四脚直插式标准轻触按键结构设计

　　在消费电子、工业控制板卡、小型家电的人机交互回路里，这类四脚直插轻触开关是最常见的输入触发部件，日常接触的遥控器按键、工控面板操作键、小型设备功能触发键，大多采用同结构的元件实现通断信号输出。不同于大电流通断的功率开关，这类轻触开关仅负责弱信号回路的通断触发，额定负载普遍在毫安级，依靠内部弹片的形变实现触点闭合，按下时给出电平跳变信号，松开后自动复位断开，不需要额外的复位结构，适配绝大多数数字电路的触发输入需求。

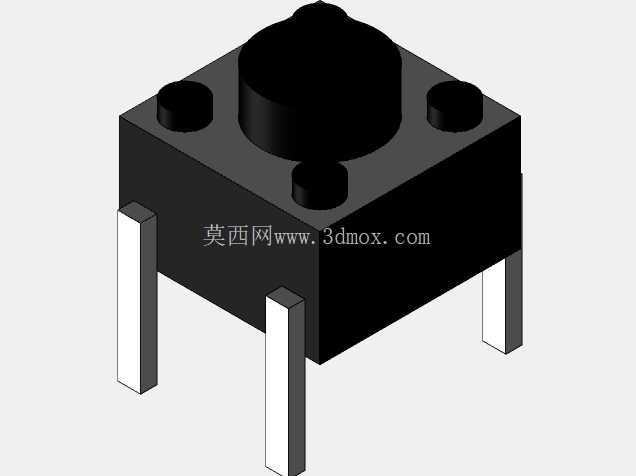

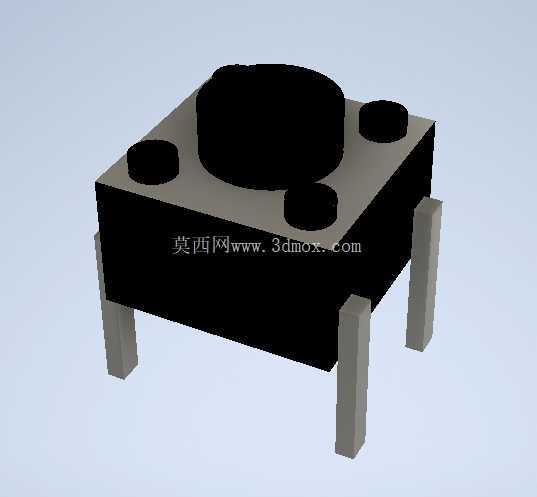

　　从结构设计逻辑来看，这款开关采用方形基座加圆形按压帽的布局，四个引脚分布在基座四角，其中两个引脚为固定支撑脚，另外两个接入信号回路，插装后既能保证焊接强度，也能避免波峰焊过程中元件浮高偏移。基座主体采用耐高温工程塑料注塑成型，能够耐受常规波峰焊的260摄氏度高温，不会在焊接过程中出现基座变形、引脚移位的问题。按压帽下方内置圆形金属弹片，行程控制在0.25毫米左右，按压力度维持在160克力上下，既不会因为力度太轻导致误触发，也不会因为按压力度过大影响操作手感，弹片的疲劳寿命普遍能达到10万次以上，满足常规消费类电子的全生命周期使用需求。

　　安装边界层面，这款开关的基座边长为6毫米，基座本体高度为5毫米，加上按压帽的总高度为7.3毫米，四个引脚的中心距为4.5毫米，引脚直径0.5毫米，在PCB设计时需要对应预留四个直径0.7毫米的插装孔，孔位公差控制在正负0.05毫米，避免插装时出现引脚弯折、无法插到位的问题。开关本体周围需要预留至少1毫米的净空区域，一方面避免周边元件干涉按压行程，另一方面也给焊接时的焊盘留足爬锡距离，防止出现连锡短路的问题。如果是用于面板安装的场景，面板上的按压孔直径需要比按压帽直径大0.3毫米，保证按键按下过程中不会和面板孔壁产生摩擦卡滞，同时面板和开关基座之间的距离要控制在0.1毫米以内，避免按压时出现开关本体下陷的问题。

　　实际选型应用中，这类开关需要根据使用场景匹配对应的弹片力度，比如手持设备的按键会选用力度稍小的100克力规格，提升长时间操作的舒适度，而工业设备上的功能键会选用250克力的大力度规格，减少现场油污、振动带来的误触发概率。设计建模时需要重点关注引脚的共面度，四个引脚的底面高度差要控制在0.1毫米以内，否则过波峰焊时会出现虚焊、假焊的问题，基座底部和PCB贴合的平面要保证平面度不大于0.05毫米，避免焊接后开关出现倾斜，导致按压手感不一致。另外按压帽和基座的配合间隙要控制在0.1到0.15毫米之间，间隙过小会出现按压卡滞，间隙过大则会进入灰尘、水汽，影响内部触点的接触可靠性，对于有防水要求的应用场景，还可以在按压帽外围增加硅胶护套，实现IP65级别的防护能力，适配户外、潮湿环境下的使用需求。

　　在板卡布局时，这类开关要尽量远离板上的大功率发热元件，比如功率电阻、电源模块等，长期高温环境会加速塑料基座的老化，也会让内部弹片的弹性提前衰减，缩短开关的使用寿命。如果是用于有振动冲击的设备上，还可以在焊接完成后在开关基座和PCB之间点涂少量红胶，进一步提升固定强度，避免长期振动导致引脚脱焊。建模过程中要还原内部弹片的行程空间，预留出弹片按压形变的余量，不能让基座内部的筋位干涉弹片的正常形变，同时要保证两个触点引脚的绝缘距离，在未按压状态下两个触点之间的绝缘电阻要大于100兆欧，避免出现漏电流导致的信号误判。
