185毫米上部发动机连杆三维结构设计

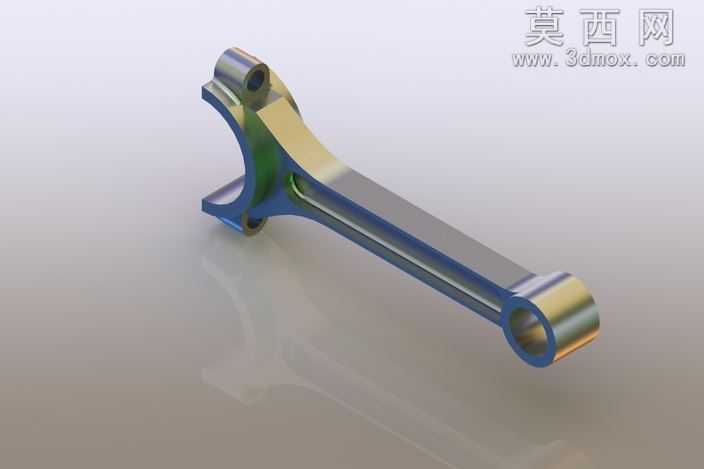

本作品为发动机上部连接杆的三维建模设计，整体建模过程以SolidWorks为核心工具，严格遵循185毫米的规格尺寸要求完成全参数化构建，保证模型各部位尺寸精度符合实际零部件的加工公差标准。建模阶段首先完成连杆整体轮廓的草绘，以杆身中心线为基准绘制两端环孔的定位尺寸，通过拉伸凸台命令生成连杆的基础实体，再对杆身与两端环座的衔接位置做平滑过渡处理，避免应力集中的结构缺陷。两端的连接环孔分别做了同轴度约束，其中一端的叉形分体结构通过切除命令完成开槽，同时预留了紧固件的安装孔位，保证后续装配环节的适配性。材质渲染阶段，为模型赋予了金属合金材质，调整材质的金属度、粗糙度参数模拟真实锻钢连杆的表面质感，杆身部分添加了细微的切削纹理，两端环孔的内表面做高光处理呈现精加工后的光滑效果，渲染时采用柔和的侧方打光，清晰展现连杆的结构轮廓与曲面过渡细节。结构设计上充分考虑发动机连杆的实际工况，杆身采用工字形截面在保证结构强度的同时降低整体重量，两端环座做了加厚处理提升抗冲击性能，各部位的圆角过渡均按照机械设计标准设置，既符合动力学性能要求，也兼顾实际生产的加工工艺性。整个模型的建模逻辑清晰，参数关联完整，可直接用于后续的有限元受力分析、运动仿真验证，也可作为发动机零部件教学演示的直观素材，完整还原了上部连接杆从设计构思到三维实体呈现的全流程，结构细节完整，尺寸标注规范，能够满足机械设计学习、产品结构参考等多场景的使用需求。
