GE喷气发动机轻量化优化支架V2

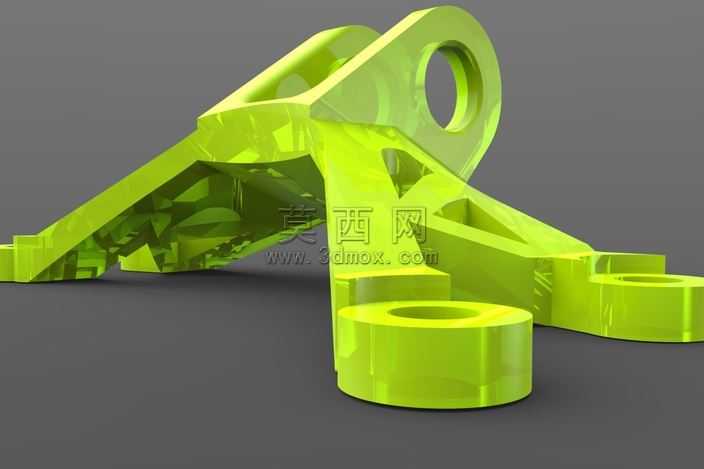

该模型为GE喷气发动机配套的优化版支架构件，整体采用三维参数化建模方式完成，建模阶段充分考量航空发动机支架的载荷传递路径与安装适配要求，对原始结构进行了系统性的拓扑优化重构。从渲染呈现效果来看，模型赋予了半透明荧光黄绿色工程塑料质感材质，既可以清晰展现内部镂空的加强筋布局，也能直观呈现各安装接口的位置关系，渲染时采用柔和的影棚布光方案，避免强反光遮挡结构细节，同时通过浅灰色纯色背景突出构件本身的形态特征。结构设计上，支架保留了三处核心安装接口：顶端的大尺寸铰接孔用于与发动机主体挂载点连接，底部两个同轴圆柱安装座用于与机身承力结构固定，中部通过斜向支撑臂与三角镂空加强结构衔接，在保证载荷传递连续性的同时，最大化去除非承力区域的冗余材料。设计过程中以原始支架2.052千克的重量为优化基准，通过有限元分析校核各工况下的应力分布，将非关键受力区域的材料做挖空、减薄处理，优化后整体重量降至0.365千克，减重幅度超过80%，同时完全满足航空部件的刚度、强度与疲劳寿命要求。建模时对所有安装孔位、连接端面的尺寸公差做了标准化定义，各过渡区域均采用圆角处理避免应力集中，镂空结构的筋条走向完全匹配主应力迹线方向，既实现了极致的轻量化目标，也保证了支架在发动机高频振动、交变载荷工况下的结构可靠性，可直接用于后续的仿真验证与增材制造生产参考。
