小尺寸径向向心球轴承结构设计

　　在轻工输送、小型仪表传动、精密检测设备的旋转支撑环节，这类小尺寸径向向心球轴承的应用覆盖度极高，不少入门级结构设计人员在选型时，容易忽略安装边界与载荷匹配的细节，最终导致装配后出现卡滞、径向跳动超差的问题。这款径向轴承的核心功能是承担纯径向载荷，适配轴系转速中等、无显著轴向力的传动场景，比如小型流水线的从动辊支撑、仪表内部的齿轮传动轴定位、小型风机的叶轮端支撑，都能看到同结构轴承的应用。从设计逻辑来看，这款轴承采用最经典的深沟滚道结构，内圈与轴采用过盈配合，外圈与安装座孔采用过渡配合，滚动体选用均匀分布的钢球，通过保持架实现滚动体的等间距分隔，避免滚动体之间直接接触产生摩擦损耗。

　　不同于带密封结构的免维护轴承，这款开式结构的轴承更适合有定期润滑维护条件、安装空间紧凑的场景，没有密封胶圈的额外轴向尺寸占用，能进一步压缩轴系的整体安装长度。尺寸参数上，这款轴承的内孔直径为20mm，适配公称直径20mm的光轴安装，外圈外径为30mm，对应的安装座孔需要按照基轴制配合要求加工，保证外圈装入后不会出现周向转动，轴承的整体宽度匹配常规轻系列轴承的尺寸规范，安装时轴肩的高度不能超过内圈的挡边高度，座孔的挡肩高度也不能超过外圈挡边高度，否则会影响轴承拆卸，甚至在装配时顶伤滚道边缘。

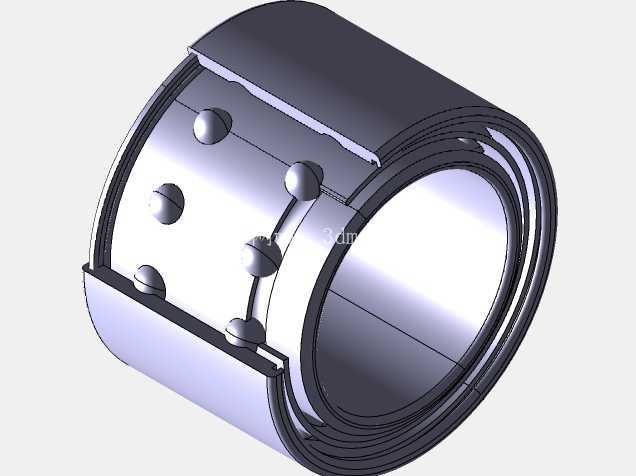

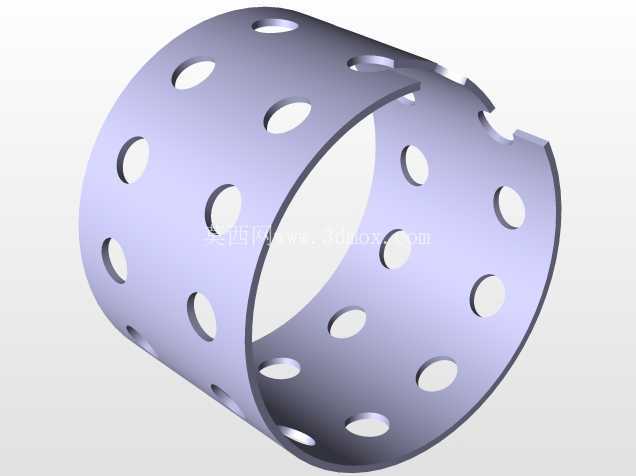

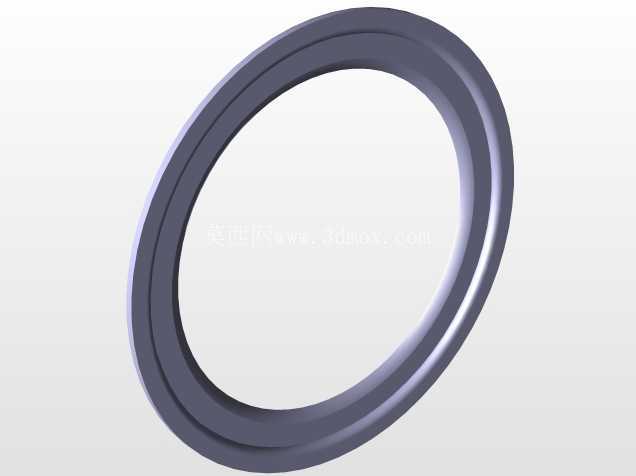

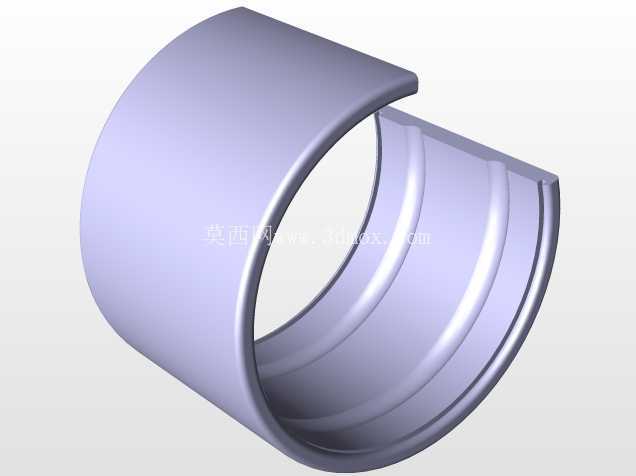

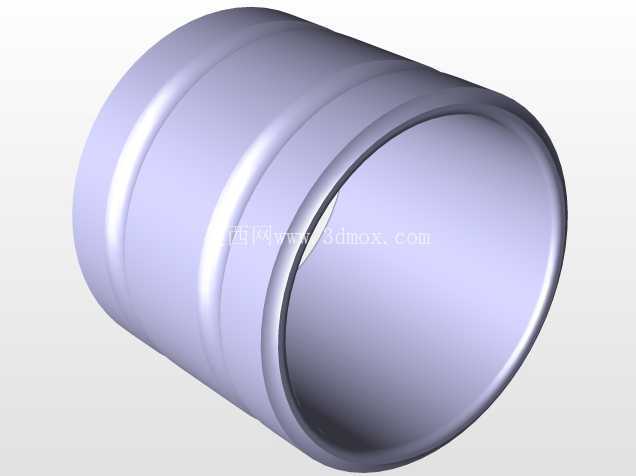

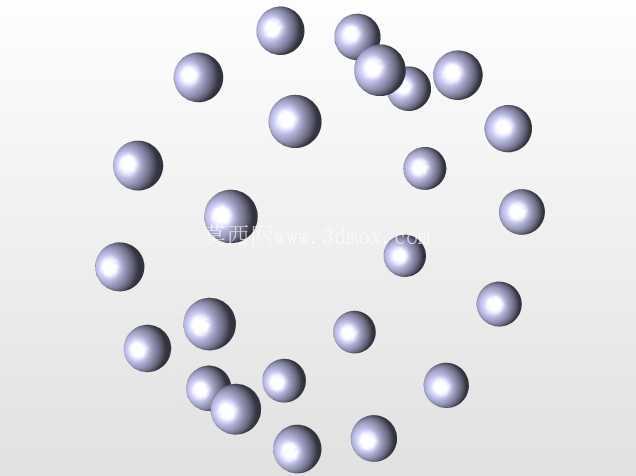

　　实际建模过程中，滚道的曲率半径是核心设计要点，内圈滚道曲率略大于钢球半径，外圈滚道曲率同样做匹配设计，保证钢球与滚道的接触应力处于合理区间，既不会因为接触面积过小导致局部压应力过高，也不会因为接触面积过大增加滚动摩擦阻力。保持架采用浪形冲压结构，建模时需要预留钢球的装入缺口，同时保证保持架的兜孔间隙合理，不会在轴承转动时对钢球产生额外的卡滞力。不少新手建模时容易忽略轴承的倒角细节，内圈孔两端、外圈外径两端都设计有装配引导倒角，能避免装配时轴或座孔的锐边刮伤轴承配合面，同时引导轴承顺利压入安装位。

　　在实际设备应用中，这类小径向尺寸的轴承往往成对使用，分别布置在轴的两端，实现轴的径向定位，安装时需要控制两个轴承的同轴度，若两端安装座孔的同轴度超差，会导致轴承承受额外的倾覆力矩，大幅缩短使用寿命。不同于承受复合载荷的角接触轴承，这款纯径向承载的向心球轴承不适合承受较大轴向力，选型时如果轴系存在轴向窜动的可能，需要额外搭配轴向定位挡圈或者推力轴承使用，避免钢球与滚道边缘接触产生早期磨损。建模过程中，所有旋转面的同轴度公差、滚道的表面粗糙度要求都需要在工程图中明确标注，生产加工时内圈和外圈的滚道需要经过磨削加工，保证表面光洁度达到使用要求，钢球选用标准级别的轴承钢球，保证圆度误差在允许范围内。日常维护场景中，这类开式轴承需要定期补充锂基润滑脂，填充量控制在轴承内部空腔的三分之一到二分之一即可，过量填充润滑脂反而会导致轴承运转时温升过高，加速润滑脂变质失效。安装时优先采用压套法，通过专用套筒顶住内圈端面将轴承压装到轴上，禁止直接敲击轴承外圈或者滚动体，避免滚道产生压痕导致运转时出现异响和振动。
