秘鲁阿雷基帕水电站发电机结构设计图纸

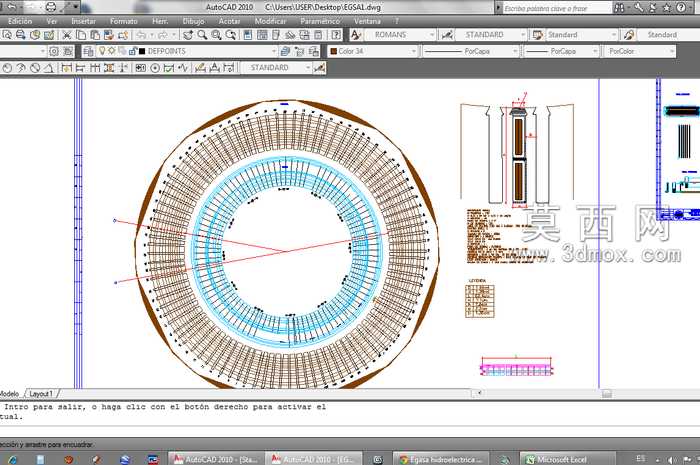

本套图纸围绕秘鲁阿雷基帕EGASA水电站的核心发电设备展开设计，采用AutoCAD平台完成全参数化二维工程绘制，完整呈现了水轮发电机的核心部件结构与装配关系。设计过程中首先针对水电站的水头参数、装机容量需求完成核心部件的尺寸推导，重点对转子、定子、绕组三大核心组件进行了精细化的结构表达：图纸主视图采用环形全剖布局，清晰展现了定子铁芯的叠片排布结构、转子磁轭的分层装配逻辑，以及定子绕组的布线走向与端部固定方式，环形视图的分层标注体系明确了各部件的径向尺寸公差、同轴度要求与装配间隙参数。侧方的局部剖视图则针对绕组的绝缘结构、铁芯的压紧装置、转子支架的焊接结构进行了放大表达，详细标注了各连接部位的紧固件规格、绝缘层厚度与配合公差，同时配套的局部详图补充了槽楔结构、通风槽布局、引出线连接方式等细节设计。设计阶段充分考虑了水轮发电机长期高负荷运行的稳定性需求，在定子结构设计中优化了铁芯的通风散热路径，通过均匀分布的径向通风槽保障运行过程中的热量散发，转子部分则针对高速旋转的力学特性，对磁轭的配重结构、支架的受力分布进行了针对性的结构强化，绕组设计兼顾了导电效率与绝缘可靠性，明确了不同工况下的绝缘等级要求与防护处理方式。整套图纸严格遵循电力设备的制图规范，所有尺寸标注、技术要求、部件编号均符合水力发电设备的行业设计标准，可直接用于生产加工指导、设备装配校验与后期运维参考，完整还原了该水电站核心发电单元的结构设计逻辑与工程实现方案。
