油浸式电力变压器三维结构模型

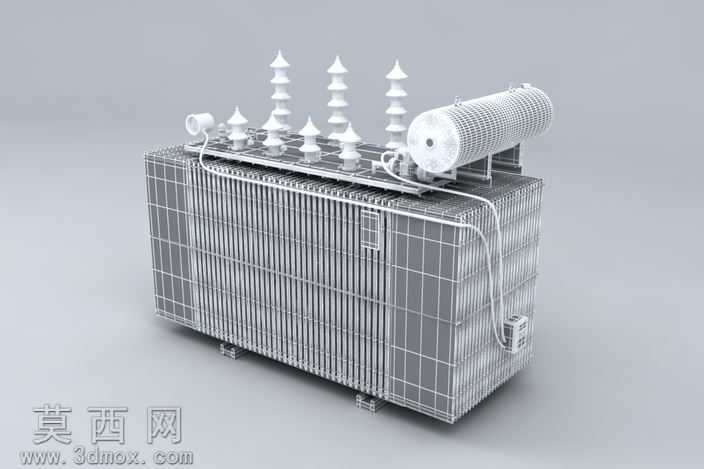

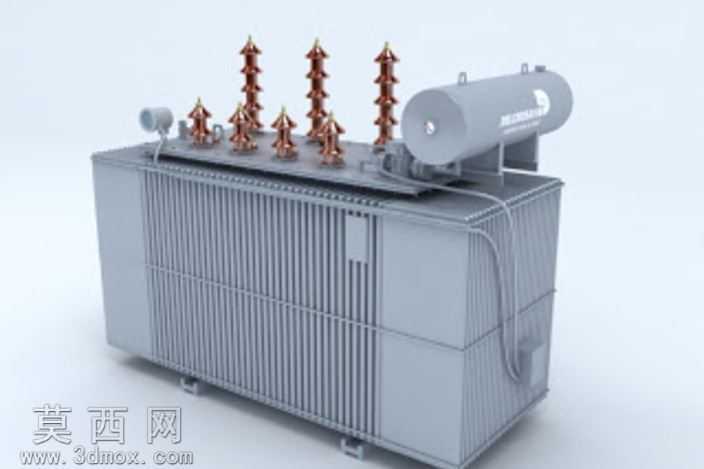

本模型为油浸式电力变压器的三维数字化建模成果，建模过程严格参照真实22900kVA容量油浸式变压器的工程结构比例进行还原，首先通过三维建模软件完成整体轮廓的草绘搭建，先确定油箱主体的长方体基准结构，再逐步细化外部附属组件的位置与形态。建模阶段针对变压器的核心结构做了精细化还原：油箱外部的散热片采用阵列式建模方式，还原了真实产品中密集排布的散热鳍片结构，每一片散热片的厚度、间距都参照实际工程参数设置，保证结构比例的准确性；顶部的高压绝缘套管按照层级递进的伞裙结构进行建模，还原了不同电压等级套管的高度差与外形特征，套管底部与油箱顶盖的连接密封结构也做了细节刻画；顶部附带的圆筒式储油柜采用曲面建模完成整体外形，还原了储油柜端部的法兰连接结构、与油箱本体连通的管路走向，管路的弯折弧度、连接接头的形态都贴合实际产品的布线逻辑。材质与渲染阶段，针对不同部件匹配对应的材质属性：油箱主体与散热结构采用哑光灰色金属材质，还原真实变压器外壳的冷轧钢板喷涂质感，设置了合适的粗糙度参数模拟工业漆面的漫反射效果；绝缘套管采用高透光的白色陶瓷材质，添加了轻微的半透明属性与釉面高光，还原陶瓷绝缘件的表面质感；储油柜的外部散热格栅采用金属网格材质，还原金属丝网的通透质感与金属光泽；连接管路采用镀锌金属材质，添加了轻微的做旧质感模拟工业设备长期使用的金属氧化效果。渲染阶段采用均匀的影棚布光方式，通过主光、辅光与轮廓光的搭配，清晰展现变压器各部分的结构层次，既突出了散热片的阵列层次感，也体现出陶瓷套管与金属外壳的材质差异。设计思路上，本模型以还原工业设备的真实结构为核心目标，没有做多余的艺术化夸张处理，所有组件的位置、比例、连接关系都严格遵循油浸式变压器的实际工程设计逻辑，完整呈现了油浸式变压器从主体油箱到顶部套管、储油柜、外接管路的全部外部结构特征，可用于电力设备相关的教学演示、场景搭建、工程方案展示等场景，模型的布线规整，各部件为独立可编辑的组件，方便后续根据需求做结构调整或细节深化。
