升降式止回阀内部结构拆解三维造型

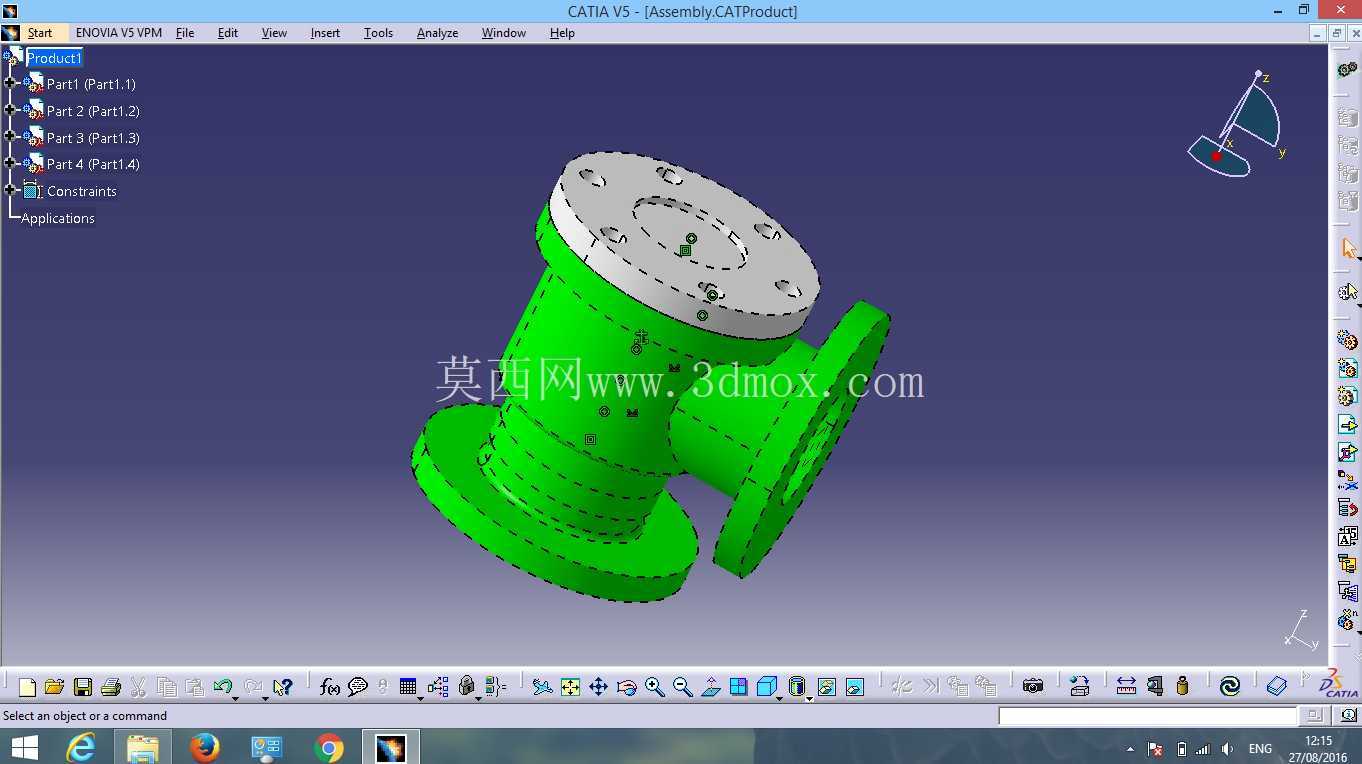

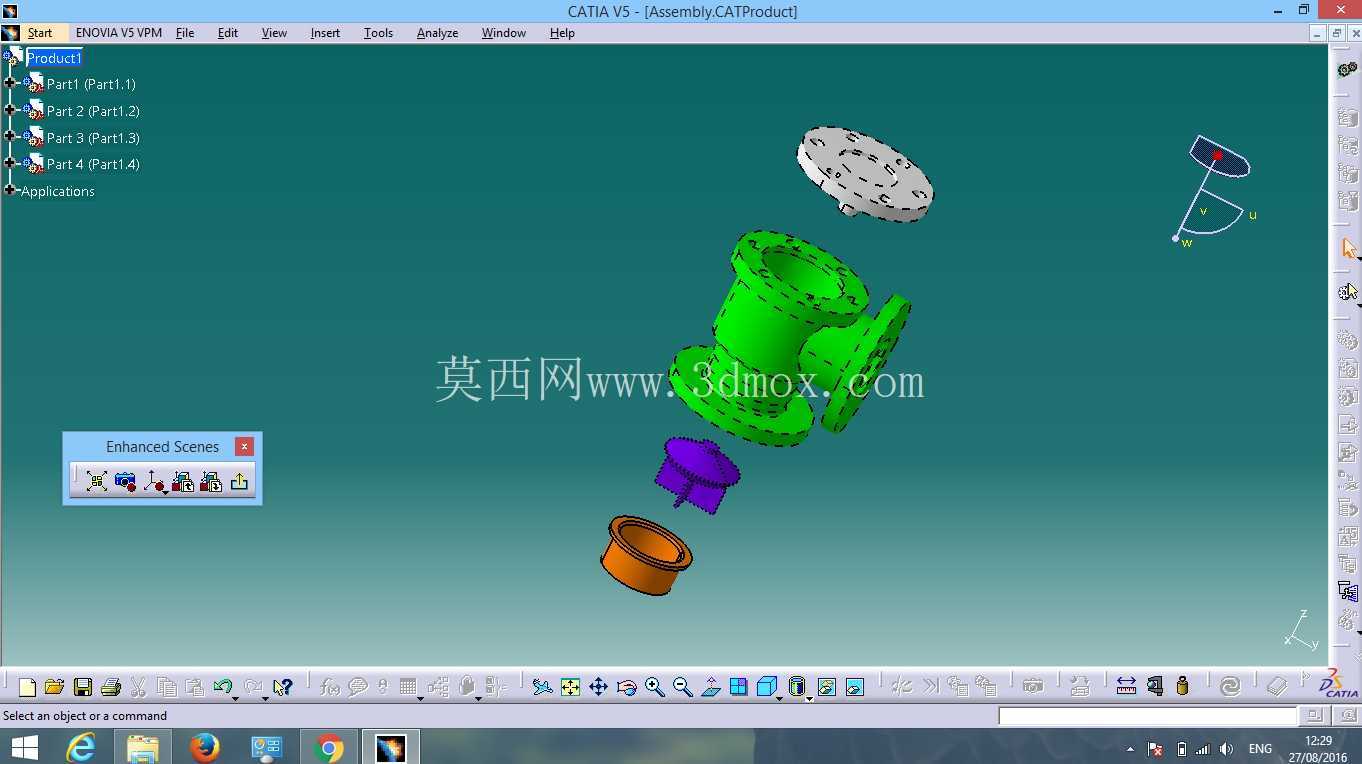

　　这套止回阀三维造型采用爆炸视图方式呈现，将阀盖、阀体、阀瓣、密封座、端部连接法兰等核心零件沿装配轴线分层展开，能够清晰展示升降式止回阀内部的零件配合关系与介质流通路径，适合管路设计人员在选型校核、结构测绘、装配工艺梳理时作为直观参考。

　　从现场使用场景来看，这类止回阀普遍布置在水泵出口、压缩空气支管、化工流体输送管线、给排水立管以及需要防止介质倒流的工艺管段上。当泵组停机或者管路下游压力出现波动时，阀瓣依靠介质反向压差与自身重力快速落座，切断回流通道，避免高压介质反向冲击叶轮、水锤沿管线扩散，也能防止储罐内介质倒灌回上游设备。在多泵并联的供水站房里，每台泵出口配置止回阀，还可以避免单台泵停运时其他泵的输出流量经由备用管路短路循环。

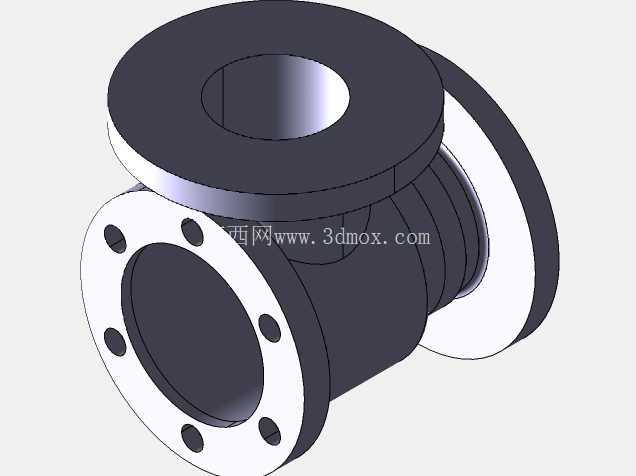

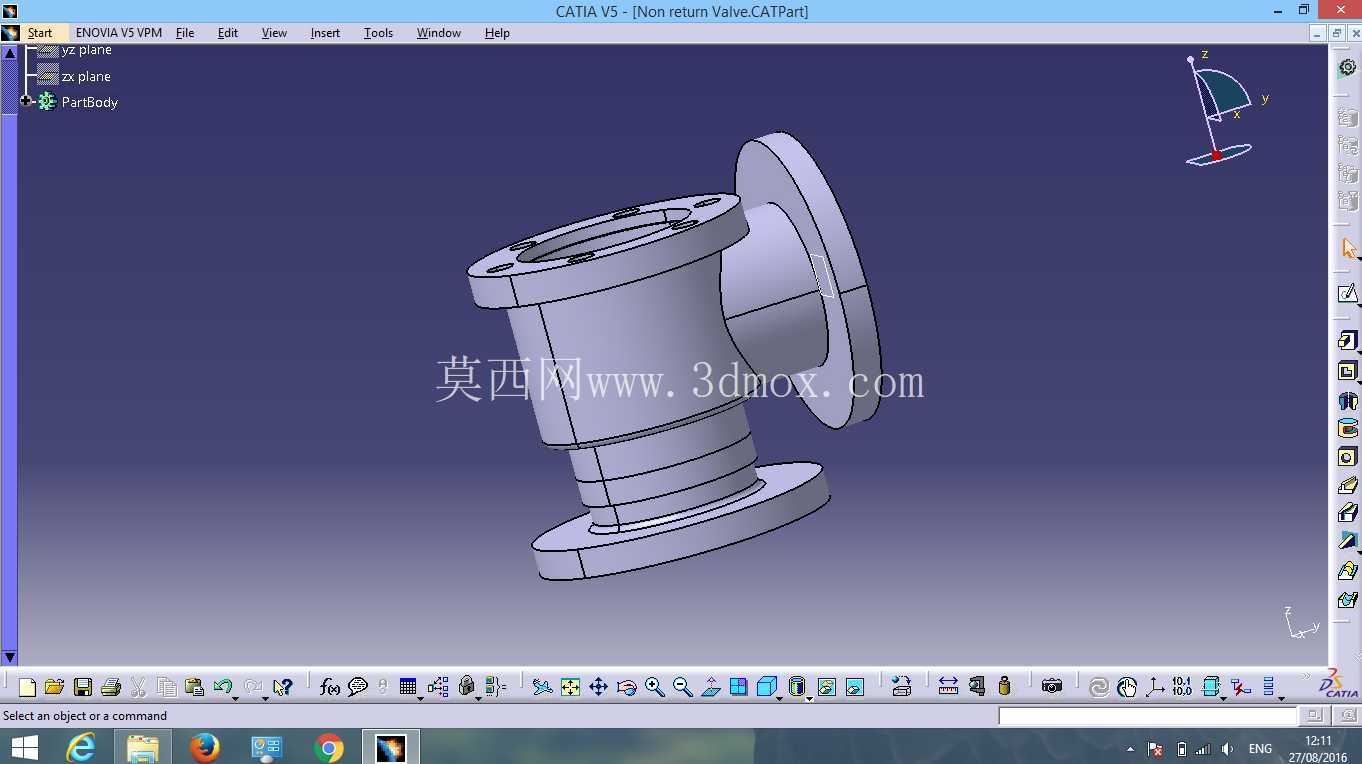

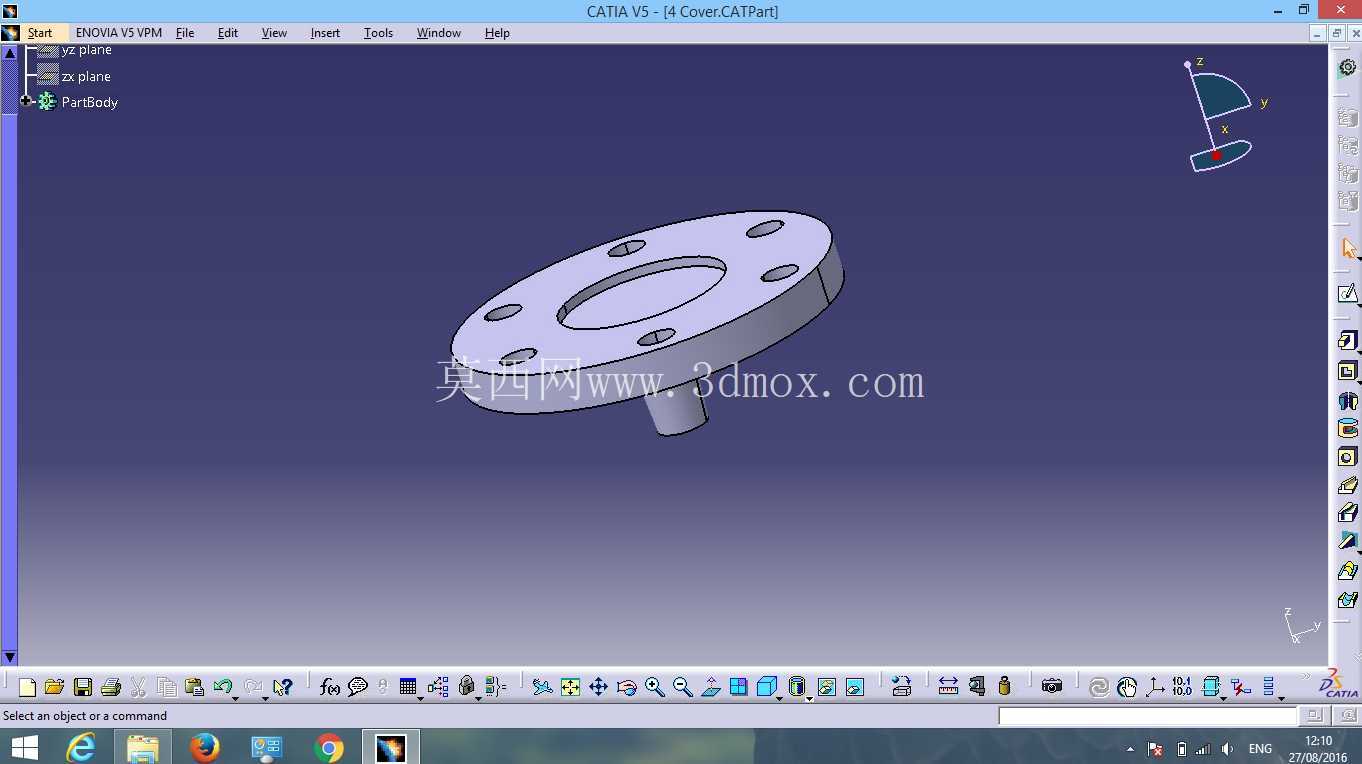

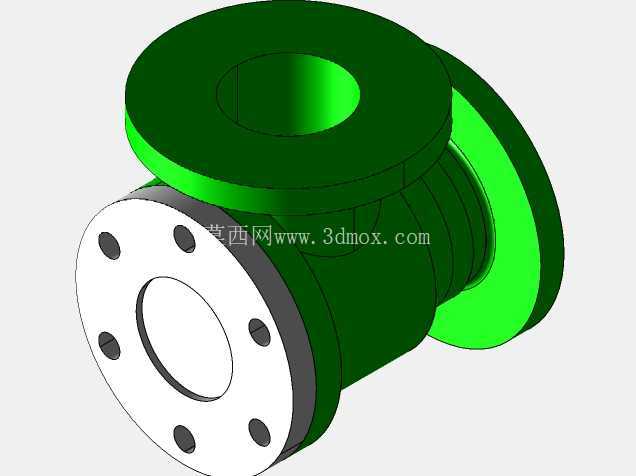

　　结构设计上，模型主体为直通式铸造阀体，内部加工出导向肋与阀瓣滑移腔，阀瓣沿阀体中心线做直线升降运动，相比旋启式摇板结构，升降式阀瓣运动行程短、落座冲击小、对中精度高，适合水平安装的清洁液体管路。阀体两端保留法兰连接界面，法兰盘上均布螺栓孔，安装时与管路法兰配对，中间加装密封垫片，通过螺栓预紧实现端面密封；阀盖与阀体采用法兰抱合连接，方便检修时拆开取出阀瓣、清理阀腔积垢或者更换密封环。

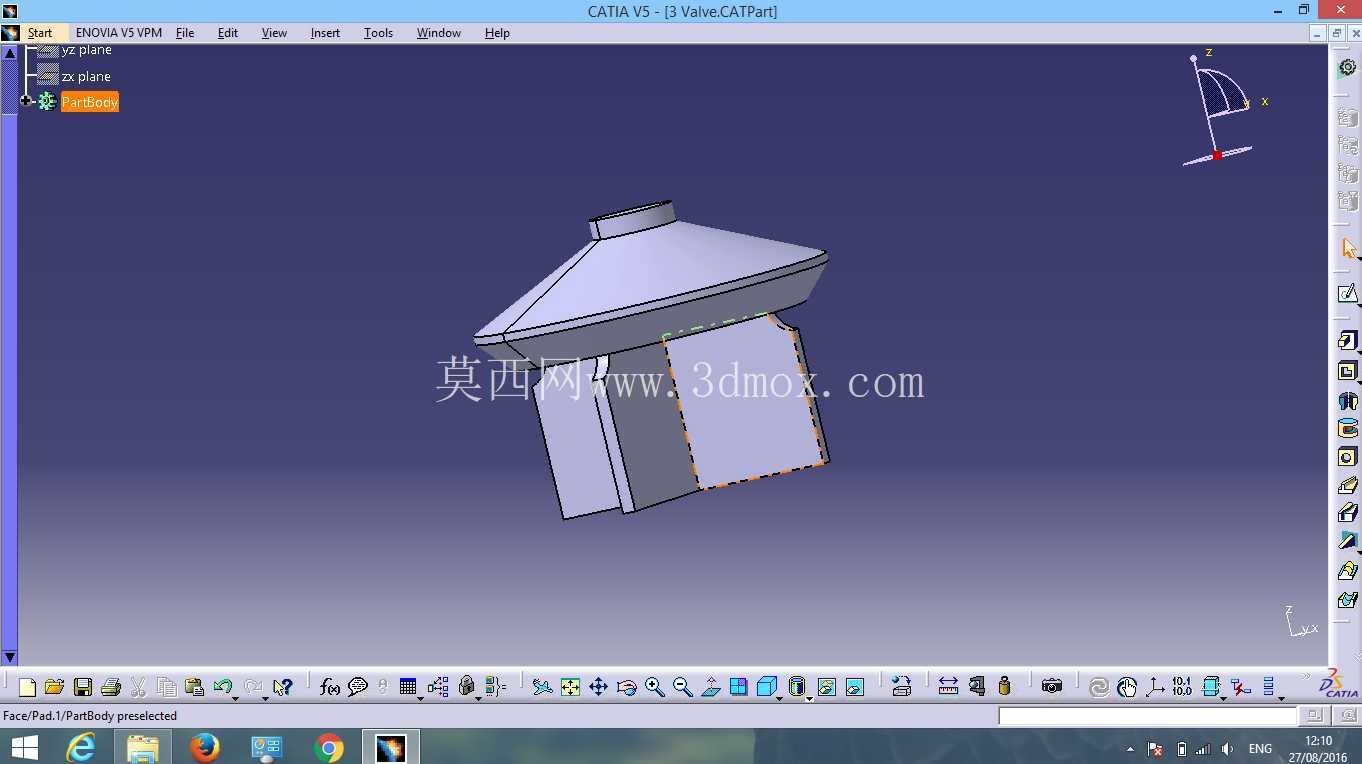

　　建模过程中可以看到，阀体内腔做了流畅的流道过渡，减少介质正向通过时的局部涡流与压力损失；阀瓣下端加工出与阀座贴合的密封锥面，接触区域采用窄面密封结构，在相同反向压力下能够获得更高的比压，保证低压工况下也能可靠封止。阀瓣上部设置导向柱，与阀盖内侧导向孔配合，限制阀瓣升降过程中的横向摆动，避免反复启闭时密封面偏磨。端部橙色零件为进出口侧的连接法兰或压紧套，紫色小件为阀瓣导向与缓冲相关构件，银色多孔盘件对应阀盖或过滤稳压端盖，各零件之间的装配间隙、配合台阶、螺栓孔位都在三维环境中按实际装配关系搭建。

　　外形与安装边界方面，整套阀组沿管线轴向布置，主体长度由两端法兰密封面间距决定，径向轮廓以阀体最大铸造外径和法兰盘外径为控制边界，阀盖向上凸起的高度需要在管线布置时预留检修空间，保证能够竖直向上吊起阀盖、抽出内部阀瓣。安装时必须保证阀体内腔箭头方向与介质正向流动方向一致，阀瓣滑移轴线保持竖直，才能让重力正常辅助阀瓣回落；法兰对接时要控制平行度，避免管道附加应力拉扯阀体导致密封面错位。

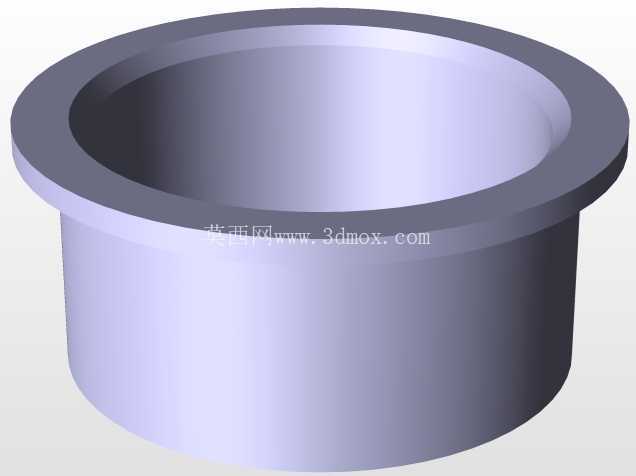

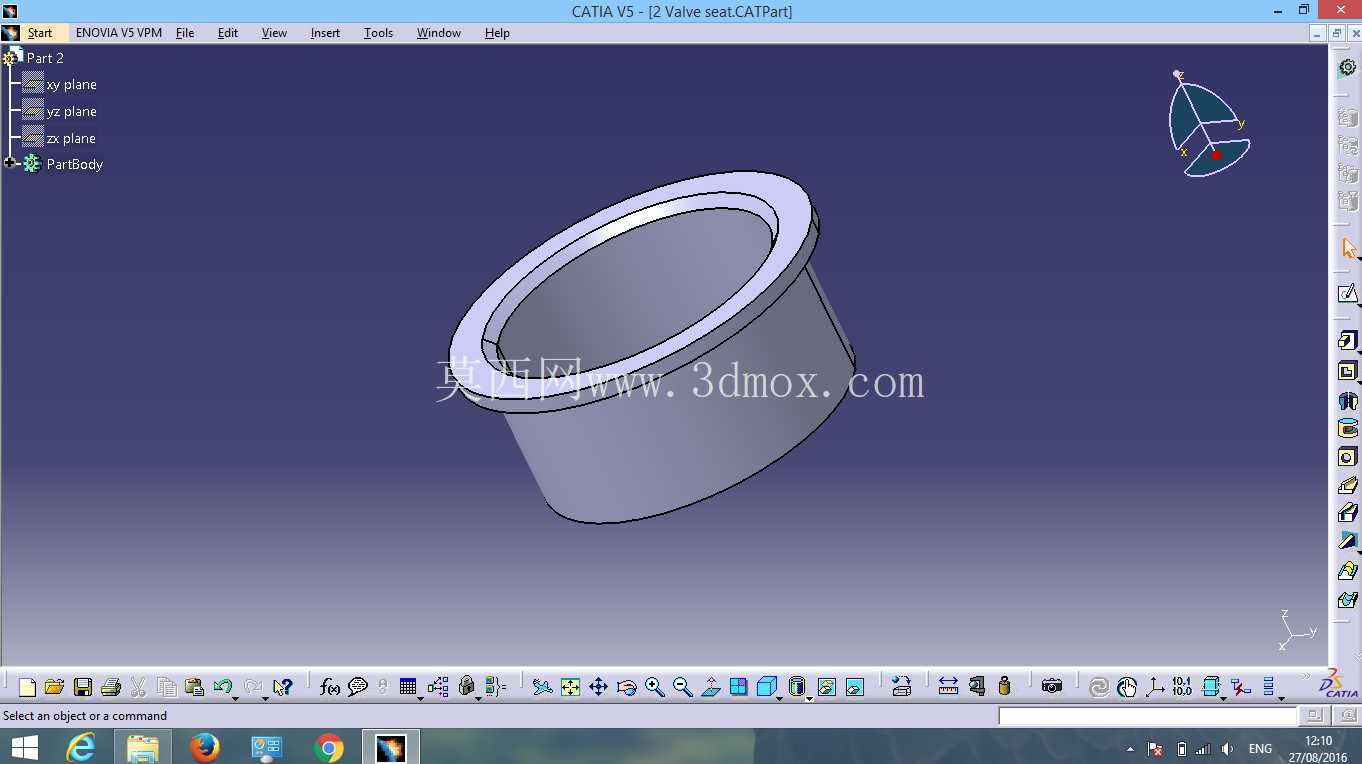

　　在工程应用里，这类结构常配合闸阀、Y型过滤器、橡胶软接头一同组成泵组出口阀组，过滤器在上游拦截焊渣与杂物，避免硬质颗粒卡在阀瓣密封面上造成内漏；软接头吸收泵体运行振动，降低振动沿阀体传递。三维拆解状态也便于向装配工人说明零件装配顺序：先将阀座密封件压入阀体定位台阶，放入阀瓣并确认导向柱对准导向孔，再放置密封垫片、扣合阀盖，按对角顺序均匀拧紧阀盖螺栓，最后整体与管线法兰对接。
