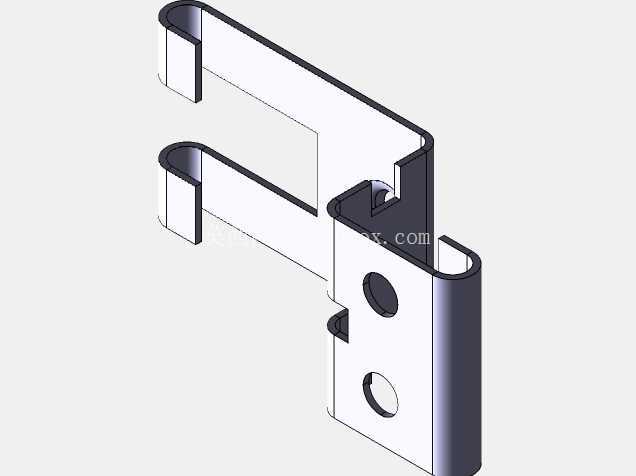

这款钣金支架是减压阀配套安装体系里的核心定位构件,主要应用在工业流体管路、小型气动控制回路、民用燃气调压终端的减压阀安装场景中,承担阀体与安装基面之间的连接承载、位置固定以及限位防脱作用,避免减压阀在管路振动、介质压力波动、外力磕碰工况下出现移位、接口松脱的问题。从结构设计来看,整体采用折弯成型的U型主体结构,两个同向延伸的挂耳结构是核心安装受力部位,挂耳端部做了圆弧卷边处理,既可以消除钣金剪切后的锐边毛刺,避免安装过程中划伤操作人员、破坏配套密封件,也能提升挂耳部位的结构刚度,减少挂耳受载后出现的形变翘曲问题。
主体立面上设置的两个圆形通孔,分别承担不同的功能:靠上的通孔为定位销孔,安装时可先穿入定位销完成支架与安装基面的预定位,降低后续螺栓紧固时的对位难度,也能在长期使用过程中限制支架的横向窜动;靠下的通孔为螺栓紧固孔,可适配对应规格的标准紧固件完成支架与基面的刚性连接,孔位周边预留了足够的扳手操作空间,不需要额外加工沉台就能满足紧固件的安装要求。支架侧边设置的小尺寸凸舌结构,是为了配合减压阀壳体上的卡槽设计,安装时凸舌卡入壳体对应卡槽后,可限制阀体在支架内的周向转动,避免调压操作时阀体跟转导致管路接口受力扭曲。
设计过程中充分考虑了钣金加工的工艺可行性,所有折弯部位都预留了合理的折弯内R角,避免折弯时出现材料开裂、外侧拉伸减薄过量的问题,整体加工可通过下料、冲孔、折弯、冲压、折边几道常规钣金工序完成,不需要额外的焊接、打磨工序,加工效率高,批量生产成本可控。从安装边界来看,支架的两个挂耳间距匹配减压阀壳体的安装槽宽度,安装后挂耳与壳体槽壁的间隙控制在合理范围,既不会因为间隙过小导致装配卡滞,也不会因为间隙过大出现阀体晃动的问题;支架整体的厚度根据承载需求选型,可满足常规减压阀的静载与动载受力要求,安装基面到支架立面的距离适配常规管路安装的操作空间,不会出现安装后与周边管路、构件发生干涉的情况。
在实际应用场景中,这类钣金支架相比铸造、机加工的固定件,重量更轻,生产周期更短,同时自身的结构刚度完全能满足减压阀的安装承载需求,表面可根据使用环境做镀锌、喷塑处理,提升耐腐蚀性能,适配潮湿、有轻度腐蚀的工业安装环境。设计时还考虑了维护拆卸的便利性,支架的开口结构不需要完全拆解周边管路就能完成减压阀的拆装更换,降低后期运维的操作难度,两个挂耳的受力分布经过校核,在阀体自重、管路反作用力的共同作用下,挂耳根部的应力集中区域满足材料许用应力要求,长期使用不会出现疲劳断裂的问题。
