仿生机械指关节铰接传动结构

　　这套铰接指节结构的开发，最初是围绕康复辅具、工业灵巧手以及小型仿生操作末端的实际装配需求展开的，在做结构校核时最先敲定的不是外观曲面，而是两侧伸出轴段的同轴度公差——整根横向贯通的销轴段承担整个指节的回转支撑，两端轴颈分别卡入相邻指节或者掌座的轴承孔内，回转过程中不能出现径向窜动，否则末端夹爪的重复定位精度会直接掉出允许区间。从现场使用场景来看，这类指关节既可以装配在助残假肢的手指段，替代缺失指节完成抓握水杯、握持餐具的日常动作，也可以集成在工业流水线的小型灵巧操作手上，在3C电子装配工位夹取芯片、轻量小零件，或是在实验室自动化设备里完成试管移取、试样插拔的精细动作，相比整块注塑成型的柔性指节，这种分体铰接的刚性结构能传递更大的夹持力，长期往复摆动后也不会出现橡胶蠕变、柔性件疲劳断裂的问题。

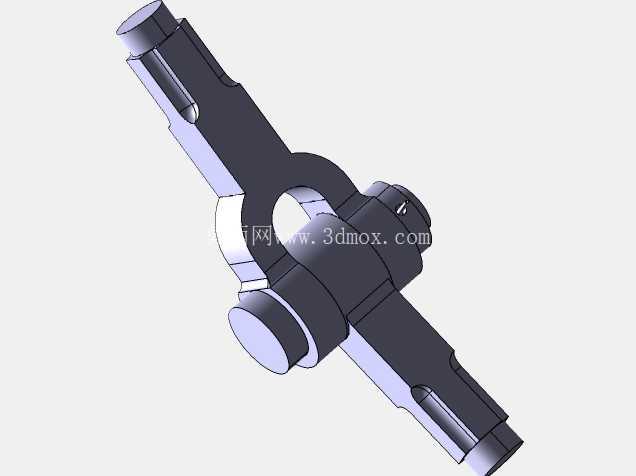

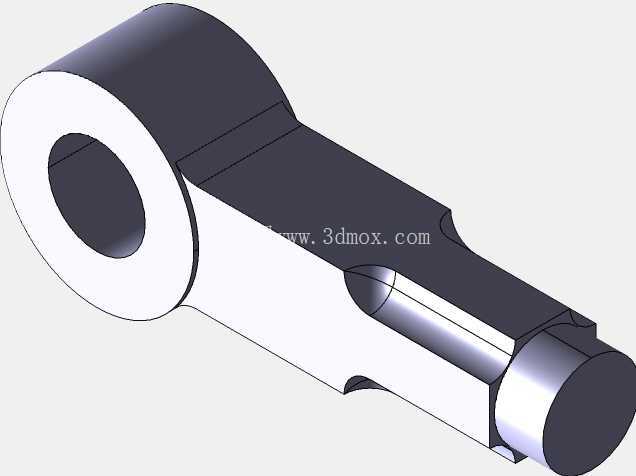

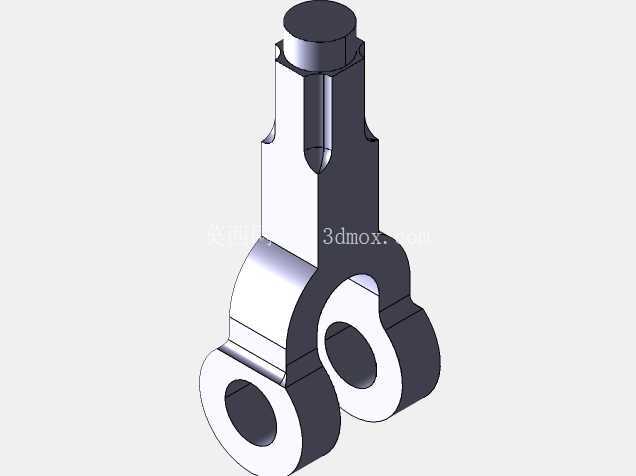

　　结构布局上，中间的环形铰支座是整个零件的受力核心，环体内孔预留了销轴穿装的间隙，两侧对称延伸出的长条形指臂分别对接前一节指尖和后一节指根，臂身上预留的凹位不是随意做的减重造型：一处侧向开孔是用来穿装牵引钢丝或者微型连杆的走线路径，腱绳从孔位穿过之后，两端固定在相邻指节的绕线轮上，驱动舵机拉动腱绳时就能带动整根关节绕横轴完成弯曲动作；臂身末端的扁位结构则是装配定位面，和相邻指件的贴合面贴紧之后，能限制关节绕自身轴线的额外转动，避免手指在夹持过程中发生侧向扭转。做三维建模时特意把所有配合面的倒角、轴端退刀槽都完整还原，轴段端部的小圆角可以消除热处理时的应力集中，铰接环和两侧臂身的过渡圆角也做了加厚处理，在指节承受侧向夹持载荷时，过渡位置不会因为应力集中出现开裂。

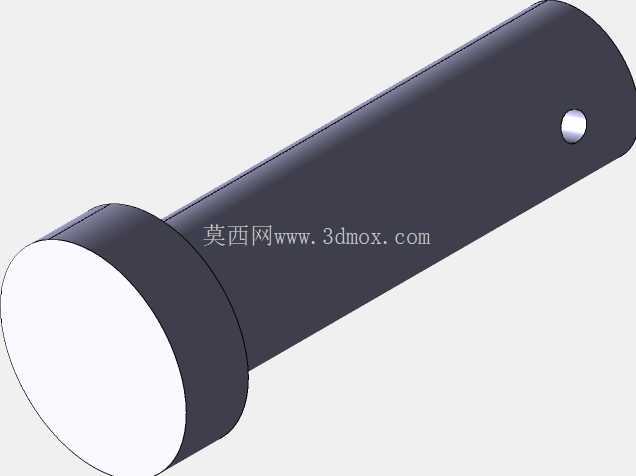

　　安装边界方面，横向销轴的总长度要和掌座两侧支撑板的开档尺寸匹配，轴颈直径和配套的微型深沟球轴承内孔采用过渡配合，铰接环的内孔和销轴之间保留0.02到0.05毫米的间隙，保证回转时没有卡滞；两侧指臂的宽度控制在窄小尺寸内，整根关节收拢弯曲时，相邻指节的外轮廓不会发生运动干涉，关节的最大摆角可以通过臂身根部的限位凸台来限定，弯曲到设定角度时凸台互相抵住，不会出现过折拉扯腱绳的情况。和一体化打印的塑料指节不同，这套分体零件的结构逻辑是所有铰接配合面都可以单独做精加工，轴颈磨损后只需要更换销轴或者对应衬套，不用把整个手指总成报废，在需要长期连续运行的工业自动化末端上，这种可拆解的结构能大幅降低后期维护的配件成本。建模过程中也同步验证了运动包络，整根关节从伸直到最大弯曲位的整个行程里，走丝孔内的腱绳弯折半径始终大于允许的最小弯曲半径，不会出现钢丝反复硬折导致的断丝问题，臂身上的平面区域也预留了贴装触觉传感器的安装位，后续加装压力检测元件时不需要额外在结构上打孔改造，能够直接适配带力反馈的灵巧手开发需求。
