凸缘刚性联轴器螺栓连接结构

　　这套凸缘式刚性联轴器结构面向中小功率传动轴系的同轴刚性连接场景，常见于工业泵组、减速机组输出端、输送辊道、风机主轴以及固定式传动试验台架。它的核心作用是把两根分别位于驱动侧和从动侧的轴端固定成近似一体的回转体，在转速稳定、对中条件较好的工况下传递转矩，同时依靠法兰接合面的摩擦和螺栓预紧力承担工作中的载荷波动。

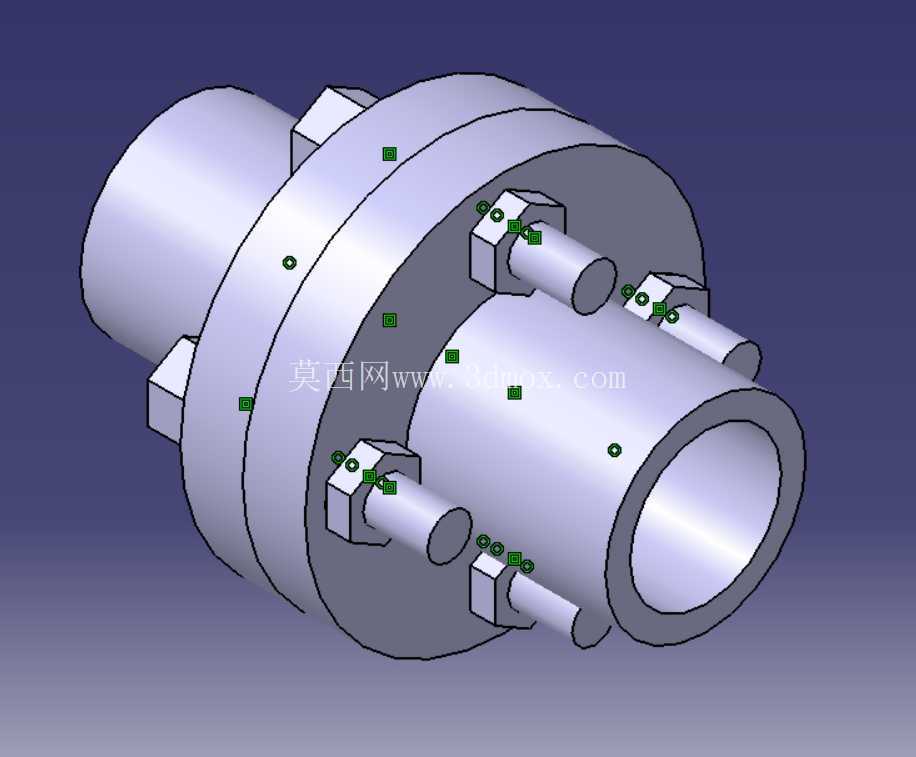

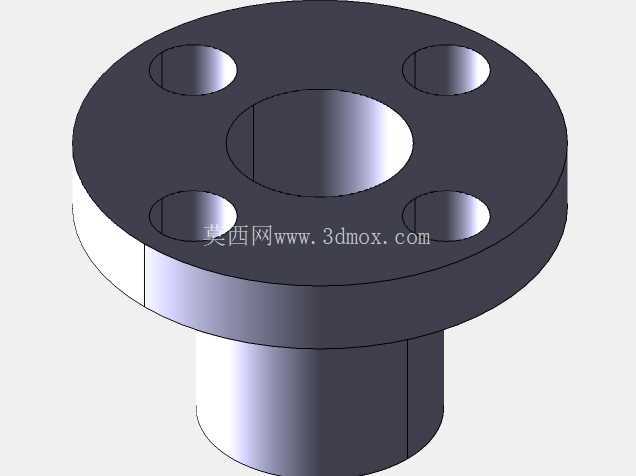

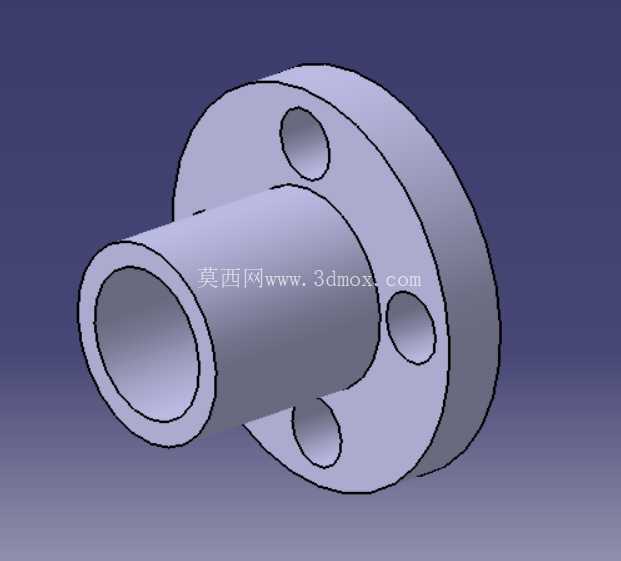

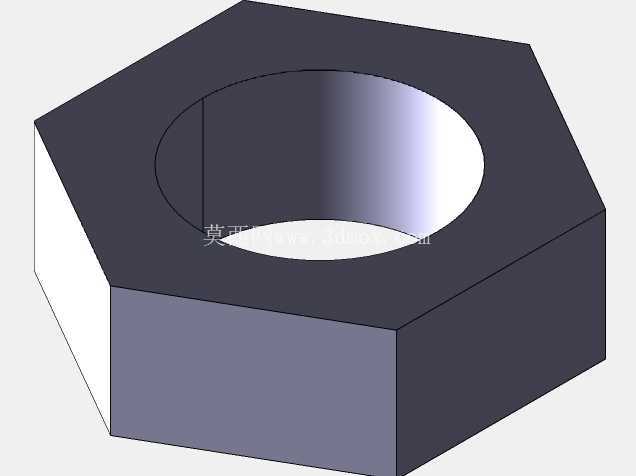

　　从结构上看，模型由两个带轮毂的半联轴器、一组环绕接合面布置的螺栓以及相应螺母组成。两个半体各有一个圆盘形法兰，法兰端面对合后形成刚性接合面；轮毂部分向两侧伸出，内孔用于套装轴端。螺栓沿法兰圆周均布，穿过一侧法兰光孔后与另一侧螺母锁紧，部分螺栓承受剪切，部分则通过预紧后在接合面产生摩擦力来传递转矩。法兰外缘和轮毂之间设置过渡圆角，以降低圆盘与筒体交接处的应力集中。

　　实际选型时，首先要确认的是轴孔直径、键槽形式和轴端伸入长度。轮毂内孔与轴之间通常采用过渡配合或小间隙配合，再通过键连接传递转矩；若载荷冲击较大，也可在轴端增加锁紧螺母或端盖压紧。法兰外径不能只按强度取最小值，还要留出扳手空间：螺栓中心圆直径、法兰外缘到螺栓孔边的距离、螺母外侧与护罩之间的间隙，都会影响现场装配和后期检修。模型中螺栓数量较多，说明其设计偏向依靠圆周多点锁紧来提高接合面压力均匀性，减少单侧松动风险。

　　建模时应先建立回转基准轴线，再分别绘制两个半联轴器的轮廓。轮毂内孔、法兰端面和螺栓孔分布圆必须围绕同一轴线约束，否则装配后会出现偏心。法兰盘上的孔位适合用圆周阵列完成，先做出一个螺栓副，再按等分角度复制；螺栓杆、螺母六角面和法兰孔之间要保留合理间隙，避免三维装配时出现干涉。接合面处应保证两个法兰端面完全贴合，不能把螺栓当成唯一定位元件；工程上通常依靠轴孔与轴的配合、接合面止口或精加工端面来保证同轴度。

　　安装边界方面，这种联轴器不具备补偿偏移的能力，因此两轴的径向偏移、角向偏斜和轴向窜动都要控制在较小范围内。若对中不良，螺栓、键槽和轴肩附近会产生附加弯矩，轴承也会随之发热。与弹性联轴器相比，它结构简单、成本低、对扭转间隙敏感，适合载荷平稳、基础刚性好、轴系位置长期固定的设备；对于频繁正反转、冲击振动大或两轴难以精确对中的场合，则应重新评估是否改用弹性或可移式联轴器。

　　外形尺寸的工程判断通常围绕转矩传递链展开：轴孔直径决定轮毂最小长度，法兰外径受螺栓布置和接合面摩擦半径影响，螺栓规格则与计算转矩、安全系数及预紧方式有关。法兰厚度不能过薄，否则拧紧后盘面容易翘曲；轮毂长度也不宜过短，否则键连接承压面不足，轴端容易出现微动磨损。圆盘外侧若需要安全防护，还应在整机布局中预留联轴器护罩空间，使旋转件与机架、管线和维护通道保持安全距离。

　　该模型的价值在于把轴系连接中最基础的刚性传力路径表达清楚：轴通过键带动轮毂，轮毂把载荷传到法兰盘，法兰再通过螺栓和接合面摩擦把转矩传给另一侧。围绕这一路径检查同轴度、螺栓预紧、法兰接触压力和检修空间，就能在设计阶段避免多数装配与运行问题。
