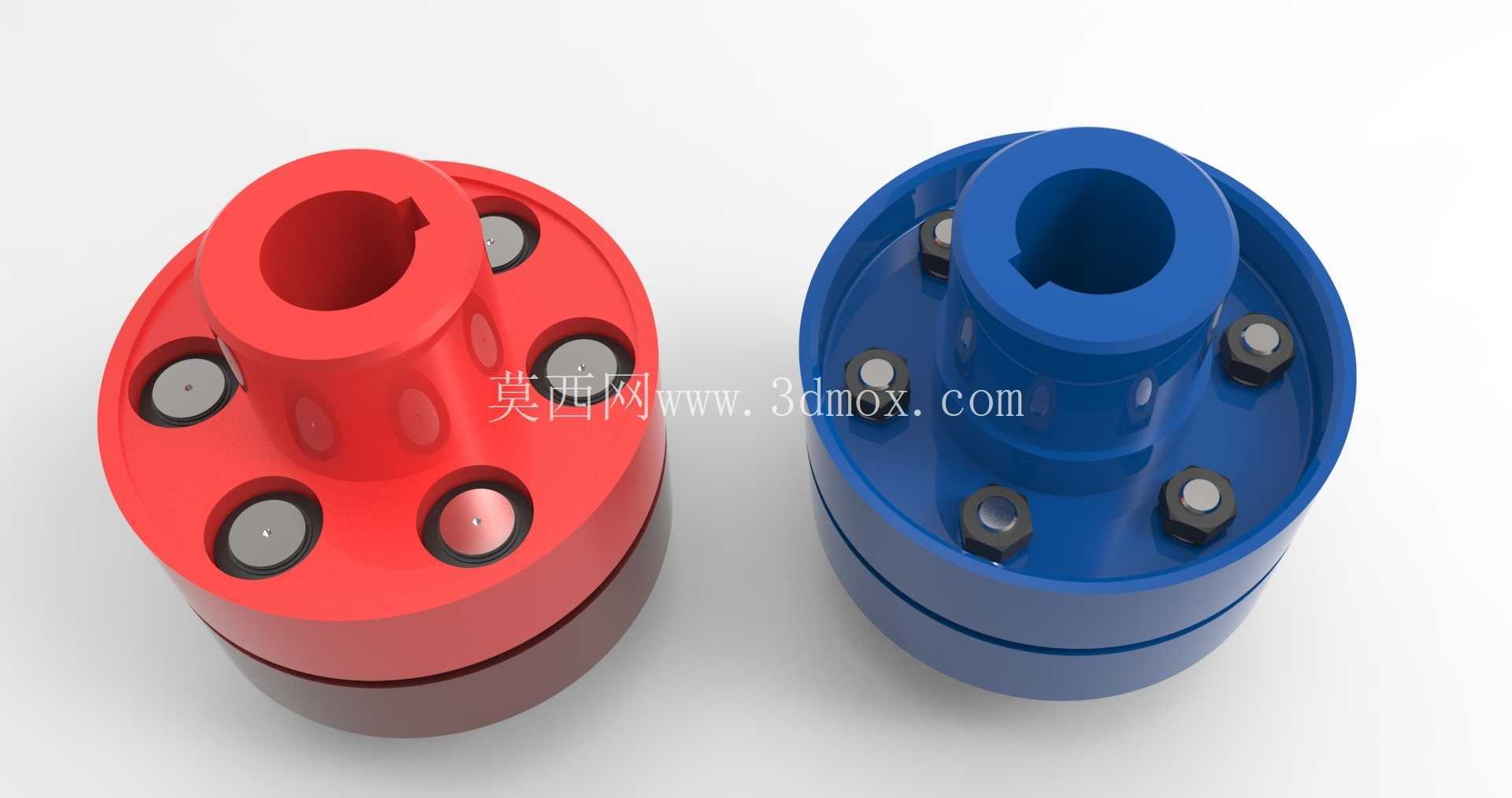

弹性柱销联轴器全套装配结构

　　这套弹性柱销联轴器采用左右对称的分体式轮毂结构，两个半联轴器分别通过中心带键槽的通孔与主动轴、从动轴配合，依靠端面周向均布的六组柱销组件完成扭矩传递。柱销外侧套装弹性缓冲套，嵌入两半联轴器对应位置的销孔内，当两轴存在少量径向偏移、角向偏差或轴向窜动时，弹性套可通过自身微量变形补偿安装误差，同时吸收传动过程中的冲击振动，降低轴系启停瞬间的刚性冲击载荷。

　　从现场使用场景来看，这类联轴器广泛布置在中小功率传动链路中：常见于水泵与驱动电机的输出端联接、输送机滚筒与减速箱输出轴对接、风机主轴传动、轻工生产线辊道驱动等场合。相比刚性凸缘联轴器，它不需要两根轴在安装时达到极高同轴度，对机架焊接变形、轴承座装配公差、设备长期运行后基础沉降的容忍度更好；相比梅花弹性联轴器，柱销式结构的单销承载面积更大，在同等外径规格下可传递更高额定扭矩，且柱销组件外露便于检修，更换弹性件时无需挪动两侧主设备，只需拆开柱销端部紧固件即可完成维护。

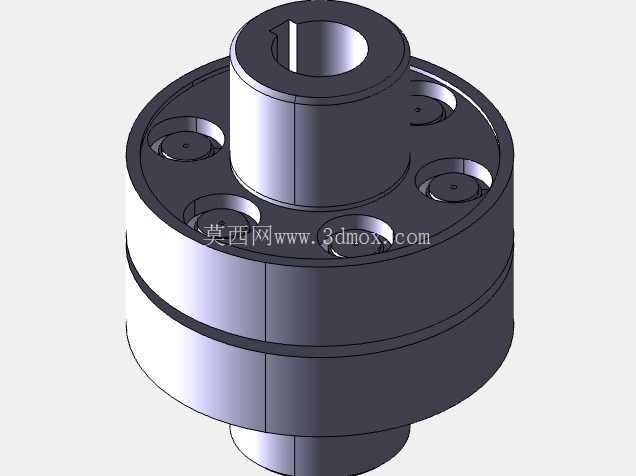

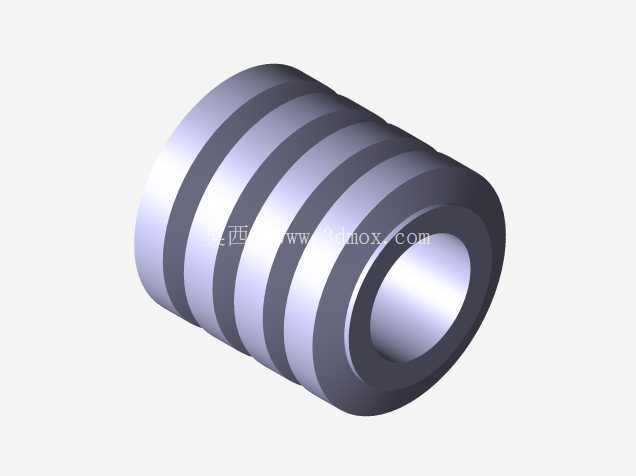

　　结构建模时先完成单侧半联轴器主体：轮毂部分按照轴径设计中心通孔，孔内开出平键槽用于周向防转，轮毂外缘延伸出圆盘法兰，法兰端面上沿圆周均匀阵列六个销孔，销孔位置与轮毂中心保持固定节圆半径，保证受力对称。柱销组件依次包含金属销芯、弹性衬套、端部锁紧螺母与垫圈，销体穿过两侧半联轴器的对齐销孔后由端部紧固件轴向限位，防止运转中销子脱出。两半联轴器对接端面保留微小装配间隙，避免轴系受热伸长时端面发生刚性顶靠。

　　安装边界方面，选型时首先确认两侧被联接轴的轴径、键槽尺寸与模型中心孔匹配，联轴器总长度方向需要预留足够的轴伸入空间，轮毂轴向固定通常依靠轴端挡圈或者紧定螺钉完成；外径方向要保证联轴器外缘与设备护罩、机架内壁之间留有安全防护间隙，外围必须加装可拆卸安全防护罩，防止高速旋转时异物卷入或零件松脱飞出。现场装配先将两个半联轴器分别预装到主动轴和从动轴轴端，推入到设计轴向位置后锁紧键连接，再盘动两侧轴调整销孔同轴对齐，依次穿入全部带弹性套的柱销，对角均匀拧紧端部锁紧螺母，最后复测两轴径向与角向偏差，控制在弹性元件允许补偿范围内即可投入使用。

　　三维建模过程中所有配合关系均按照实际装配逻辑搭建：柱销与销孔设置间隙配合保证拆装顺畅，弹性套与销孔设置过渡贴合体现缓冲作用，键与键槽侧面保留贴合约束传递扭矩，完整还原了全部零件的装配层级，没有省略紧固件、弹性件等细节组件，可直接用于传动方案选型演示、装配干涉校验以及非标设备轴系布局参考。
