离心式鼓风机驱动总成结构设计

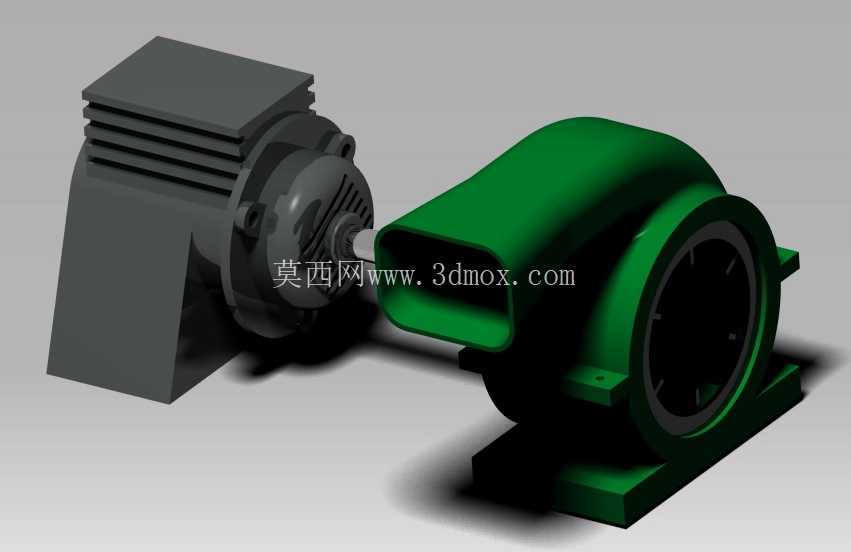

　　这套鼓风机总成的三维结构，核心由驱动电机、离心蜗壳、风轮腔室、共用安装底座和进出风接口组成，整体采用同轴直联布置，电机输出轴直接伸入蜗壳侧腔带动内部风轮旋转，省去皮带轮、联轴器等中间传动环节，结构紧凑，传动损耗低，日常运维无需调整皮带张紧度、更换传动带，在小型通风、低压送风场景下实用性很强。

　　从实际应用场景来看，这类小功率离心鼓风机常见于小型车间工位通风、家用炉灶助燃、小型烘干设备送风、实验室通风柜排风、小型物料气力输送初级增压、农机清选风选配套等工况，输出风压高于普通轴流风扇，能够克服一定长度的风管阻力、滤网阻力或者料层阻力，把空气从轴向进风口吸入，通过蜗壳导流沿切向出风口加压送出，满足需要稳定低压气流的使用需求。

　　结构设计上，左侧驱动部分采用卧式异步电机的典型外形：机壳外侧布置多道平行散热筋，运行时电机定子产生的热量可以通过散热筋快速扩散到周围空气中，长时间连续运行也能控制绕组温升；电机端盖集成轴承室，内置支撑轴承承担径向风轮载荷和少量轴向气流反力，输出轴端做轴伸定位，风轮通过键连接或者紧定螺钉固定在轴端，保证扭矩传递可靠，不会出现风轮打滑、偏摆的问题。右侧风机部分的蜗壳采用阿基米德螺旋线型腔室设计，绿色外壳的流道从风轮外圈开始逐步扩压，把风轮甩出的高速气流的动压逐步转化为静压，降低气流湍流损失；蜗壳侧面开设圆形轴向进风口，进风口边缘做圆弧导流过渡，避免气流直角转向产生局部涡流，上方开设矩形切向出风口，可以直接对接方形通风管道，接口法兰预留安装孔位，方便现场用螺栓固定风管、风门或者调节风阀。

　　共用安装底座是整套总成的安装基准，底座采用分体式支撑脚结构：电机下方设置L型支撑托板，托板平面和电机底脚完全贴合，通过地脚螺栓把电机锁紧在托板上；蜗壳下方设置一体式铸造支撑脚，支撑脚底部开出长条形地脚安装孔，整套设备放置在水泥基础或者设备机架上时，可以通过长孔微调整机的水平位置，补偿基础施工的小尺寸误差，安装完成后穿入地脚螺栓二次灌浆固定，运行时的振动可以通过底座传递到基础，避免整机出现共振移位。

　　外形尺寸与安装边界方面，整套总成沿电机轴向的总长度控制在小型设备可容纳的范围内，电机部分的宽度主要由散热筋外圆决定，蜗壳部分的最大外径为风轮直径加上蜗壳壁厚度，出风口的矩形端面突出蜗壳主体，对接风管时需要在出风口前方预留至少一倍风管边长的直管段，避免急弯对接造成气流阻力陡增；轴向进风口侧面需要预留足够的进气空间，不能紧贴墙壁或者其他设备遮挡进风，否则会造成进风负压过大、风量骤降、电机负载升高。安装时要保证电机轴和风轮腔的同轴度，底座加工时两个安装面的平面度需要控制在合理公差范围内，电机就位后先打表检测轴伸的径向跳动，再锁紧电机底脚螺栓，避免风轮旋转时刮蹭蜗壳内壁。

　　设计过程中还需要考虑运维边界：蜗壳侧面可以开设检修口，日常清理风轮上附着的灰尘、纤维杂物时不需要完全拆解整机；电机接线盒布置在机壳顶部，接线方向可以根据现场走线需求旋转调整，避免风管滴水或者积灰落到接线端子上；整机的重心落在两个支撑脚之间的区域，吊装时吊点分别选在电机吊环和蜗壳顶部的吊耳位置，起吊过程保持整机水平，避免单侧倾斜造成风轮轴受弯变形。针对不同工况，还可以在进风口加装滤网，拦截大颗粒杂物防止打伤风轮，出风口加装止回阀，防止设备停机后管道内的气流倒灌带动风轮反转。
