法医勘验用L型直角测量标尺设计

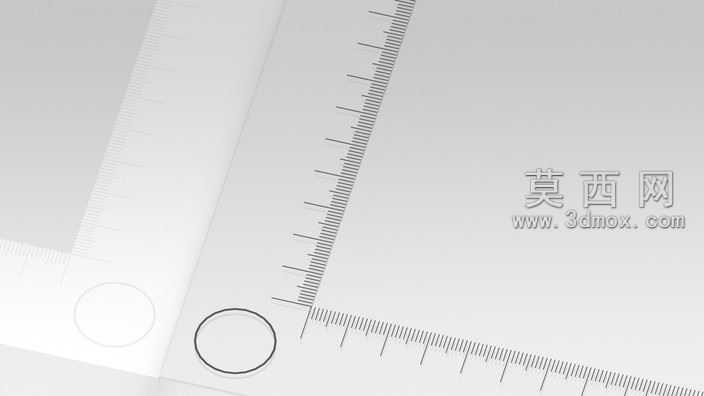

本模型为法医现场勘验专用的L型直角测量标尺，整体采用三维参数化建模方式构建，建模过程中严格遵循法医物证测量的专业规范，先绘制二维基准草图确定直角边的垂直精度，两条测量边的夹角严格控制为90°±0.05°，保证测量时的基准准确性。建模时对刻度区域做了精细化处理，刻度线采用等距阵列命令生成，最小刻度单位为1毫米，长刻度、中刻度、短刻度分别对应不同长度值，刻度标识采用凹陷浮雕结构，避免长期使用后刻度磨损模糊，同时在两条直角边的交汇处设计了圆形定位基准点，方便测量时快速对齐物证的边角位置。材质设计上选用高透明度的医用级亚克力材质，渲染时调整了材质的折射率与透光率，既保证标尺放置在物证上方时不会完全遮挡下方物证细节，又能清晰呈现刻度线条，同时添加了轻微的磨砂表面质感，避免现场强光照射下产生反光干扰拍摄取证。结构设计上做了边缘圆角处理，所有棱边均做R0.5的圆角过渡，避免尖锐边角划伤物证或者勘验人员，整体厚度控制在2mm，兼顾结构强度与轻便性，方便现场携带使用。设计思路围绕法医现场取证的实际需求展开，区别于普通工业测量直尺，L型结构可以同时完成两个垂直方向的尺寸测量，无需反复调整标尺位置，减少对现场物证的触碰干扰，透明材质的选择也适配物证拍摄时的比例参照需求，能够在不破坏物证原始状态的前提下完成尺寸固定，模型整体可编辑性强，使用者可以根据不同勘验场景的需求调整刻度范围、整体尺寸或者材质属性，适配不同类型物证的测量工作。
