250毫米量程铝合金直角三角尺设计

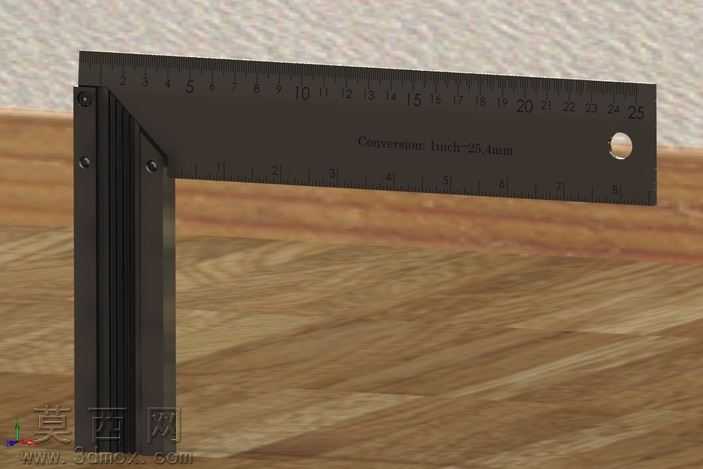

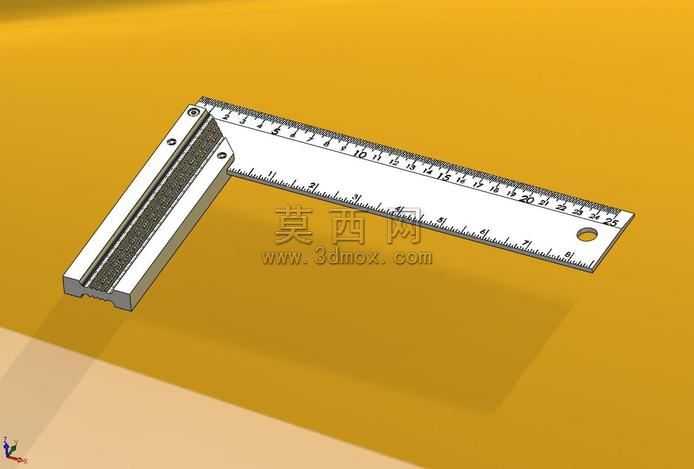

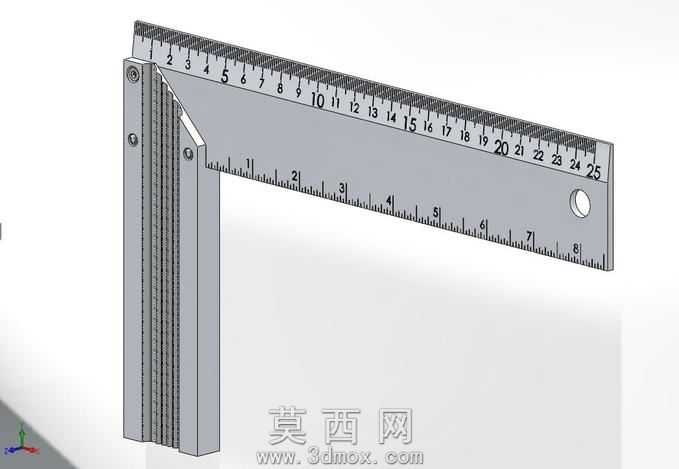

本作品为250毫米量程铝合金直角三角尺的三维建模设计，整体采用1:1真实比例还原实物尺寸，建模过程中严格遵循直角尺的工业设计规范，对尺身的刻度标识、边角结构、连接部位都做了精细化的参数化建模处理。材质设定上选用哑光磨砂铝合金材质，还原了工业级铝制量具的表面质感，金属表面做了细微的颗粒纹理处理，避免渲染时出现过度反光的失真效果，同时还原了铝合金材质特有的低饱和度深灰金属色泽。结构设计层面，直角尺的两条尺边采用等厚铝型材结构，直角连接处做了内嵌式的加固结构设计，既保证了直角精度的结构稳定性，也还原了实物产品的装配逻辑，尺身末端的挂孔、刻度线的蚀刻深度都做了对应建模，刻度数值严格按照公制毫米测量标准排布，每毫米刻度、厘米刻度的长度差都做了区分处理，完全符合实际量具的刻度规范。渲染环节采用室内工作台场景，将三角尺放置于木纹工作台面之上，模拟日常工业测量使用的真实环境，布光采用柔和的漫反射主光源搭配辅助补光，既清晰展现尺身的结构细节与材质质感，也避免了硬阴影对刻度展示的遮挡，渲染过程中仅在视觉呈现上做了刻度增量的视觉强化处理，实际模型的尺寸参数完全符合真实量具的精度标准，不存在尺寸偏差。整个建模过程从实物测量数据出发，先搭建直角基准面，再通过拉伸命令生成尺身基础实体，对边角做倒角处理避免锐边，再通过包覆命令生成蚀刻刻度，最后赋予对应材质完成场景搭建，完整还原了工业级铝制直角三角尺的全部结构与外观特征，可作为量具类产品设计的参考模型，也可用于工业测量相关的演示场景使用。
