减压阀阀体支撑座机械结构件

　　该结构件属于减压阀配套的阀体支撑安装基座，在流体管路调压系统中承担核心承载与管路对接定位作用，日常工况下多部署在工业气动回路、液压动力站、工艺流体输送管线以及车间集中供气系统当中，既需要为内部阀芯、弹簧调压组件提供稳定的安装容纳空间，也要承受管路内介质的持续压力、管路振动以及周边设备运行带来的交变载荷。从实际使用场景来看，这类支撑座通常会被固定在设备机架台面或者管线支架上，侧面的法兰对接面用来和调压阀的端盖、管路接头完成锁附，底部的安装孔位则用来将整个调压组件牢牢固定在预设工位，避免介质通断、压力波动过程中组件出现移位、密封面错位泄漏的问题。

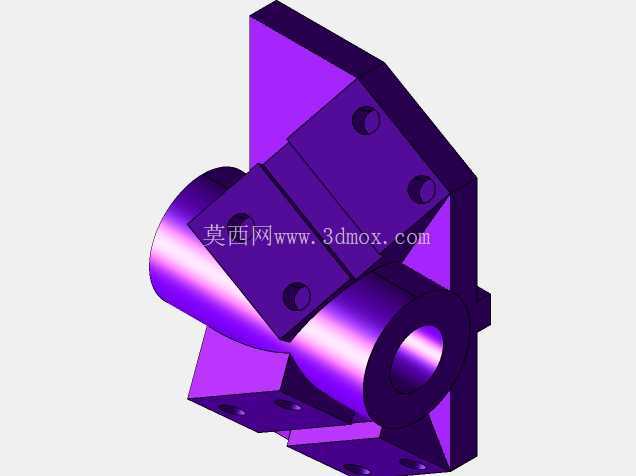

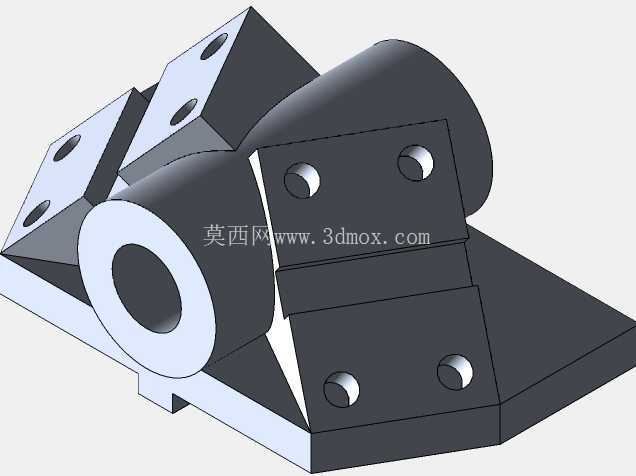

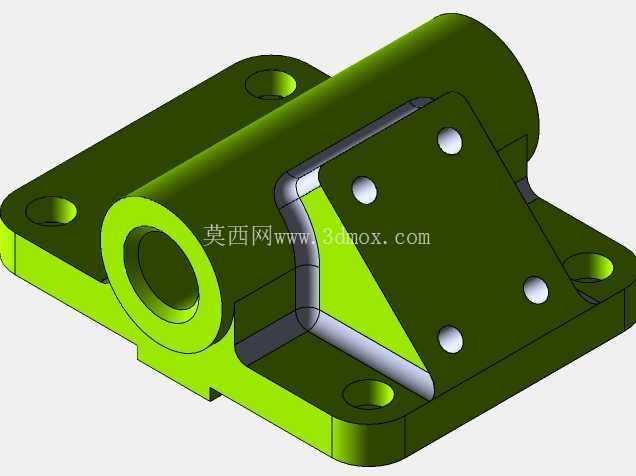

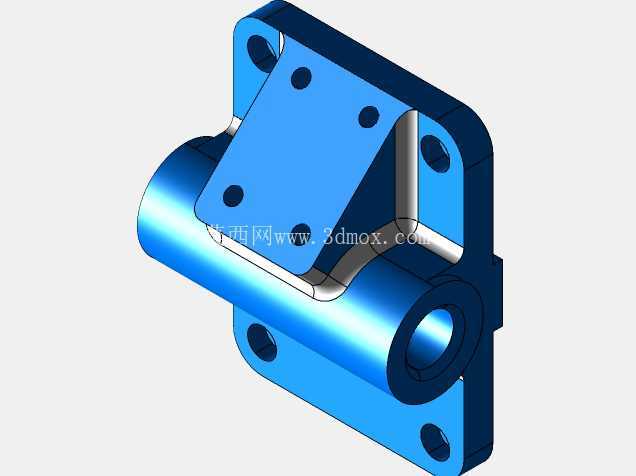

　　从结构设计思路层面拆解，该零件整体采用一体化铸造成型后再做机加工的工艺路线，主体的圆筒形腔体是核心容纳空间，内部用来穿装阀芯导向套、调压弹簧以及密封组件，圆筒的轴向通孔同轴度要求较高，加工过程中需要一次装夹完成内孔镗削，保证阀芯往复运动的时候不会出现卡滞、偏磨的情况。侧面延伸出的立式安装法兰板上均匀布置了多个螺栓过孔，孔位的位置度公差需要控制在合理范围内，装配时螺栓可以顺畅穿入对接端盖的螺纹孔，锁紧之后法兰面可以均匀压紧密封垫片，不会出现局部间隙导致的介质外漏。底部的水平安装底板和立式腔体之间布置了三角形加强筋，这处加强结构是整个零件刚度保障的关键：当阀体侧面受到管路横向推力、或者内部介质压力产生轴向撑开力的时候，加强筋可以把载荷快速分散到底板整个面上，避免腔体和底板衔接的转角位置出现应力集中，长期承压运行下也不会出现焊缝开裂或者铸造筋板断裂的问题。底板上预留的四个沉头安装孔，既可以让内六角螺栓从上方穿入锁附到机架的螺纹孔里，沉头结构也可以保证螺栓头部完全埋入零件表面，不会突出干涉上方其他组件的布置。

　　在外形尺寸与安装边界的设计考量上，该零件的轴向总长度、腔体直径都需要和配套减压阀的通径规格匹配，圆筒两端的对接端面预留了密封垫片的安装槽位，装配后密封垫片被压缩量控制在合理区间，既可以保证密封效果，也不会因为压缩量过大导致垫片被挤入腔体内部干涉阀芯运动。侧面法兰板的轮廓尺寸完全覆盖对接端盖的密封面，周边留出的螺栓操作空间足够使用标准套筒扳手完成锁紧作业，不需要额外定制特殊工装。底部底板的宽度和长度设计兼顾了安装稳定性和整机布局紧凑性，底板下方和支撑面完全贴合，安装后整个阀体的重心落在底板的支撑轮廓范围内，设备运行产生的振动不会让组件出现倾覆趋势。零件各处的转角位置都做了铸造圆角处理，避免铸造过程中出现应力裂纹，同时机加工的各个配合面都预留了足够的精加工余量，非加工的铸造表面则保留均匀的拔模斜度，方便脱模生产。

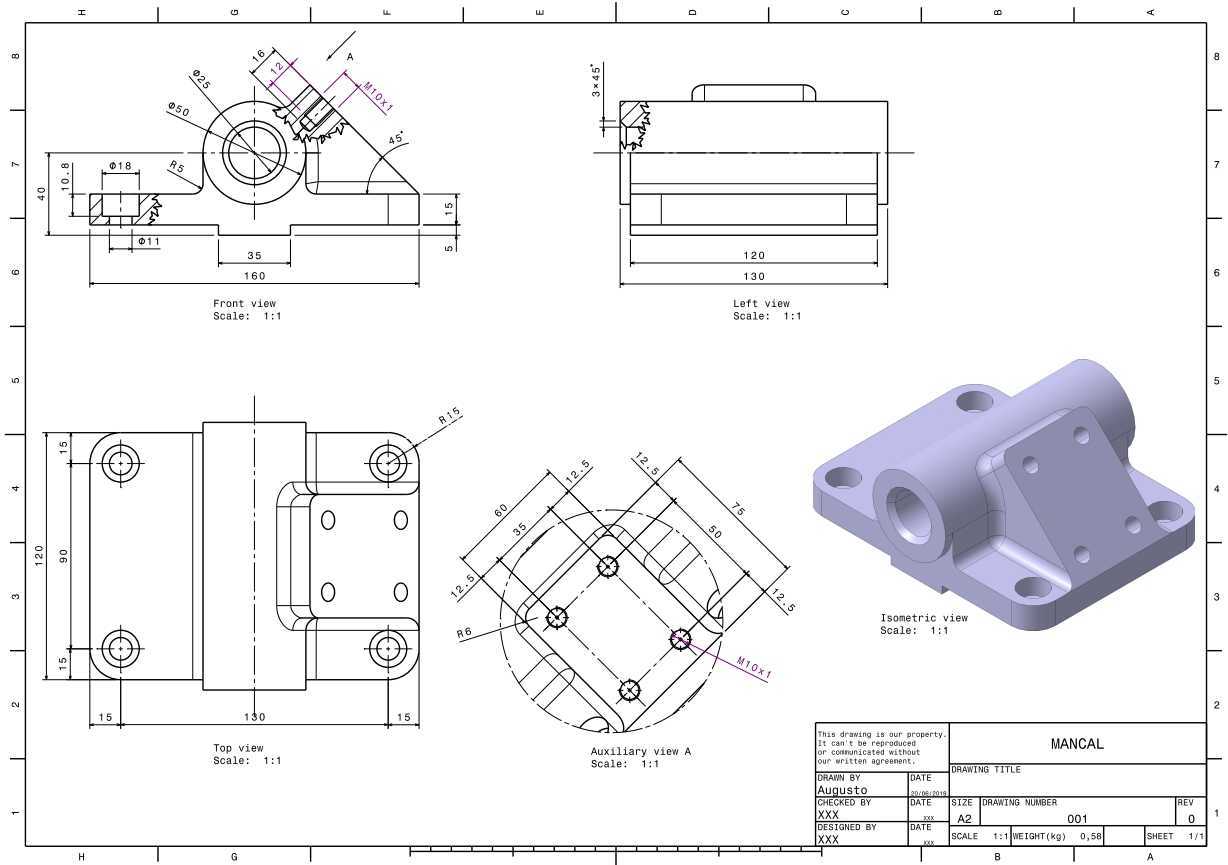

　　从功能特性角度来看，这个支撑座作为减压阀的承载基体，首先要保证足够的结构强度，在额定工作压力下腔体不会发生形变，内孔的圆度始终保持在设计要求范围内，保障阀芯调压动作的平顺性；其次各个安装孔位的布局兼顾了装配工艺性，现场维护的时候拆解端盖、更换密封件都有足够的操作空间，不需要把整个阀体从机架上完全拆卸下来。零件的腔体流道过渡位置做了圆滑处理，介质流经的时候不会出现突兀的通流截面变化，减少压损和湍流噪声，也避免杂质在转角位置淤积卡滞阀芯。在三维建模过程中，需要优先保证各个配合特征的参数关联：圆筒内孔和法兰板安装面的垂直度、底板安装面和腔体轴线的平行度都要在建模阶段通过装配约束验证，后续出工程图的时候可以直接标注对应的形位公差，指导加工和检验环节。针对这类承压支撑件，设计阶段还需要提前核算壁厚：腔体的壁厚要满足耐压强度要求，同时避免壁厚过大导致零件整体重量超标、材料成本上升，筋板的厚度和高度也要匹配载荷大小，在刚度和轻量化之间取得平衡。实际选型适配的时候，只需要核对安装孔的中心距、腔体通径和配套减压阀的规格一致，就可以完成替换装配，适配不同通径等级的调压管路使用需求。
