法兰式手动水控球阀结构设计

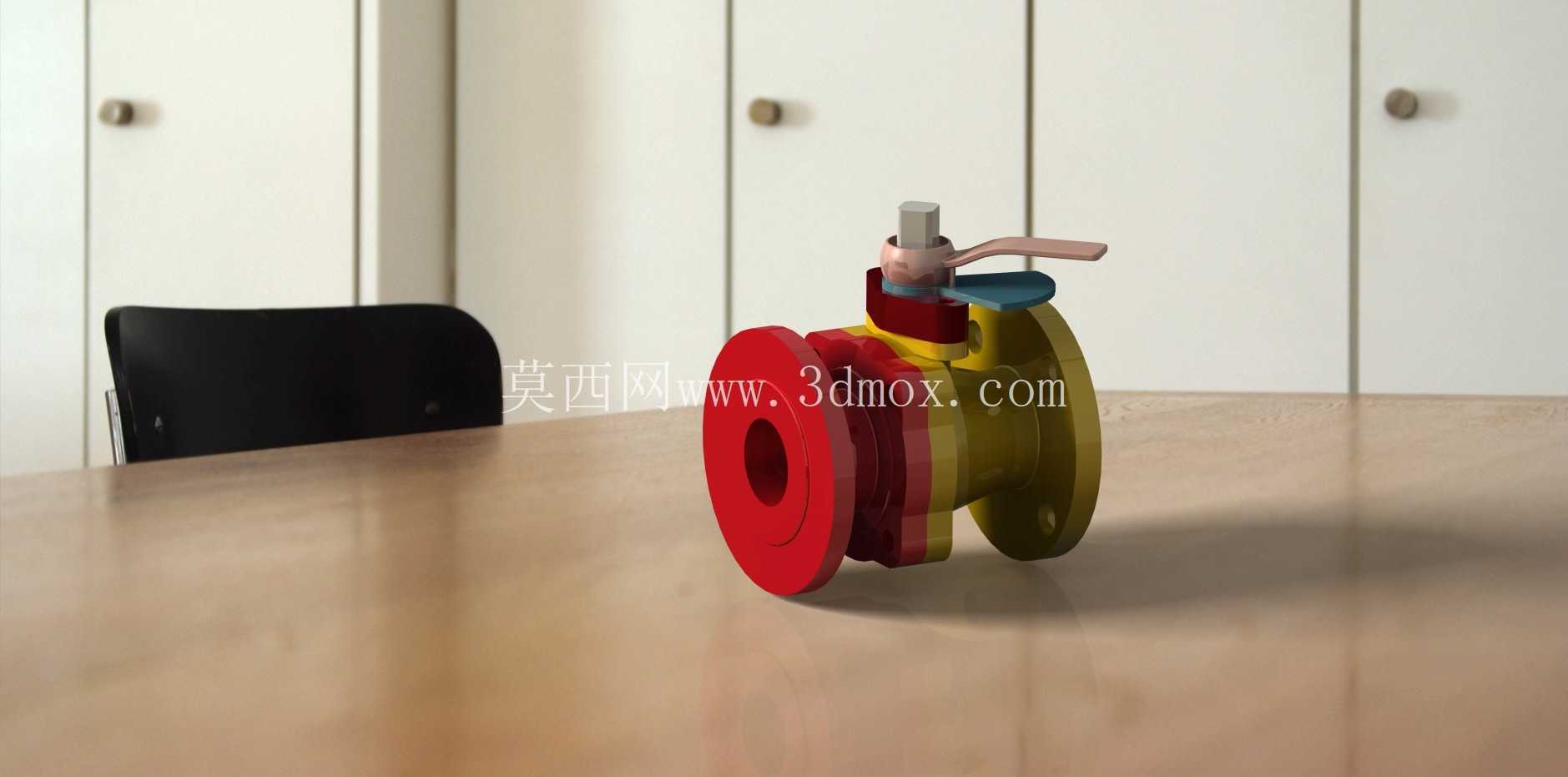

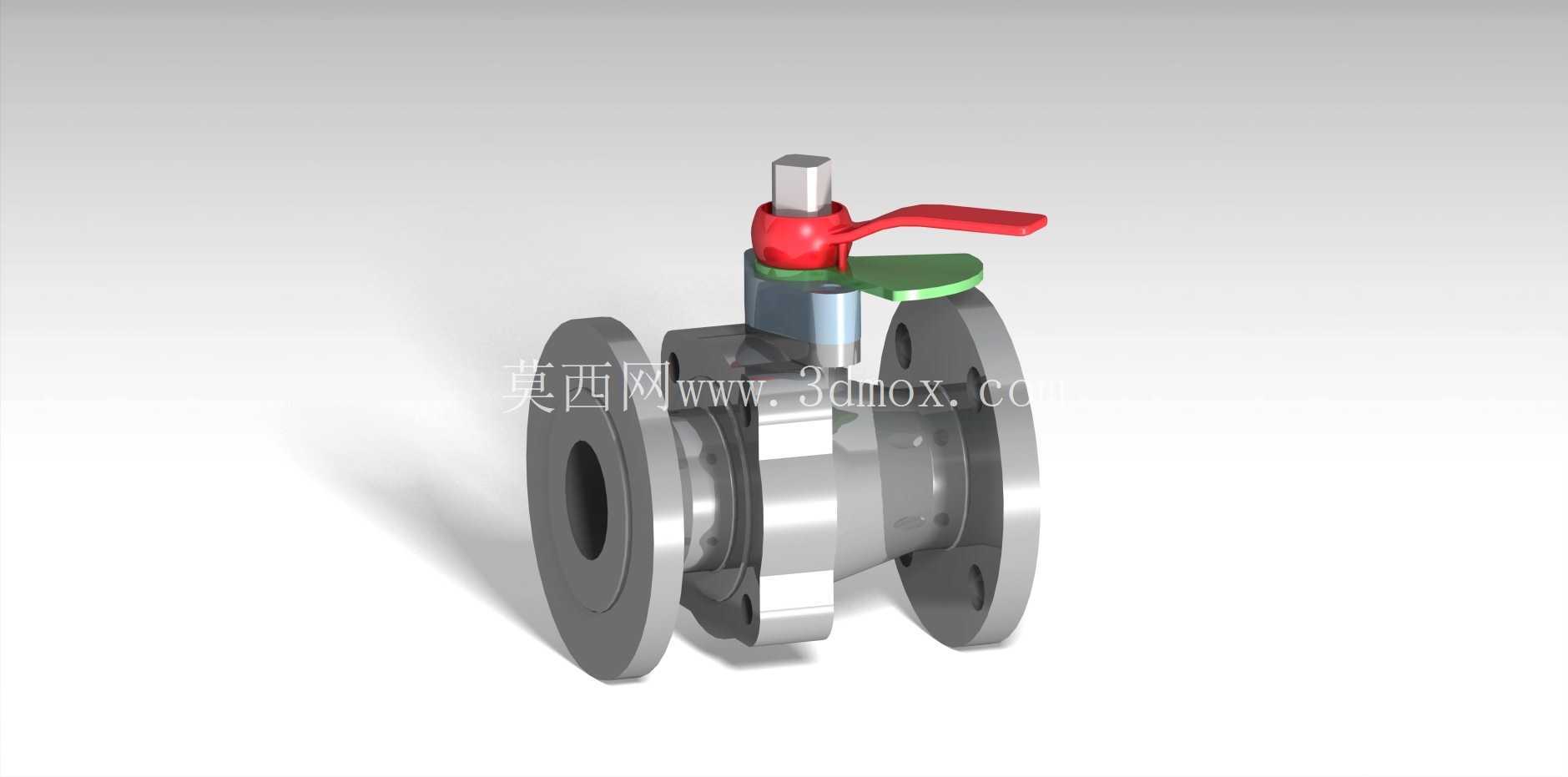

　　在给排水管网、循环冷却水支路、暖通空调水系统以及小型工艺流体管线中，通断类阀件往往需要兼顾操作直观、维护便利与安装可靠。这套带红色扳动手柄的法兰连接水控球阀，正是围绕清水类介质的截断与导通需求完成的结构建模，整体采用两侧法兰对接、中部阀体承托球形启闭件的布局，阀杆从阀体上部伸出并通过手柄带动阀芯旋转90度即可完成全开与全关切换。现场使用时，操作人员可通过手柄朝向快速判断阀位：手柄与管路轴线平行代表通路开启，垂直则代表截断，巡检过程中无需额外加装阀位反馈装置也能直观识别状态，这一设计在泵房分集水器、设备冷却水进出口、楼宇管井支管等场景中十分常见。

　　建模过程中首先从流通口径入手，确定两端法兰的螺栓分布圆、密封面外径与法兰厚度，再反向约束阀体中段的外形包络。法兰端面上均匀布置螺栓孔，装配时通过垫片压紧实现端面密封，相比螺纹连接，法兰形式在公称通径偏大、需要定期拆装检修的管段上更具优势，既能承受一定管路载荷，也可避免螺纹锈蚀后拆卸困难。阀体中部采用近似对称的筒状壳体，内部容纳带通孔的球体，球体两侧设置密封座圈，依靠压盖与装配预紧力使座圈贴合球面，关闭状态下介质压力进一步作用于密封副，提升截断可靠性。上部阀杆与球体之间采用扁方或嵌合结构传递扭矩，阀杆穿出阀体的位置设置填料密封段，通过压盖螺母压缩填料，阻止流体沿杆部向外泄漏。

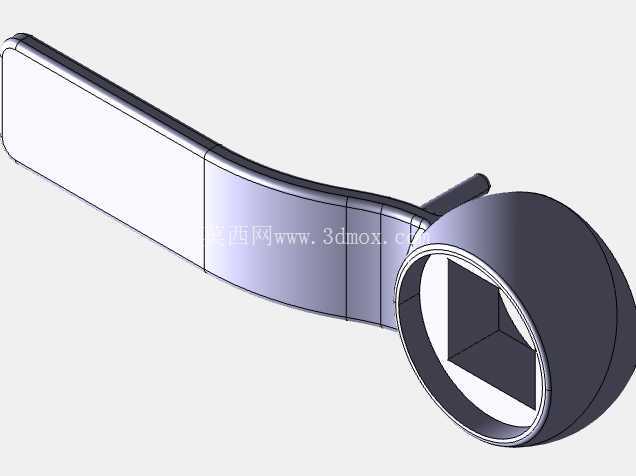

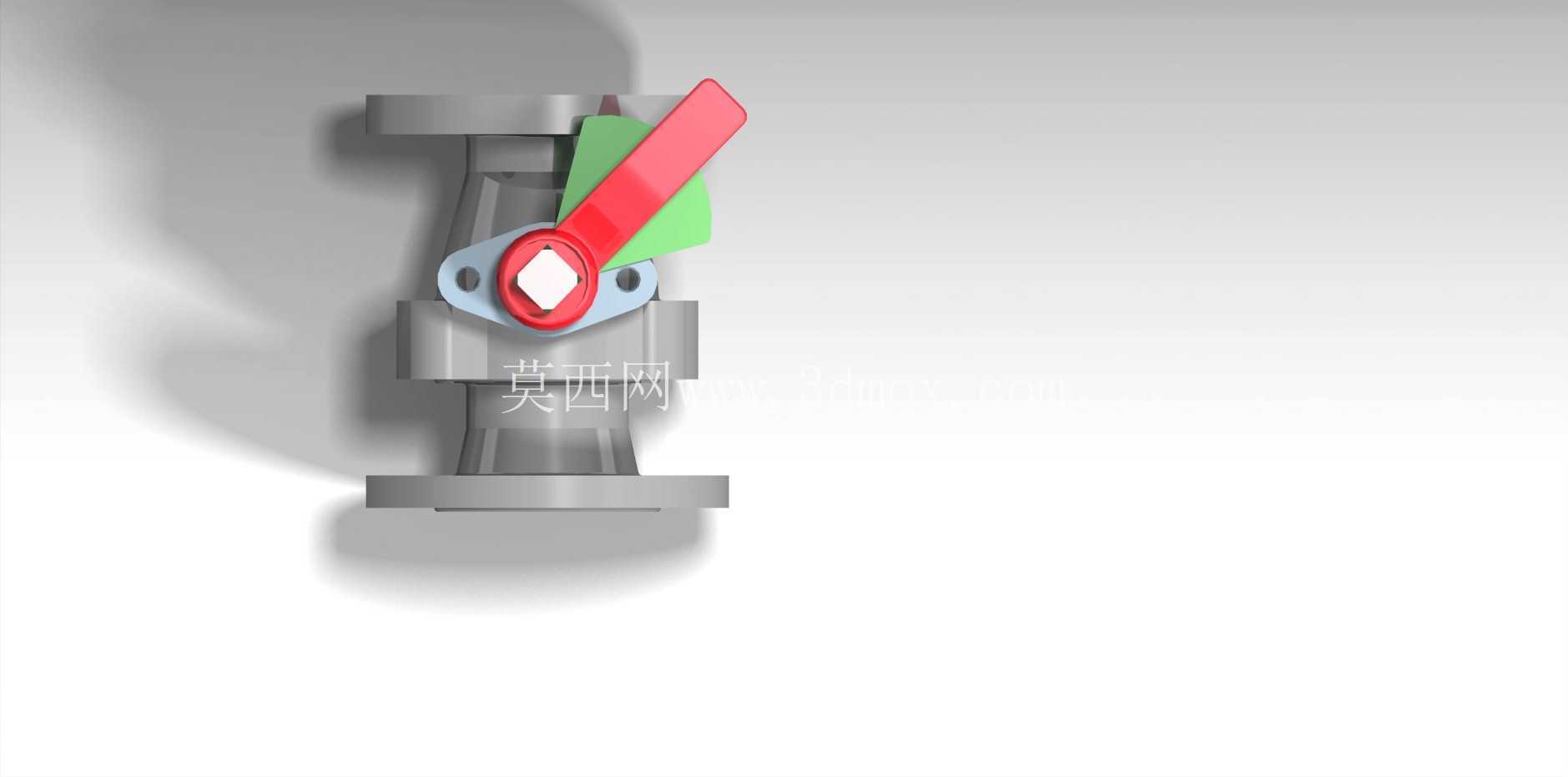

　　手柄部分以红色包覆成型，末端延伸出足够力臂，操作人员无需借助加长扳手即可完成常规启闭；手柄下方设置绿色限位挡片，将旋转角度约束在90度范围内，避免过度转动导致密封件错位或阀杆受力异常。限位结构虽然细小，却直接关系到现场误操作后的阀位准确性，建模时需要保证挡片与阀体顶部凸台的干涉关系清晰，在全开、全关两个位置均有明确止点。从安装边界看，两侧法兰端面构成管路方向的主要尺寸，选型时要核对法兰标准、压力等级与螺栓孔数量，确保和现场配对法兰一致；阀体中部最大外径决定保温层包覆空间，阀杆顶部至手柄最高点决定竖直方向操作空间，手柄全长则决定侧向转动余量。

　　若布置在靠墙或多管并排的管井内，应提前校核手柄旋转扫掠范围，避免开启后手柄碰触相邻管道；若用于高空或狭窄机位，还可在该结构基础上更换加长阀杆或加装操作机构。流道设计采用全通径思路，球体通孔直径与管路内径接近，全开状态下流体阻力小，不易积存杂质，对含轻微颗粒的循环水也有较好适应性。与截止阀相比，球阀启闭行程短、操作力矩变化平缓；与蝶阀相比，其球面密封在低压清水工况下关闭更严密，且阀板不会长期悬置于流道中造成扰流。壳体外部的加强轮廓并非单纯装饰，而是在法兰颈部与中体过渡位置分散螺栓拉力与内压应力，减少壁厚突变带来的应力集中。三维建模时需将球体、密封座、阀杆、填料压盖、手柄、限位片和紧固件分层装配，保证运动件在旋转过程中不与固定件发生干涉，同时呈现密封副的压缩关系。工程应用中，这类阀件常布置在水泵出口、换热器进出口、水处理单元旁通以及设备检修隔离段，既承担日常通断，也为下游设备维修提供断水边界。结构表达上保留了法兰螺栓孔、阀杆台阶、手柄防滑轮廓和限位接触面，便于设计者直接核对安装高度、操作空间及相邻管路间距，也为后续出工程图、统计密封件和进行轻量化改进提供完整依据。
