L型折弯冲压连接固定钣金支架

　　这款L型钣金支架属于典型的薄板冲压成型连接件，在汽车管路固定、仪表阀件安装、舱内线束与小型执行元件支撑等场景中使用频率很高。它的核心作用不是承受大载荷，而是在两个近似垂直或存在空间错位的安装面之间提供过渡连接，把管路、阀块、传感器支架或小型附件稳定约束在机架、车身钣金或设备基座上，限制其在振动工况下的窜动与转动。

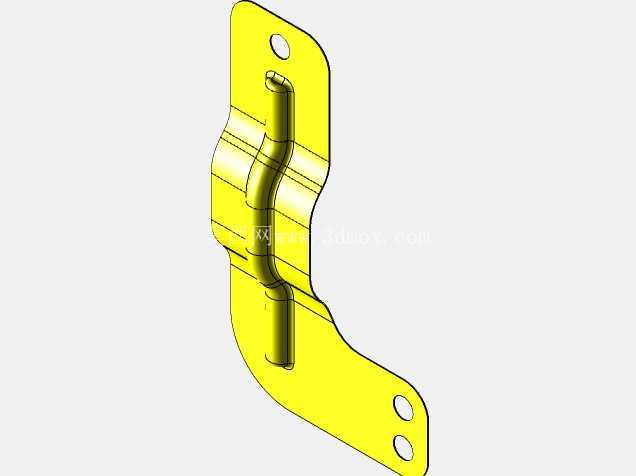

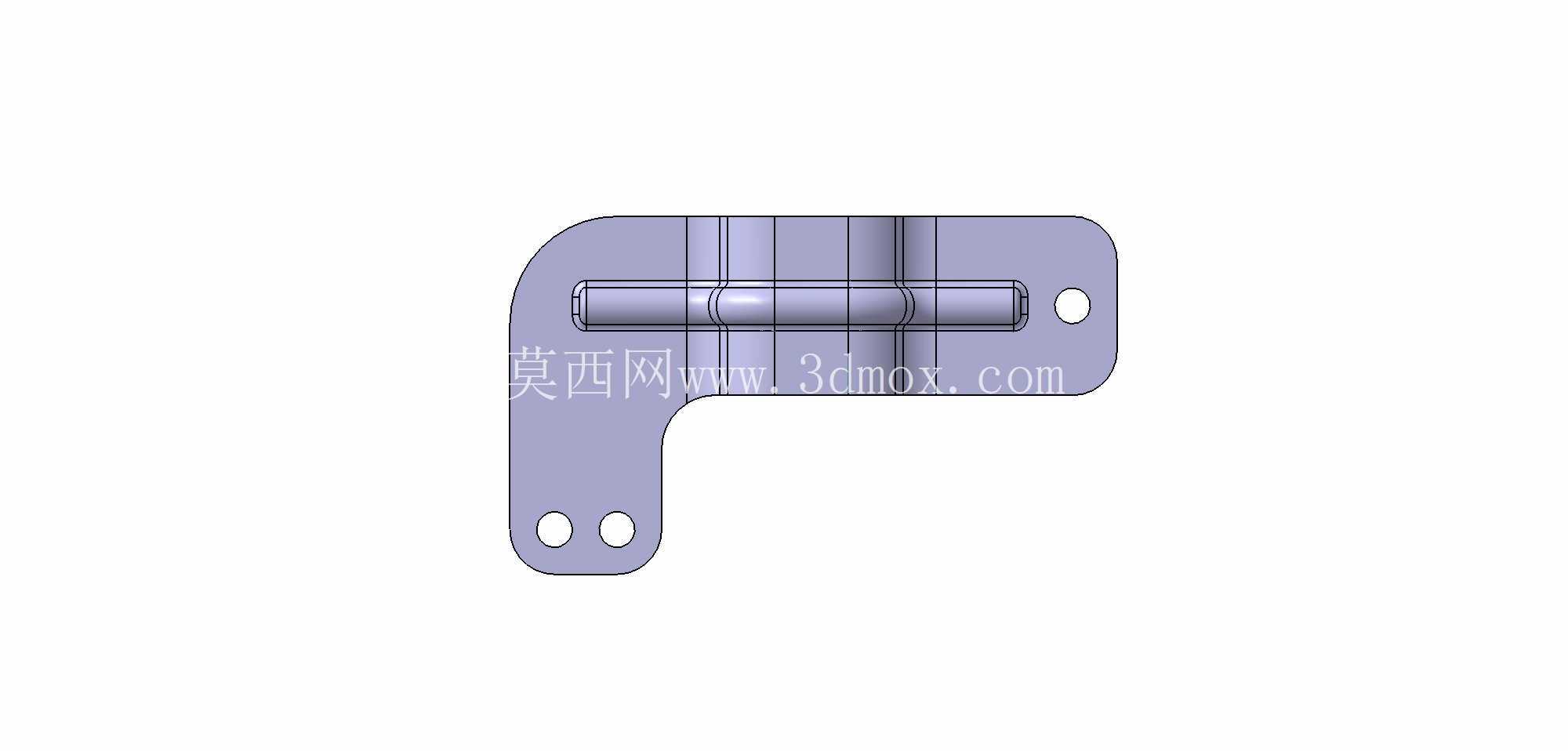

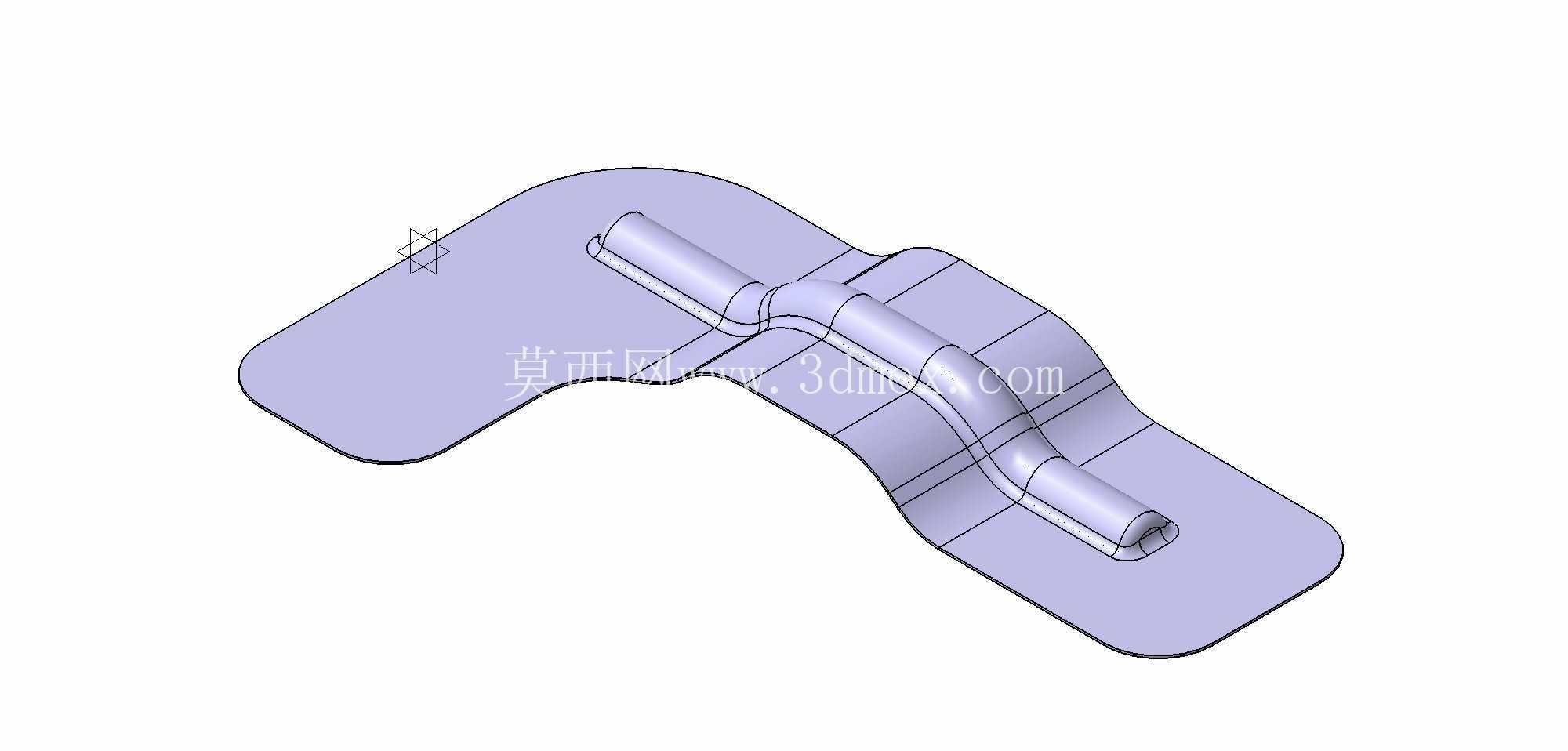

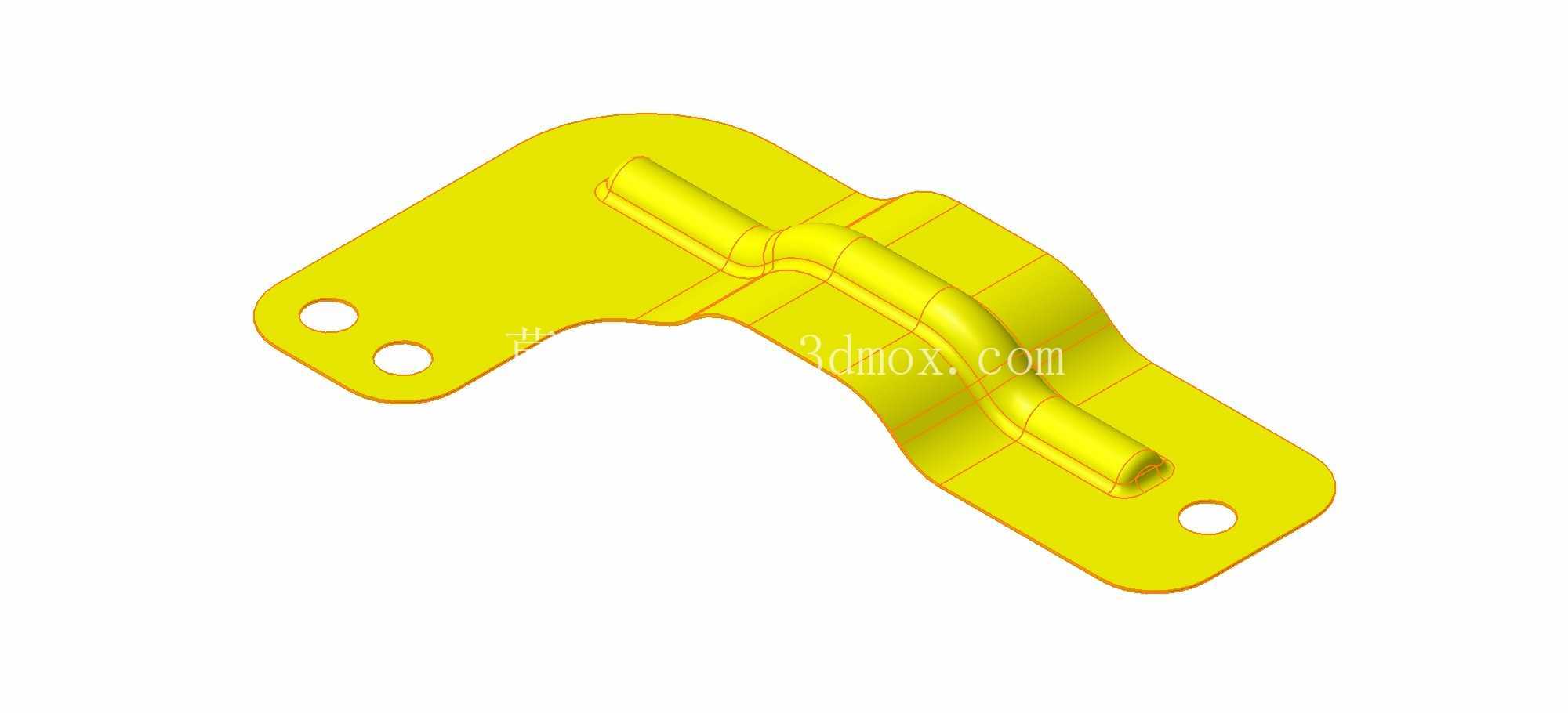

　　从结构上看，零件由一块平板坯料经落料、冲孔、折弯和局部加强成型得到。底板区域开设三个安装孔，孔位分布在两端及侧向延伸耳上，用于穿入螺栓或自攻钉完成固定；孔边保留了足够的边距，以避免冲压后孔缘开裂，也保证螺栓装配时扳手或套筒具有操作空间。主体沿长度方向形成阶梯状折弯，折弯线并非简单直角，而是随安装面走向做出多段过渡，使支架能够贴合被支撑件的轮廓。中部隆起的长条形加强筋是整个零件的关键：薄板折弯后若仅靠平面抗弯，在悬臂受力和持续振动下容易发生翘曲，沿受力方向压出加强筋后，截面惯性矩明显提升，材料厚度不必增加即可获得更好的刚性，这也是冲压支架设计中常用的轻量化手段。

　　建模时应先把安装环境倒推清楚。实际工作中，这类支架往往不是孤立设计，而是围绕被固定件的外径、安装点坐标和周边避让空间展开。先确定三个底孔相对于设备基准面的位置，再根据被支撑管路或元件的中心线高度建立折弯轮廓；草图中需要把直线段、圆弧过渡和板厚补偿关系同时考虑进去。折弯半径不能随意取小值，过小的内R会造成外侧材料拉伸过度，产生裂纹或明显减薄；圆角过大则会使定位面不够干脆，装配时出现支架与贴合面虚接。模型中对折弯区、加强筋和孔边的表达应保持连续，便于后续展开料计算和冲压工艺校核。

　　安装边界方面，底板贴合面需要保持平整，孔位周围避免布置与螺栓头、垫圈干涉的凸起；加强筋虽然提高刚性，但其高度和走向必须避开被固定件以及相邻管线。支架端部延伸耳的作用是增加支撑跨距，使连接点不集中在同一窄小区域，对抗振有利；但耳板外轮廓也要兼顾落料排样，尽量减少突兀的尖角和废料。折弯侧壁与底板之间的角度公差、孔位公差以及安装面平面度，都会直接影响现场装配：孔位偏差稍大，螺栓可能强行拉入，长期振动后容易松动；贴合面不平，则会在紧固后产生内应力。

　　在阀门和仪表装置中，这类支架常用来承托减压阀体附近的附属管路，把工作时产生的轻微振动传递到刚性更大的基座上，而不是让管路接头独自承受弯矩。汽车与工程机械场景下，它还要面对发动机舱或设备舱内的温度循环、油污和持续颠簸，因此结构上强调一次成型、少焊接、少拼接。通过折弯和加强筋把薄板做成空间承载件，既能控制重量，又能保证足够的疲劳裕度；对于三维设计人员来说，真正需要反复核对的是安装点、避让区、折弯可行性和后期装配顺序，而不是单纯把外形画成L形。
