这款钣金支架在产线电控柜内走线固定、小型检测仪器侧边挂载、桌面测试台工装托举这几类场景里都能见到同类结构,它不是承载大载荷的承重件,核心作用是把薄型传感器模块、接线端子排或者小型气动阀岛贴装在设备立面,同时靠顶面的连续压型槽强化薄板自身刚度,避免1.5到2毫米厚度的冷轧钢板在悬臂挂载时出现肉眼可见的下挠。

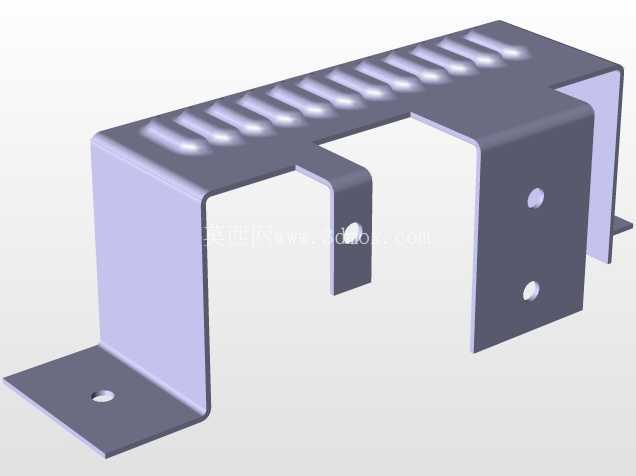

从结构布局倒推设计逻辑的时候,最先要敲定的是三个安装基准面的相对位置:底部向外翻出的水平折边开有一个沉头安装孔,用来把整个支架锁在设备台面上或者型材框架的横撑上;右侧竖直立面开了两个上下排布的圆孔,既可以穿螺栓把被挂载的功能件贴紧固定,也能作为走线时的扎带穿孔位;中间向内探出的小折耳上单独开了一个孔,这个位置是专门给侧向伸出的管线卡扣预留的,当支架跨在设备框架的棱角位置时,这个小折耳刚好卡在框架侧边,不需要额外加长固定件就能限制支架沿框架棱边窜动。
顶面的一排连续长圆形压筋是整个零件设计里最体现钣金工艺特点的部分,很多新手做薄板支架的时候习惯靠增加板厚来提升刚性,实际上在1.2毫米厚的SPCC钢板上直接冲出十余个连续的下沉长圆槽,相当于在平板面上加工出了数十条互相平行的加强筋,零件沿支架长度方向的抗弯刚度能提升三倍以上,既不用额外焊接加强肋,也省去了后续喷涂前打磨焊缝的工序,冲压完成后折弯一次就能成型,量产时单件加工节拍不到十秒。压筋的排布方向特意和支架的长边垂直,受力时弯矩产生的拉应力刚好顺着压筋的凸起方向传递,不会让平板出现局部波浪形变形。
做折弯工序校核的时候要特别注意几处折边的让位关系:支架整体是几字形跨接结构,左右两个竖直立边的折弯高度差要提前和被挂载件的外形尺寸匹配,左侧立边底部延伸出水平安装法兰,右侧立边直接向下开通,跨在不同厚度的框架立板上时,两个立边之间的内空宽度要比框架厚度多留0.5毫米的装配间隙,避免喷涂后漆膜厚度叠加导致支架卡装不到位。中间探出的小折耳的折弯线和主立边的折弯线要保持足够的间距,间距如果小于板厚的两倍加折弯内R,折弯时两道弯的变形区会互相干涉,直接把折耳位置拉裂。
安装边界的尺寸校核需要同时兼顾三个方向的空间:沿支架长度方向,顶面压筋区域的总长度要覆盖被挂载模块的安装孔距,两端各留出至少15毫米的无孔平整区,方便折弯时模具夹持;竖直方向上,右侧立边的两个安装孔中心距要匹配常规小型阀岛或者端子排的标准孔位,孔边到折弯棱边的距离不能小于板厚加3毫米,否则冲孔时孔边缘会被折弯模挤压出现椭圆变形;底部水平法兰的安装孔要预留足够的扳手操作空间,孔中心到立边内壁的距离要能放下M6螺栓的套筒头部,实际装配时不用把整个手伸进支架内侧就能锁紧固定螺栓。
这类钣金件在选材时优先选用冷轧碳素结构钢板,表面处理采用静电喷塑,绝缘性好,在电控柜内使用时不会和内部接线产生短路风险;如果是用在食品设备周边的场景,可以换成同厚度的304不锈钢板,压筋和折弯的工艺参数只需要微调折弯下模的V槽宽度,整体结构不需要改动。零件上所有的外露棱边在折弯后都自然形成朝向内侧的折边,没有裸露的锋利剪切边,现场装配人员调整位置时不会被割伤,顶部连续的压槽除了加强刚性,还可以作为临时的走线卡位,少量细信号线可以直接嵌在槽内,不用额外粘贴理线座。
