四柱导向立式冲压工装结构设计

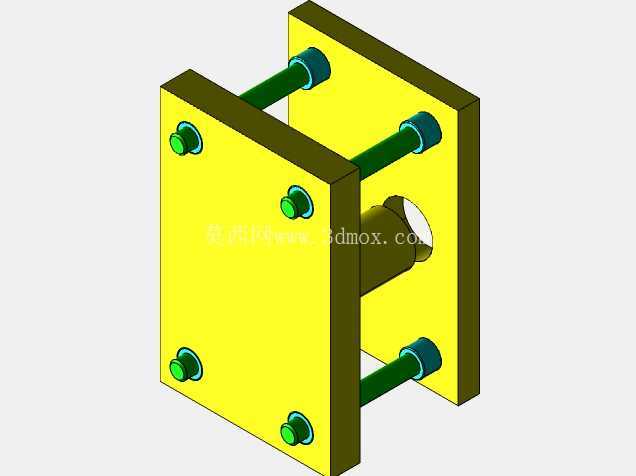

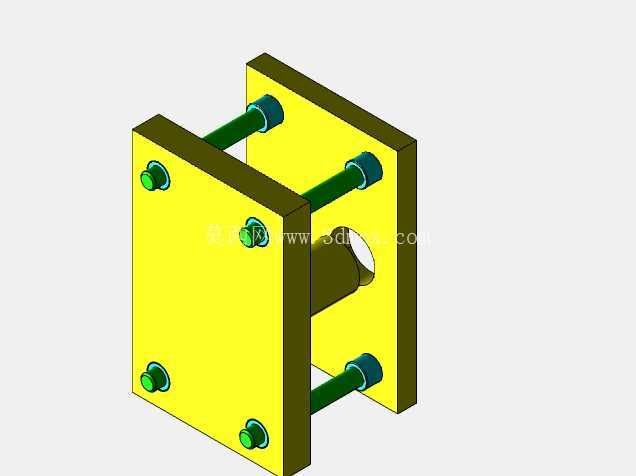

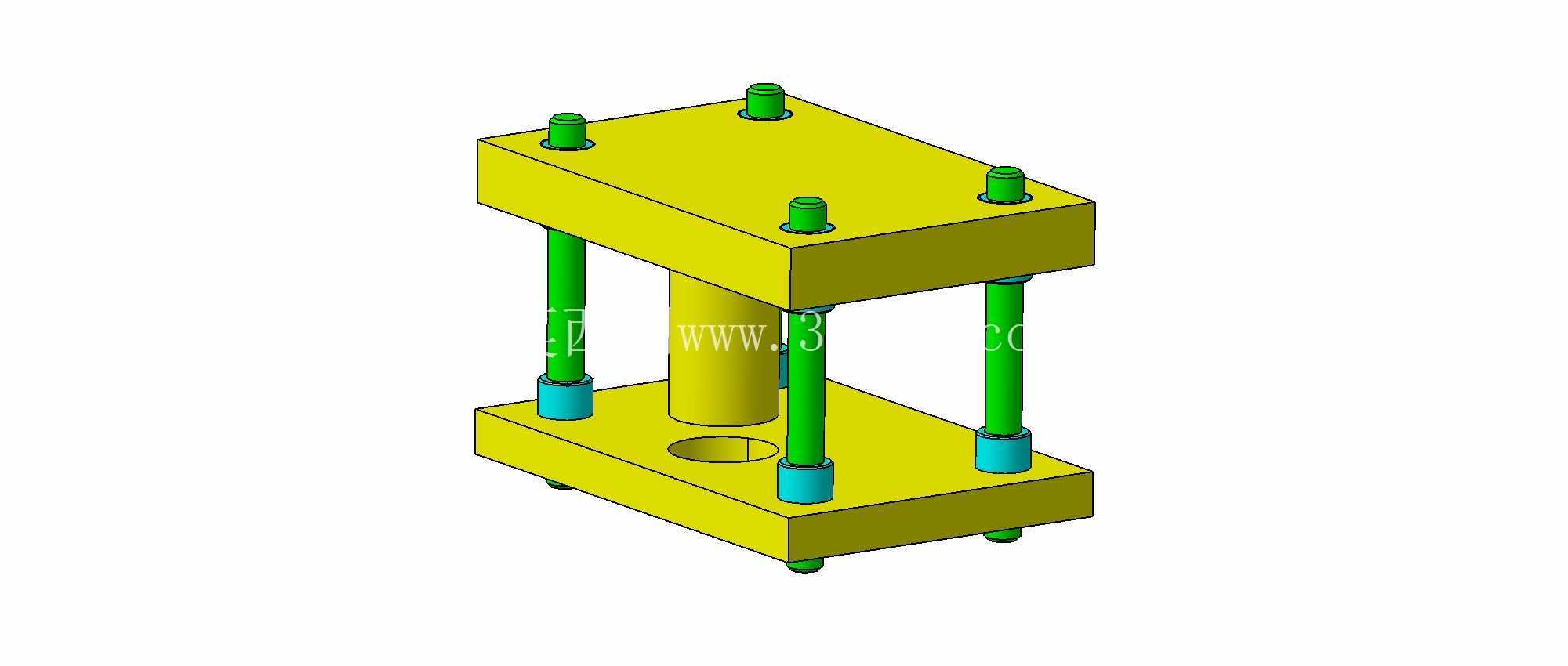

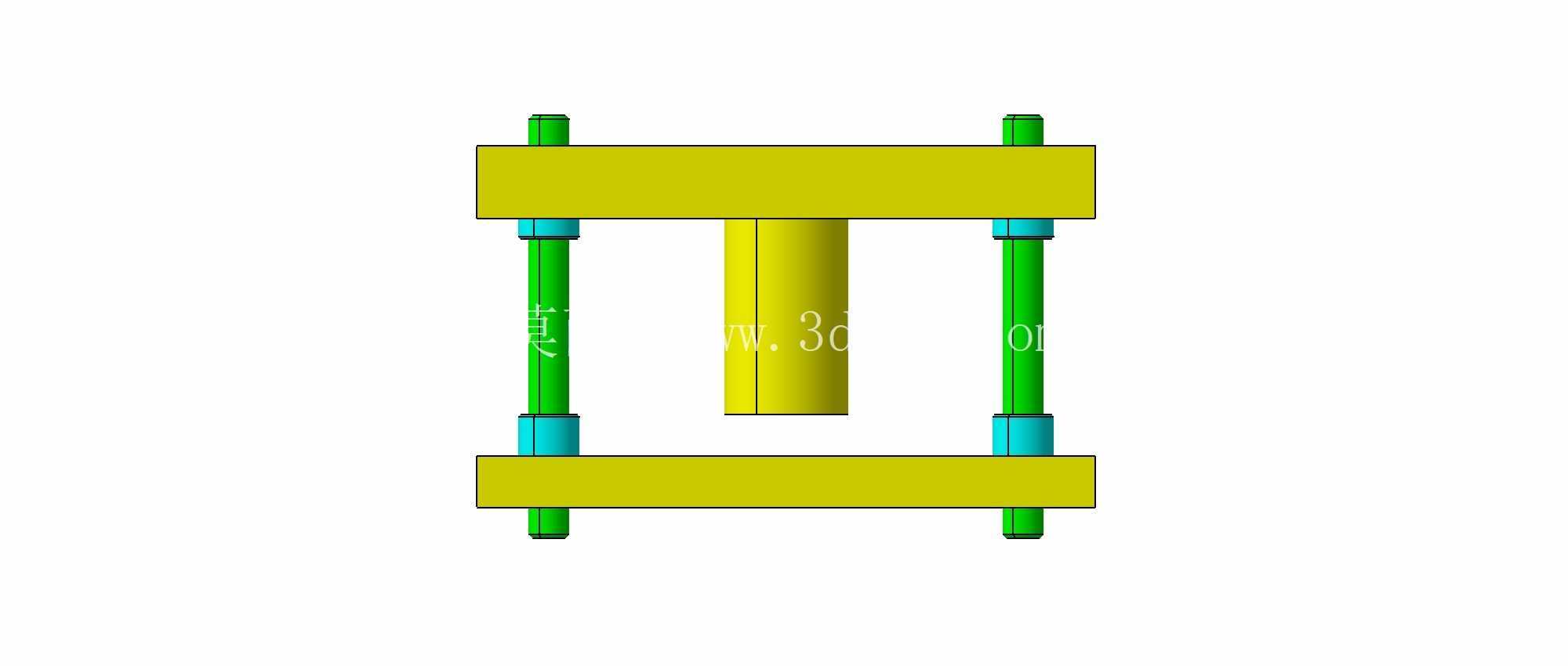

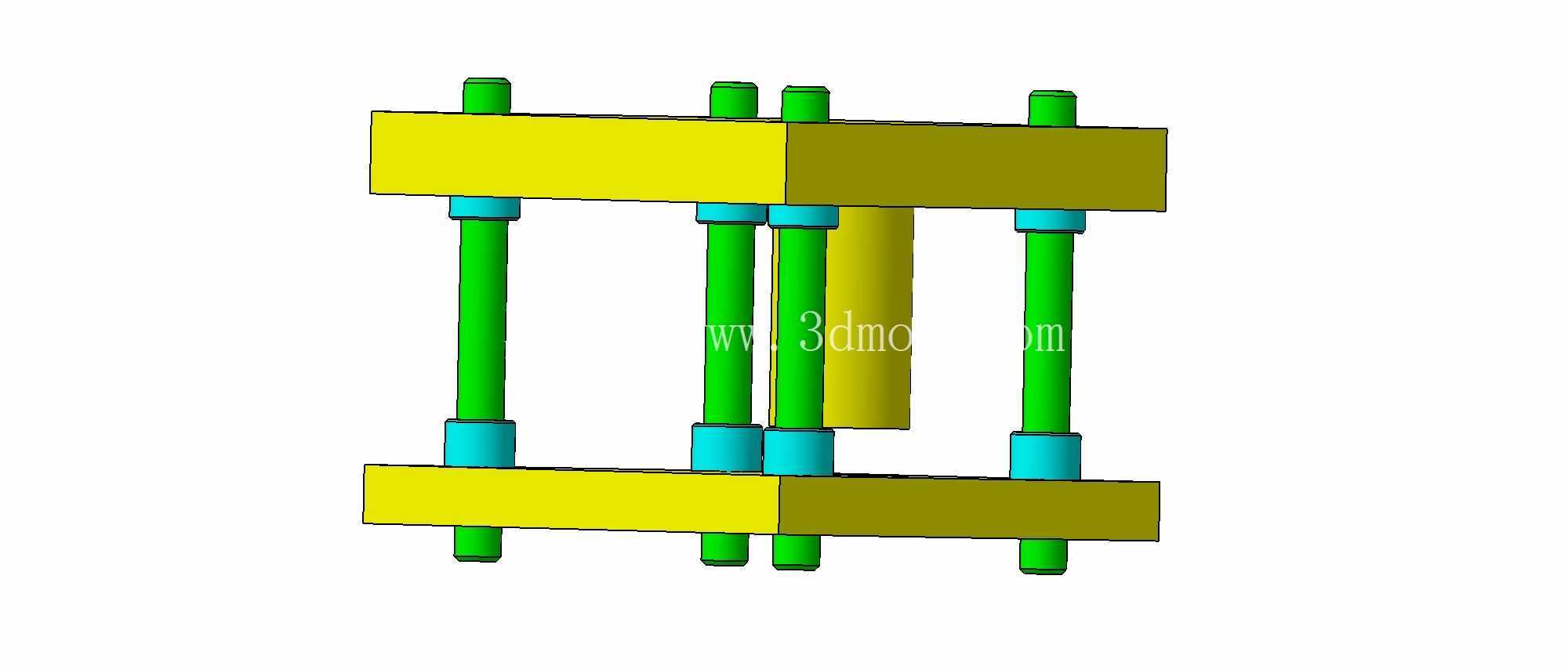

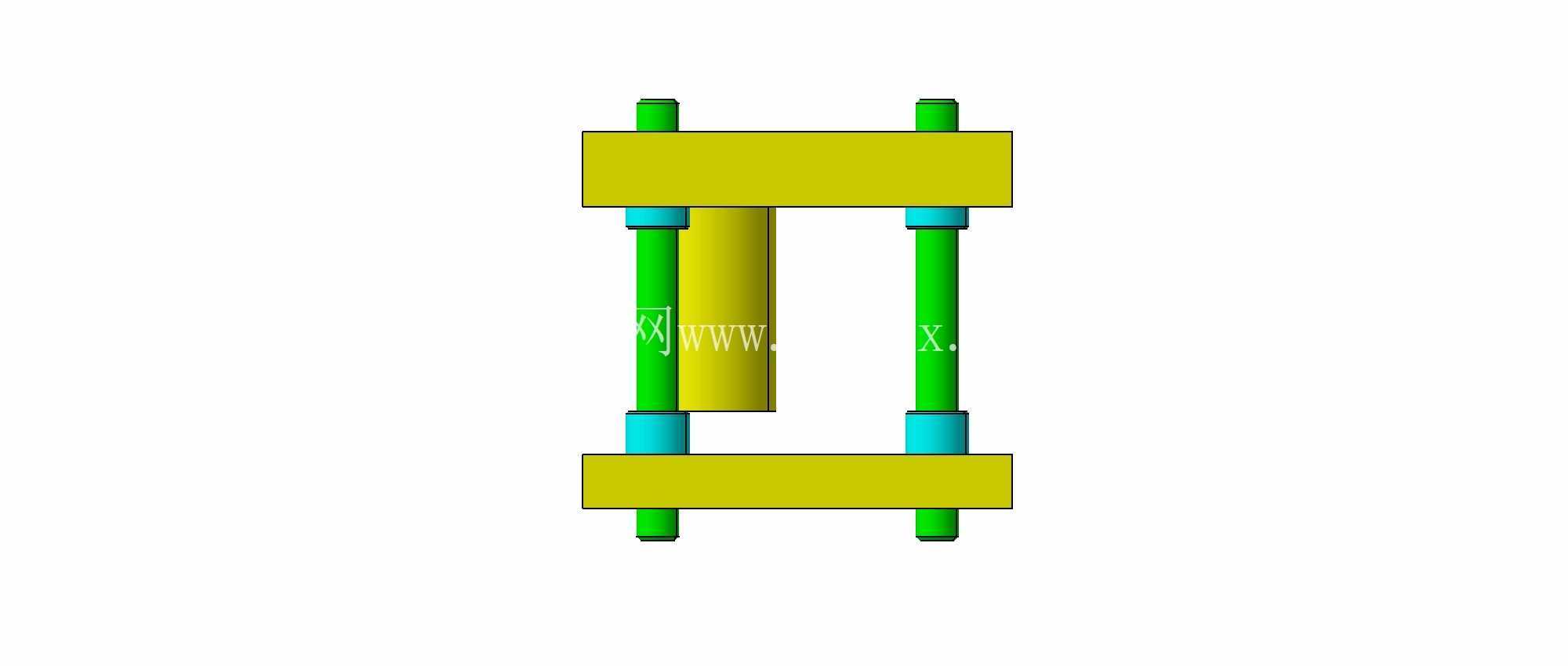

　　这套四柱导向立式冲压工装主要面向薄板金属件的批量成型工序，在五金冲压、家电外壳冲裁、汽车覆盖件浅拉延、电子接插件整形等场景中都能见到同类结构的应用。工装采用上下双平板加四根立式导柱的经典布置，上模座承担冲头、凸模的安装与压机滑块连接功能，下模座负责凹模定位、坯料承托以及工作台面固定，导柱沿四角对称分布，合模过程中为上下模提供全程直线导向，避免冲裁受力偏载导致凸凹模啃刃、错位。

　　从实际冲压工况来看，薄板料在冲切、弯曲、浅拉伸过程中会承受较大的横向交变载荷，若仅靠压机滑块自身导向，长期运行后滑块间隙磨损会直接反映到制件精度上，四角导柱配合导套的结构相当于在模架内部建立了独立的精密导向副，合模时导柱先于凸模进入导套，在刃口接触坯料前就锁定上下模相对位置，冲裁瞬间的侧向力由导柱副承担，压机滑块仅提供竖直方向的压制力，大幅降低设备精度损耗对制件的影响。

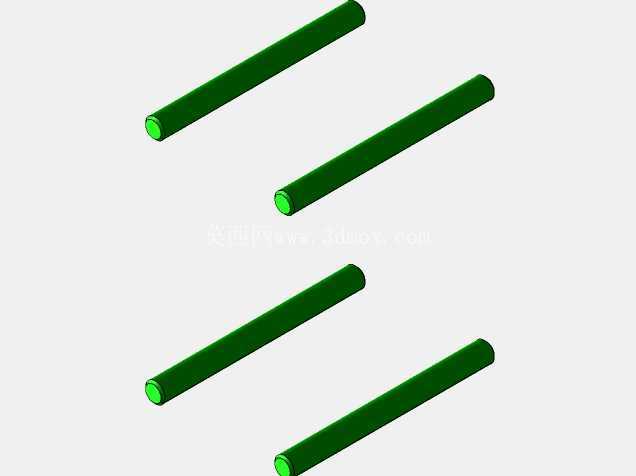

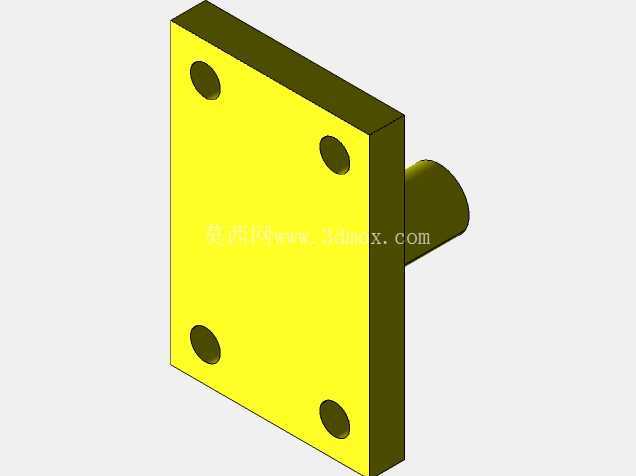

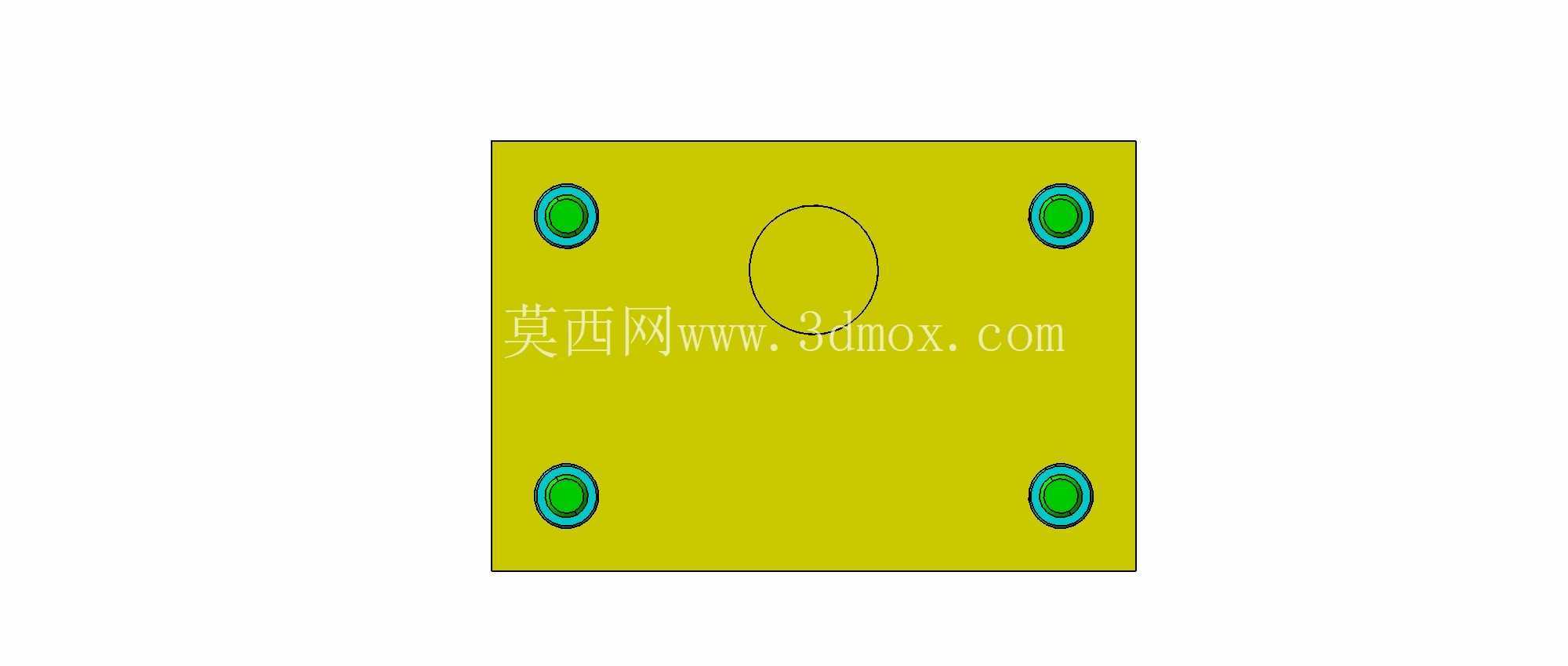

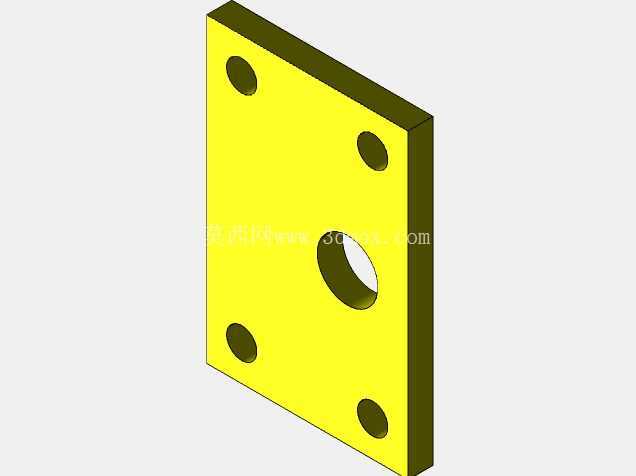

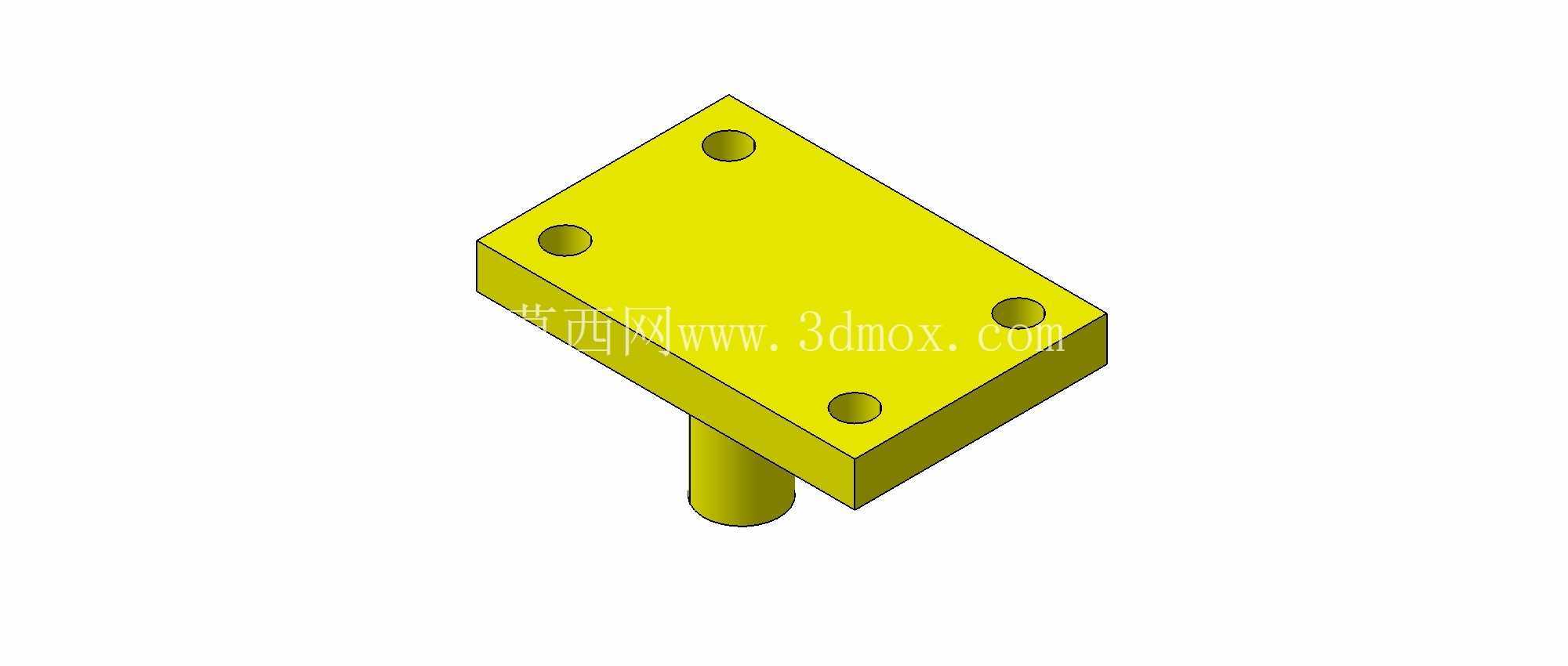

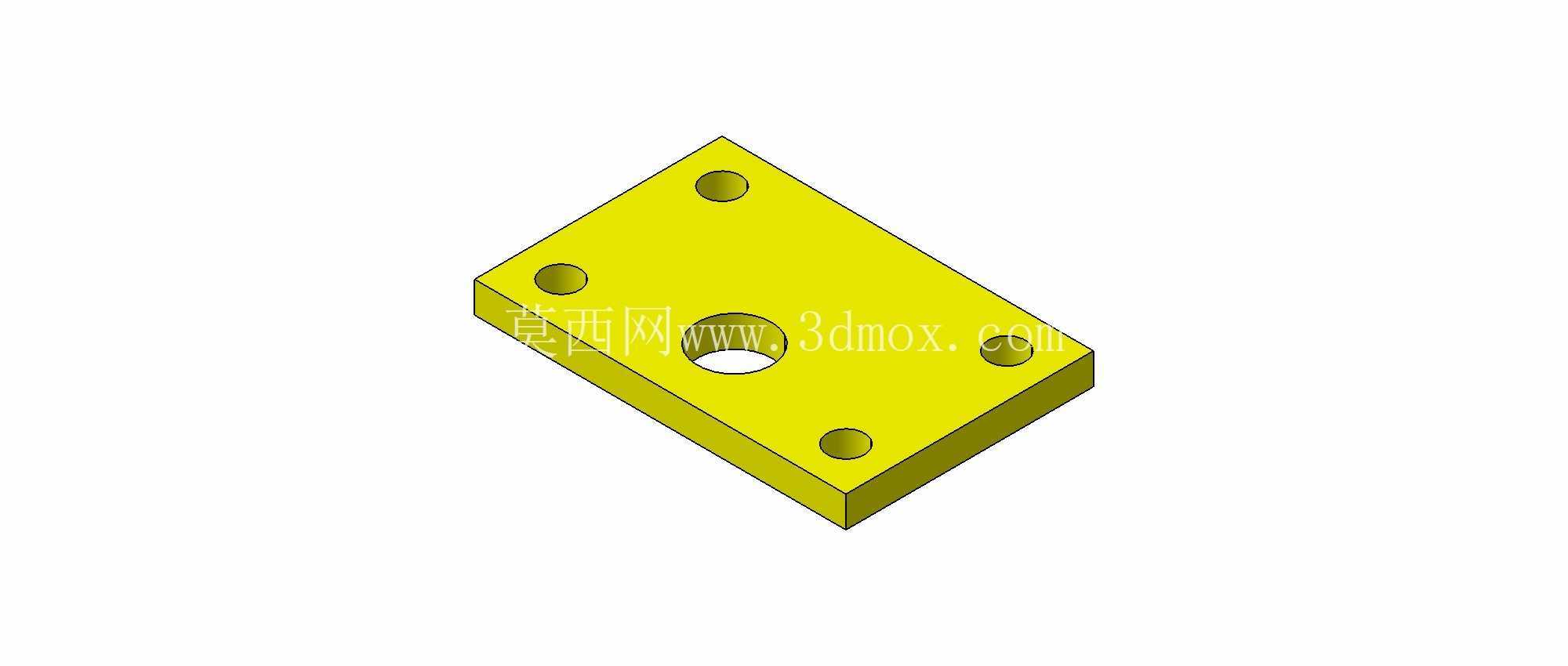

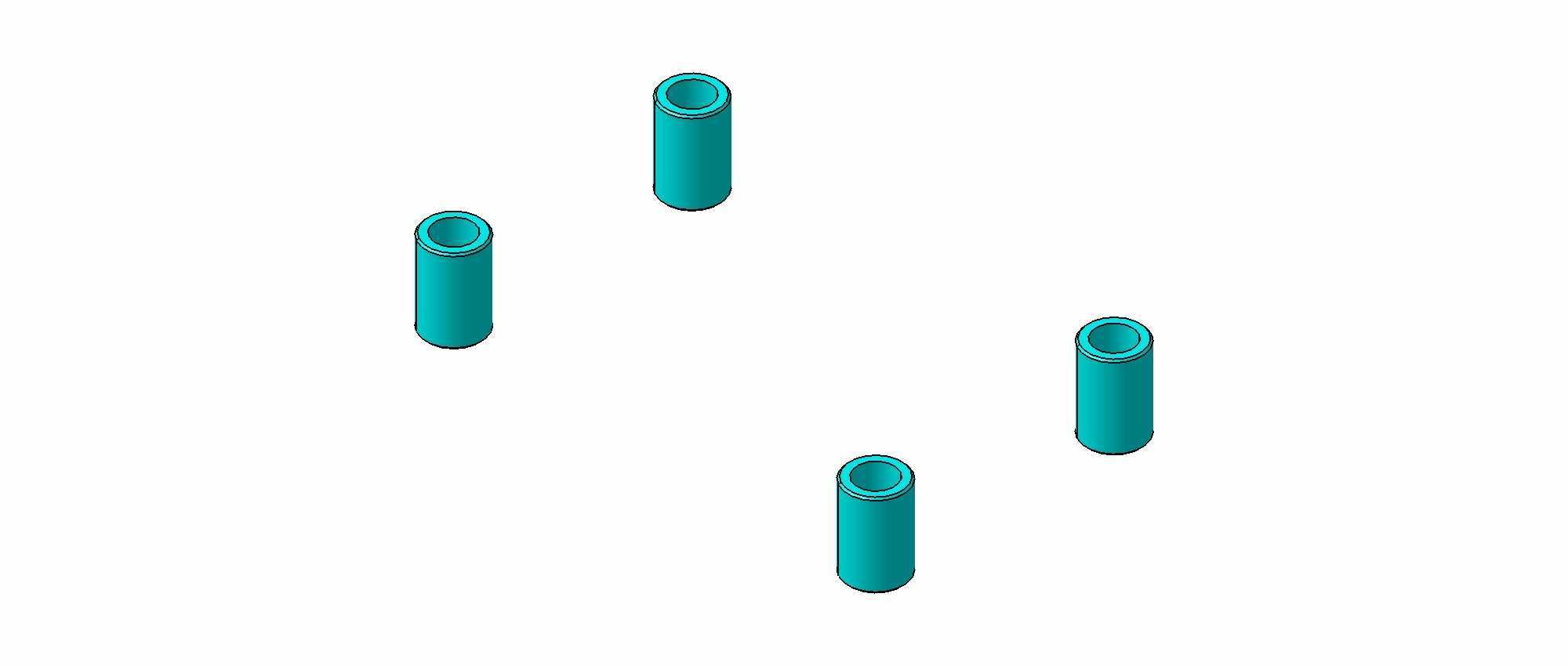

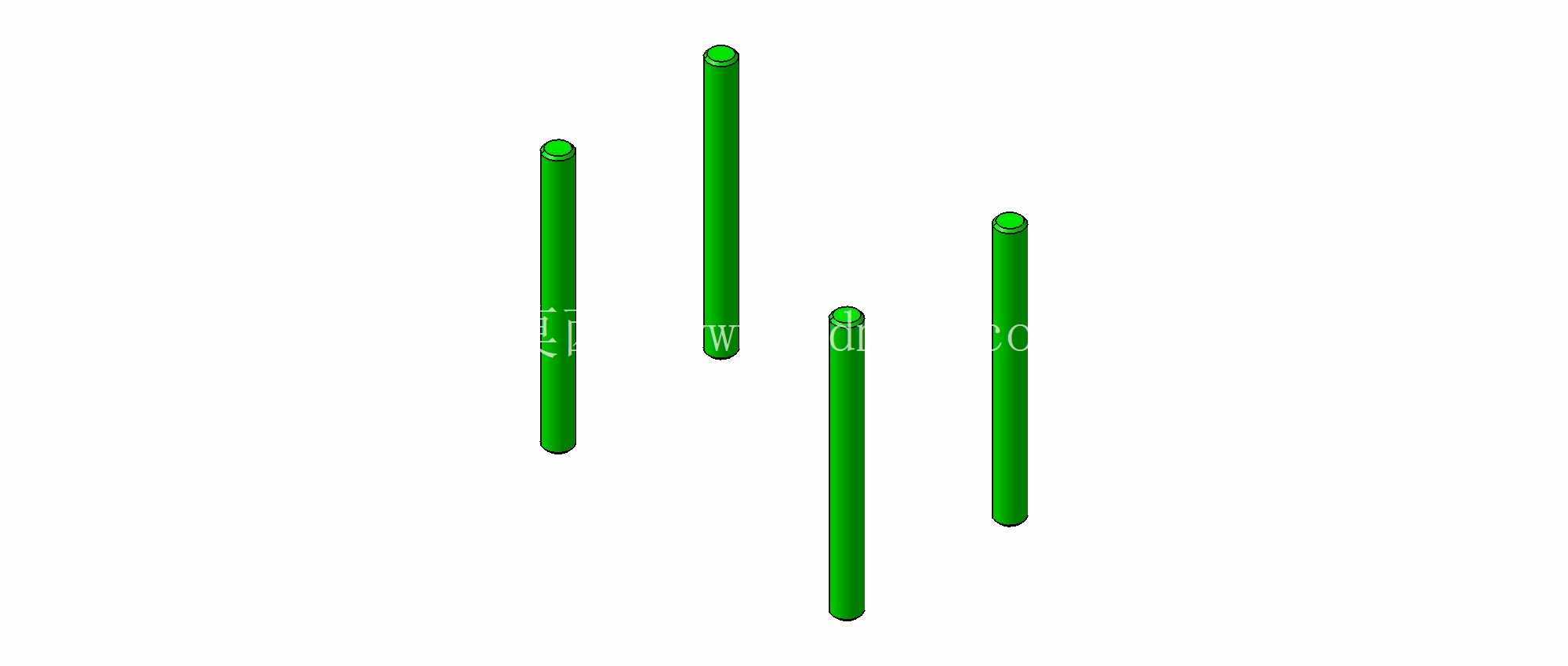

　　结构设计上，上下模座均采用厚实的矩形钢板加工而成，板面预留多组螺栓安装孔与定位销孔：上模座顶面的孔位用于和压机滑块法兰连接，底面排布凸模、固定板、卸料板的安装点位；下模座底面设置定位槽匹配工作台T型槽，顶面加工凹模安装沉孔、坯料定位挡块安装面以及落料漏料孔，图中下模座中心可见的通孔即为冲裁后成品或废料的排出通道，可直接对接工作台落料口实现废料自动滑落。四根导柱分别布置在模座四角远离成型区的位置，既避开凸凹模的安装空间，又让导向支撑跨距最大化，抗偏载力矩能力更强；导柱外部搭配的蓝色导套采用压装方式固定在下模座对应孔位，导柱与导套之间预留合适的滑动配合间隙，工作时配合润滑脂形成稳定油膜，降低往复开合的磨损速率。导柱上下两端伸出模座的部分都设置了轴向限位台阶，配合锁紧螺母将导柱牢牢固定在上模座，防止长期冲压振动导致导柱松脱窜动。

　　功能组件层面，该工装预留了完整的冲压功能拓展空间：上模侧可依次加装模柄、凸模固定板、弹性卸料板，卸料板通过内置弹簧或氮气弹簧提供压料力，合模时先将板料压紧在凹模表面再完成冲切，开模时又能把箍在凸模上的板料刮下；下模侧可安装凹模镶块、压边圈、顶料杆，针对拉延工序，压边圈会在坯料边缘施加恒定压边力，抑制材料流动过程中起皱，顶料杆则在开模后将成型件从凹模腔中顶出，方便机械手或人工取件。针对不同工序，只需更换凸凹模镶块，模架主体、导向组件均可通用，大幅降低多品种小批量生产的工装制造成本与换模耗时。

　　安装边界方面，模座的长宽尺寸需要和所用压机的工作台面、滑块底面尺寸匹配，四角导柱的外接轮廓要小于压机工作台的有效装夹区域，模座厚度需保证导套、凸模安装后有足够的啮合行程；闭合高度要落在压机装模高度调节范围内，即模具完全合模时上下模座总高度介于压机最小、最大装模高度之间，同时开模行程要保证上下模分开后，凸模完全退出凹模、板料送进空间足够。导柱的有效导向长度需要满足：滑块在上止点时导柱仍不脱离导套，全程保持导向约束，避免开模状态下导柱与导套错位后再次合模发生撞模事故。下模座的漏料孔位置要和压机工作台的落料孔对齐，保证冲裁废料顺畅下落，不会堆积在模腔内部刮伤制件表面。

　　建模过程中需要重点核对导柱与导套的同轴度、上下模座安装孔的位置度，所有配合面预留合理公差：导柱导套采用小间隙滑动配合，模座与固定板、镶块的定位面采用销钉定位保证重复装配精度，螺栓孔预留适当穿装间隙方便装配调整。整体结构受力路径清晰，压制力从滑块传入上模座，经凸模作用于板料后，反力通过凹模、下模座传递到压机工作台，四角导柱平衡侧向力矩，刚性足、导向稳，非常适合教学演示、工装方案设计参考以及中小型冲压件的生产开发使用。
