机用平口虎钳夹紧工装结构

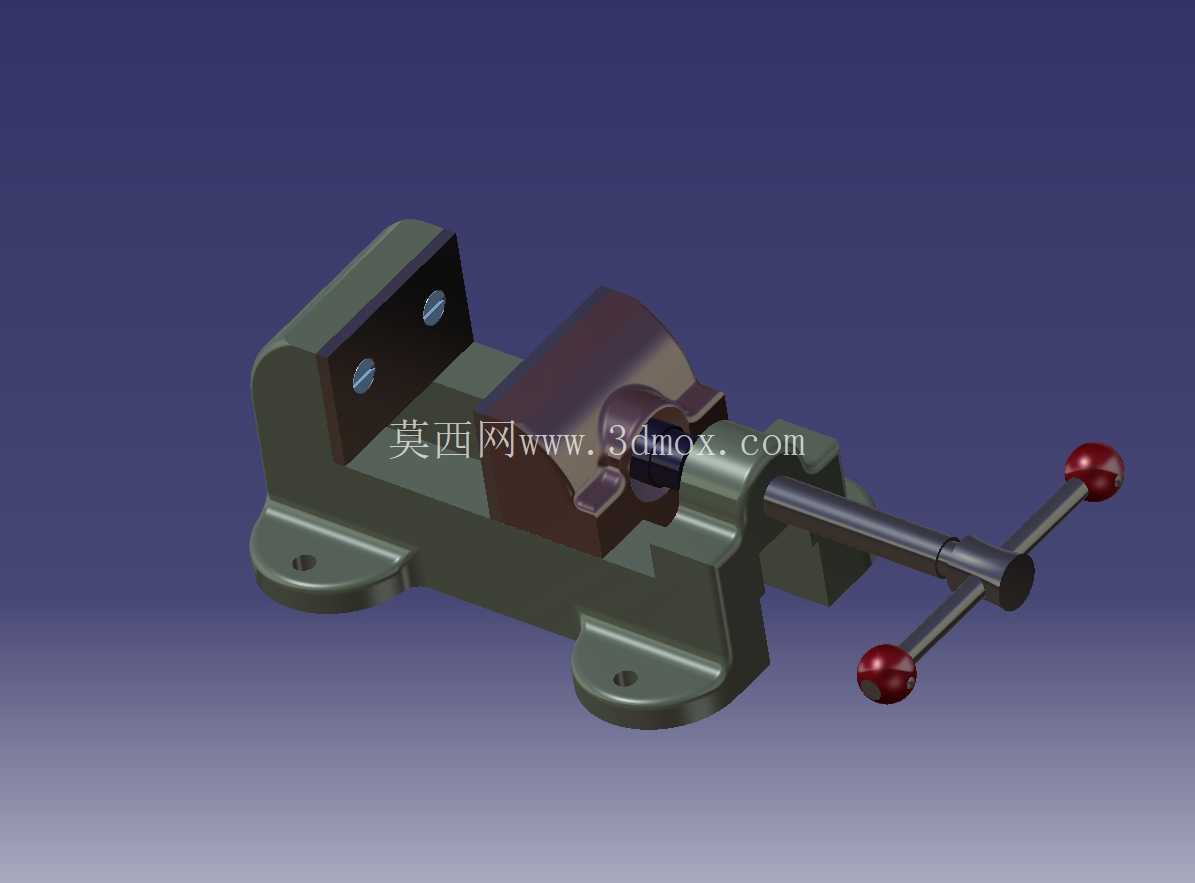

　　这套三维结构呈现的是机械加工现场常见的机用平口虎钳，主要用于铣床、钻床、磨床、钳工台以及小型加工中心上对坯料、半成品零件进行定位和夹紧。工件在切削、钻孔、倒角或修配过程中会承受横向力、扭矩和振动，虎钳通过固定钳身、活动钳身、钳口板和丝杠螺母机构，把操作力转化为稳定的夹持力，使工件基准面贴紧钳口，避免加工时窜动。

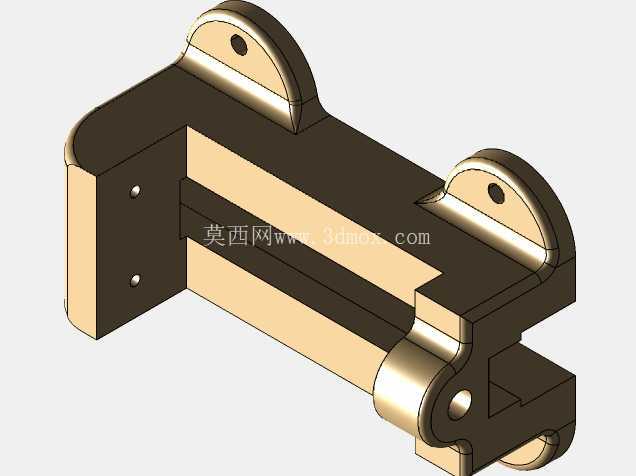

　　从结构布置看，底座承担整机承载与安装功能，两侧带孔耳板用于穿过螺栓，将虎钳固定在机床工作台或工装平台上。安装边界需要重点关注底座长度、耳板孔距、螺栓孔直径以及钳身高度；实际选型时，底座孔位应与工作台T型槽间距匹配，钳口闭合后的最高点不能与刀具路径、主轴端面或防护结构发生干涉。底座下方的支撑面应保持平整，若工作台平面度不足，夹紧后容易造成钳身扭曲，进而影响活动钳身移动和夹持精度。

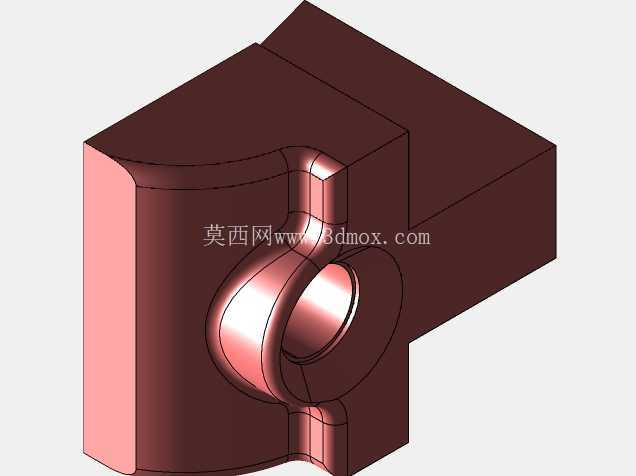

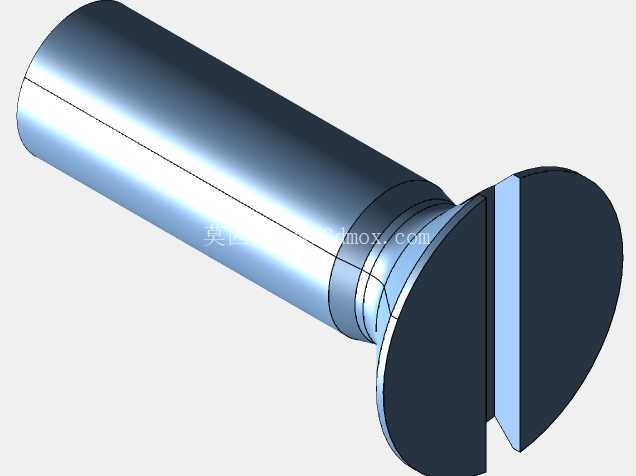

　　固定钳身与活动钳身构成主要夹持单元。固定侧承担定位基准作用，活动侧沿导向方向平移，两者之间通过导轨面配合约束侧向间隙。钳口板通过螺钉安装在钳身上，板面加工有细密齿纹，用于提高摩擦系数。夹持粗加工毛坯时，齿纹可以嵌入工件表面，增强抗滑移能力；夹持已加工面时，则可更换为光面钳口、铝质软钳口或带成型槽的专用钳口，以减少压痕并保证定位重复精度。模型中钳口板的螺钉位置、板厚和安装面均有明确表达，便于后续拆图生成易损件。

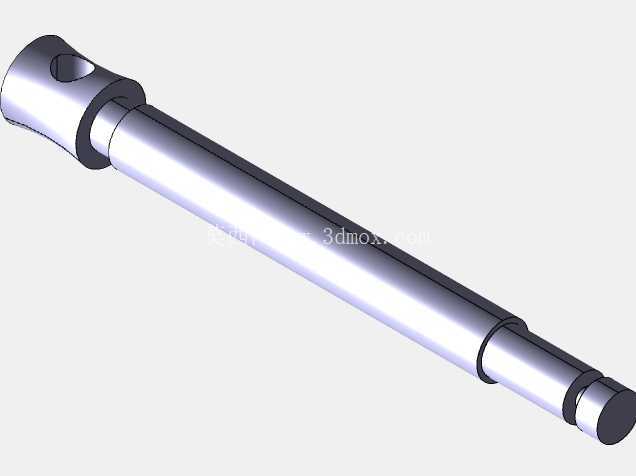

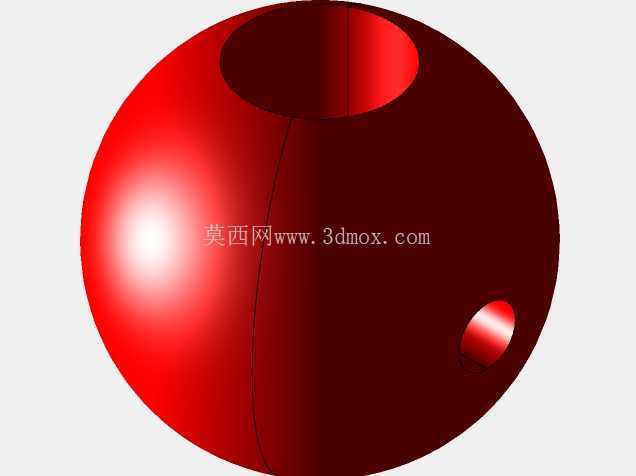

　　夹紧动作由丝杠、螺母和操作手柄完成。转动手柄时，丝杠绕轴线旋转，螺母带动活动钳身沿钳身导轨前进或后退，实现开口宽度调节。手柄两端设置球形握把，操作者可双手加力，在手动夹紧工况下获得足够扭矩。丝杠端部需要设置轴向限位结构，使丝杠只传递旋转运动而不产生大幅轴向窜动；螺母与活动钳身的连接则要承受夹持反力，因此配合区域通常需要足够的接触面积和壁厚。工程建模时，丝杠螺纹段、光轴段、台阶和手柄插孔应分别表达清楚，螺纹可按实际标准建立或采用简化示意，但装配关系不能省略。

　　该类虎钳的设计思路并不追求复杂动作，而是在刚性、导向精度、操作便利性和维护性之间取得平衡。钳身截面采用加高立壁和加强过渡，目的在于减小夹紧时钳口外张变形；底座耳板向外延伸，使螺栓压紧点尽量靠近受力区域，降低整机倾覆趋势。活动钳身与固定钳身的滑动面需要控制配合间隙，间隙过大时夹持长料会出现角度偏差，间隙过小则在切屑进入后容易卡滞。实际维护中，导轨面和丝杠应定期清理切屑并涂抹润滑脂，钳口板磨损后可单独更换，不必整体报废。

　　在应用场景上，小型虎钳适合夹持方块料、圆棒、板件和轻型机加零件；对于异形件，可在钳口上增加V型槽、定位挡块或仿形垫块，使工件快速找正。需要注意的是，虎钳夹持力并非越大越好，薄壁件、软金属件或精加工面在过大夹紧力下会产生弹性变形，松开后尺寸回弹；粗加工时可适当提高夹紧力并使夹持深度足够，精加工则应配合软钳口和较小压紧量。布置工件时，加工部位应尽量靠近钳口，避免悬臂过长引起振刀；对于高出钳口较多的零件，还需增加平行垫铁、侧向支撑或压板辅助固定。

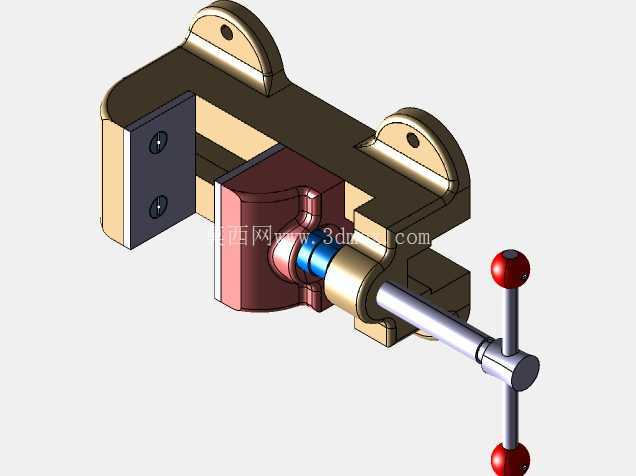

　　三维模型完整表达了底座、固定钳身、活动钳身、钳口板、丝杠、手柄、球头、螺钉等零部件的装配关系，可用于机构演示、工装方案沟通、非标钳口改型设计以及机加工艺布局参考。结构设计人员在借用该方案时，应结合工作台槽距、工件最大轮廓、切削力方向和刀具运动空间复核开口宽度、钳口高度、底座安装孔以及手柄旋转范围，尤其要确认手柄在最大夹紧位置不会碰到工作台、刀具或周边夹具，从而保证设备在真实加工环境中的可达性与安全性。
