可拓展折叠式户外模块化烧烤炉结构

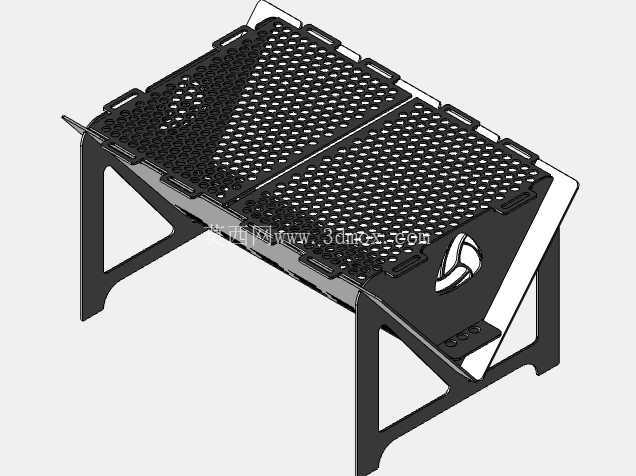

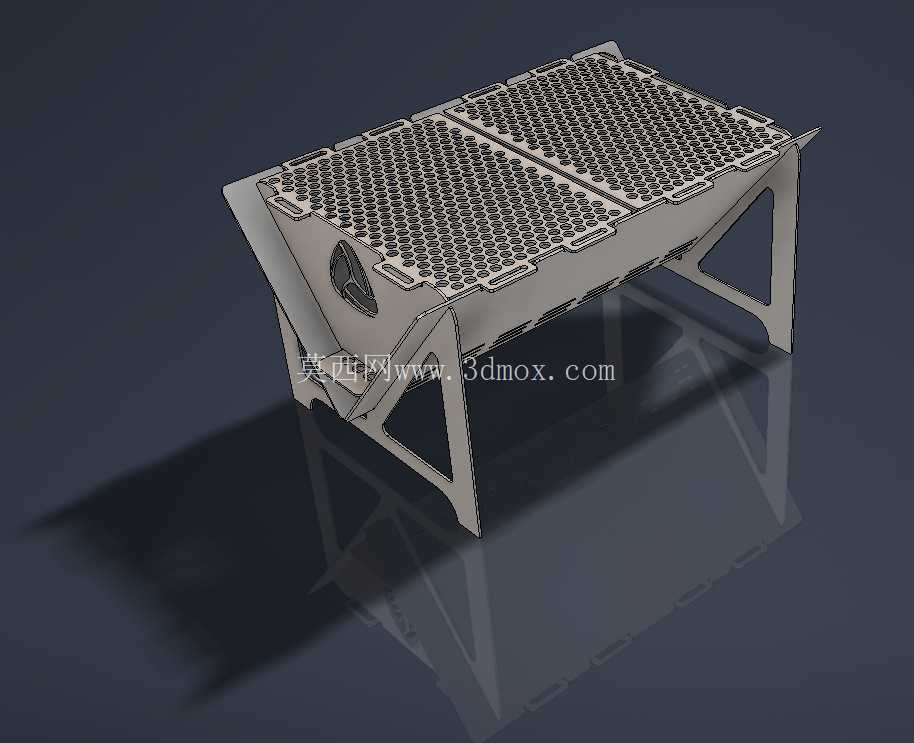

　　这套烧烤炉结构从户外炊具的真实使用痛点出发，没有采用市面常见的一体焊接炉体思路，而是把承托、通风、支腿、拼接、收纳几个功能拆分成独立钣金模块，使用者可以根据出行人数、食材类型和场地条件调整炉体形态。单人短途出行时可只装配单块烤面，占用背包侧袋即可携带；多人营地聚餐时能够将多组炉身沿侧边接口横向拼接，扩大烤制面积，也能切换为直接炙烤、烟熏慢烤、架网煎烤等不同工作状态。

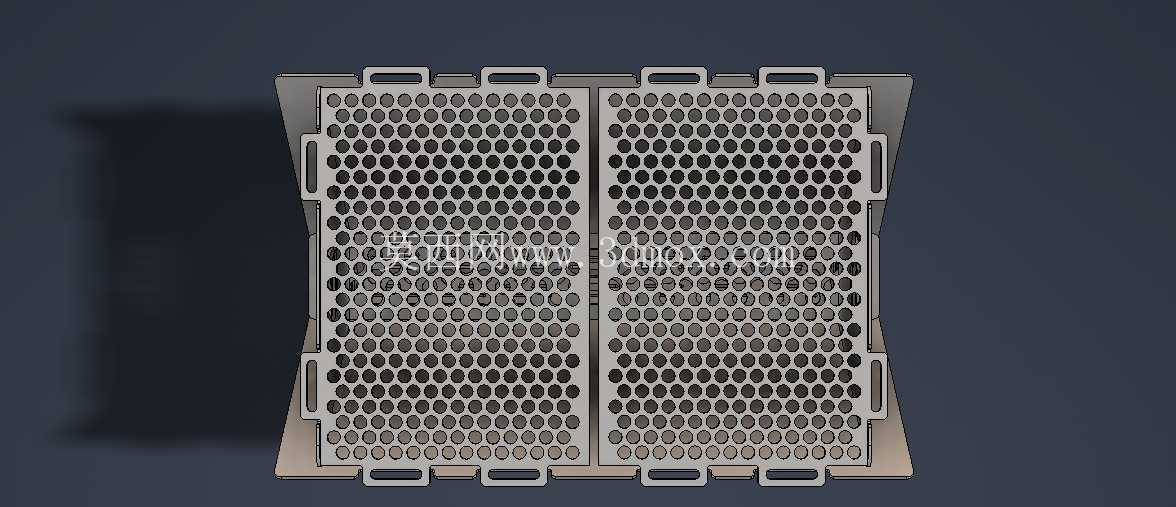

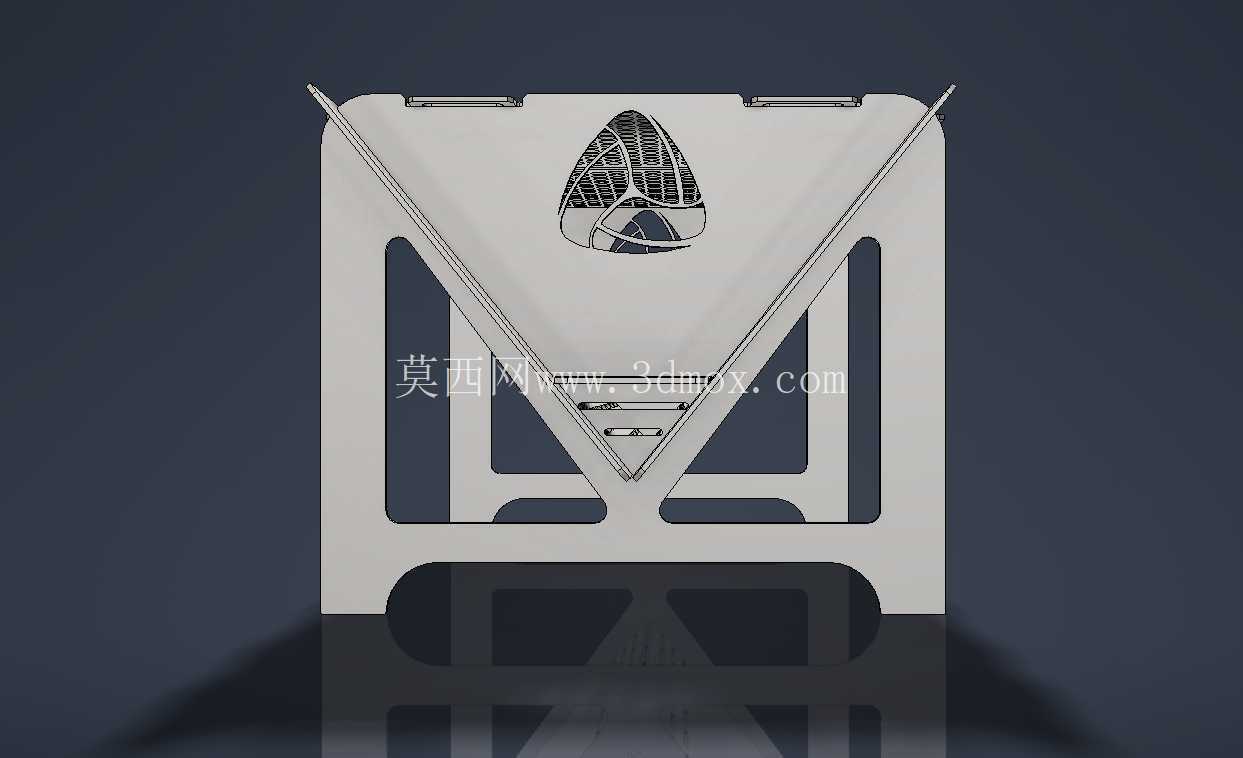

　　从结构工程师视角看，炉面采用密集冲孔网板，孔阵排布同时承担三项作用：均匀分布炭火热量、让油脂滴落并引入助燃空气、为食材提供稳定支撑。网板边缘预留折弯和卡扣特征，避免薄板受热后翘曲；炉体侧板通过折边形成截面加强筋，在材料厚度较薄的情况下仍能保持刚性。支腿采用斜撑式展开结构，落地点向外张开，重心落在支撑多边形内部，炉体在放置烤网、炭火和食材后不易侧翻；腿部与炉身之间的限位面决定展开角度，装配到位后无需额外工具即可形成稳定受力框架。

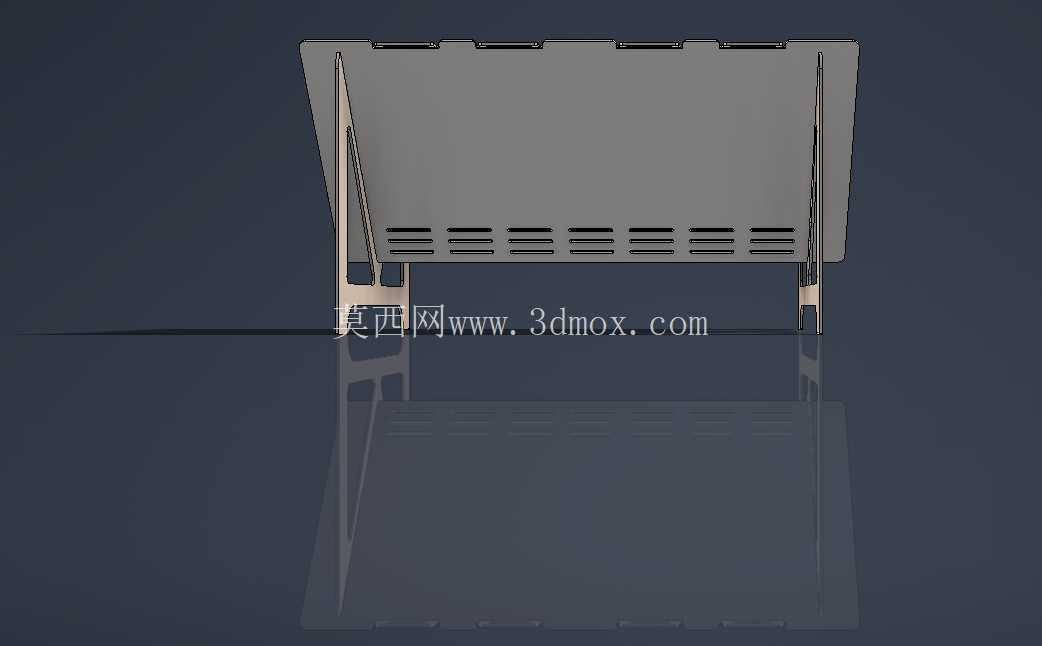

　　设计思路上，模块化并不只是简单拆分零件，而是让每个零件在收纳、运输和工作状态下都有明确位置。炉板之间通过侧边定位槽、插片或卡扣关系组合，装配顺序遵循先立侧板、再锁支腿、后铺烤网的路径，零件互换后仍能保持拼缝一致。通风口布置在侧板下部和端面区域，冷空气从低位进入，热气流穿过炭床向上排出，形成自然抽风效果；风门位置可通过替换挡板或调整开口面积改变燃烧强度，适合高温快烤和低温慢烤两类场景。

　　外形边界方面，折叠状态以扁平板材为主，各板件可叠放成近似矩形包，突出边均做折边或圆角处理，减少运输中的剐蹭。展开后炉面高度依据蹲坐和站立操作的舒适性设定，支腿跨距略大于炉体投影宽度，以适应草地、沙地、碎石地等不平整地面。若在硬质地面使用，足部接触面积可进一步加大；若在野外松软地面使用，也可在支腿下方垫石块或金属片，防止承重下陷。

　　建模时需要重点控制钣金展开尺寸、折弯半径、孔边距和装配间隙。烤网长期处于高温环境，材料应优先考虑耐热不锈钢或表面处理良好的冷轧钢板；薄板折弯处要避免孔位过于贴近弯曲线，防止热应力集中造成开裂。侧板与支腿的配合面不能只依赖视觉贴合，应在三维中检查干涉、运动包络和折叠堆叠顺序，尤其要确认支腿旋转到收纳位时不与风门、侧板加强筋冲突。

　　在应用场景上，该结构既适合露营、庭院聚会、车尾箱野餐等民用场景，也可为户外餐饮设备、营地公用烤台、便携炉具开发提供结构参考。若进入量产阶段，可在现有模块基础上增加接灰盘、挡风板、煎烤盘、串烤支架和侧边置物台，接口尺寸保持统一，就能形成一套可扩展的户外烹饪平台。整体结构强调少连接件、易清洗、可替换和 flat-pack 运输，对于钣金加工、激光切割、折弯成型以及小型户外装备产品开发都具有较强的实践参考价值。
