食品CIP系统等压灌装罐体结构

　　该罐体结构面向带CIP就地清洗功能的食品灌装工况，核心使用场景集中在蛋黄酱、调味酱、半流体膏状物料的等压输送与灌装前稳压环节。设备在生产线中承担物料暂存、压力平衡、管路切换和清洗介质导入的作用，罐体顶部集中布置阀件、检测接口和气动控制元件，侧面通过多组软管与硬管连接物料通路、压缩空气通路及清洗回路，能够在不拆解主体管路的情况下完成生产、吹扫、清洗等工序切换。

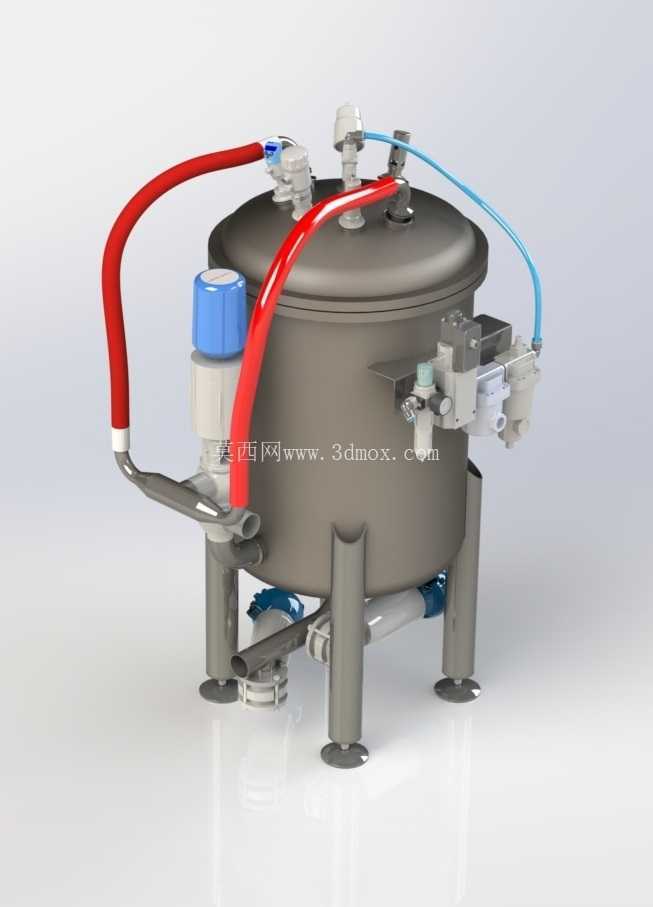

　　从结构布置看，主体采用立式圆筒承压腔形式，上盖为可拆卸快开式封头结构，盖体周边布置锁紧与密封连接点，便于内部检查、密封件更换和人工清理。罐体下部采用三支独立支腿支撑，支腿底部设置圆形可调脚垫，可补偿车间地面不平带来的安装偏差，同时避免支腿与潮湿地面积水直接接触。罐体底部并非单纯平底结构，而是设置低位排出口和侧向管路接口，使粘稠物料在生产结束后能够尽量靠重力汇集，减少酱料残留在罐底死角。

　　顶部管路设计是该设备的重点。红色软管用于需要柔性补偿的通路，能够吸收阀件动作、管路装配误差以及温度变化带来的轻微位移；蓝色软管则对应另一路介质或控制回路，与红色管路在空间上分开走线，降低后期维护时误接风险。硬管部分采用弯管过渡，管路走向沿罐壁外侧布置，既避免操作人员通行时磕碰，也让顶部阀岛、过滤调压组件和执行元件保持在同一维护高度。罐体侧上方安装的气动控制集成件包含阀体、执行器和附属连接件，适合与生产线气动系统联动，实现通路开闭、压力保持和排气切换。

　　在实际选型与布置时，需要先确认罐体总高、最大外径以及支腿落点范围。顶部阀件和软管最高点决定车间净空要求，侧面伸出的管路和控制组件决定设备与墙面、相邻输送设备之间的检修距离。支腿下方应预留水平调节空间，罐体周围应留出打开上盖、拆卸软管和观察底部排放口的操作面。若设备安装在食品车间，还需结合地面排水沟、清洗水枪位置和防溅围挡进行布局，避免CIP回流液体影响气动元件。

　　建模时，圆筒壳体、封头、支腿和管法兰可按实体零件分别建立，便于后续出工程图和焊接件拆分。软管不宜简单建成直线，应按实际弯曲半径绘制空间曲线，再生成带壁厚的柔性管体；这样既能检查软管与盖体、阀件之间的干涉，也能评估最小弯曲半径是否满足软管寿命要求。顶部接头数量较多，装配时应按接口功能分组，区分物料口、进气口、排气口、清洗口和检测口，防止三维布局中出现管路交叉却无法装拆的问题。

　　该结构的设计思路不是追求复杂外形，而是围绕食品流体设备的可清洗、可接近、可维护展开。罐体内部应尽量减少突出构件和难以冲刷的阴影区，外部管路则保留足够间距，方便观察泄漏和更换密封。对于蛋黄酱这类粘度较高、易附着的物料，等压腔还需配合平缓的管路转角和低位排放设计，避免局部存料。气动元件布置在罐体侧上方，可减少清洗液直接冲刷，但仍需考虑食品车间潮湿环境下的防护与排水。

　　整体来看，该模型适合用于食品灌装线方案布置、CIP清洗流程演示、罐体管路干涉检查以及维护空间校核。结构上兼顾承压腔体、柔性管路、气动阀组和支撑调节，能够较完整地反映等压灌装罐在生产线中的安装边界与工程细节。
