战术弹鼓供弹具外观结构三维数模

　　这套三维数模围绕圆盘式大容量供弹具展开，建模时先从整体轮廓入手，把弹鼓的扁平圆柱主体、周向加强凸筋、顶部出弹衔接段和底部标识区域逐一还原。实际结构中，弹鼓属于枪械供弹系统的外置附件，主要用于在持续射击场景下替代标准弹匣，提升单次装填后的容弹量，减少换匣频次；常见于战术训练场景的道具开发、影视游戏道具制作、气动玩具配件适配以及装备外观方案评审，不涉及实枪发射机构的功能实现。

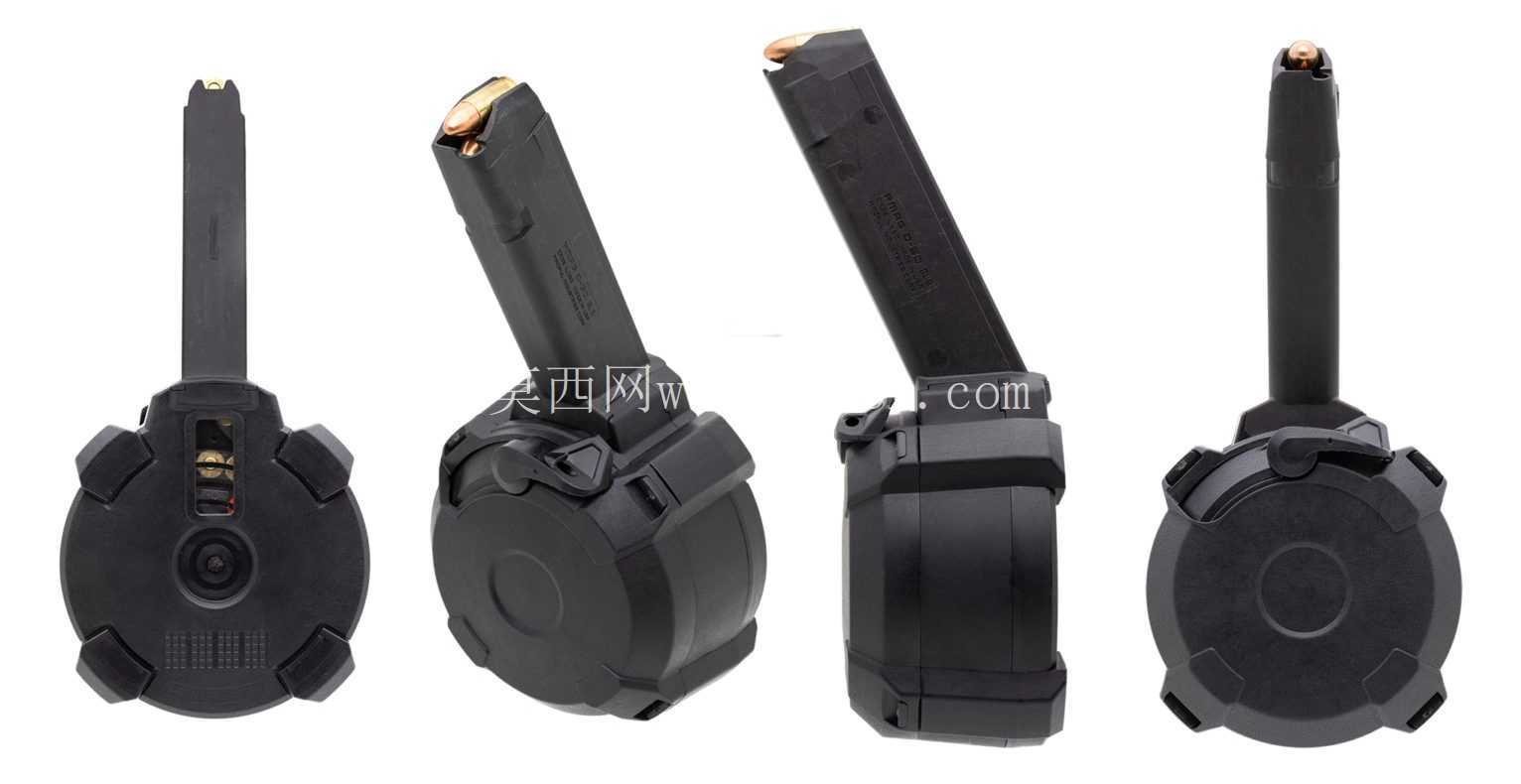

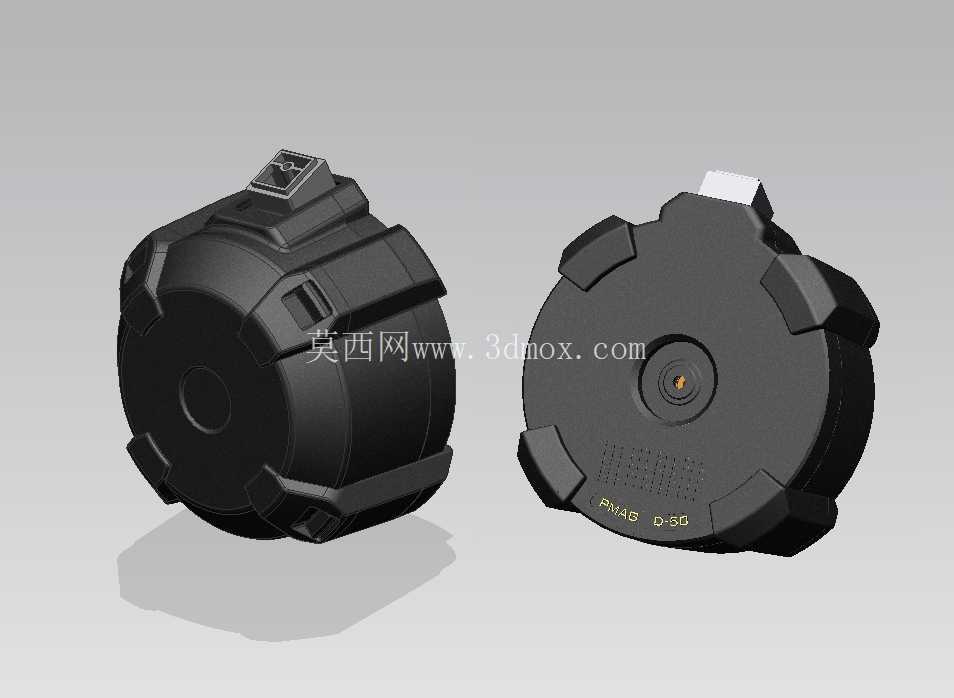

　　从外形尺寸边界看，该弹鼓采用低剖面圆盘布局，主体直径明显大于普通直弹匣，轴向厚度控制在较薄范围，装入枪械下方后，垂向高度比传统长弹匣更低，射手在卧姿依托、掩体后射击时，弹鼓底部不易触碰地面或掩体表面，人机姿态更稳定。数模中保留了壳体周向均匀分布的六处凸起护筋，这些筋位沿圆盘外缘间隔布置，既在跌落磕碰时保护主壳体，也能在粗糙地面临时放置时减少壳面磨损；顶部出弹口位置做了阶梯式卡位结构，对应适配座的插入导向，前端预留与弹匣井配合的限位轮廓，侧面做出防滑纹路和卡扣让位槽，保证装入后周向不发生转动。

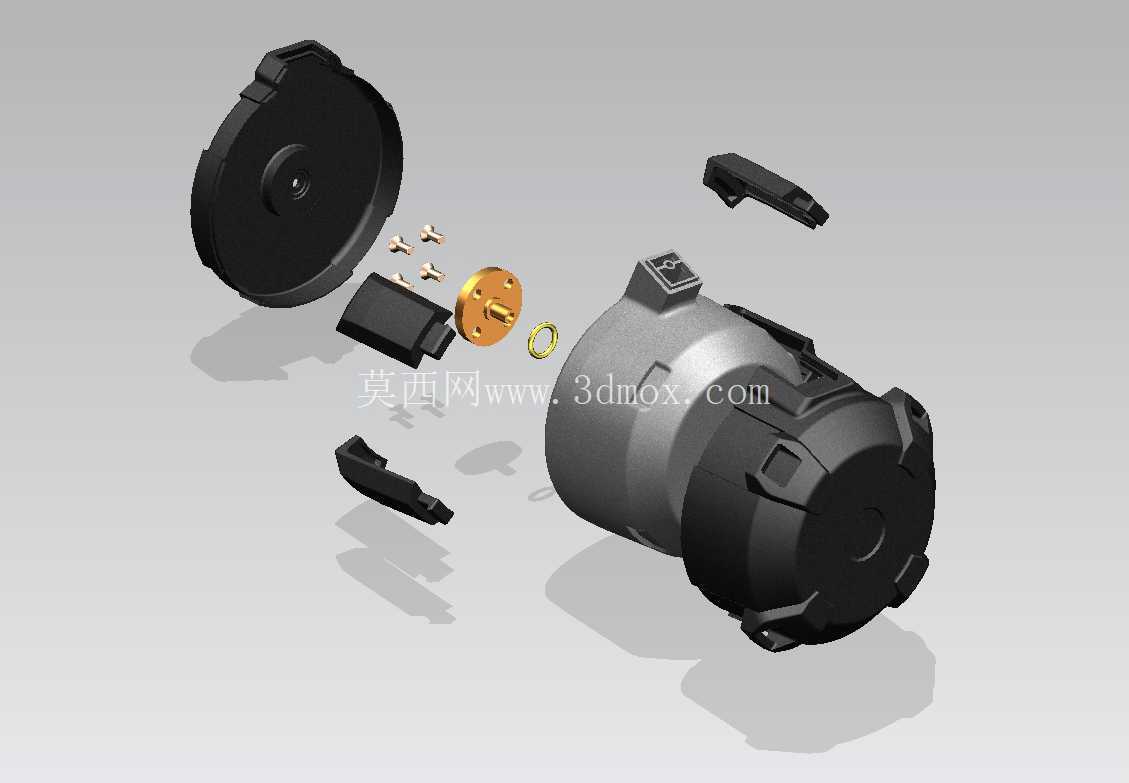

　　建模过程中对壳体分件逻辑做了区分：左右两半外壳通过止口拼合，外缘凸筋与壳体一体成型，避免薄壁区域出现应力集中；顶部出弹通道单独做出加厚基座，承受插入弹匣井时的侧向挤压力；底部中心保留圆形转轴端盖位置，对应内部发条或托弹转轮的装配轴心，端盖周围做浅凹刻区域，用于标注型号字符。表面纹理方面，壳体主体采用细颗粒磨砂质感，筋位边缘做小倒角处理，既消除3D打印或注塑时的锐边，也模拟实际尼龙聚合物配件的哑光外观；顶部卡扣区域单独做亮面小凸台，还原实物的标识牌细节。

　　适配设计上，数模重点核对了出弹口的外形包络、卡位凸耳间距和弹匣井插入深度，标注说明该外形仅针对特定HBL类弹匣井接口做适配验证，其余规格接口未完成匹配校核，后续若要适配不同平台，需要重新测量弹匣井内部尺寸，调整出弹口凸耳位置和壳体顶部避让斜面。工程使用时，这套数模可直接用于外观件3D打印样件制作，打印摆放时建议将圆盘大面贴近平台，减少支撑数量；若用于注塑开模评估，需要在两半壳止口处补充拔模斜度，在筋位根部增加圆角过渡，并预留内部发条、托弹板等零件的装配空间。整体结构没有复杂曲面特征，所有特征均为规则拉伸、旋转与倒角组合，便于结构工程师在此基础上修改容弹槽排布、调整壳体直径或拓展不同接口版本，满足道具开发、战术配件外观验证和教学演示中的建模参考需求。
