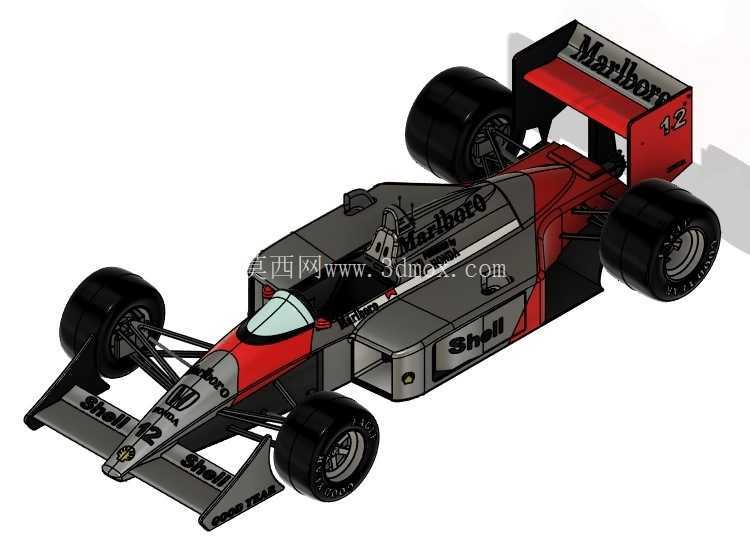

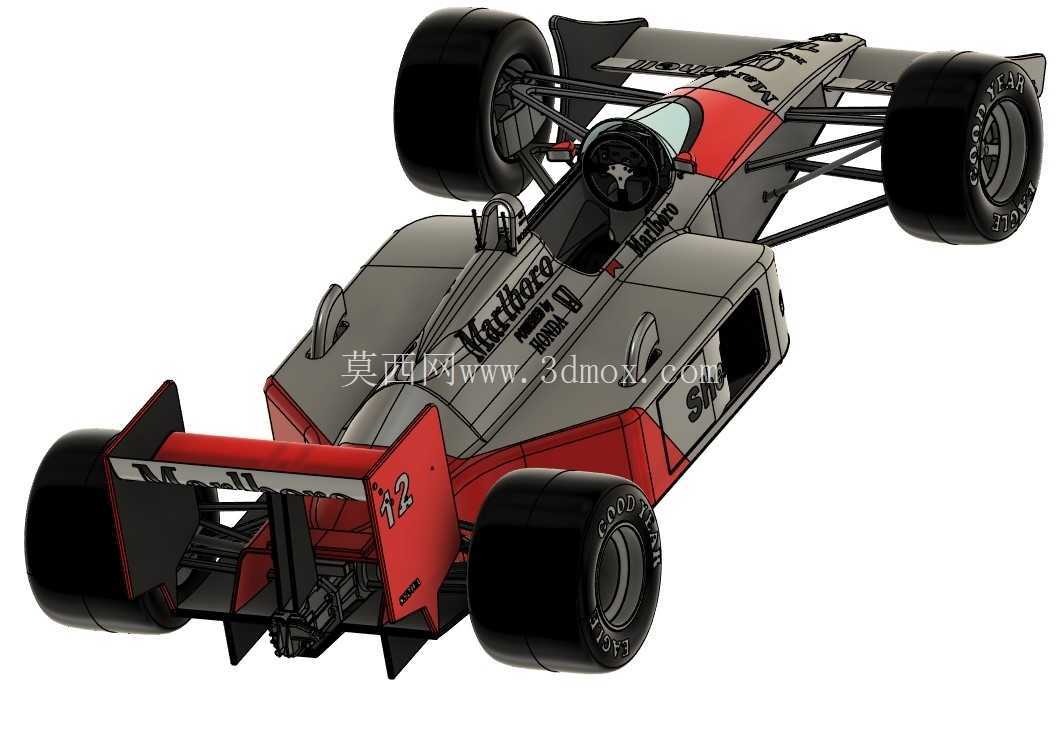

迈凯伦经典F1方程式赛车精细三维结构

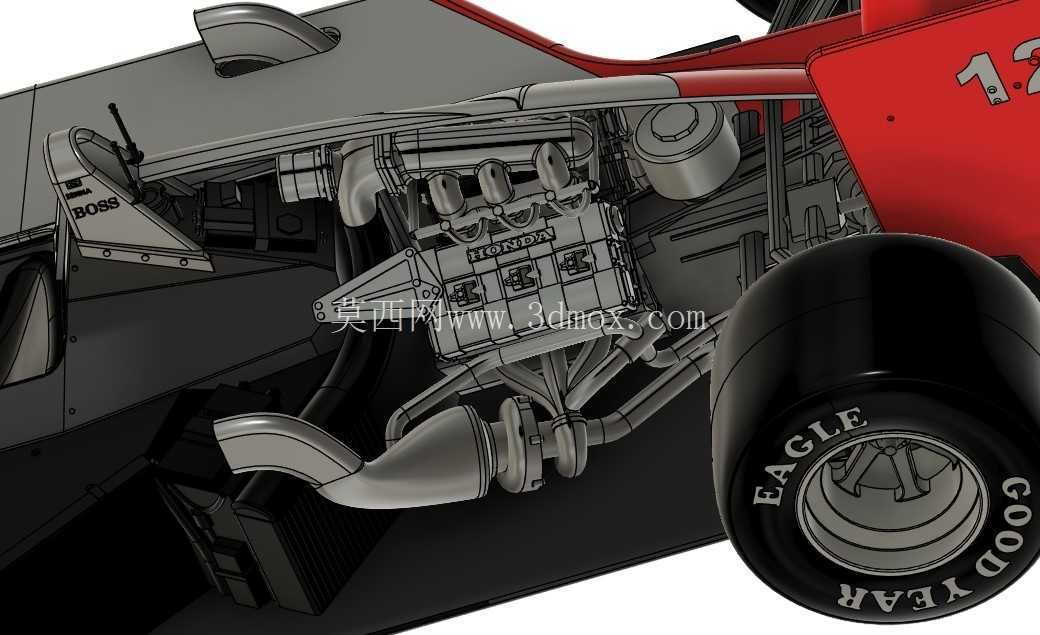

　　这套三维建模作品还原了八十年代末迈凯伦传奇一级方程式赛车的完整机械结构，从工程视角拆解了场地竞速赛车的布局逻辑与各系统匹配关系。建模过程中首先梳理了方程式赛车独有的中置动力总成布置逻辑：动力单元被安置在驾驶舱后方、后轴之前的核心区域，这一布局完全服务于轴荷分配的严苛要求，场地竞速车辆需要在高速过弯时让前后轴载荷尽可能趋近均衡，避免转向不足或过度转向打破抓地极限。车身外覆盖件的建模没有采用民用车辆的圆润曲面思路，前翼被设计为多层可调翼片结构，翼片角度、端板高度都对应不同赛道的下压力需求——高速直道占比高的赛道会调低翼片攻角减小风阻，多低速弯的街道赛则加大攻角换取前轮下压力，前翼下方的导流槽会将迎面气流导向车身两侧，避免气流直接冲入前轮湍流区造成额外阻力。

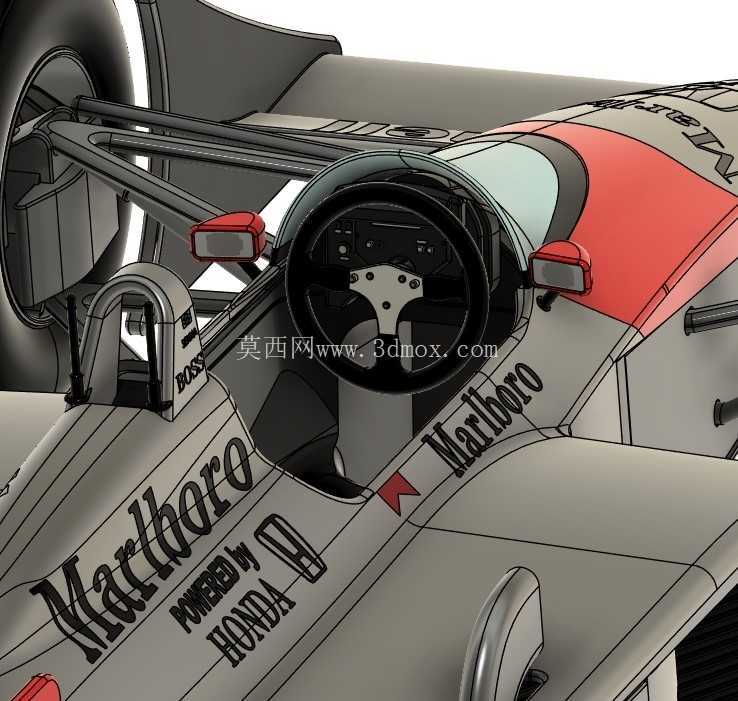

　　车身侧箱的造型做了收窄处理，侧箱内部预留了散热器、油冷器的安装空间，外表面的导流曲面会把高速气流引入散热通道，带走动力单元与传动系统工作产生的热量，侧箱下方的气流通道同时承担梳理车底气流的作用，配合后扩散器结构形成车底低压区，将整车牢牢压向赛道表面。驾驶舱区域按照方程式赛车的安全规范建模，单体壳座舱的轮廓预留了六点式安全带、赛车座椅、头盔容纳空间，方向盘位置按照车手半躺驾驶姿态设定，踏板组布置在座舱最前端，转向柱角度匹配赛道驾驶的操控行程。前后悬架均采用双叉臂独立结构，推杆式减震布局把减震器与弹簧组件安置在车身内部，既减少了外露部件带来的空气阻力，也让悬架运动几何参数可以精准调校：叉臂的铰接点位置、防倾杆刚度、减震阻尼都可以根据赛道铺装平整度、弯道特性做对应调整，轮毂采用方程式赛车专用的中央锁止结构，轮胎建模还原了干地光头胎的胎面轮廓，胎壁厚度、轮胎外径都符合当时F1赛事的技术规则边界。

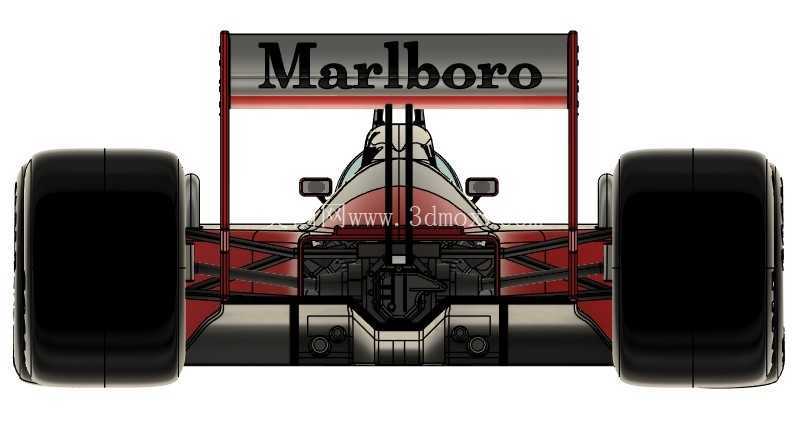

　　尾翼部分采用高低位双层翼面设计，尾翼端板整合了赛事号码牌与赞助标识的安装位，尾翼支架直接连接后变速箱壳体，保证高速下翼面承受的巨大下压力可以直接传递到后悬架结构，不会出现支架形变导致翼片角度偏移。传动系统的布局沿着车身中轴线向后延伸，变速箱采用横置排布，半轴连接后轮驱动，差速器为可调式限滑结构，适配出弯时油门全开的动力输出特性。整车的安装边界完全贴合赛事规则对轴距、轮距、车身宽度、高度的限制，前悬伸出长度、后悬尾翼突出量都在规则允许的范围内做空气动力学优化，建模时各部件的装配间隙都参照实车维修装配要求预留：车身覆盖件与车架的连接点、悬架铰接点的衬套空间、管线排布的预留通道都没有出现干涉问题。

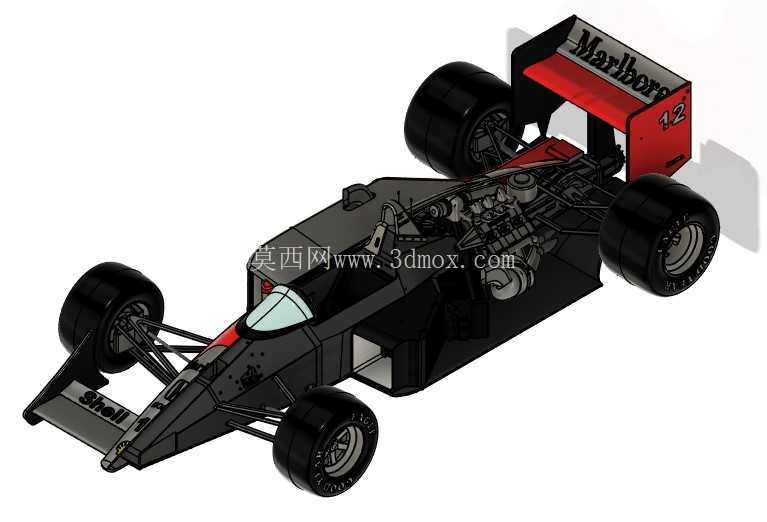

　　从应用场景来看，这套模型既可以用于赛车工程教学中讲解方程式赛车的总体布局思路，也能作为汽车空气动力学课程的演示案例，帮助结构设计从业者理解竞速车辆在性能优先级上的设计取舍——所有外形曲面、结构布置都围绕圈速提升这一核心目标，不存在民用车辆上为了乘坐空间、储物需求做出的妥协。建模时对车身涂装分色、标识位置的还原，也保留了这款传奇赛车的外观特征，内部结构的分层建模让使用者可以单独拆解车架、动力总成、悬架、空气动力学套件各个模块，清晰观察各系统之间的装配关系与运动逻辑，比如转向时前轮的跳动行程、悬架压缩时推杆的运动轨迹、翼面角度调整对气流走向的影响，都可以在三维环境中直接做运动干涉校验，为赛车改装、赛事工程学习提供直观的结构参考。
