钢管桁架式燃油竞速卡丁车整车结构

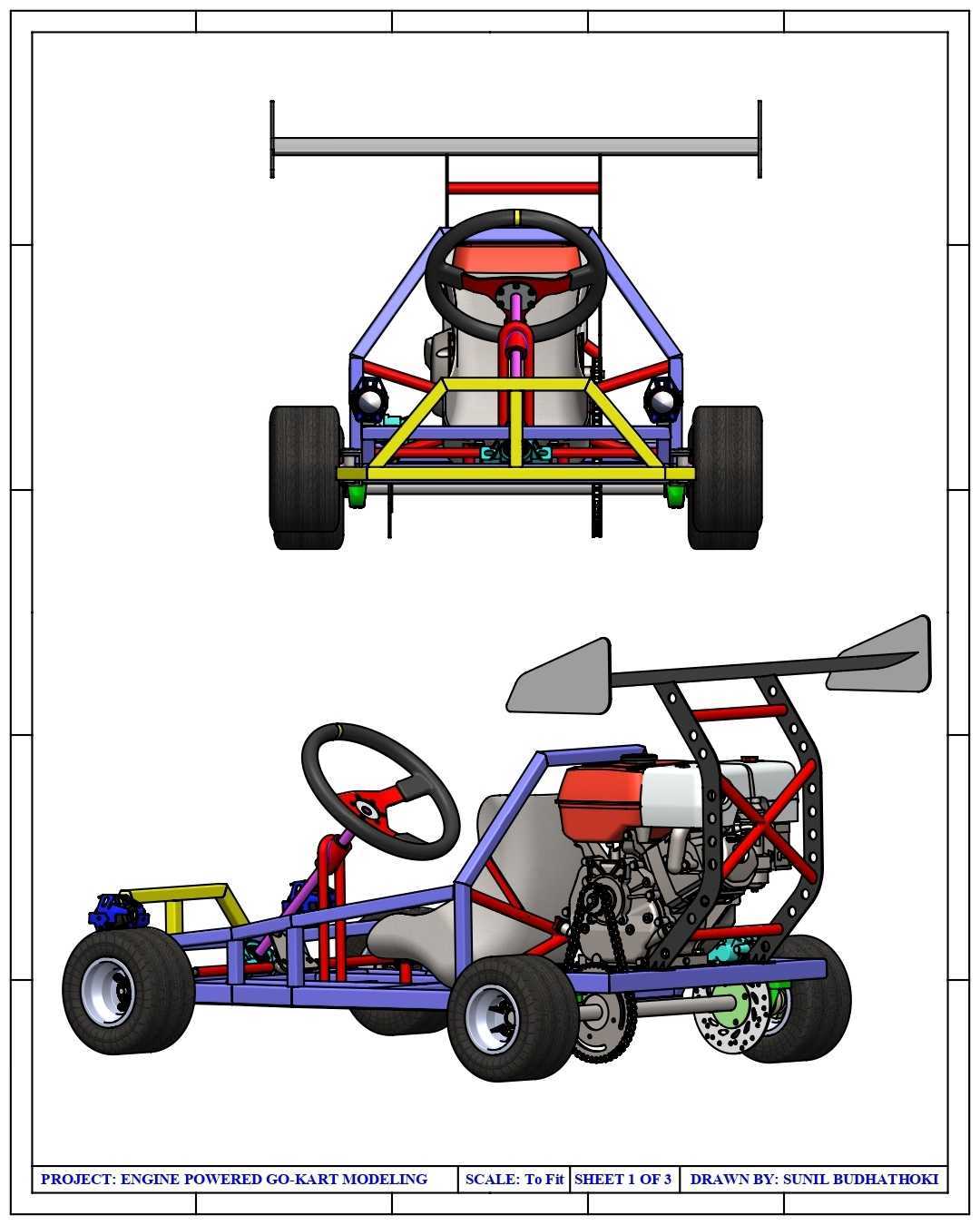

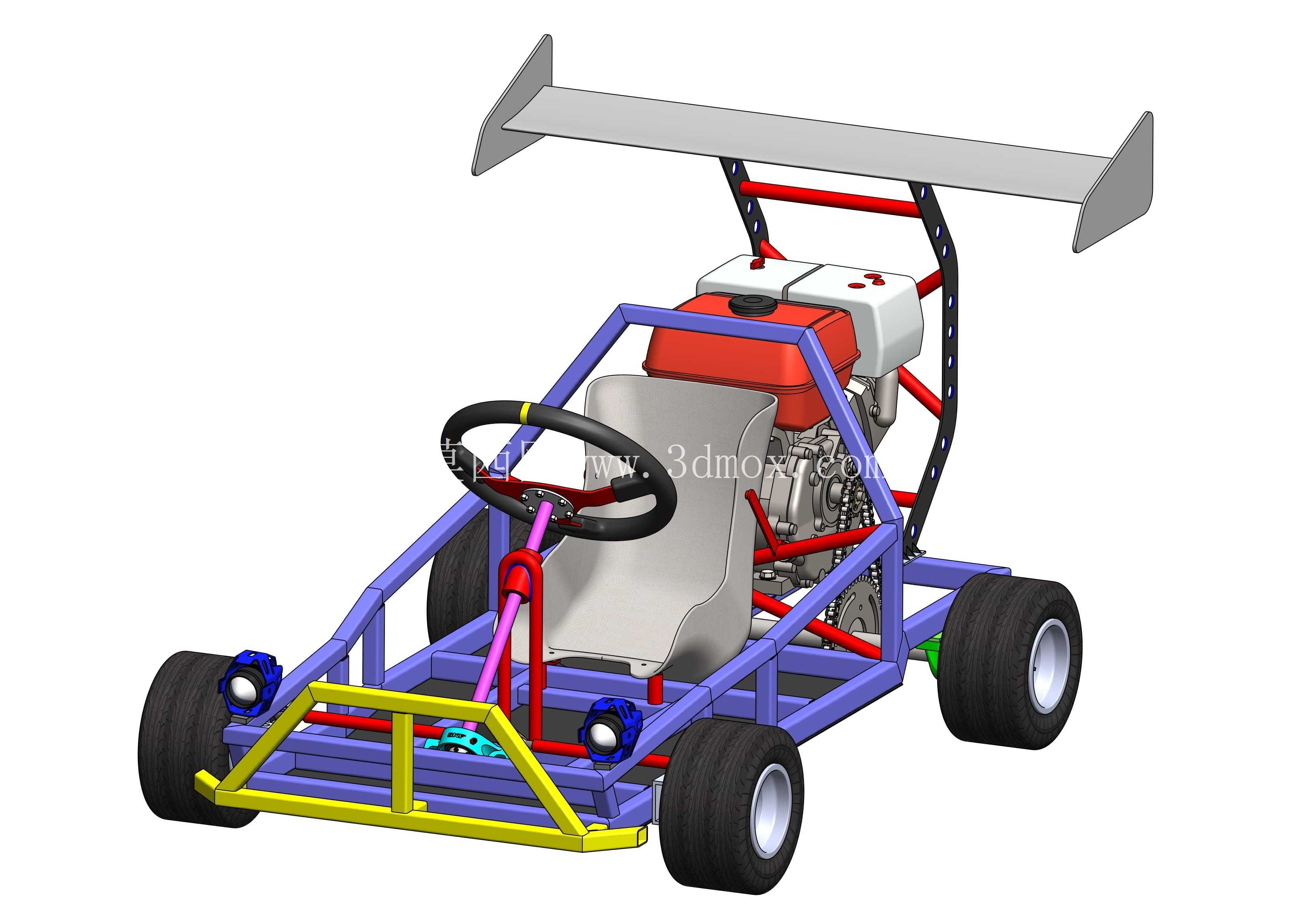

　　这套整车结构围绕小型场地竞速与非铺装路面行驶需求搭建，核心承载部分采用空间钢管桁架形式，管材在三维环境中按受力走向分段弯折、对接，主环、侧边防撞梁、前悬安装支点与后动力承载段形成连续传力路径。车架前部以醒目的黄色管材构成低位防撞框，既承担正面碰撞时的吸能作用，也为转向节、制动管路和前悬拉杆预留安装界面；中部座舱区域围绕驾驶员坐姿布置，座椅贴合桶型支撑形态，方向盘通过转向柱与下部转向机相连，踏板组在驾驶员脚部空间内按制动、油门操作行程排布，保证操控时肢体动作幅度处于合理范围。

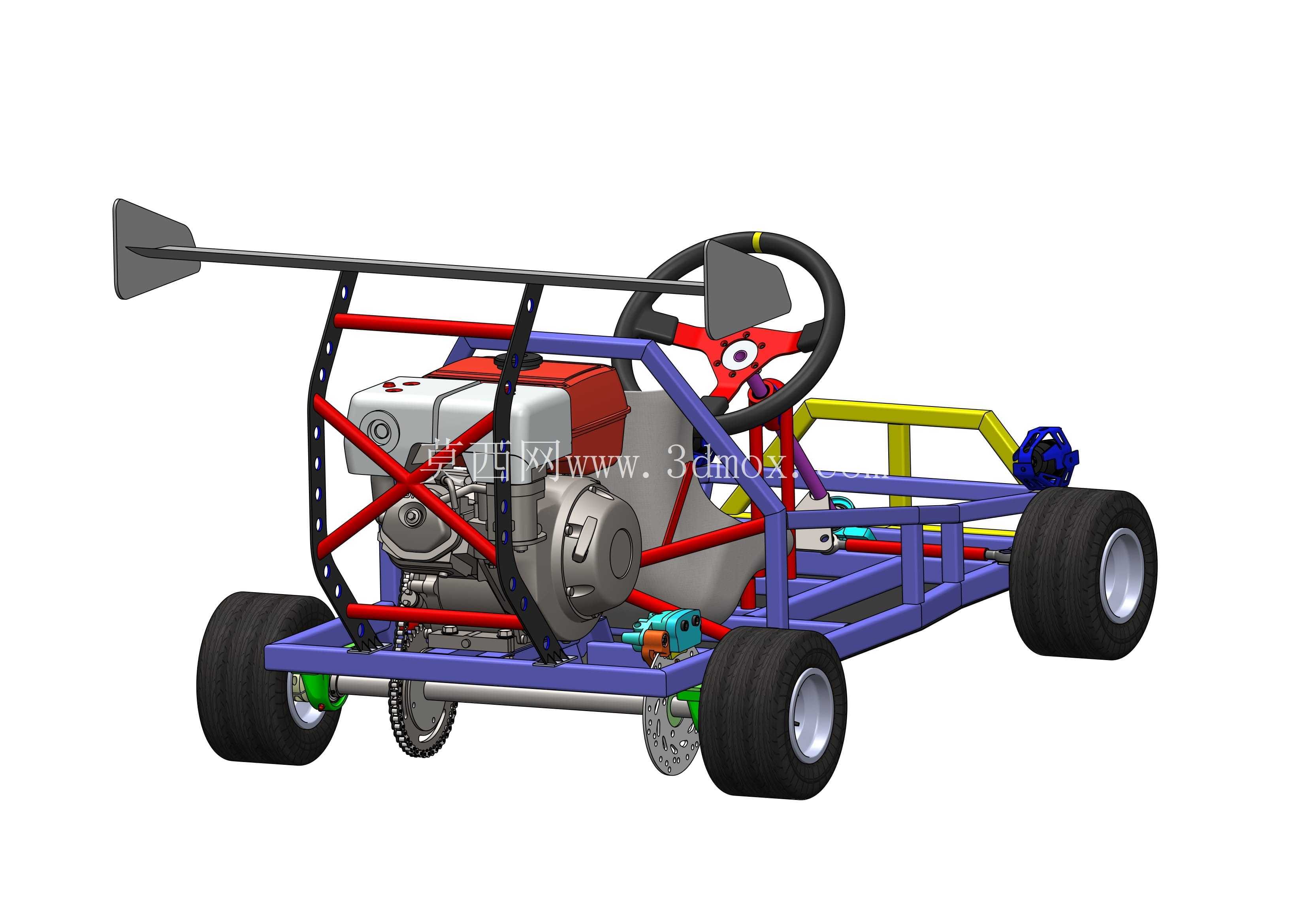

　　后部动力单元采用单缸内燃发动机布局，发动机本体通过减震衬垫固定在车架后段，输出端经链传动把动力传递至后轮轴，链轮、张紧轮和制动盘同轴布置，链条张紧余量可通过后轮轴的调节槽修正，传动路线短，维护时拆装护罩即可接触啮合部位。行走部分前后均采用低压越野轮胎，轮毂为金属盘式结构，前轮转向节同时集成轮毂轴承与刹车卡钳安装位，后轮轴支撑在带座轴承上，轴端限位结构防止车轮侧向窜动。悬架杆件以拉杆形式连接车架与轮边，几何角度在建模阶段按轮跳行程反复校核，避免转向过程中杆件与车架、轮胎发生运动干涉。

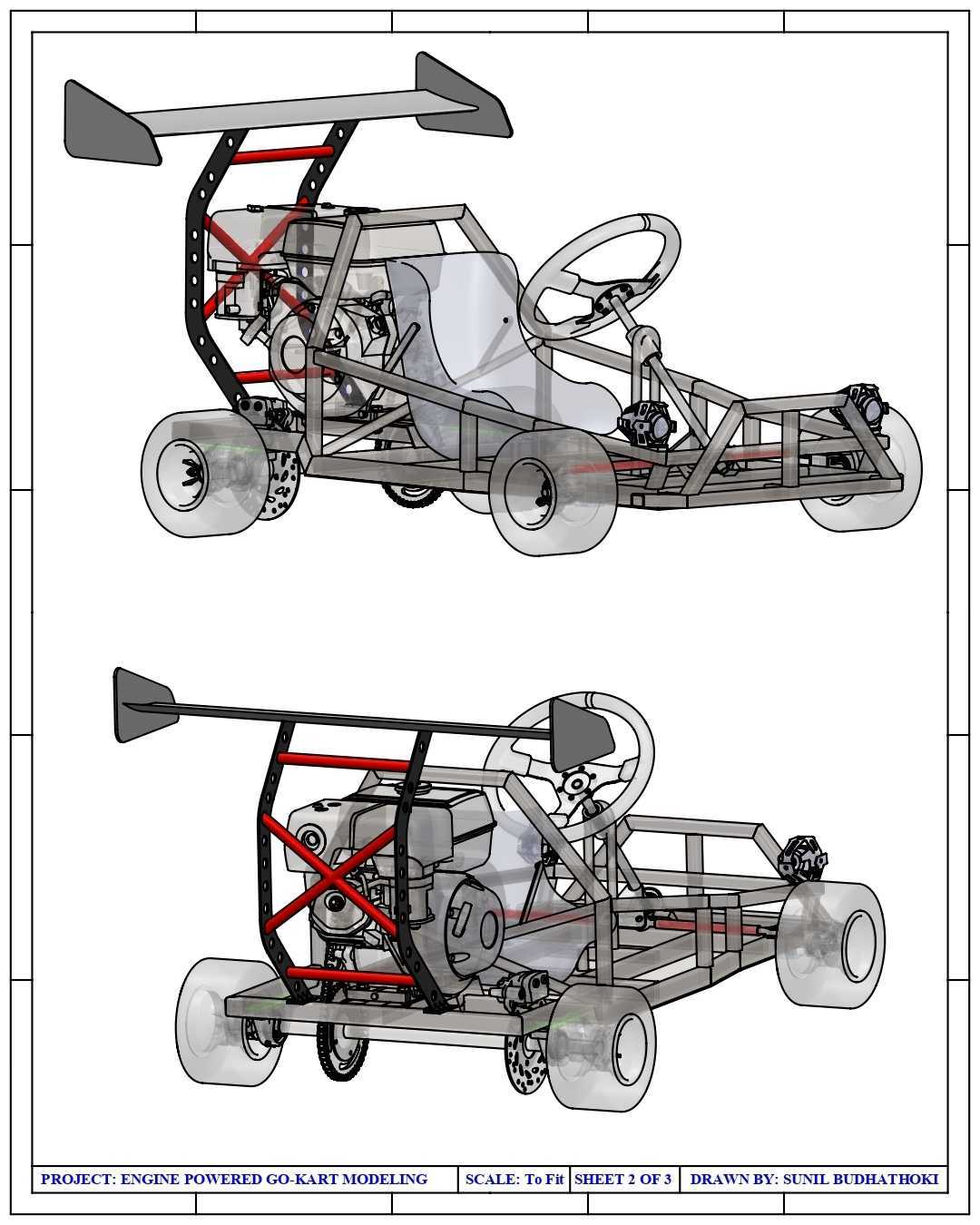

　　车尾上方设置大尺寸高位尾翼，尾翼通过两根带阵列调节孔的黑色支架固定在主车架后环上，支架孔位允许改变尾翼攻角与安装高度，高速行驶时可提供额外下压力，支架同时承担后部防护作用，防止追尾时直接侵入动力舱。车身覆盖件极少，发动机缸头、油箱、空滤与排气部件均外露布置，这种设计一方面减轻整车整备质量，另一方面便于赛场环境下快速排查油路、电路故障，散热气流也可直接扫过发动机壳体，降低长时间高负荷运转的热累积。建模过程中所有杆件交接处均按焊接工艺预留贴合面，管材相贯线在三维软件中直接生成，车间下料时可依据坐标数据完成弯管与切口加工，不需要二次现场修配。

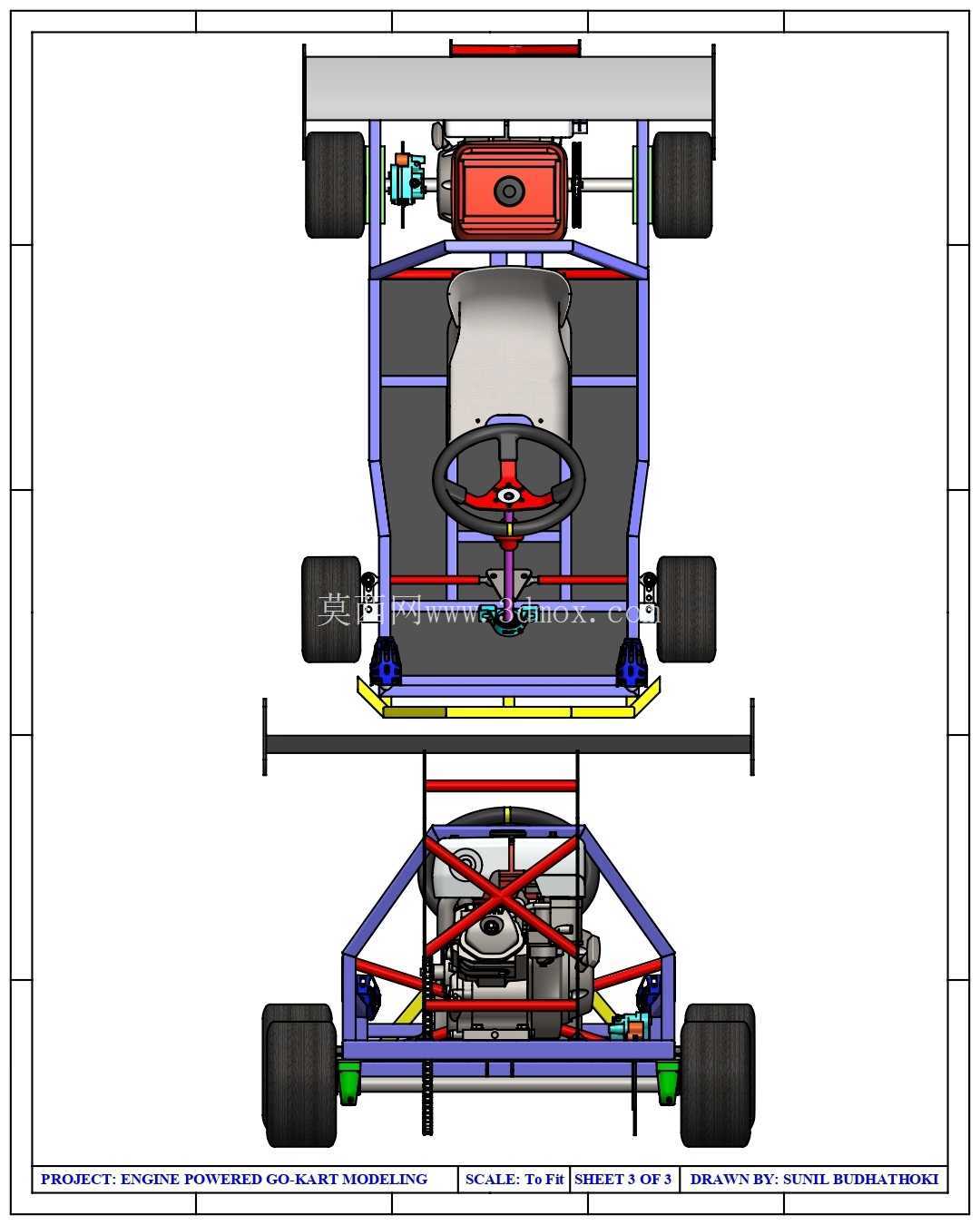

　　安装边界方面，车架宽度控制在常规小型赛道通行限度内，前轮最大转角留出轮胎与侧梁的安全间隙，方向盘高度、座椅前后位置可通过垫片和安装孔位小幅调整，适配不同身高驾驶员；发动机油箱、油门拉索、制动油管的走向均沿钢管内侧固定，远离排气高温区和运动链轮，外露接头位置预留扳手操作空间。从应用场景看，该结构可用于户外倾斜公路赛道、林间越野便道、校园教学赛车实训以及小型休闲车场改装参考，设计时没有采用复杂一体化承载车身，而是把维修可达性、零件替换成本和碰撞后修复难度放在优先位置：单段钢管变形后可单独切割更换，轮边标准件、链条、制动卡钳均选用市面通用规格，不需要定制特殊配件。三维结构中还完整保留了转向拉杆的球头间隙、悬架摆臂的铰接点、发动机减震垫的压缩空间，工程师在做二次改装时，可直接在该装配体上更换更大排量动力、调整轴距或加装车身覆盖件，也能基于现有桁架节点开展有限元受力分析，校核急转弯、飞坡落地工况下的管材应力分布，为后续样车试制提供直接的结构依据。
