缩比二十尺标准货运集装箱结构

　　这套缩比货运箱体围绕二十尺标准干散货集装箱的真实构造展开，把现场常见的钢制运输单元拆解为可复核的侧板、顶板、底架、角件、端门和锁杆系统。做这类结构时，不能只把外框拉成一个长方体；箱体在堆场、船舶、挂车和铁路平车之间反复转运，侧壁要承受堆码载荷、绑扎力和装卸冲击，端门要满足频繁开启与密封要求，四角则承担吊装、堆垛和扭锁连接的关键传力路径。

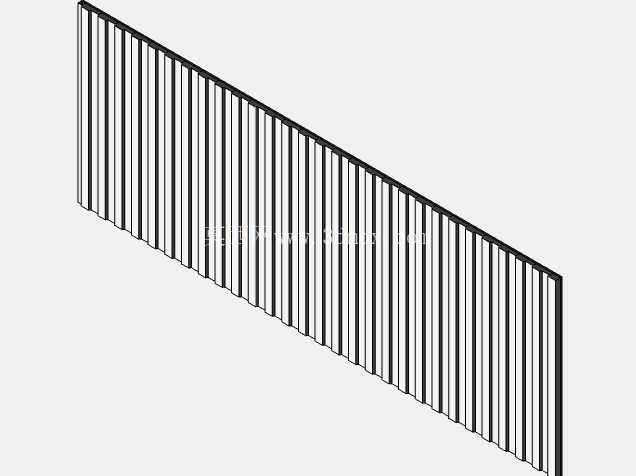

　　侧板采用连续竖向波纹压型，是整箱最醒目的特征。波纹并不是装饰线条，而是在薄板厚度受限的情况下提高面外刚度，使侧壁能够承受货物侧向挤压、船舶航行中的横摇载荷以及堆场多层堆码带来的变形。建模时需要把波峰、波谷、过渡圆角和板间搭接关系交代清楚，避免把波纹简化成等距贴图；若后续要做有限元校核，侧板与顶侧梁、底侧梁的连接区域必须保留真实边界，因为应力往往沿波纹端部和焊缝过渡区集中。

　　顶板由多块压型钢板沿箱体长度方向铺设，表面形成浅波筋，既保证人员在顶部作业时的局部承载能力，也控制雨水沿坡度向端部排出。顶侧梁把顶板边缘与侧板上部连为整体，底侧梁则沿箱体两侧贯通，配合底横梁和地板构成承载底盘。箱体底部的叉槽、鹅颈槽和横梁布置不能随意省略，它们决定了集装箱在挂车牵引、叉车搬运和场地堆放时的支撑边界。

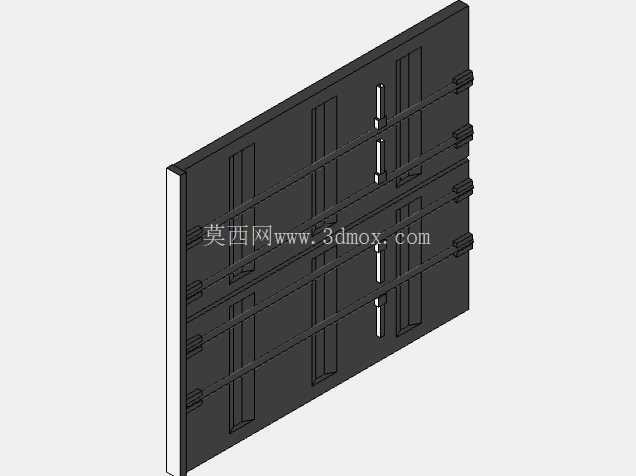

　　端部结构重点在双开门。门扇同样采用压型钢板加强，四周由门边框约束，内部按受力方向布置横、竖加强筋。每扇门通过多组合页与角柱连接，开启角度和回转空间需要在装配关系中体现。锁杆沿门扇竖向布置，杆上的凸轮锁头与门楣、门槛上的锁座啮合，转动手柄后可把门扇均匀压向密封胶条。这个机构看似简单，却直接关系到关门后的锁紧顺序、防水密封和现场操作便利性；建模时应保证锁杆、手柄、锁座、铰链和胶条槽之间不发生干涉。

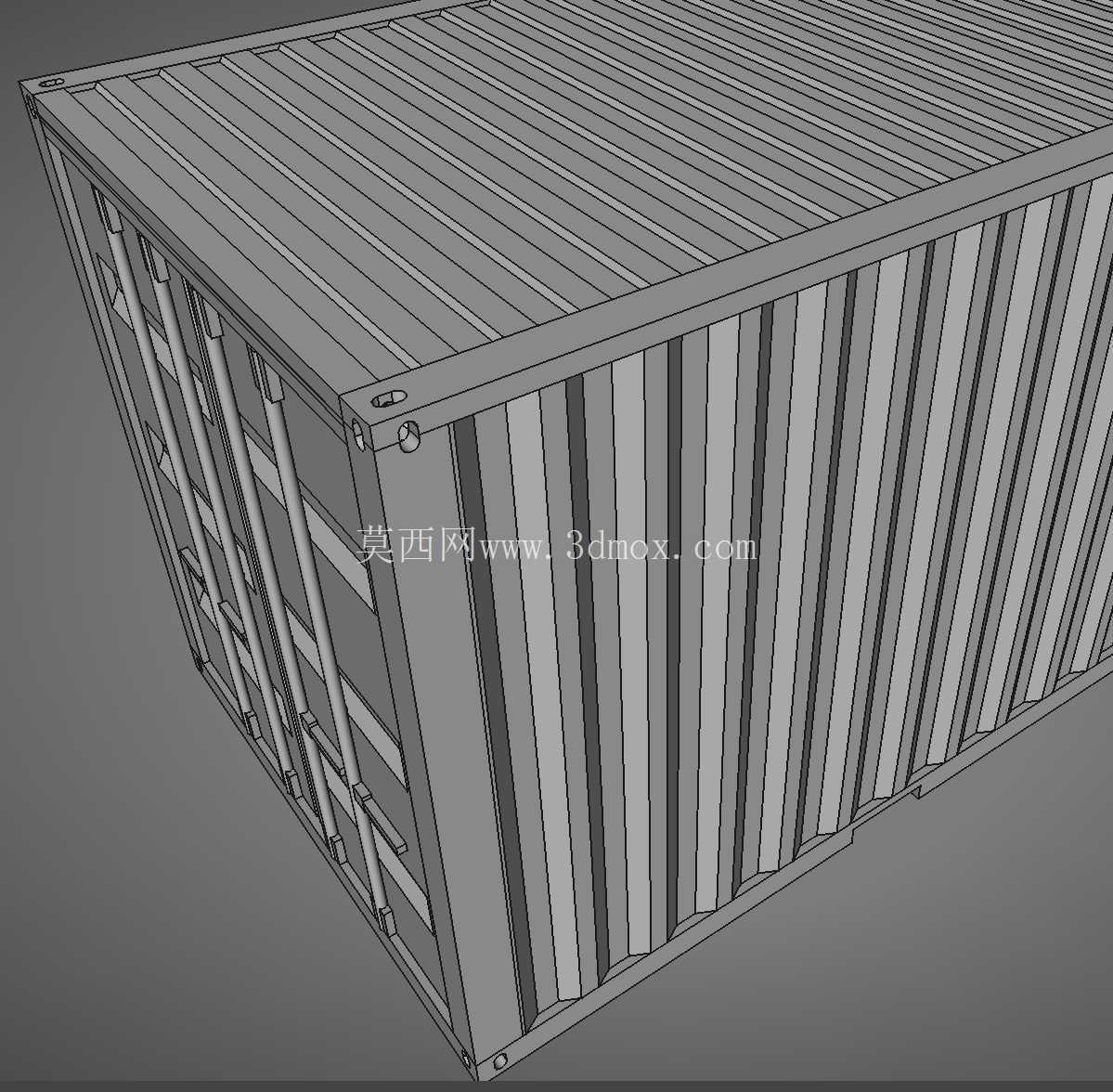

　　四角的角件是集装箱标准化的核心。顶角件和底角件都带有吊装孔、堆码定位面和扭锁连接接口，船舶舱格、堆场桥吊、挂车扭锁和铁路固定装置都依靠这些位置完成定位与传力。角柱把上下角件连接起来，形成端部主承力框架；堆重工况下，上层箱体的载荷通过角件和角柱向下传递，侧壁更多承担围护与辅助承载作用。因此在缩比结构中，角件外形、开孔方向和角柱断面不能只做视觉近似，否则吊装、堆叠和锁固演示都会失去工程意义。

　　从应用场景看，这类箱体广泛用于海运舱内堆码、港口堆场转运、公路集装箱挂车运输、铁路平车联运以及临时仓储。二十尺箱体长度较短，适合作为多式联运的基础单元，也常被改装成设备方舱、工地临时库房、移动检修间或实训教具。缩比结构可用于物流装备展示、教学演示、场景沙盘、运输方案校核和非标改装前期沟通，让设计人员在不投入完整实物的情况下，讲清箱体外形、开门方式、吊装点和堆叠关系。

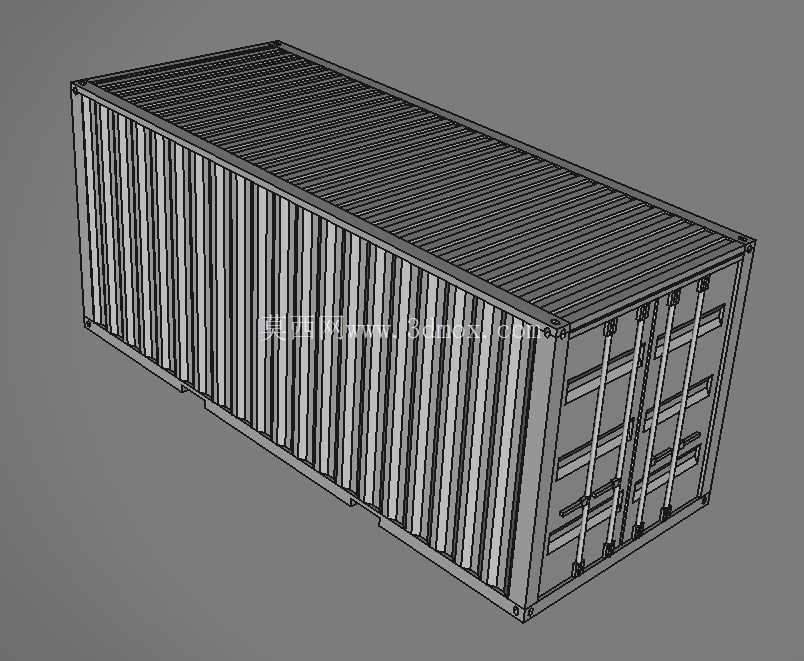

　　外形处理上，模型保持标准集装箱的长条形比例，端面双开门位于一侧，另一端可按封闭端墙理解；整体外轮廓由角件外顶点确定，侧板波纹、门板压筋和锁杆突出量共同构成实际占用边界。布置场景时，不能只按光滑箱体预留空间，还要考虑门端回转、吊具接近、扭锁操作、叉车进叉以及相邻箱体之间的绑扎间隙。若把箱体放入船舱或堆场，角件上下对齐是堆码的前提；若放在挂车上，底部角件与扭锁位置、鹅颈槽区域和底盘支撑面都要匹配。

　　设计思路上，模型把“标准接口优先”放在首位：外部尺寸和角件位置服务于通用转运，内部波纹板和门框结构服务于轻量化与刚度，门端杆件服务于可操作和可维护。对于需要继续深化的人，可以在此基础上增加地板铺层、通风器、标识牌、内部系环、保温内衬或改装门窗；也可以把缩比件导入装配环境，与挂车、港口吊具、货架平台或方舱底座进行干涉检查。整体结构不追求复杂曲面，而强调薄壁压型、框架传力、标准角件和端门机构之间的协调，这正是货运集装箱在工程应用中最值得还原的部分。
