简化型Y25轨距1铁路转向架结构

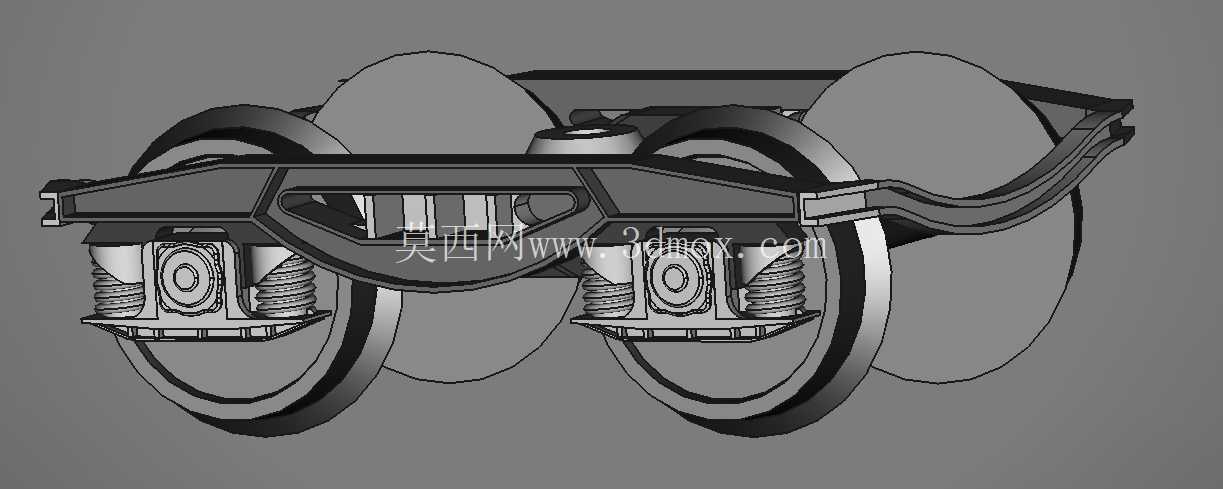

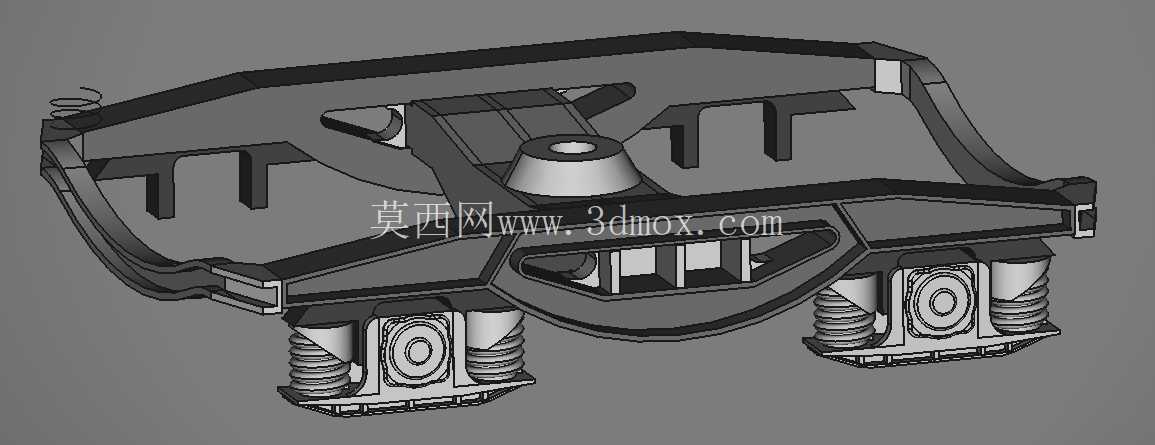

　　在铁路货运装备的走行系统里，转向架是直接决定车辆运行稳定性、载重能力与线路适配性的核心部件，Y25型转向架作为欧洲铁路货运体系中应用极广的标准转向架结构，其简化建模版本常被用于车辆总体布局校核、站场设施适配模拟、货运装载方案验证等场景，不需要完整复刻所有细小零件的细节，就能满足大场景下的结构匹配需求。这个简化结构针对32级轨距（即轨距1）的应用场景做了适配，建模过程中优先保留了转向架的核心承载与连接结构，去掉了轮子等非核心展示部件，让使用者能更清晰地观察构架、悬挂装置与轴箱定位结构的相对位置关系。

　　从实际用途来看，这类简化转向架结构模型，多用于铁路货运场站的布局仿真、集装箱平车的总体装配干涉检查、线路限界验证工作中——很多时候在做整车方案初期论证时，不需要带完整轮对的精细模型，只要构架与悬挂的安装边界准确，就能完成车底架与转向架的连接位匹配、集装箱锁闭装置与转向架上部空间的干涉排查，大幅提升前期方案迭代的效率。设计思路上，这个结构完全围绕核心安装边界做取舍：首先锁定了转向架构架的整体外形轮廓，包括侧梁的弯折形态、横梁的连接位置，这部分是和车体上心盘、旁承座匹配的关键，尺寸偏差会直接导致整车装配错位；其次保留了轴箱弹簧的布置位置与支撑高度，这部分决定了转向架的空重车姿态，是校核车辆下部限界的核心参数；最后还原了轴箱定位的结构形态，能清晰展示一系悬挂的力传递路径，方便做结构受力的初步定性分析。从安装边界来看，这个简化结构严格遵循Y25型转向架的实际安装尺寸逻辑：构架两侧的弹簧支撑座间距对应轴箱的横向安装位置，上部的旁承接触面与心盘安装位的相对高度，完全匹配标准货运平车的底架接口尺寸，横向最大宽度控制在标准轨距车辆的限界要求范围内，纵向长度适配两轴转向架的固定轴距要求，哪怕是简化结构，也不会出现和实际安装接口错位的问题。

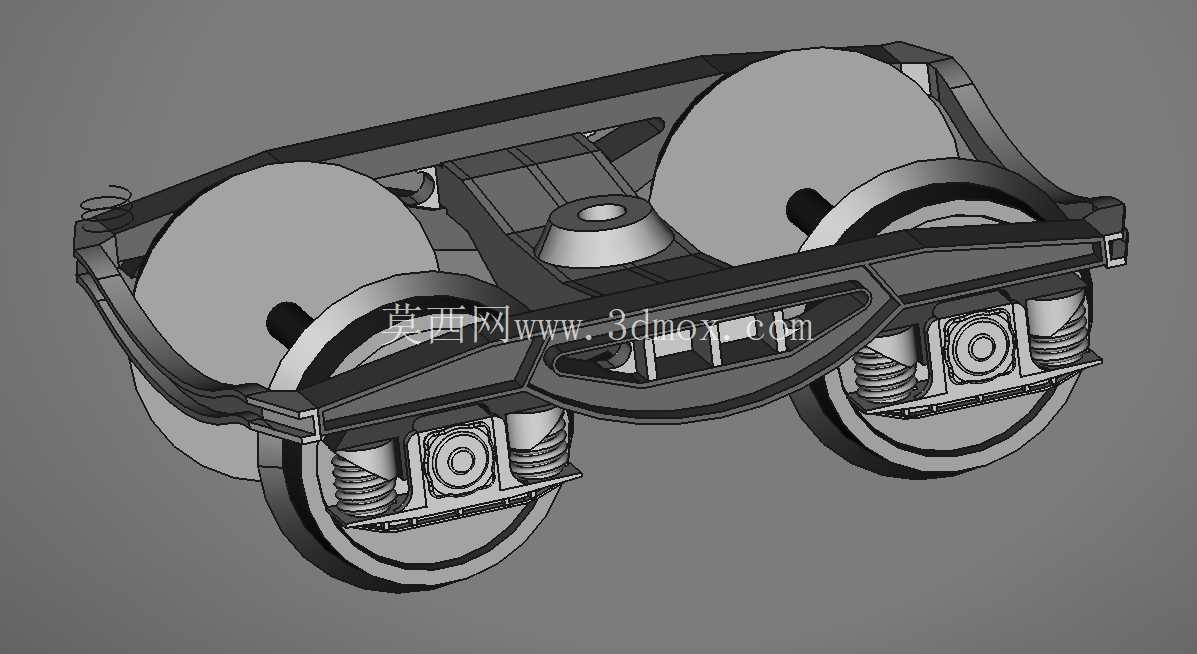

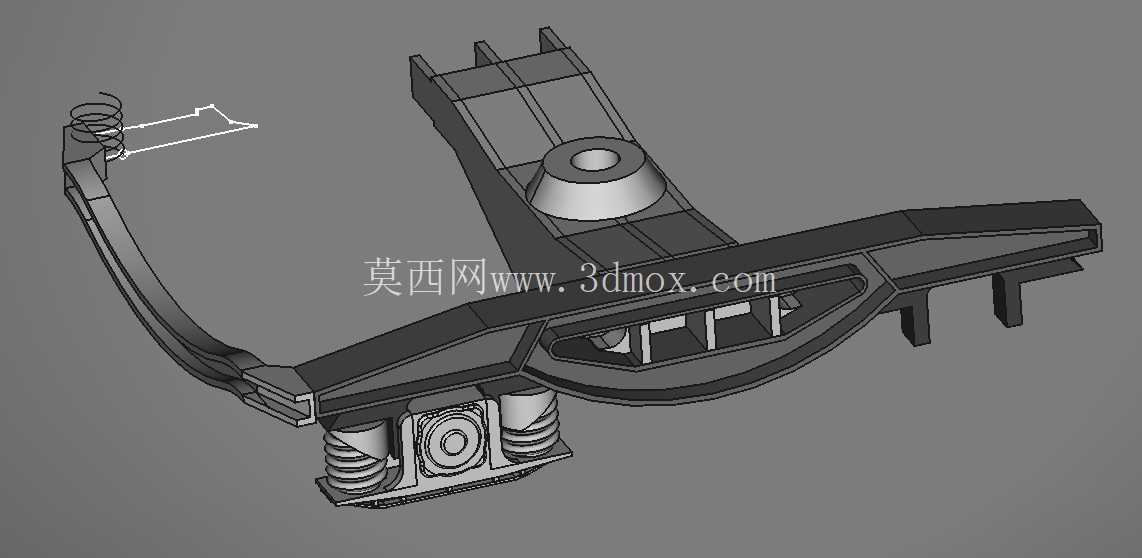

　　在日常的工程应用中，很多设计人员在做铁路货运相关的三维布局时，经常会遇到精细转向架模型面数太多、拖慢整体装配运行效率的问题，这类保留核心安装尺寸的简化结构，刚好能平衡仿真精度与软件运行效率——比如在做集装箱中心站的装卸作业仿真时，只需要转向架的上部轮廓与轮对位置的边界准确，就能模拟车辆停靠时与站台、装卸机械的相对位置，不需要把轴箱内部的轴承、密封件都建出来；再比如做新型货运平车的概念设计时，先用简化转向架匹配底架的总体尺寸，确定心盘、旁承的安装位置，等总体方案冻结后再替换成精细的转向架详细模型，能避免前期大量的无效建模工作。这个结构在建模时特意强化了构架的主梁形态展示，侧梁的下凹弯折结构是Y25转向架的典型特征，这个结构既可以给轴箱弹簧留出足够的安装空间，又能降低构架上部的承载面高度，适配货运车辆低地板的设计需求，提升车辆的重心稳定性。一系悬挂的弹簧组采用对称布置的结构，每个轴箱位置配置双卷弹簧，能兼顾空车状态下的静挠度与重车状态下的承载能力，简化模型里保留了弹簧的安装座位置与弹簧的自由高尺寸，能直观展示悬挂系统的行程空间，方便设计人员校核弹簧压死时的下部限界是否满足要求。

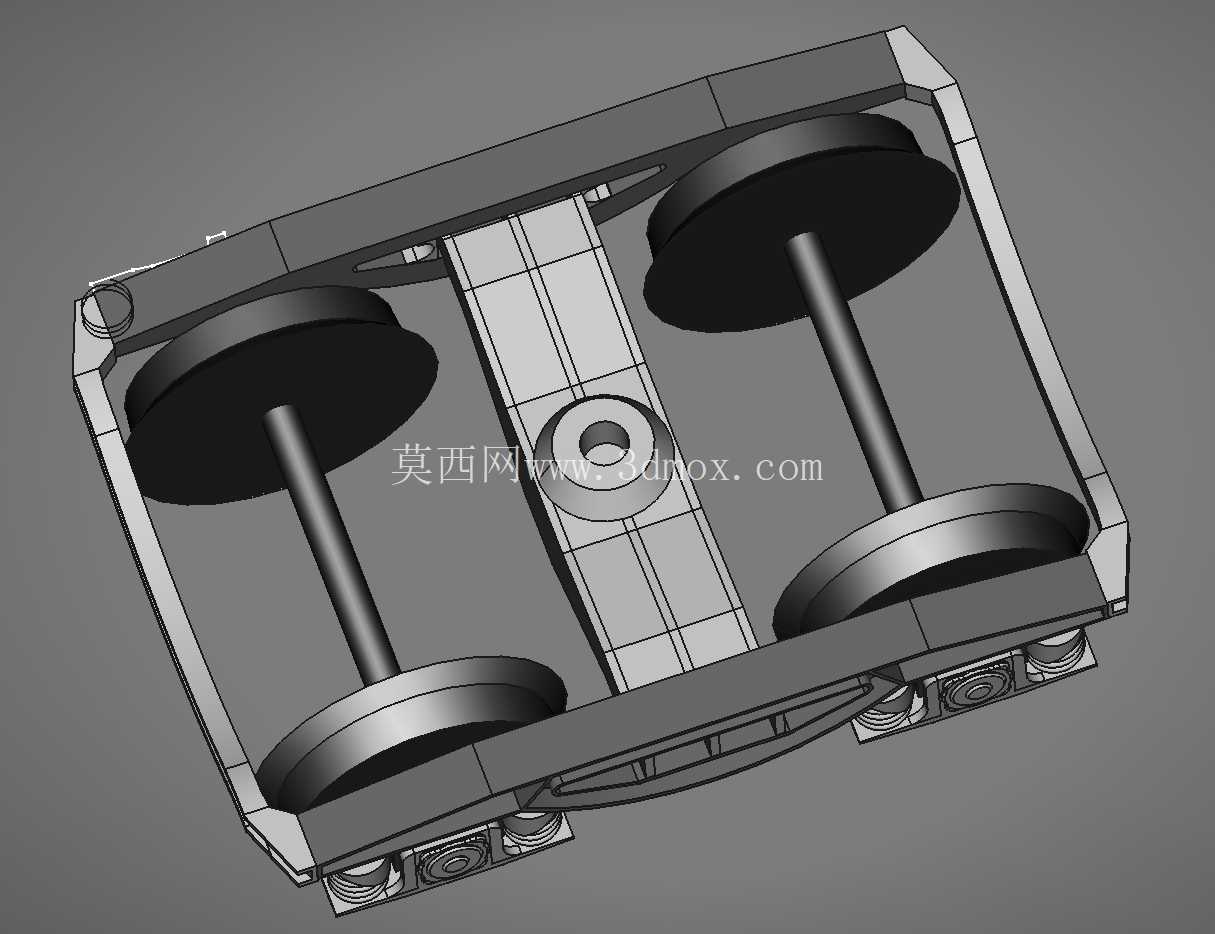

　　需要注意的是，这个结构没有包含轮子部分，在做涉及轮轨关系、轴重计算的仿真时，需要自行匹配对应轮径的轮对模型，结合构架的轴箱安装位尺寸，轮对的安装中心位置是可以直接通过轴箱定位结构确定的，不会出现匹配错位的问题。另外，构架端部的制动吊座位置在简化结构中也做了轮廓保留，方便后续需要加装制动装置时快速定位安装接口，不需要重新测量构架的端部尺寸。对于刚接触铁路车辆结构的设计人员来说，这个简化模型也能作为理解Y25转向架整体布局的教学载体，能快速建立起转向架构架、一系悬挂、轴箱定位几个核心部分的相对位置概念，比看二维图纸更直观，能更快掌握转向架的力传递路径：垂向载荷从车体通过心盘、旁承传递到构架，再通过一系弹簧传递到轴箱、轮对，最终传递到钢轨；横向载荷则通过轴箱定位结构传递，配合弹簧的横向刚度实现车辆的横向平稳运行。
