颗粒物料全自动上料计量立式包装机组

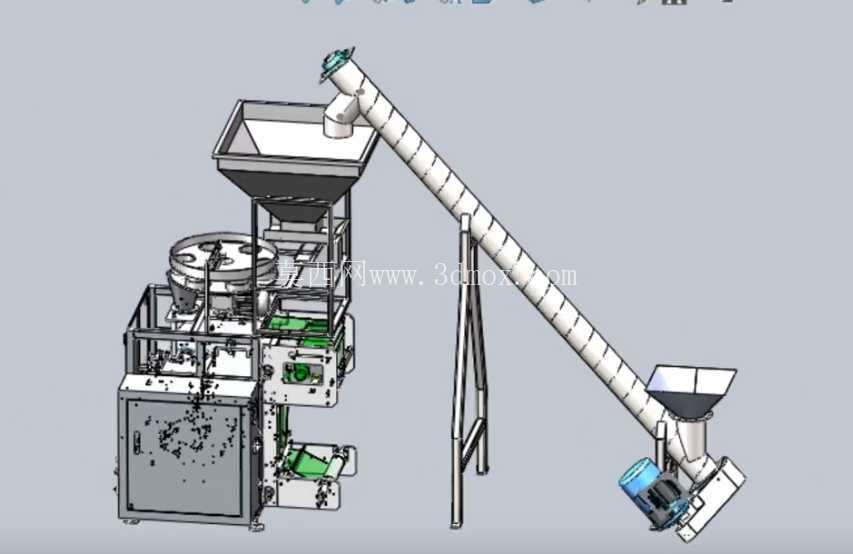

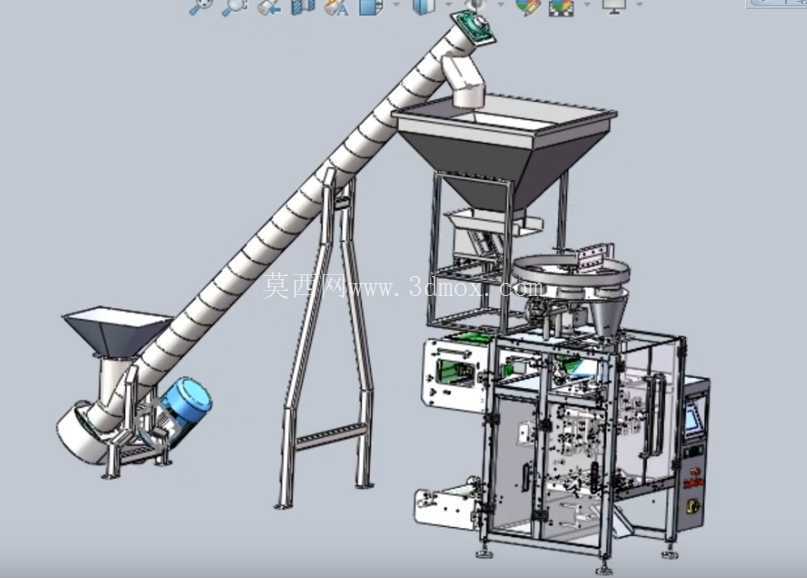

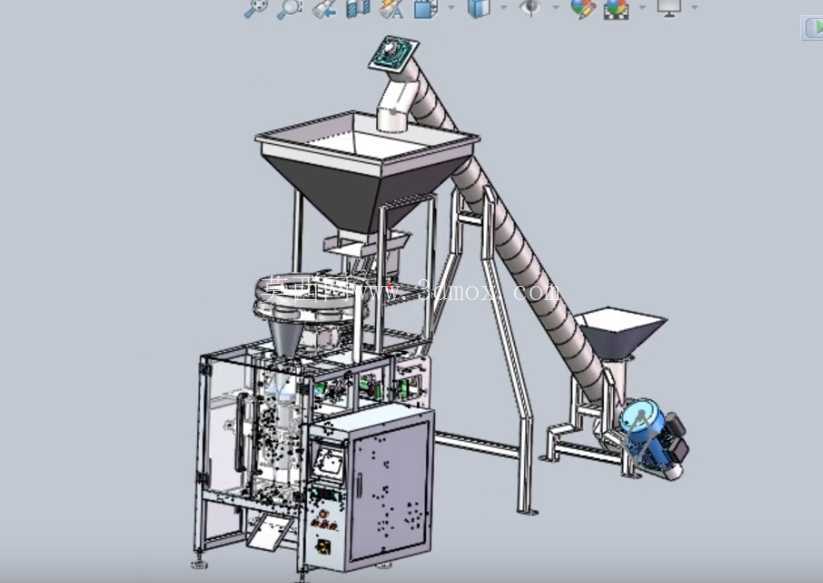

　　这套三维结构完整呈现了散粒物料从低位投料、密闭提升、容积计量到立式制袋充填封口的整线布局，面向食品、调味品、杂粮、日化颗粒、宠物粮以及小型化工粒子等需要定量袋装的生产场景。机组并非单台孤立设备，而是把上料机、储料仓、计量装置、制袋成型器、纵封横封机构、成品输出通道和电气控制柜按物料流向串联，结构关系在模型中表达得比较清楚，适合做方案评审、工位排布和干涉检查。

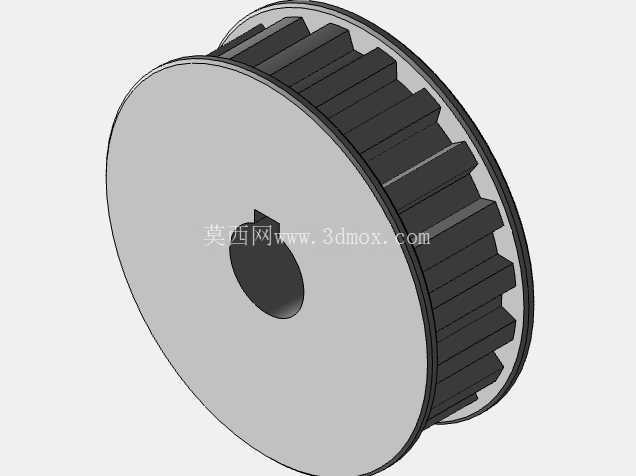

　　现场布置时，低位受料斗通常放在车间物流通道一侧，便于人工倒袋或与前段筛分、混合设备衔接。螺旋提升机以倾斜姿态把颗粒送入高位储料仓，这种布置能减少人工登高投料，也能控制粉尘外逸。提升段采用管式螺旋结构，进料端配有驱动装置，出料端对准储料仓上口；建模时需要重点核对螺旋管倾角、检修空间、机头与仓体的避让关系。若物料流动性差，料斗部位可增加振动或破拱结构；若颗粒易碎，则应降低螺旋转速并校核落料高度，避免挤压破碎。

　　高位料仓承担缓冲作用，不直接追求大容积，而是保证计量机构连续供料。仓体采用锥斗收口，侧壁角度应结合物料安息角设置，使颗粒能够稳定下滑而不架桥。料仓下方衔接计量充填单元，模型中可见转盘式或量杯式计量结构的布置思路：通过定容腔截取物料，再按节拍排入包装袋。该方式适合粒度较均匀、堆积密度稳定的颗粒；若物料密度波动较大，工程上可替换为电子秤量模块，但机架高度、落料溜管和检修门位置都要重新校核。

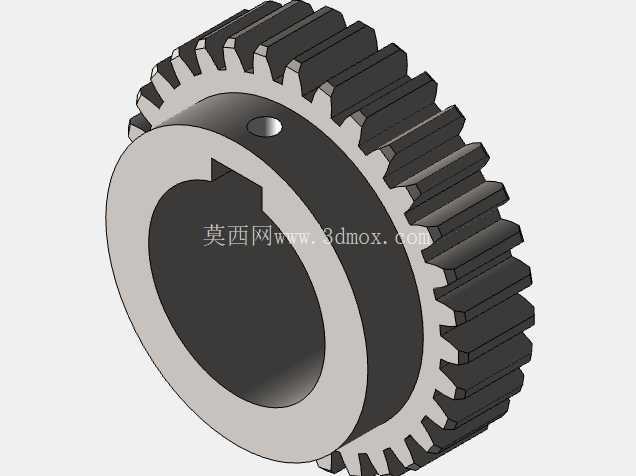

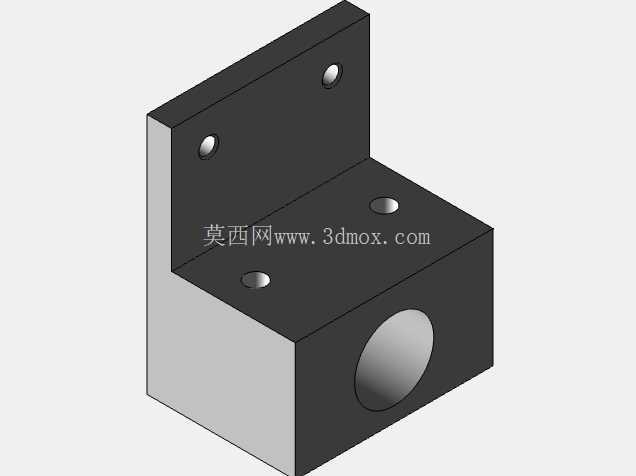

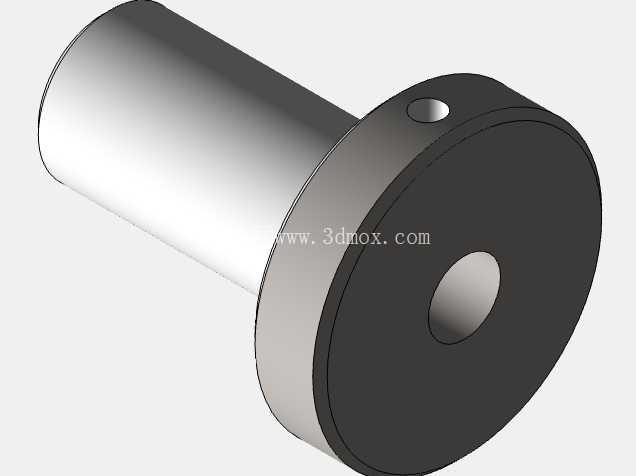

　　主机部分采用立式包装常见的悬臂与框架组合。膜卷牵引、袋成型器、纵封器、横封切断机构沿竖直方向布置，包装膜从成型器穿过被弯成筒状，纵封完成侧边封口，横封按袋长间歇动作，同时完成下一袋底封和上一袋顶封及切断。颗粒物料经计量斗从成型器内部落入袋内，落料时间与封口节拍必须错开，避免夹料导致封纹不严。三维模型中机架立柱、撑杆、封合安装板和导向件的层级关系明确，设计时应关注封合力传递路径，横封轴承受交变载荷，轴承座和凸轮或连杆机构需要足够刚度。

　　外形与安装边界方面，整线长度主要由倾斜上料机和主机出料方向决定，宽度集中在受料斗、电控柜和成品输出侧。设备就位不能只看主体投影，还要预留螺旋管拆装段、料仓盖开启空间、膜卷上料空间、计量盘检修空间以及控制柜开门距离。主机前方应保留操作触摸屏和穿膜通道，后侧需留出气管、电缆和电机维护位置；上料机底部驱动端附近应避免紧贴墙体，便于清理残料和更换易损件。地脚布置要兼顾水平调节与振动隔离，尤其计量和封合工位对机架晃动较敏感，安装面不平会影响袋长精度和封口质量。

　　从结构设计角度看，该模型的价值在于把物料流、膜材流和成品流三条路径放在同一装配中表达。颗粒依靠重力和螺旋输送自上而下完成充填，包装膜沿成型器竖直进给，成品袋从下部斜槽输出，三者交汇区域正是设计难点。落料溜管与成型器内壁之间要保证袋膜不被物料冲刷，封合口附近要防止粉尘粘附；机架开孔、护门和观察窗应兼顾清洁与防护。电气柜独立布置在主机侧方，柜内元器件、走线槽和执行元件的连接关系在方案阶段可作为自动化设计参考。

　　选型时，若车间产量中等、物料规则、袋型为三边封或四边封立式袋，这种整线结构具有较强通用性；若需要多规格袋长，可通过调整牵引行程、量杯容积和封合参数实现。模型对提升机支撑腿、主机框架、料仓锥段、计量工位和封合工位的空间关系刻画较完整，可用于检查人员操作半径、设备对接高度以及生产线节拍匹配，而不是仅作为外观展示。
