64英尺铝制豪华游艇外观与骨架结构

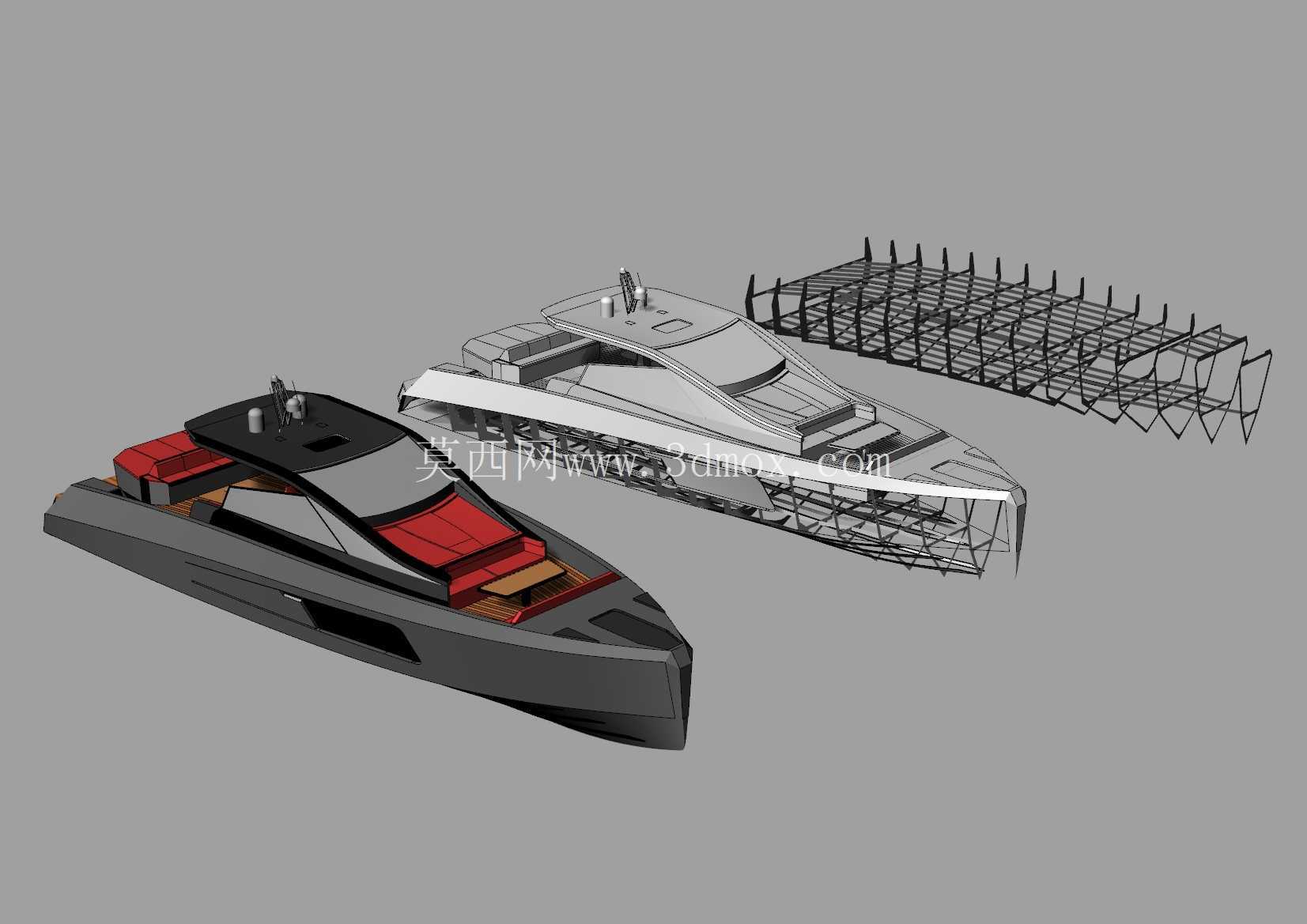

　　这套三维作品呈现的是一艘64英尺级铝制游艇的外观造型与内部骨架关系，画面中同时给出了完成态船体和剥离外板后的框架结构，能够直观看到大型休闲游艇从概念外形到承力构造之间的对应逻辑。对于船舶结构设计、外观工业设计以及三维建模人员来说，这类模型的价值不只在于展示流线型船身，更在于把甲板分区、舱室轮廓、舷侧折线、龙骨走向和肋骨布置放在同一空间中校核，使造型曲面与内部支撑体系能够同步评估。

　　从实际用途看，该尺度游艇主要面向近海休闲巡航、商务接待、岛际交通和私人水上活动。船型需要兼顾低速停泊时的稳定性、中高速航行时的破浪能力，以及上层空间的开放性。模型前部保留了尖锐船艏和明显外飘线型，有利于在迎浪状态下降低上浪冲击；中部船体宽度逐步展开，为客舱、沙龙区和走道提供连续空间；艉部则形成较宽的水上活动平台，便于停靠、登乘、布置躺椅或进行浅水休闲活动。外观方案中，深色船体、红色软垫区域与黑色硬顶形成强烈视觉区分，这些色块在建模时并非单纯装饰，而是对应不同包覆材料、软垫模块、玻璃区域和结构面板的分界。

　　结构表达上，线框版本把外板隐藏后露出密集纵向与横向构件。横向肋骨沿船长方向按曲率变化布置，负责维持船壳截面形状；纵向桁材贯穿船底和舷侧，把局部波浪载荷传递到更大范围；艏部、艉部以及上层建筑根部的杆件密度更高，反映这些区域在碰撞、拍击、设备安装和振动传递方面需要更强约束。铝制船体在这类游艇中常见，原因是材料密度低、耐腐蚀性能较好、板材和型材可通过焊接形成轻量化整体结构。设计时需要在空船重量、重心高度、结构刚度和焊接变形之间取得平衡：骨材过密会增加重量并压缩内装空间，骨材过疏则可能导致外板在波浪载荷下出现明显挠曲或共振。

　　外形建模的难点集中在多曲面连续过渡。船底从艏部尖瘦线型向艉部较宽滑行面过渡，舷侧折线与甲板边缘并非简单拉伸，而是随船长不断改变倾角和曲率。上层建筑的风挡、侧窗、硬顶支柱和甲板开口都要依附于主船体曲面，若曲面控制点布置不合理，后续玻璃分块、门板安装、密封胶条和内装天花板都会出现边界不贴合的问题。因此在三维环境中，通常先建立船体主曲面和站位控制线，再叠加肋骨、纵桁、甲板梁和舱壁，最后反推外板分块与设备安装面。

　　安装边界方面，游艇设计不能只看外部轮廓。船底龙骨和舭部线型决定了停泊水深、靠泊姿态以及上岸支墩的位置；舷侧外飘范围会影响码头碰垫布置和相邻船只靠泊间距；上层建筑高度关系到桥梁净空、桅杆收纳和雷达设备安装；艉板区域则需要预留推进系统、舷梯、游泳平台和系泊点的安装空间。甲板上的座椅、驾驶台、挡风玻璃和扶手虽然在外观图中表现为造型元素，但工程上都需要明确固定基面、检修开口和载荷传递路径。

　　该模型把完成态游艇与骨架态游艇并列展示，便于设计者检查外板曲面是否能够被内部骨材有效支撑，也有助于在方案沟通时向结构、内装和电气专业说明空间约束。豪华游艇的外观吸引力来自流畅比例，但真正可制造的方案必须让每一条曲面折线背后都有可焊接、可检验、可维护的结构逻辑。
