巴内加特级遥控仿真舰船结构设计

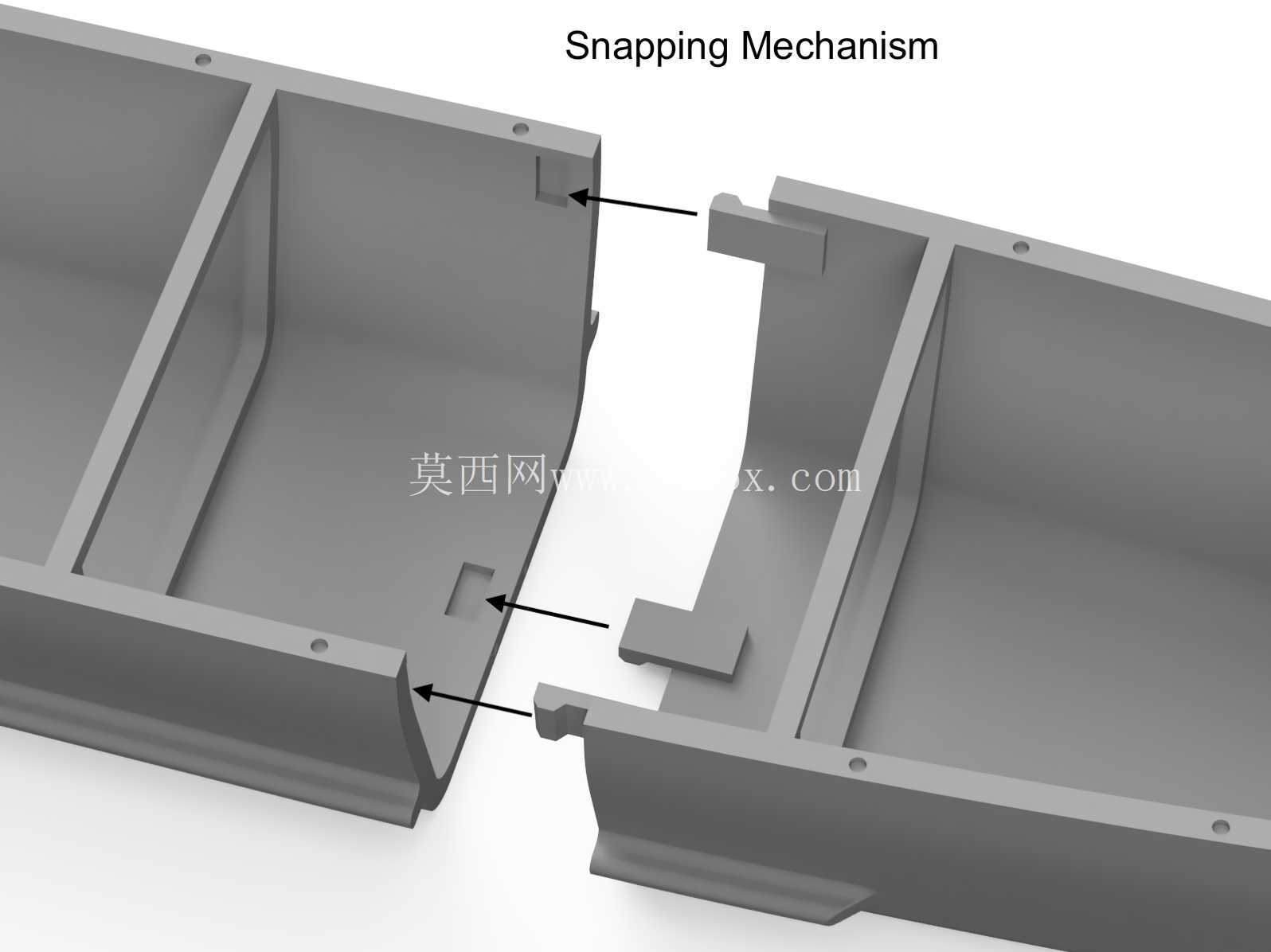

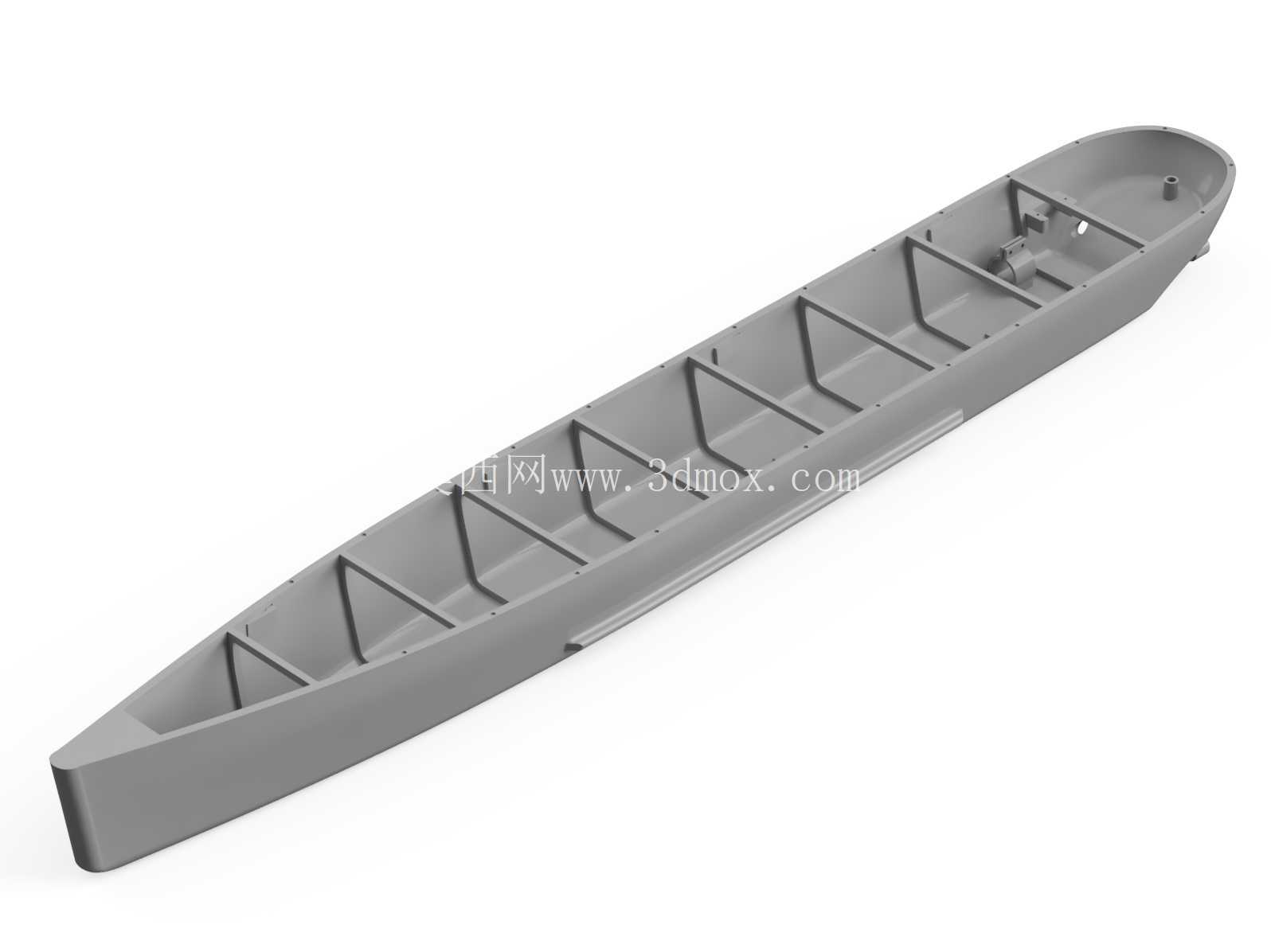

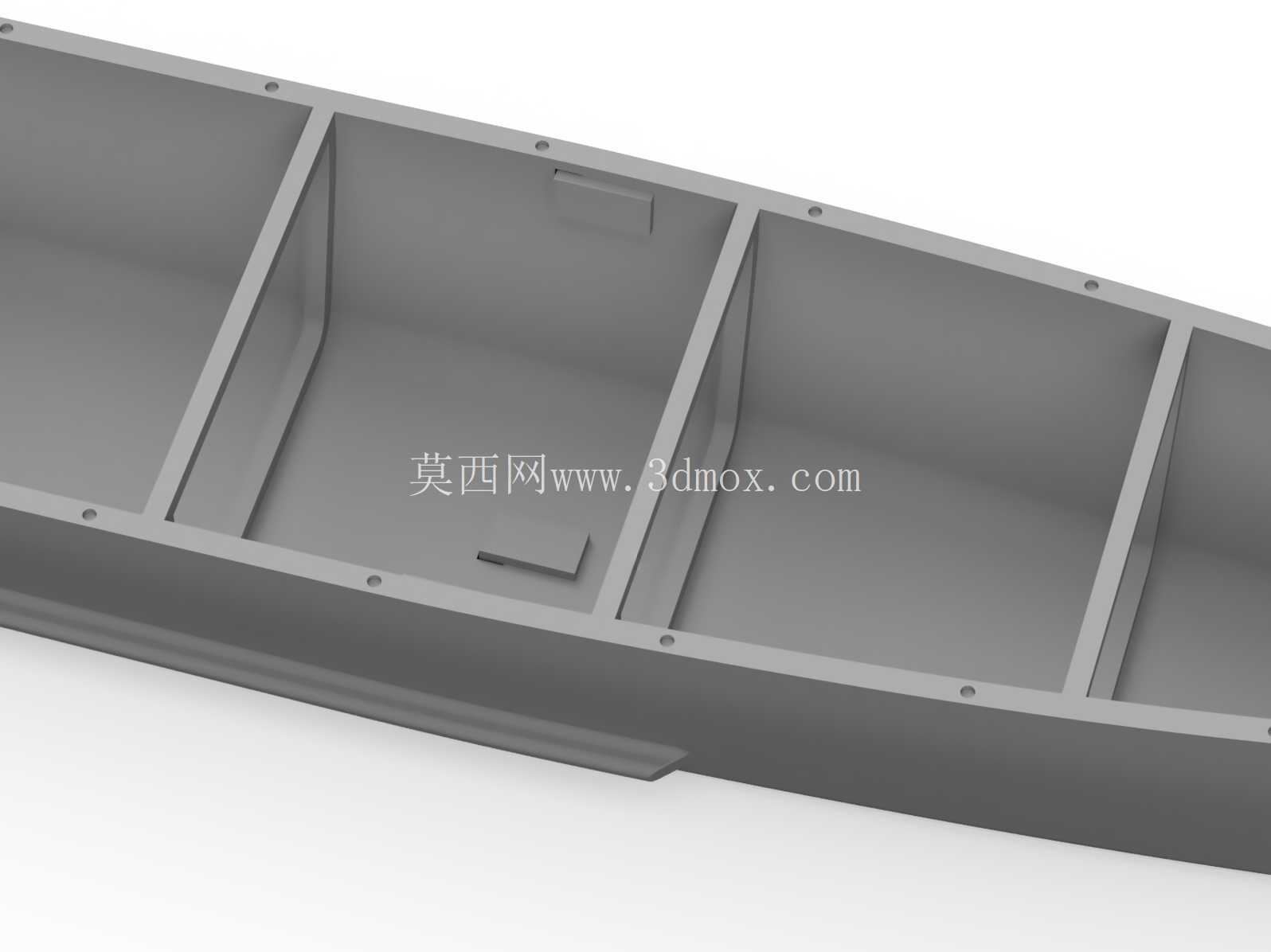

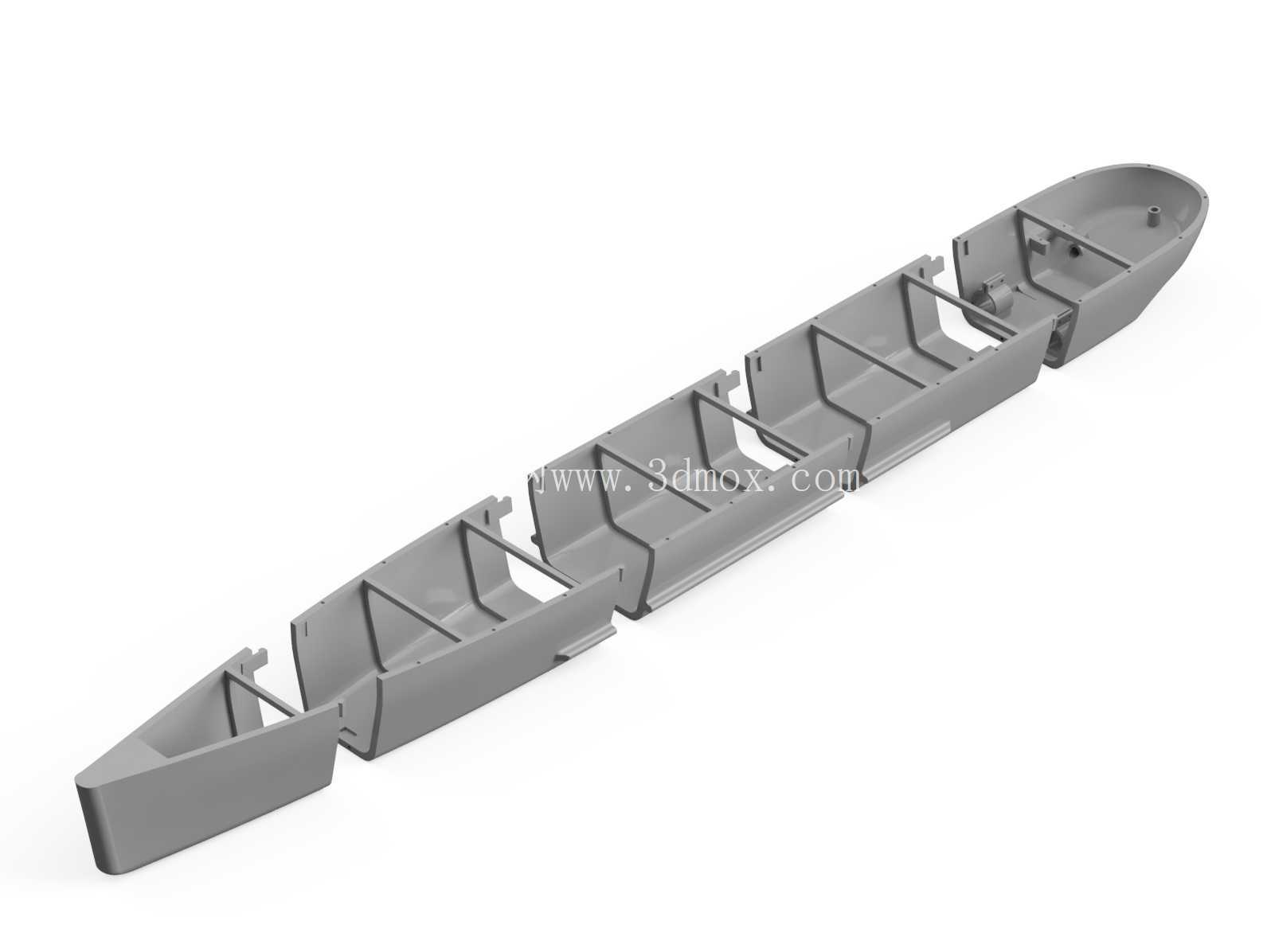

　　这套遥控舰船结构以巴内加特级水上勤务舰船为原型展开，建模时没有把外观展示作为唯一目标，而是把可航行、可装配、可维护放在同等位置。船体采用分块式壳体思路，整段船身沿长度方向拆成若干段，每段控制在便于打印和后期粘接的尺寸范围内，分段接缝布置在结构刚度相对连续、线型变化平缓的位置，避免在甲板开口、设备基座或舷侧转折处形成薄弱面。分段完成后，内部纵向肋材与横向舱壁共同承担抗弯和抗扭作用，肋板间距结合船体线型、壳体厚度和上层建筑重量确定，既不能过密导致内部设备布置困难，也不能过疏使船壳在航行受力后出现明显凹陷。

　　从实际用途看，该类遥控舰船可用于水池航行验证、舰船外观展示、教学演示以及爱好者的比例模型制作。船体需要同时满足静浮姿态、直线推进、转向响应和外观还原四类要求。静浮阶段重点检查重心与浮心的相对位置，电池、电机、舵机、轴系和上层建筑的重量都应在总布置阶段纳入估算；若上部桅杆、舰桥和武器细节较多，就要通过降低电池安装位置、压载布置或加宽下部船体有效容积来抑制横摇。推进部分采用双直流电机带动左右螺旋桨的方案，两路动力独立或协同控制，既能提供前进、后退推力，也能通过两侧转速差辅助转向。

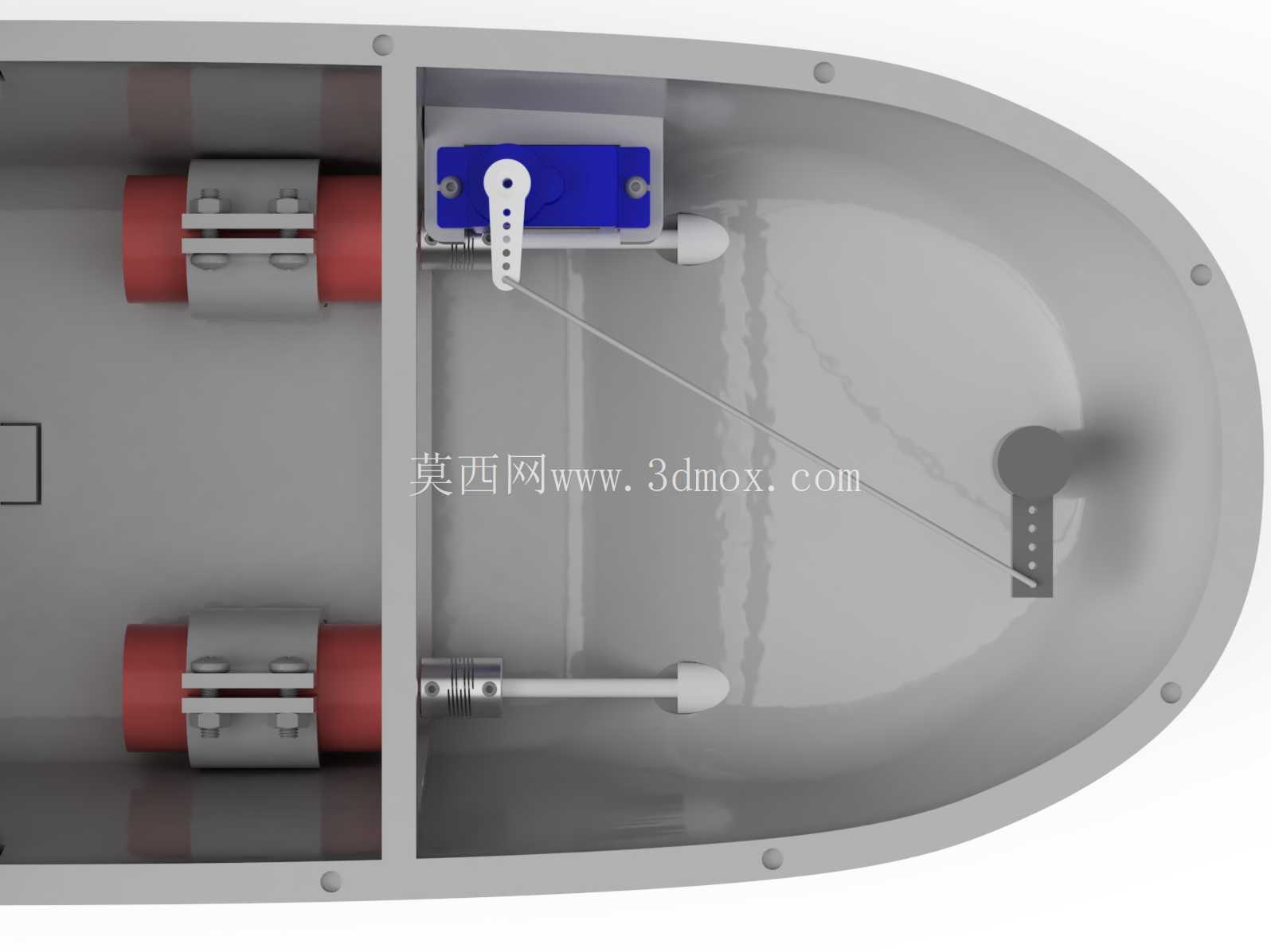

　　转向机构围绕舵机、连杆和舵叶建立传动路径。舵机安装在便于检修的甲板下方或舱内基座上，基座不能直接依附在单薄船壳上，应通过局部加厚板、预埋螺母或独立支架把舵机载荷传递到附近肋板。连杆走向尽量保持直线，铰接点留有合理间隙，间隙过小会因打印件表面粗糙度或装配误差造成卡滞，间隙过大则会使舵角虚位增加。舵叶位于螺旋桨尾流区域时，转向效率更高，因此舵轴位置、舵叶面积和桨舵间距需要一起校核；舵叶过小，低速转向迟钝，舵叶过大，则会增加舵机负载并使回中阻力上升。

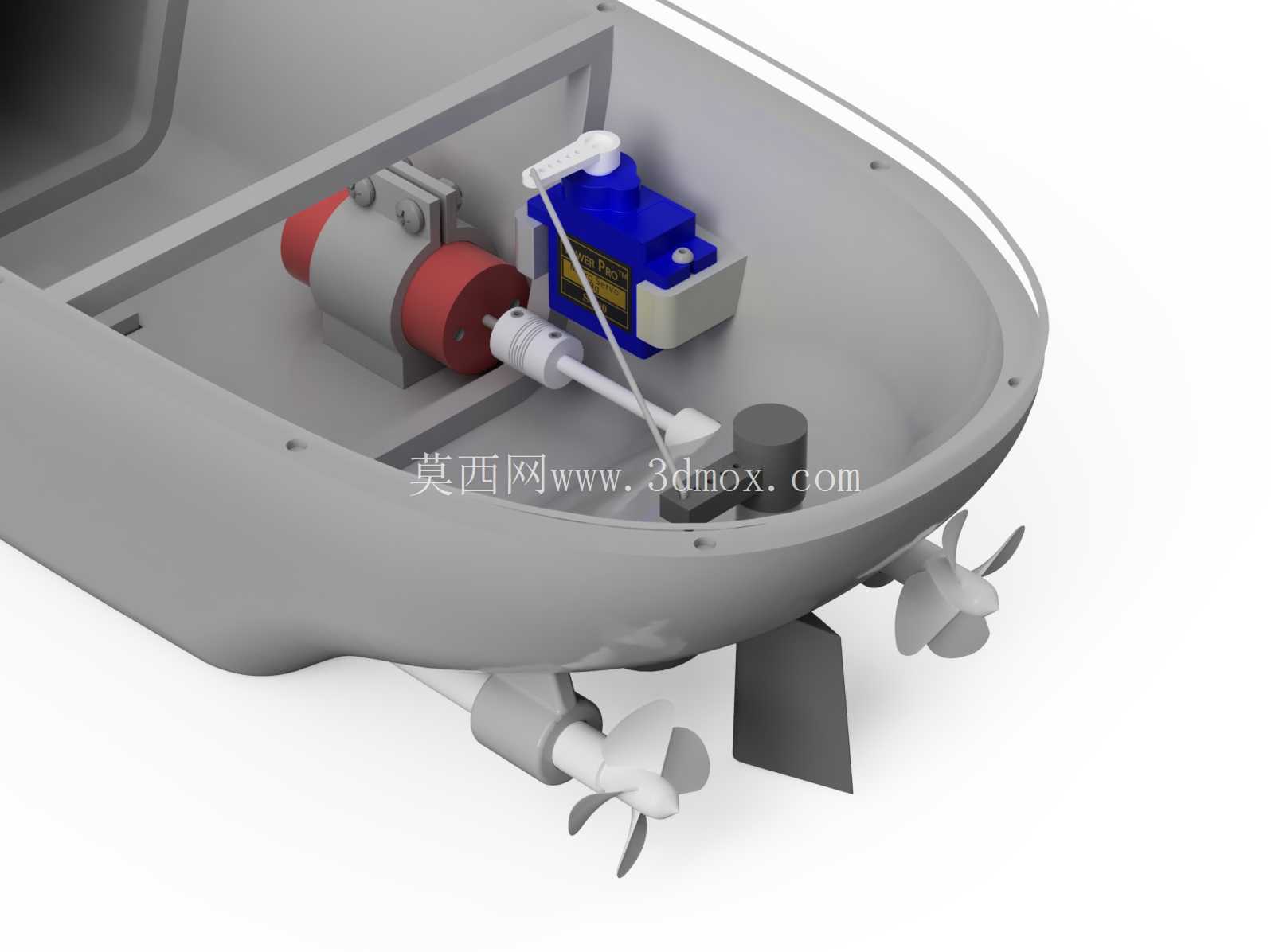

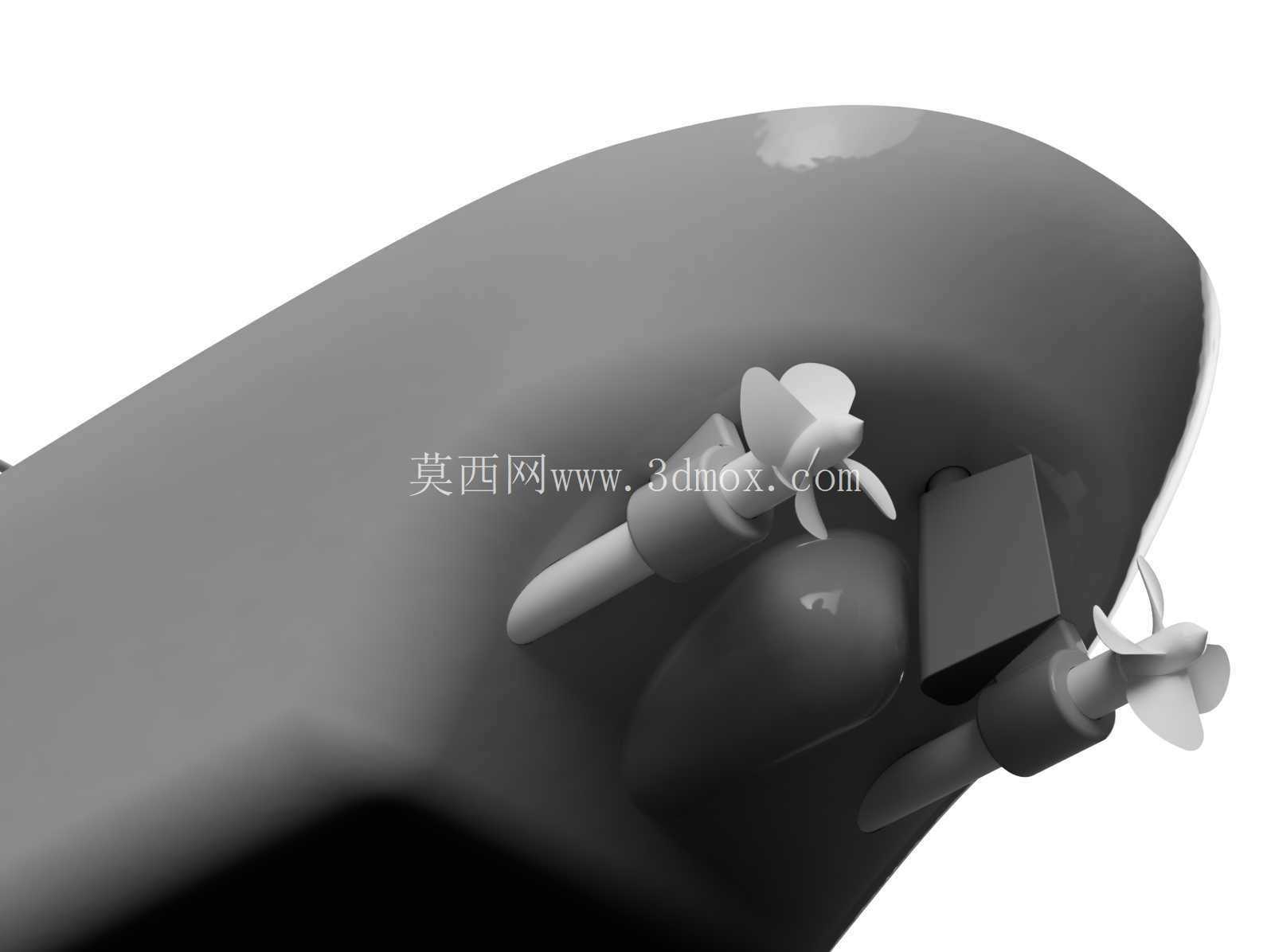

　　轴系布置是遥控船能否稳定运行的关键。电机轴、传动轴和螺旋桨轴应保持同轴或按设计角度平滑过渡，轴穿过船壳的位置设置轴套和密封结构，防止水池航行时水进入舱内。双桨左右对称布置，轴系斜度与船尾线型相协调，螺旋桨与舵叶、船尾板之间保留足够间隙，避免高速旋转时触碰船体。电机座采用可微调结构更利于实船装配，通过垫片或长圆孔调整轴线高度和左右位置，待轴系转动顺畅后再固定。电缆沿船体侧壁或肋板边缘走线，并用压线片约束，防止其卷入舵机连杆或堆积在舱底。

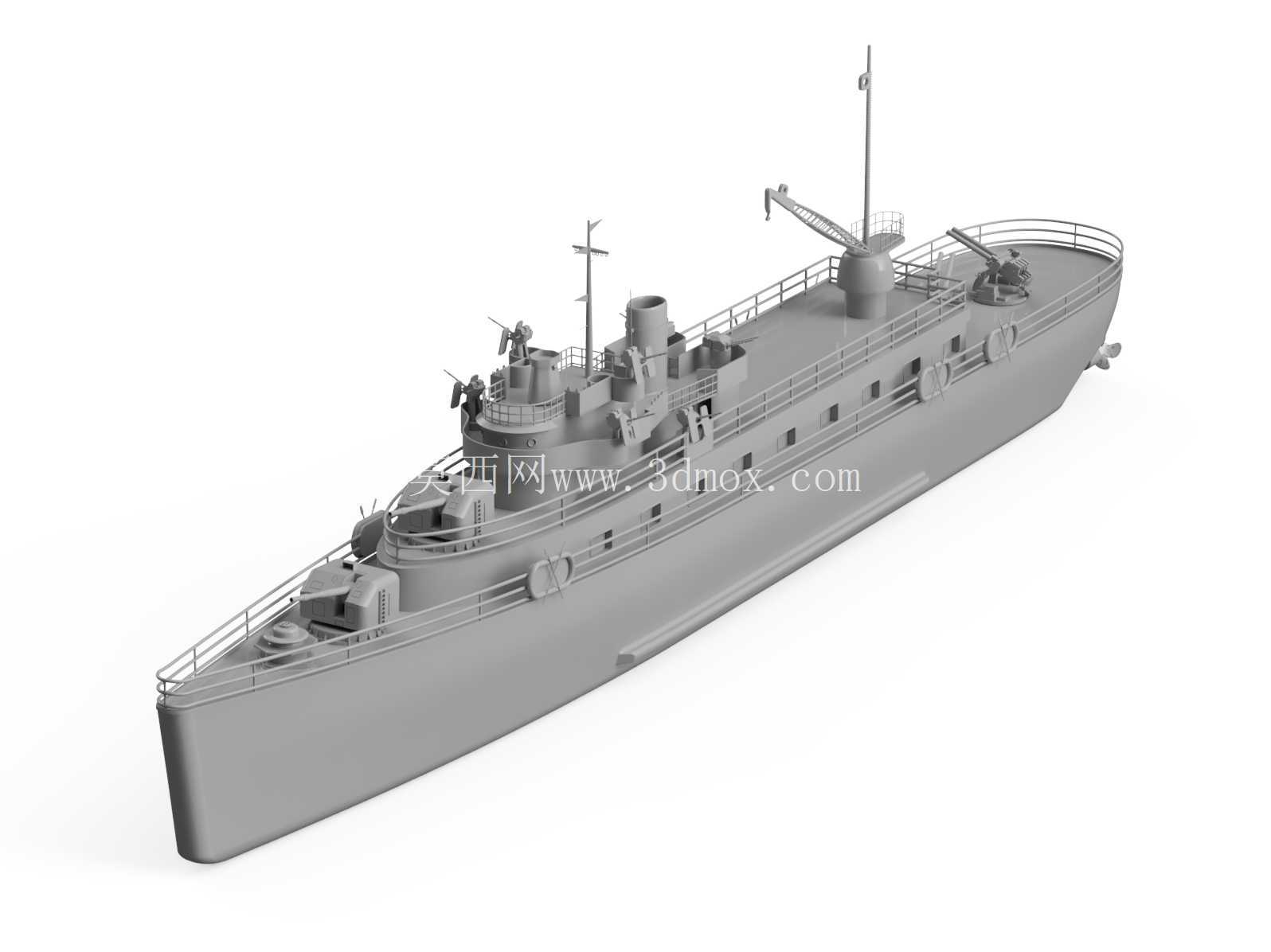

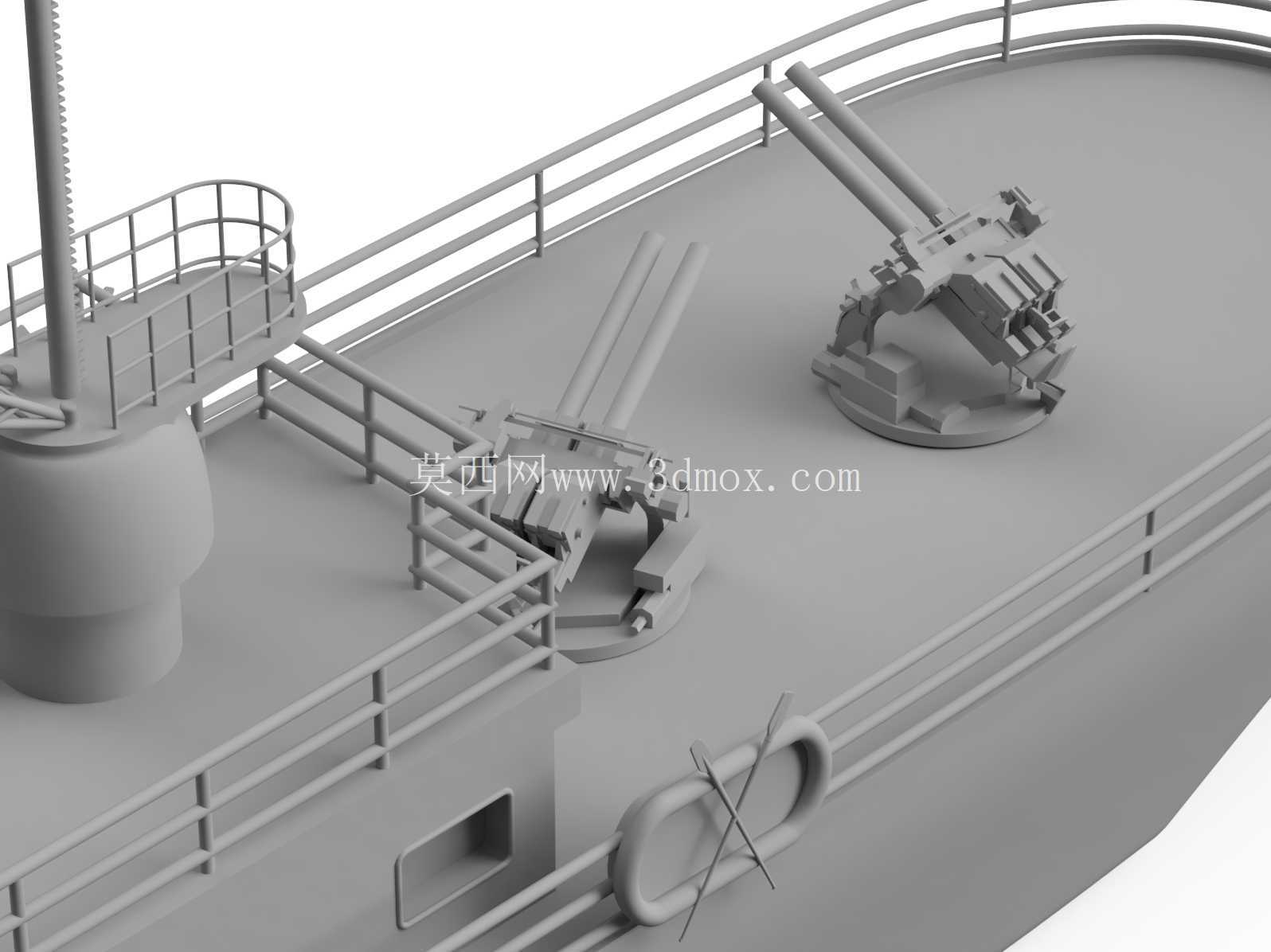

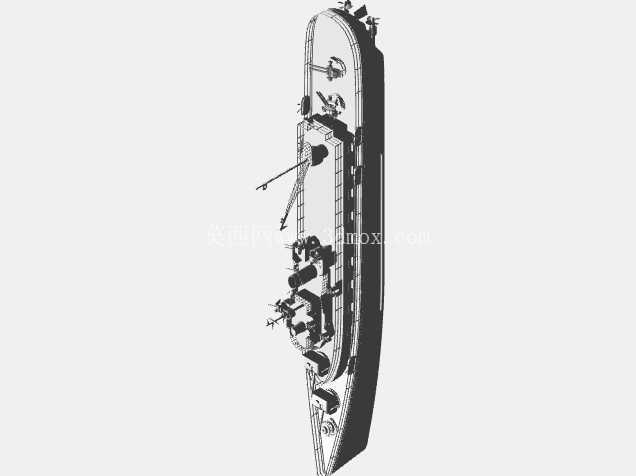

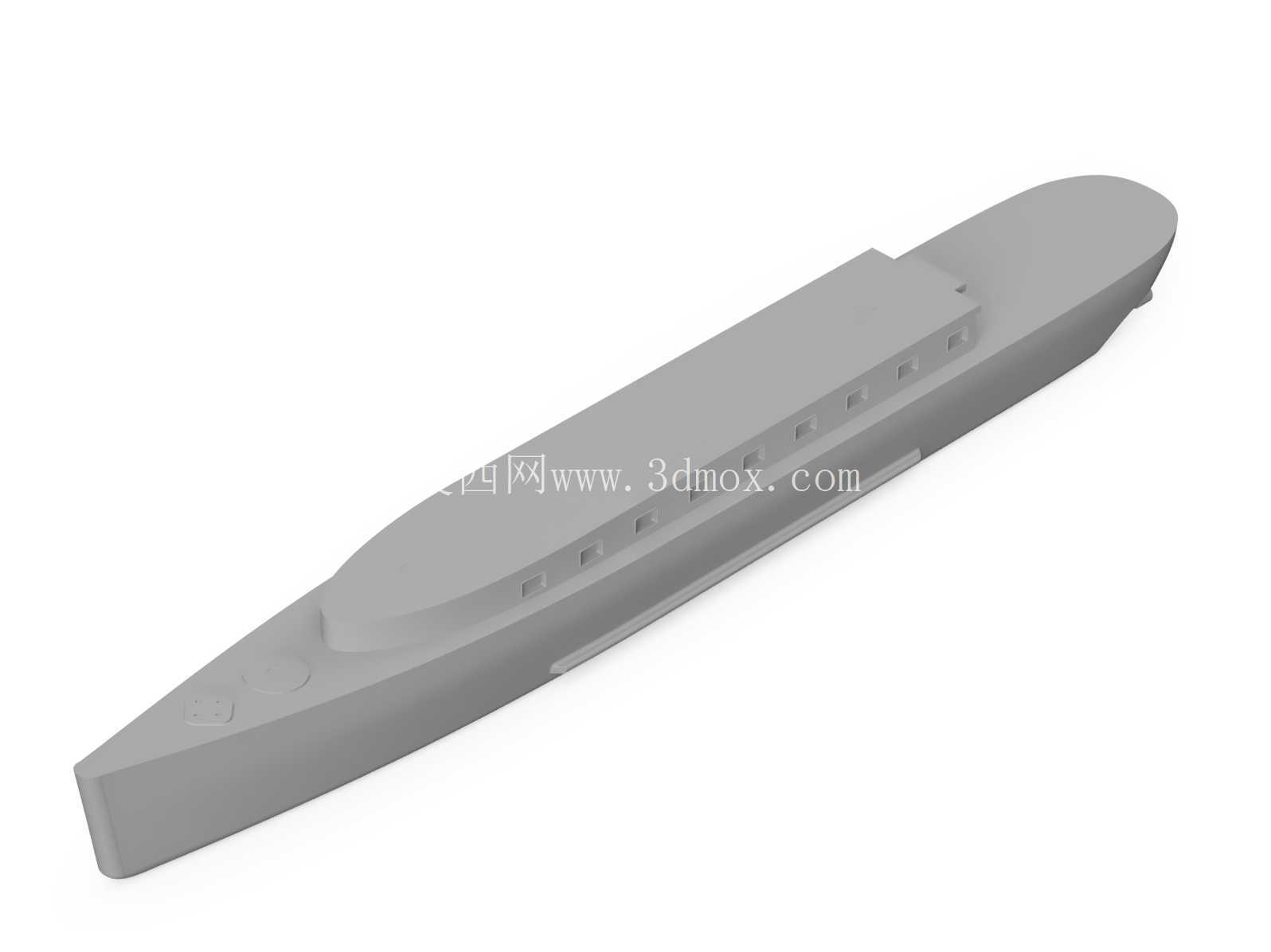

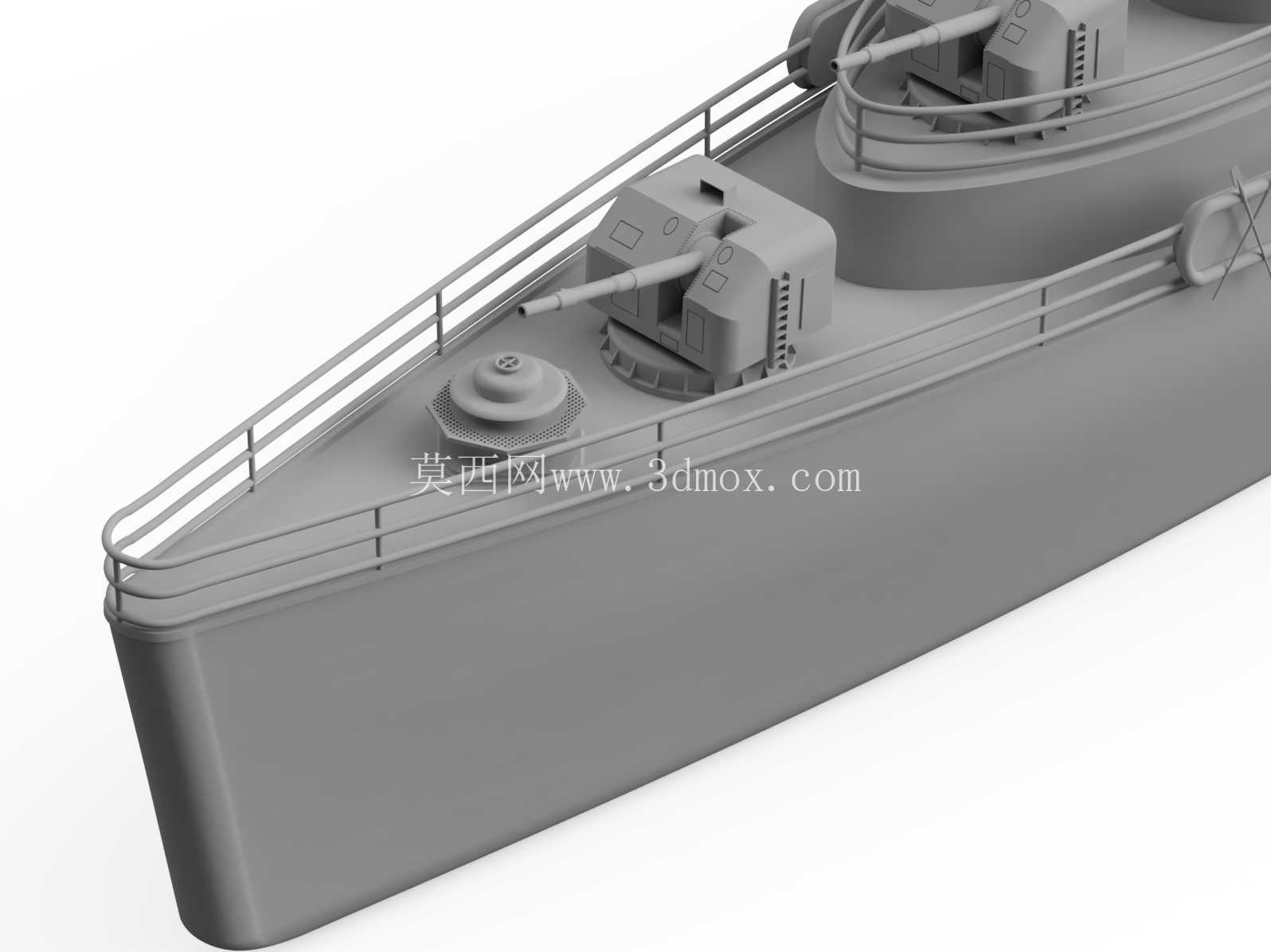

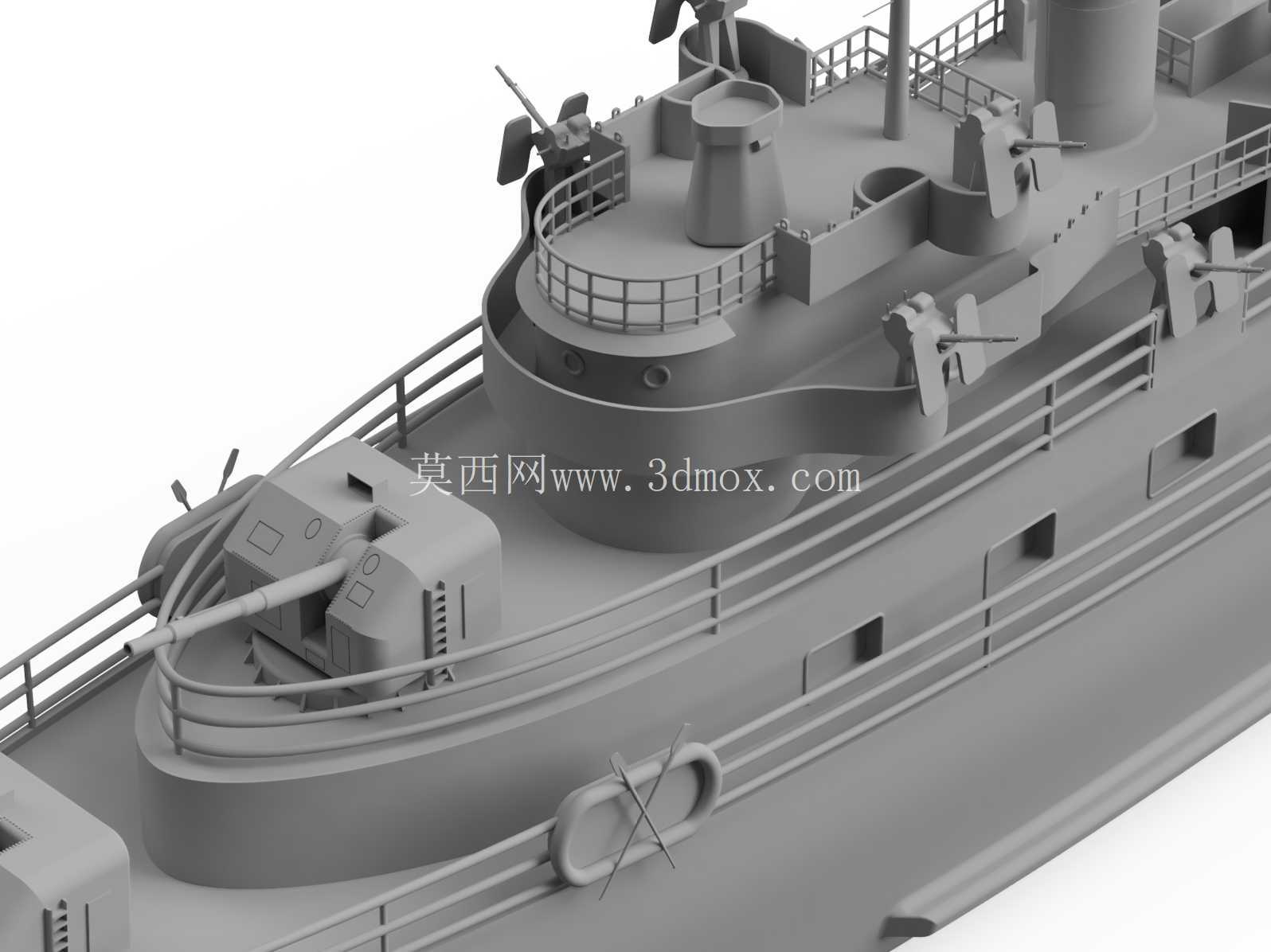

　　外形建模保留了原型舰的长甲板、连续舷弧、舰桥、桅杆、通风筒、系泊设备和武器基座等特征。甲板上的舱口、栏杆、梯道和吊艇设备并非单纯装饰，它们在装配阶段也能作为分段定位和外观检查的参照。舰桥与桅杆属于高位部件，建模时需控制实心体积，薄壁、镂空和框架式表达更适合减重；栏杆、天线等细长件应给出足够截面或建议后期改用金属丝、碳纤维杆替代，以降低运输和航行中的断裂风险。船体表面开口位置要兼顾真实感与水密性，甲板与船壳的接合面建议做成搭接或止口结构，粘接后既能提高密封效果，也能减少错位。

　　安装边界方面，内部舱室需要在建模初期就预留电池仓、接收机仓、电机仓和舵机拉杆通道。电池仓应靠近船体纵向重心附近，并设置可拆压盖或扎带固定位，避免航行中电池滑移改变浮态。接收机和电调注意远离大功率电机线，减少干扰；舱盖与检修口位置要让手或工具能够触及连接器、舵机摇臂和轴套固定件。船底线型从舯部向首尾逐渐收束，分段打印时支撑方向会影响表面质量，船底外板宜按减少悬垂的方向摆放，甲板细节则可根据零件形态单独打印后装配。

　　在结构验证上，可先以空载状态检查船体左右水平和首尾吃水，再进行短时间低速航行，观察轴系振动、进水点、舵机回中和双桨转速一致性。若出现首倾或尾倾，不应只靠外观调整，而应回到重量分布和舱室容积分配上修正。若转向滞后，应同时检查舵角行程、舵叶面积、桨舵位置和船体侧向阻力。整个模型的价值在于把舰船外观还原与遥控航行机构结合起来，使外观零件、承力肋板、动力系统和检修空间在同一套三维结构中形成明确对应关系。
