斗式垂直提升输送设备结构

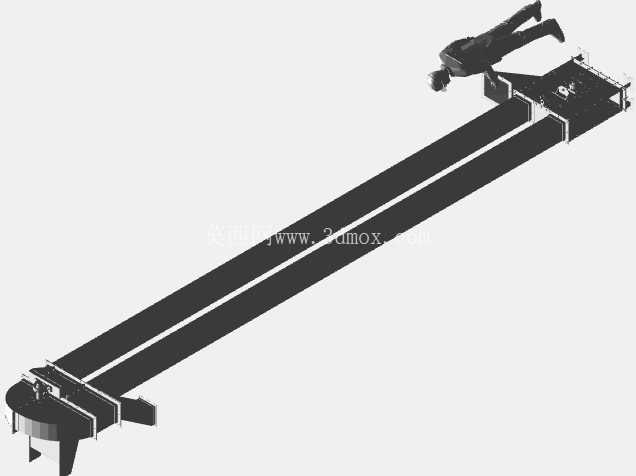

　　这套三维结构围绕散状物料的垂直转运输送展开，主体由立式塔架、牵引构件、连续料斗、底部进料段、顶部卸料段、驱动安装位、张紧与检修结构组成，适合在粮食、建材、化工颗粒、矿山细碎物料等生产场景中承担低位到高位的连续提升任务。设备通常布置在原料仓、筛分设备、配料系统或包装工序之间，物料从下部进料区域进入后，被随牵引构件运行的料斗舀取并沿塔架内部向上输送，到达顶部后依靠离心或重力方式卸入下游溜管、料仓或工艺设备。

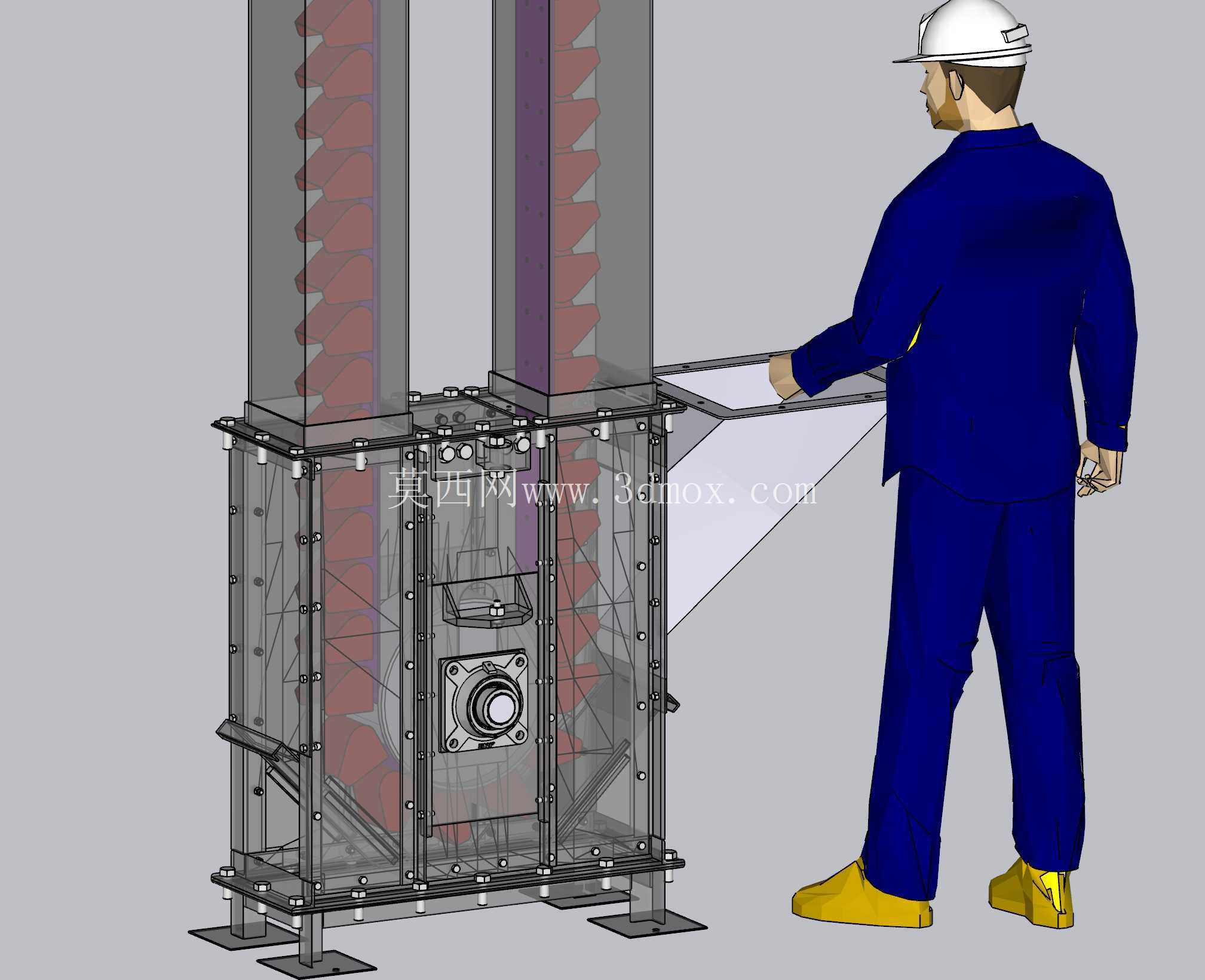

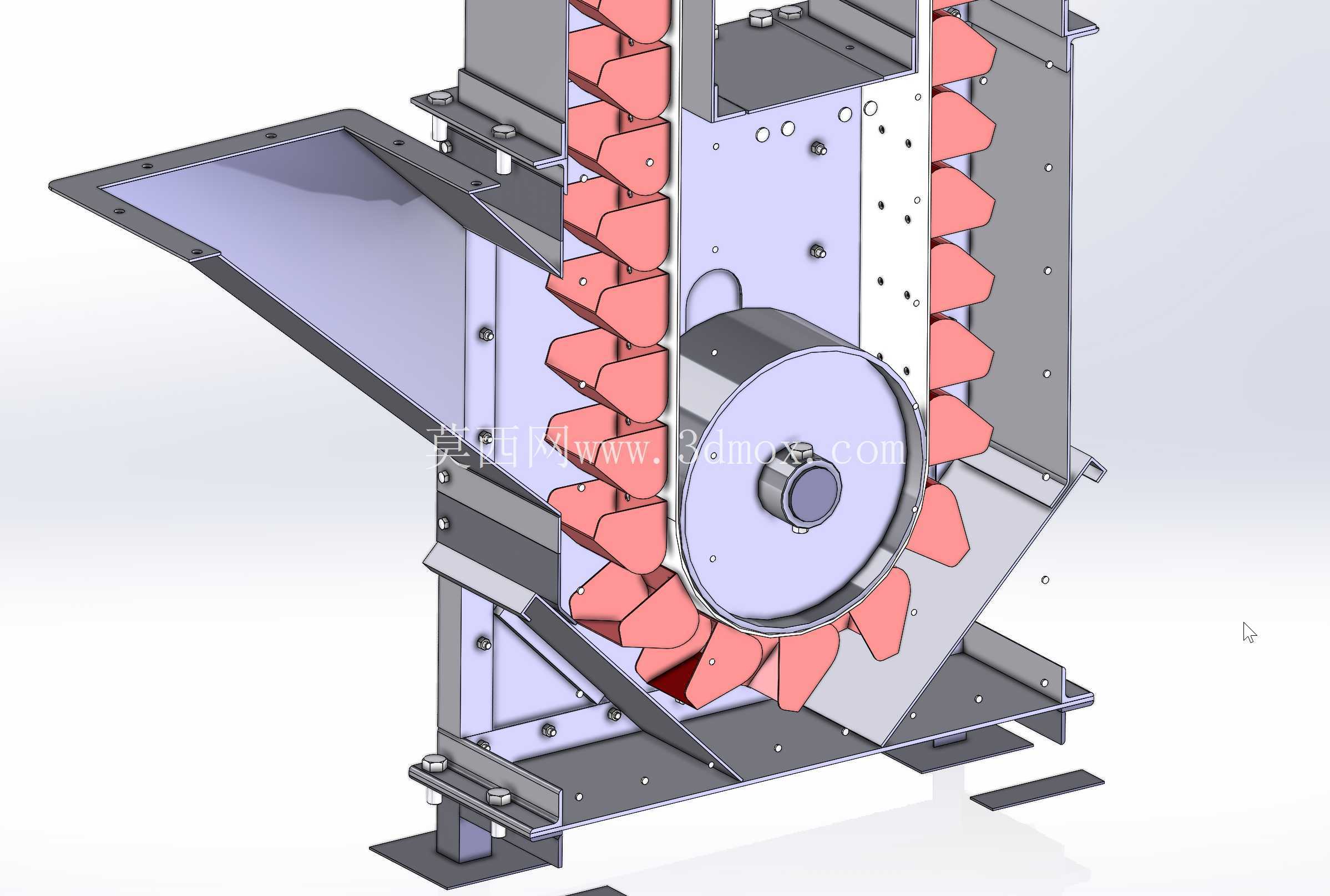

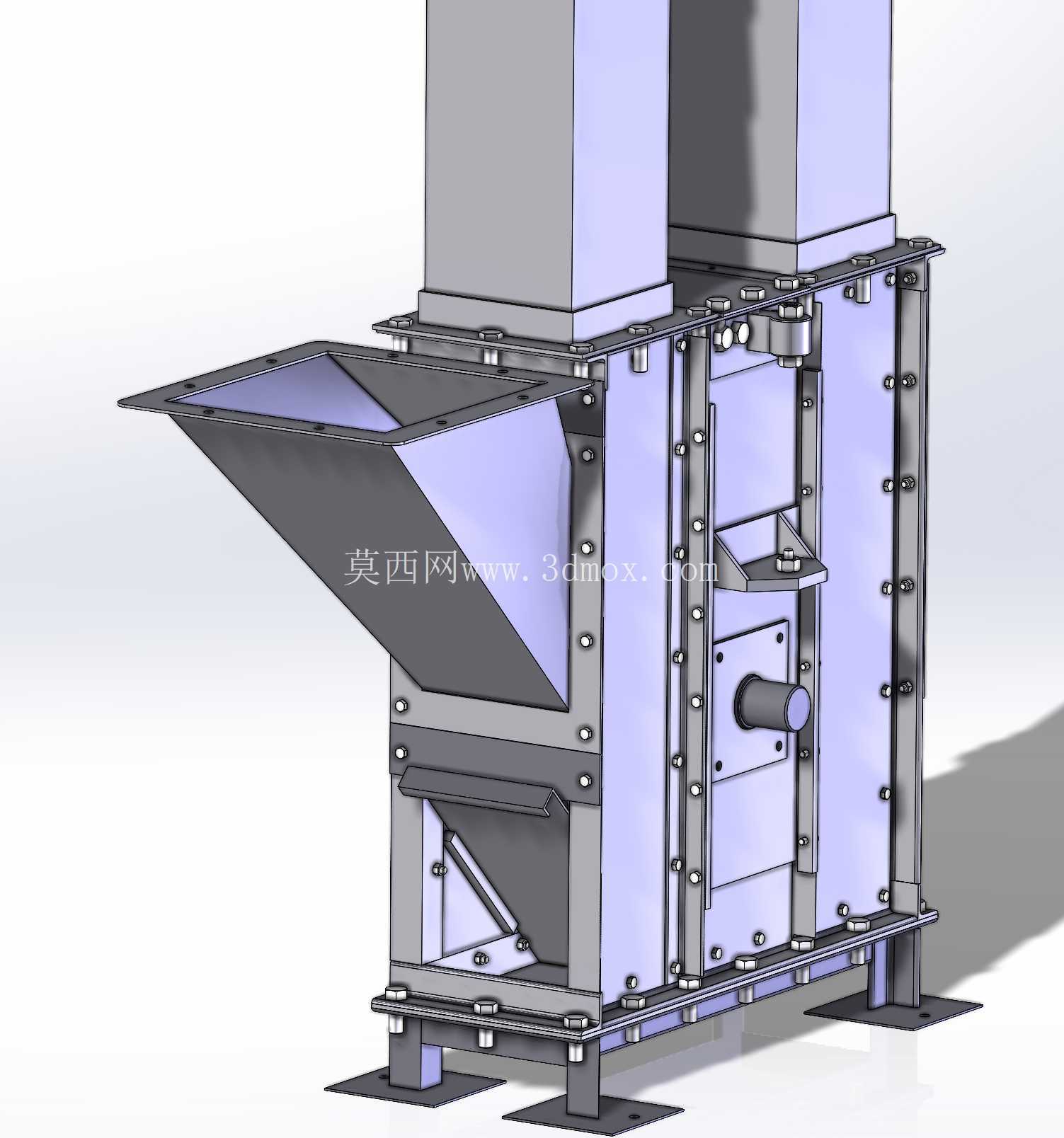

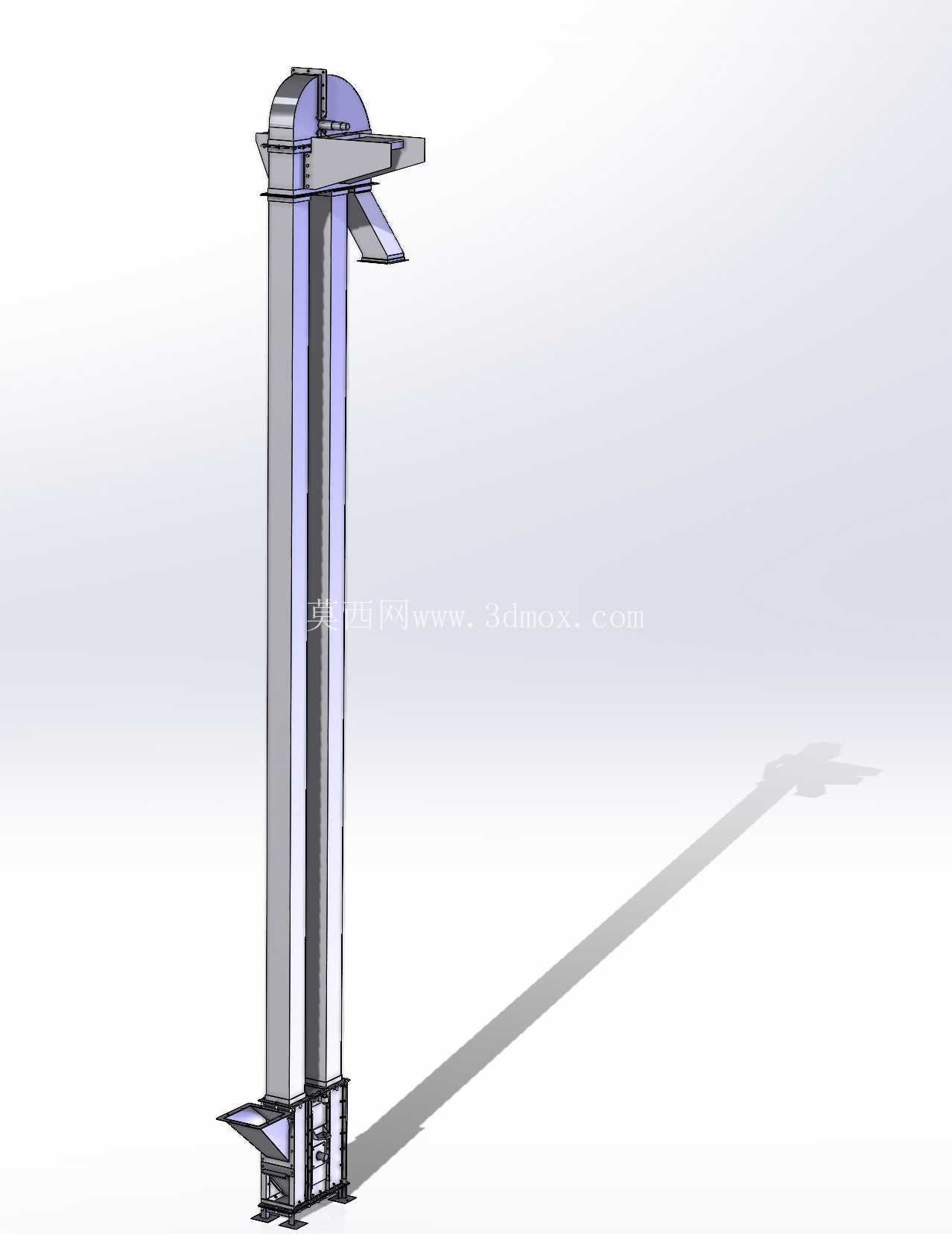

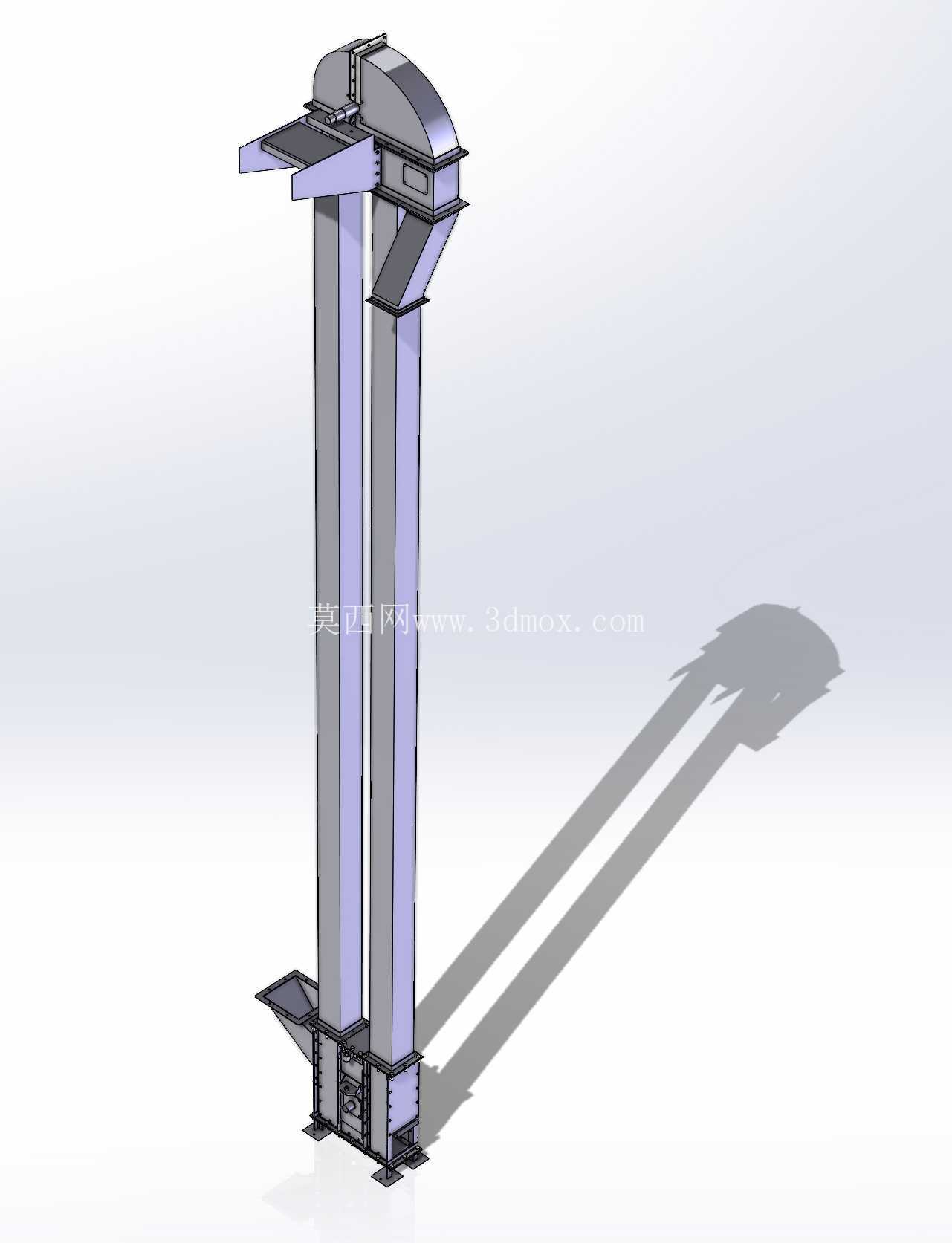

　　从结构设计角度看，垂直塔架是整套设备的承载骨架。模型中塔架采用框架式布置，外侧可根据粉尘、防潮或安全防护要求设置封板、观察门或检修口；内部需要为料斗运行预留连续通道，避免料斗与壳体、导轨、张紧部件发生干涉。框架立柱和横梁不仅承受牵引构件张力、物料重量和驱动载荷，还要考虑运行过程中因链条或胶带跑偏、料斗偏载、进料冲击带来的附加力。底部区域通常承担进料、张紧和尾轮回转功能，进料口位置需要与料斗舀料轨迹相匹配：进料过低会增加物料与底部壳体的摩擦，过高则可能造成撒料和回料。张紧结构用于补偿牵引构件在使用中的伸长，常见形式包括螺杆张紧、重锤张紧或组合张紧，设计时要保证两侧位移同步，防止尾轮偏斜。

　　料斗是直接接触物料的功能件，其形状、容积、间距和安装角度直接决定输送能力。颗粒流动性较好的物料可采用较浅、较宽的料斗，以利于快速装料和卸料；潮湿、易黏结或磨蚀性较强的物料，则需要更深的斗型、更大的圆角过渡以及便于清理的布置。料斗在牵引构件上按固定节距排列，模型中可以清晰看到斗体与牵引链条或胶带之间的连接关系。设计时需要校核料斗在满载启动、顶部卸料和底部舀料时的受力，连接螺栓或铆接位置应避免应力集中。对于高速离心卸料工况，还要结合头轮直径、转速和物料抛撒轨迹判断卸料口位置，使物料能够顺利进入排出溜管，而不是大量回落至提升机底部。

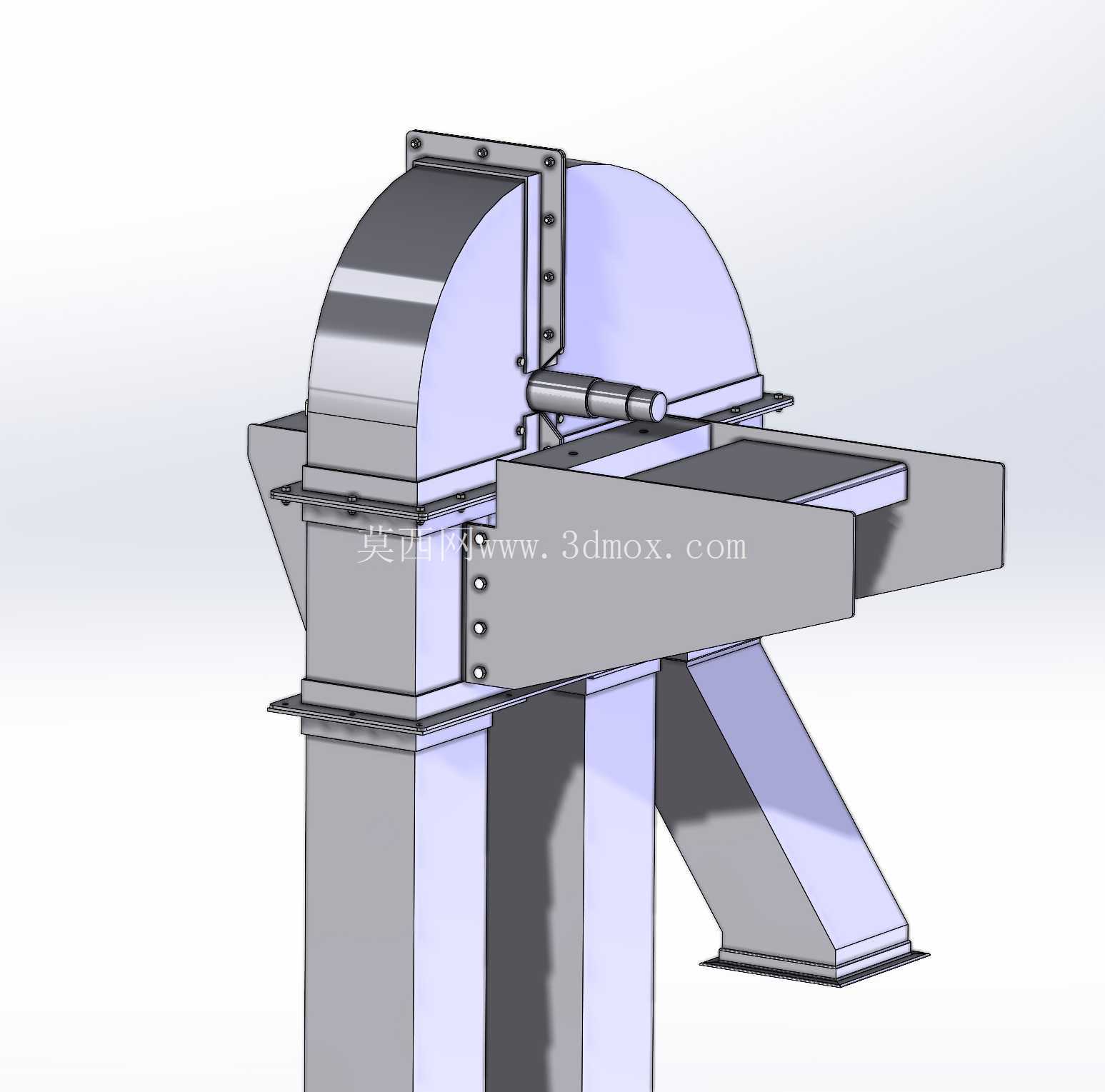

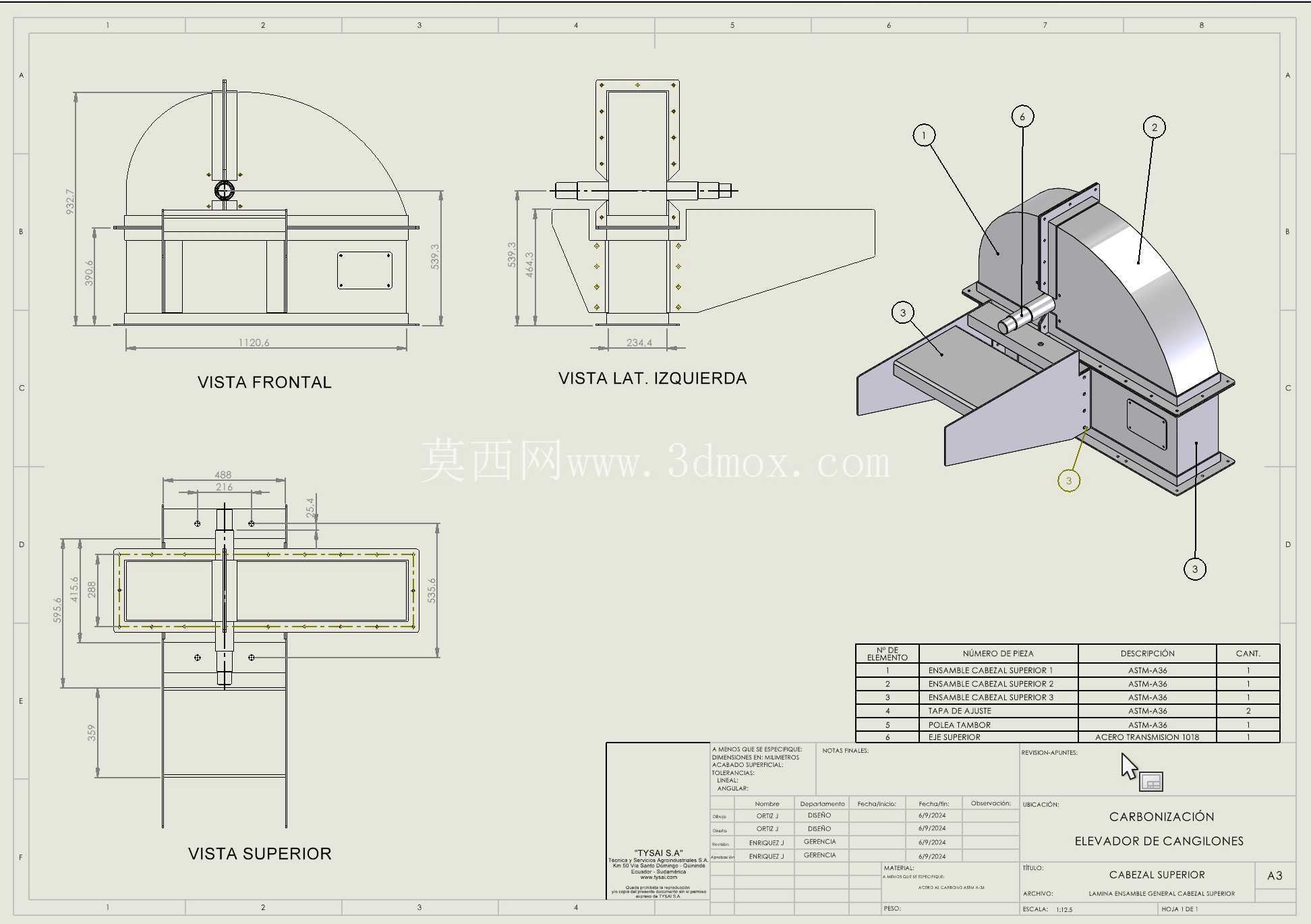

　　驱动端一般位于设备上部，包含头轮、驱动轴、轴承座、减速电机或链轮传动接口。头轮直径与牵引构件节距、料斗速度和卸料方式相关，直径过小会增大链条弯折疲劳或胶带弯曲应力；转速过高会加剧磨损和粉尘扬起，过低则可能导致物料不能按预期抛出。顶部壳体需要形成足够的卸料空间，出料溜管的角度应大于物料自然安息角，并在易磨损区域预留衬板或可更换板。对于磨蚀性物料，头轮、料斗唇边、底部进料溜板和出料口都是重点维护部位。

　　安装边界方面，这类垂直提升设备占地较小，但对高度方向空间要求明显。布置时不能只看塔架外形轮廓，还需在顶部预留驱动装置检修空间、头轮拆装空间和出料溜管连接空间；底部应预留清料口、张紧调节行程和进料设备对接位置。设备基础要承受整机自重、满载物料重量以及运行动载，底架地脚板的位置和孔径需要与土建基础或钢平台一致。塔架与楼层、平台或相邻设备连接时，应避免把不同沉降或热变形直接约束在机架上，必要时采用滑动支撑或柔性连接。侧向维护通道、起吊点和检修平台也应在三维布局阶段同步考虑，否则后期现场容易出现驱动部件无法吊装、张紧螺杆没有操作空间等问题。

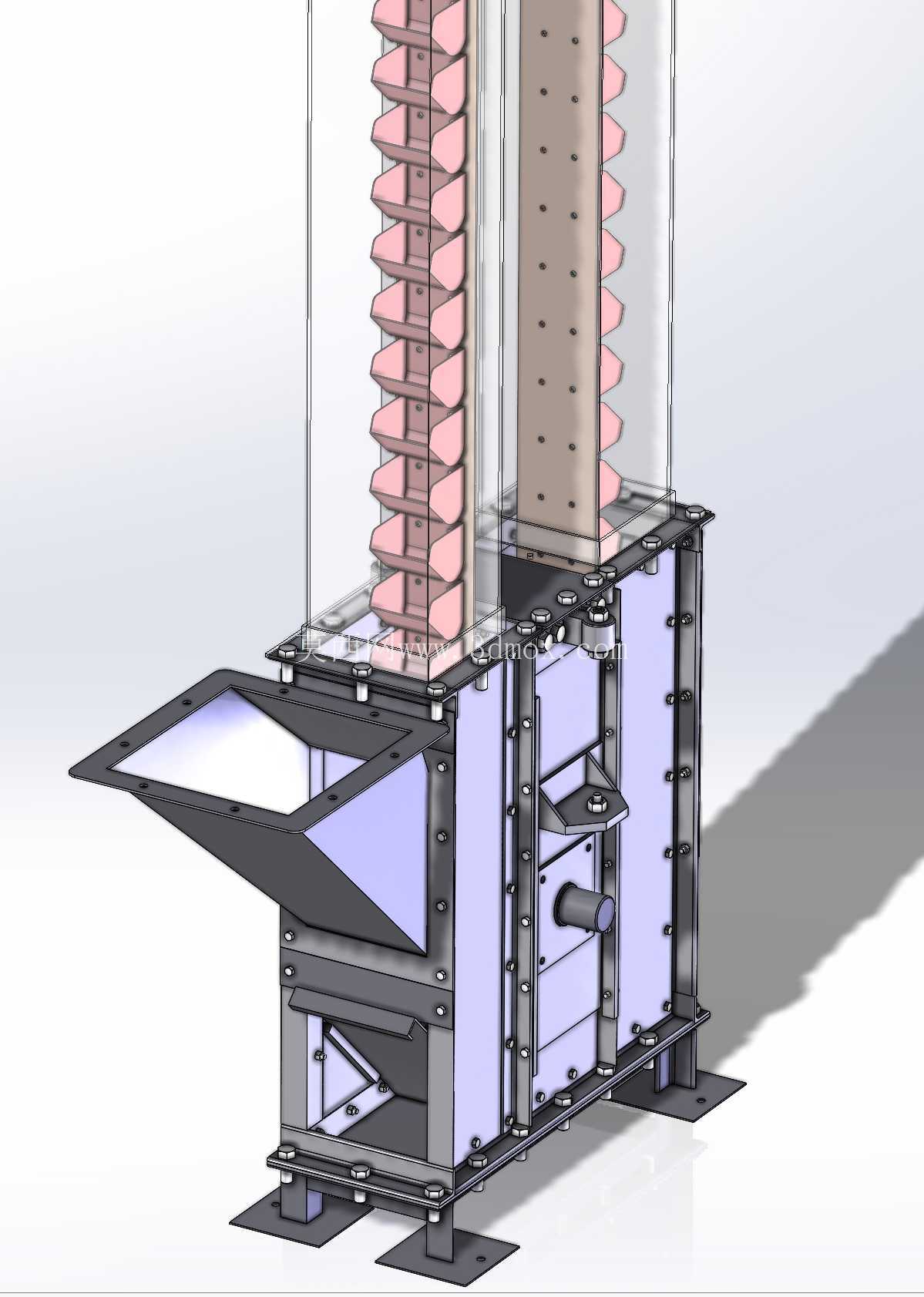

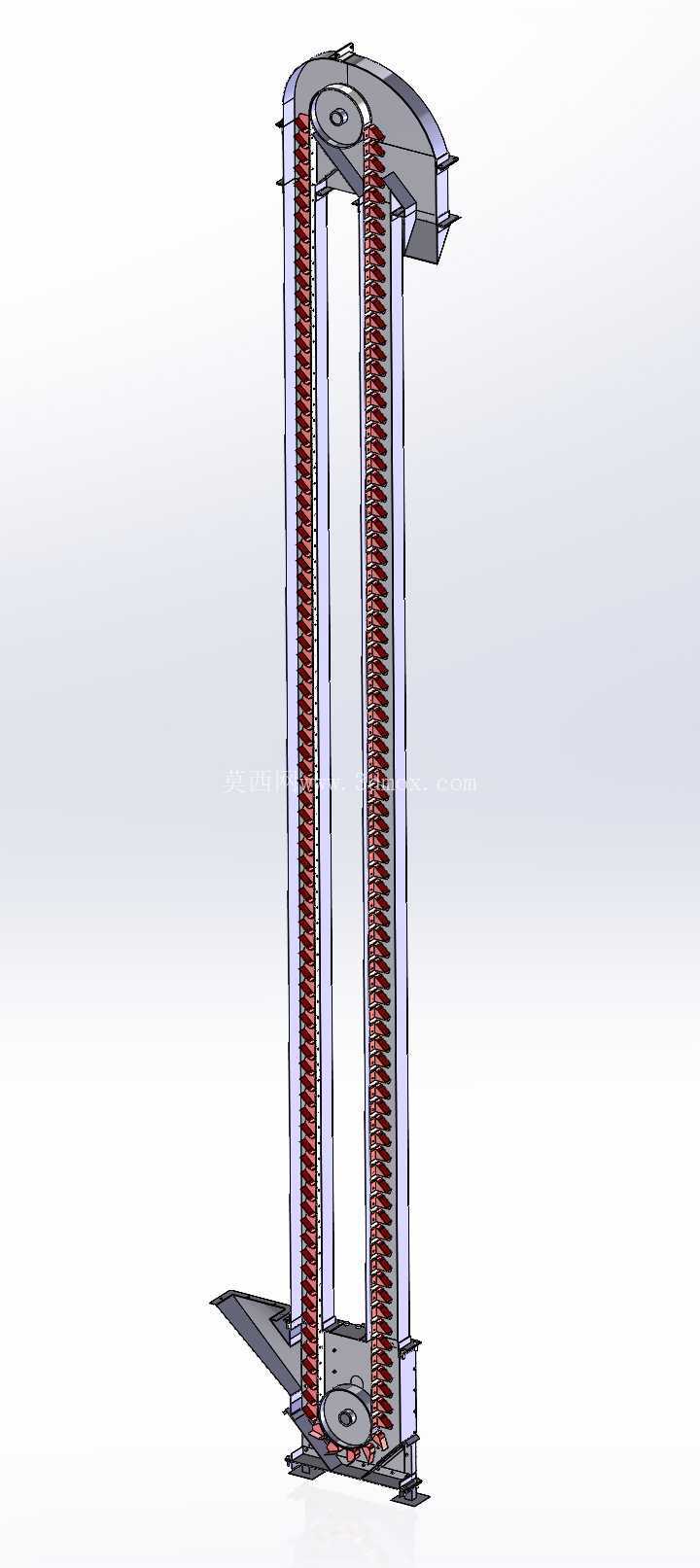

　　建模时需要重点处理料斗阵列、牵引构件闭环路径、头尾轮包络关系以及壳体透明表达。料斗阵列不能只按直线间距复制，还要在头尾轮回转区域保持正确的运动轨迹和斗间间隙；壳体可采用分段钣金或型材焊接结构，法兰连接位置应与运输分段、现场吊装能力相适应。观察门和检修盖的位置要对应底部张紧、头轮轴和易堵料区域。通过三维可视化，可以在投产前检查进料口与料斗的相对位置、出料溜管与抛料轨迹的匹配关系、维护门开启范围以及人员操作空间，从而减少现场返工。

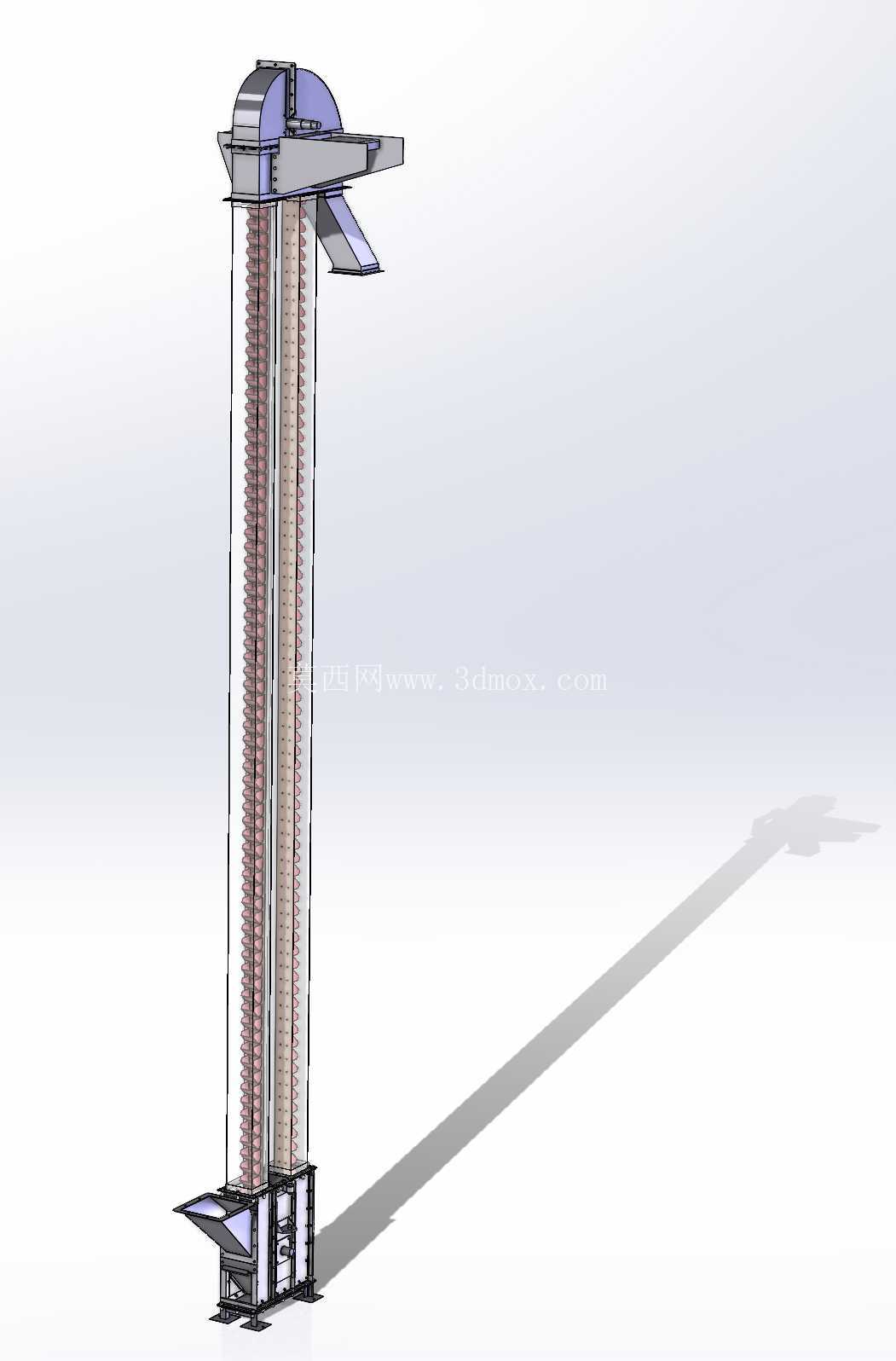

　　整体而言，该设备的核心不是单纯把机架做高，而是在连续输送能力、料斗填充率、卸料回收率、牵引构件寿命和维护可达性之间取得平衡。结构设计需要从物料特性出发，确定斗速、斗距、斗容、头轮直径和壳体截面，再反向校核驱动功率、张紧行程、基础载荷和安装空间。模型呈现的透明塔架、内部料斗和底部传动接口，能够帮助设计人员直观理解垂直提升路径，也便于在方案评审阶段发现干涉、回料、检修空间不足等工程问题。
