动物饲料厂斗式物料提升输送设备

　　这套斗式提升输送结构的三维建模，是围绕动物饲料厂散料垂直转运的实际工况完成的整套设备落地设计，整套结构从厂区工艺布局的边界条件出发，把散料从低位进料口向高位工艺段输送的全流程动作拆解到每一个结构件的选型与排布中。

　　从现场安装的边界条件来看，整套设备的核心垂直输送段沿厂房竖向通高布置，底部进料段落在厂区一层的散料出料工位，直接承接混合工序完成的粉状、颗粒状饲料原料或者成品饲料，顶部驱动段架设在高层工艺平台的预留安装位，出料口直接对接后续的分配、仓储或者包装工序的进料端。建模过程中首先核对了厂房的竖向净空、水平方向的检修通道预留尺寸：垂直塔架的截面宽度控制在1.8米左右，深度1.2米，刚好避开厂房两侧的主承重柱与动力管线排布区域；顶部伸出的检修平台总长度延伸至驱动段两侧各2.2米，平台护栏的外边缘距离厂房墙面预留出不小于0.8米的巡检通行空间，平台底部的支撑斜梁直接搭接在厂房预设的预埋承重牛腿上，不需要额外在现场浇筑大面积设备基础，仅底部机座区域做200毫米厚的混凝土地坪预埋螺栓固定即可，大幅降低了老厂区改造的施工成本。

　　设备的实际用途完全贴合饲料生产的散料输送特性：饲料厂的输送物料包含玉米粉碎颗粒、豆粕粉料、混合后的全价配合饲料，这类物料的堆积密度普遍在0.5到0.8吨每立方米，物料含水率控制在12%到15%之间，既没有强磨琢性的矿石物料对料斗的剧烈冲刷，也不会像高湿度粘性物料那样大量粘黏在斗体内壁。设计时选用浅型冲压料斗，料斗边缘做折边加强，沿着牵引胶带或者板式链条按固定间距排布，物料从底部机座的侧向进料口喂入后，被连续上行的料斗舀取，沿着垂直塔架内部的轨道平稳提升至顶部驱动滚筒位置，料斗随滚筒转向完成翻转，在离心力与重力的共同作用下把物料从顶部的侧向出料口甩出，直接送入下游工艺的溜管当中，整个输送过程完全封闭，既避免饲料粉料外泄造成车间粉尘超标，也杜绝了外部杂物落入物料造成饲料污染的风险。

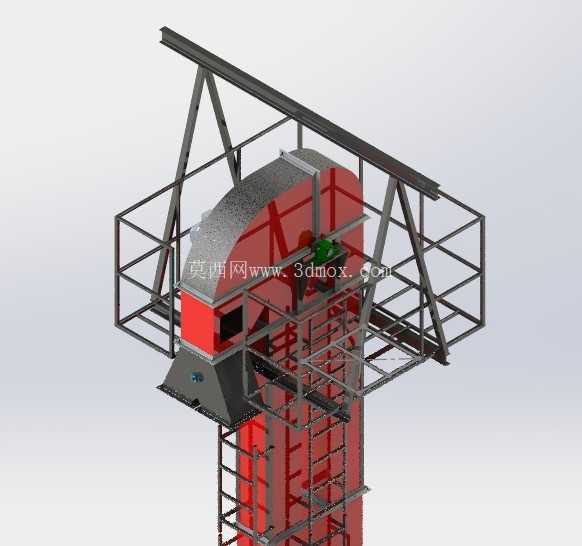

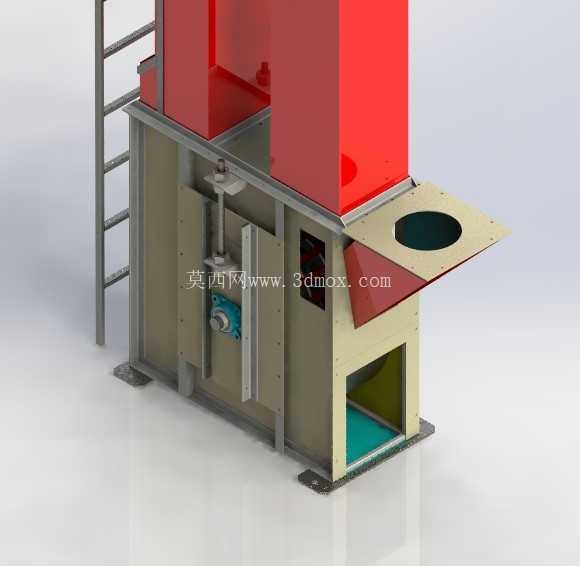

　　结构设计的思路围绕饲料厂长期连续运行的维护需求展开：顶部驱动单元把减速电机、驱动滚筒、止逆机构整合在同一个安装底座上，整套驱动组件放置在顶部检修平台的承重梁上，平台四周设置1.2米高的双横杆安全护栏，护栏踢脚板做100毫米高的上翻边，防止检修工具或者小零件从高空平台坠落；垂直塔架的侧面全程铺设爬梯与中间休息平台，爬梯护笼按照高空作业安全规范做环形防护，巡检人员可以从一层地面直接抵达顶部驱动平台，日常检查胶带张紧度、料斗固定螺栓松紧、滚筒轴承温升的时候不需要额外搭设脚手架。塔架的外壳采用分段式薄钢板护罩，每一段护罩都做快速拆卸的卡扣连接，当出现个别料斗磨损、牵引带跑偏的情况时，只需要拆开对应高度的护罩段就可以完成检修更换，不需要把整套设备的外罩全部拆除。底部机座位置设置张紧机构与积料清理口，张紧采用重锤式自动张紧结构，能够自动补偿牵引胶带长期运行之后的伸长量，避免胶带打滑跑偏；底部的清理口可以在换产或者长期停机的时候，把残留在机座底部的余料彻底清理干净，避免不同批次饲料交叉污染，也防止余料长期受潮发霉影响产品品质。

　　在功能特性的匹配上，整套结构特意针对饲料车间的防爆防尘要求做了细节优化：机壳的所有拼接缝隙都做密封垫处理，整机的粉尘泄漏量控制在极低水平，顶部驱动段设置泄爆口导向车间外部的安全区域，避免饲料粉尘在密闭空间内积聚引发安全隐患；料斗的运行速度控制在1.6米每秒左右，这个速度区间既可以保证颗粒饲料在卸料的时候顺利沿出料口轨迹抛出，不会出现回流落回底部机座的问题，也不会因为速度过高导致料斗对物料的冲击过大，把颗粒饲料撞碎产生过多粉料，影响成品饲料的颗粒均匀度。整机的输送能力按照每小时30到50吨的散料输送量匹配，完全满足中型饲料厂生产线的连续供料需求，结构建模过程中所有的型钢支架、平台栏杆、爬梯步距、护罩分段尺寸都按照实际钣金下料、型钢焊接的工艺要求拆分，每一个安装孔位、连接法兰的位置都和现场安装的逻辑完全对应，既可以直接用于后续的工程图出图、物料清单统计，也可以在前期厂区规划阶段做设备布局干涉检查，提前排查设备和厂房梁柱、管线、相邻工艺设备的空间冲突，减少现场安装阶段的返工问题。
