低重心越野遥控攀爬车车架结构

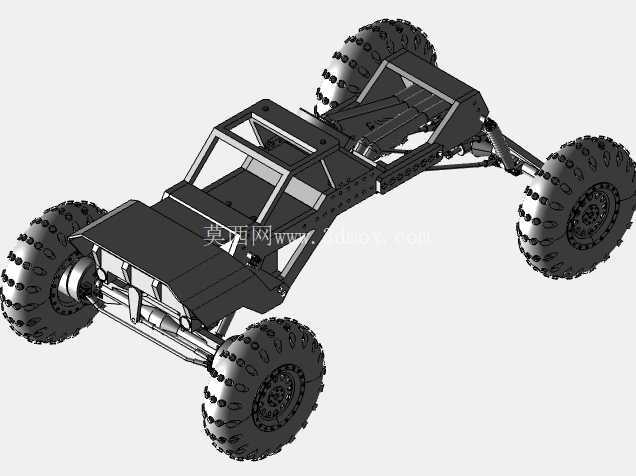

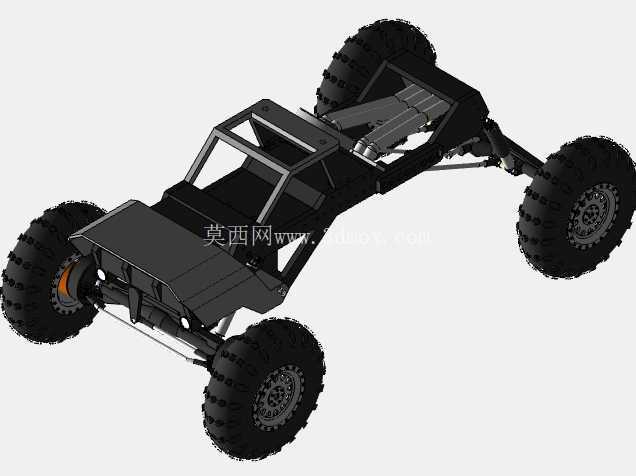

　　该作品呈现的是一台面向复杂地形行驶的低重心遥控攀爬车，核心结构集中在管式车架、长行程悬架、大颗粒越野轮胎、前部防护与车载附件布置上。整车采用开放式管架思路，没有沿用普通遥控车的封闭外壳，而是将承载、铰接、避震、传动避让和电子设备安装空间直接暴露在结构中，便于观察各部件之间的运动关系。

　　从实际使用场景看，这类车辆主要服务于岩石攀爬、泥地穿越、障碍赛道和户外地形验证。低重心布置能够减少侧翻风险，车架中部的质量尽量靠近轮距中心，使车辆在单侧车轮抬高、横向倾斜或跨越凸起时仍能保持接地压力。前部和后部均保留较大的接近角、离去角空间，车桥下方没有多余的低垂构件，轮胎直径相对车架高度占比明显，可越过石块、树根、土坡等非铺装障碍。

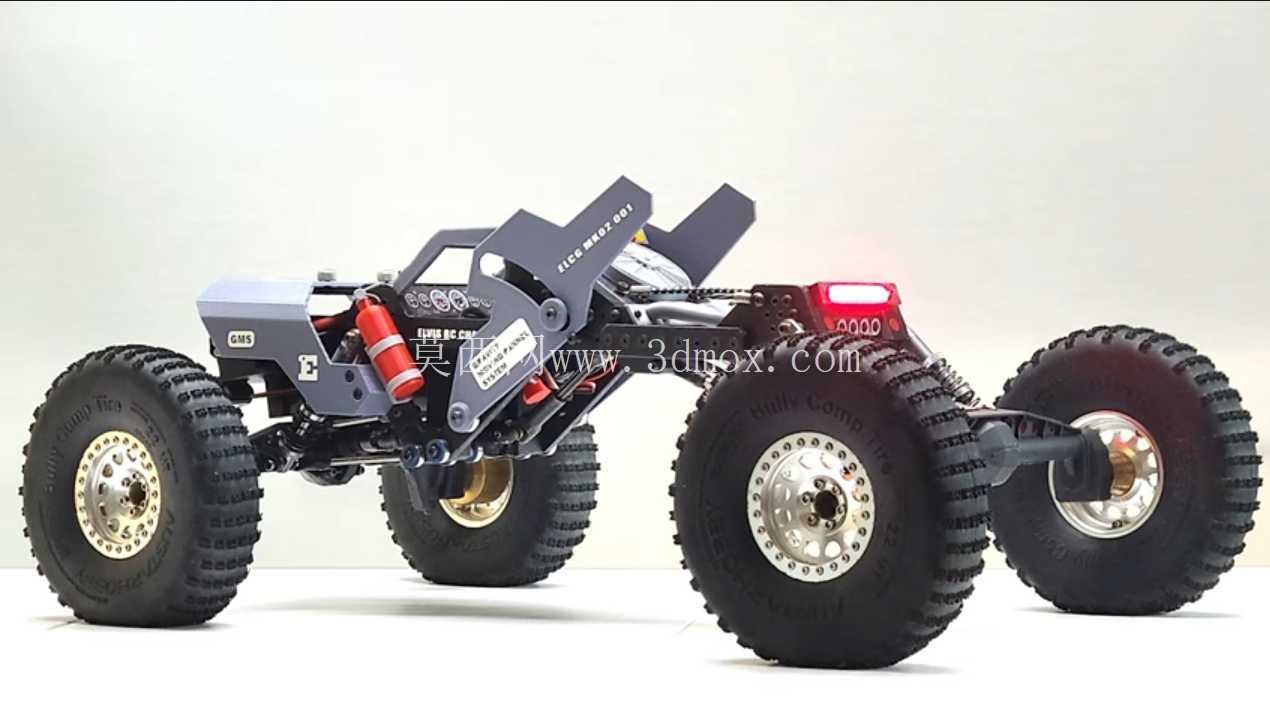

　　车架主体由多段管材和折弯板件组合而成，主管承担弯曲与扭转载荷，侧向连接板用于固定避震器、拉杆、车桥限位和设备舱。结构设计上没有追求外观包覆，而是优先保证维修可达性：悬架连杆的铰接点、避震安装座、转向区域和电池接收设备位置都留有操作空间。车架侧面的加强板既承担局部连接作用，也形成防撞边界；外露的红色筒状附件模拟实车灭火器布置，安装在乘员舱侧后方，不干涉车轮跳动和悬架摆动。

　　行走系统是该模型的重点。四个大直径越野轮胎采用深齿胎纹，胎块高度大、边缘硬朗，适合在松散沙土、湿滑岩石和凹凸地面上获得抓附力。轮毂采用多孔圆盘样式，既减轻外圈质量，也便于轮辋与轮毂座的装配。轮胎外宽较大，接地面积在低胎压状态下可进一步增加；轮拱位置没有完整翼子板限制，车轮在压缩到极限时仍有充足运动余量。

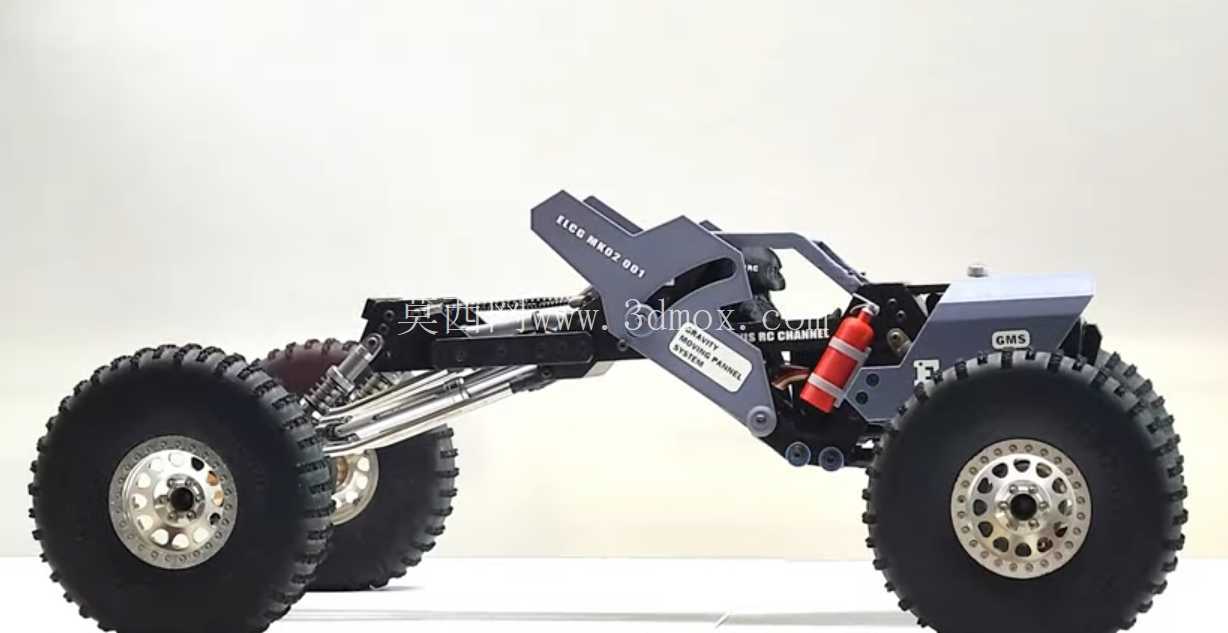

　　悬架部分采用长行程独立连杆与外露螺旋弹簧避震组合。多根金属质感拉杆从车架中部延伸至车桥区域，形成对车轮纵向和侧向运动的约束；避震器以倾斜角度安装，利用较长的有效行程吸收冲击。倾斜布置还能降低避震上支点对车体顶部空间的占用，使整车轮廓更加扁平。工程师在布置铰接点时需要同时考虑轮距变化、半轴角度、避震压缩曲线和防干涉范围，尤其在车轮大幅上下跳动时，拉杆、弹簧、车架横梁与轮胎内侧不能发生碰撞。

　　转向与传动区域围绕前桥展开，转向节、拉杆和驱动部件需要在大转角与大跳动之间取得平衡。攀爬车并不强调高速行驶稳定性，而是更看重低速扭矩输出、轮胎贴地能力和精细操控，因此悬架几何偏向大行程与柔性接地。车架前后悬伸较短，有助于在陡坡顶端和V形沟底减少托底；底盘最低点尽量集中在车桥和轮胎附近，通过性由车轮先行建立。

　　外形边界方面，整车宽度由轮胎外侧决定，长度主要受前后保险杠和轮胎最外点控制，高度则受轮胎半径、避震塔和车架上管限制。安装建模时应重点校核三类空间：一是轮胎转向到极限位置时与车架侧板、拉杆之间的间隙；二是避震完全压缩时弹簧、筒身与安装座的避让；三是电池、接收机、仿真附件等设备在车架内的固定面和拆装通道。若用于后续工程深化，可在此基础上补充车桥内部差速或锁止结构、传动轴万向节角度、避震阻尼参数以及车架管材规格，使模型从外观结构进一步扩展为可运动校核的越野底盘方案。
