钢管桁架式越野卡丁车整车结构设计

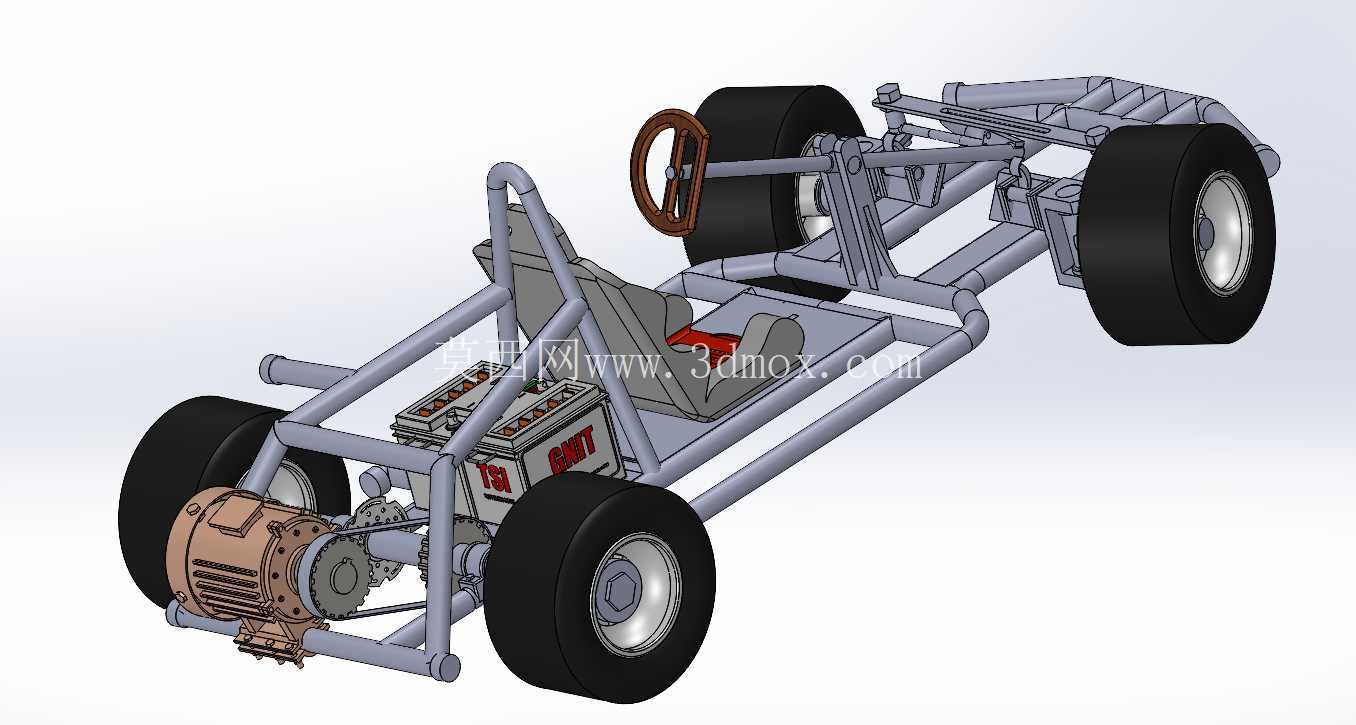

　　这套钢管桁架式越野卡丁车的三维结构，完整呈现了小型休闲竞速车辆从骨架搭建到底盘行走系统匹配的全链路设计逻辑，在户外休闲游乐场地、业余赛道体验、青少年机械教学实训、小型特种作业代步改装等场景中都有很高的参考价值。不同于量产乘用车辆的承载式车身思路，这款卡丁车直接采用圆管焊接拼接的空间桁架作为核心承载基体，所有动力、传动、行走、操控部件都直接挂载在管架对应节点上，没有额外的冲压覆盖件承担载荷，结构受力路径直白清晰，后期改装、维修拆换部件时不需要拆解复杂的内饰与钣金，非常适合小批量自制、场地定制化改装的使用需求。

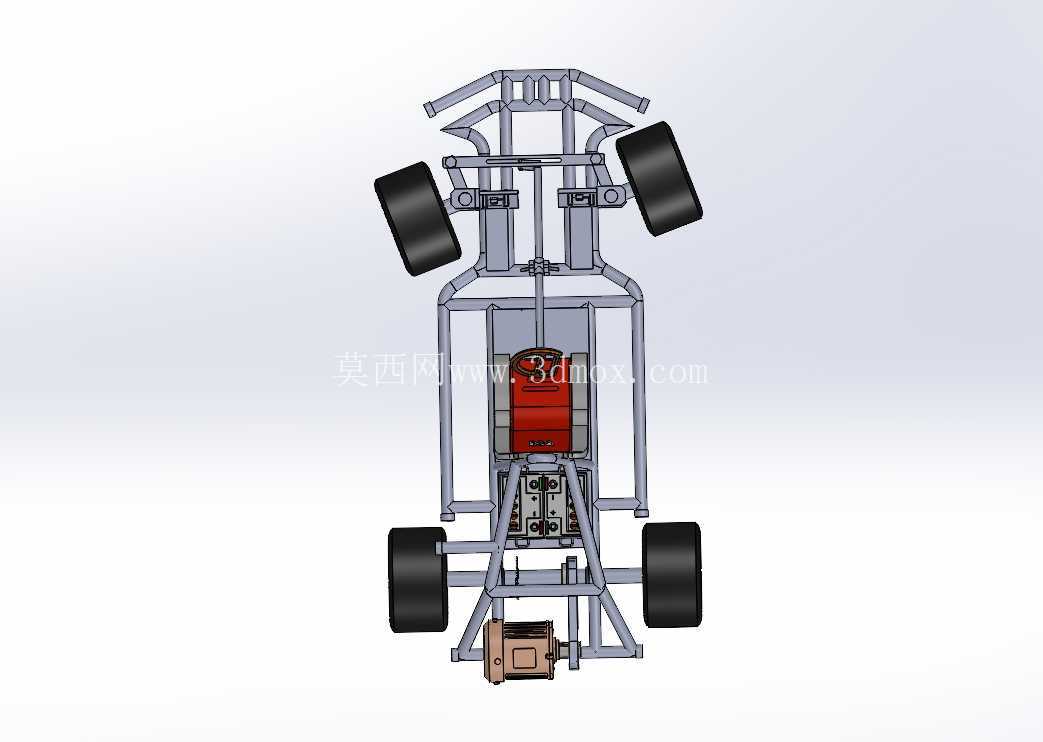

　　从安装边界与尺寸适配的角度看，整车的轮距、轴距参数完全围绕非铺装路面的行驶稳定性设定：四轮采用宽断面低压越野轮胎，轮距刻意加宽来抵消高速过弯时的侧倾力矩，轴距控制在紧凑区间保证小半径转向的灵活性，整车最低点的离地间隙预留了足够的起伏路面通过余量，前防撞横梁向外突出于前轮前缘，在场地碰撞、剐蹭障碍物时首先承接冲击，避免管架主受力结构直接变形。管架的管径与壁厚选型经过受力权衡：主纵梁、乘员舱周边的防滚环采用更大直径的管材，承受碰撞冲击与悬架传递的交变载荷；座椅支撑、转向机安装支座这类局部承载位置采用稍小规格的管材，在保证刚性的前提下控制整车自重。

　　行走与操控系统的布局完全服务于场地驾驶的操控反馈：前轮转向节通过拉杆与转向机连接，方向盘的转动角度直接转化为前轮偏角，转向传动比设定偏小，驾驶员小幅转动方向盘就能获得明显的转向响应，适配卡丁车赛道频繁变向的操作需求。前后悬架的摆臂端点都通过铰接支座固定在管架预设的安装位上，减震器的上下安装点预留了不同角度的调节孔位，实际装配时可以根据场地路面硬度、驾驶风格调整减震阻尼与车身高度，不需要额外改动主架结构。

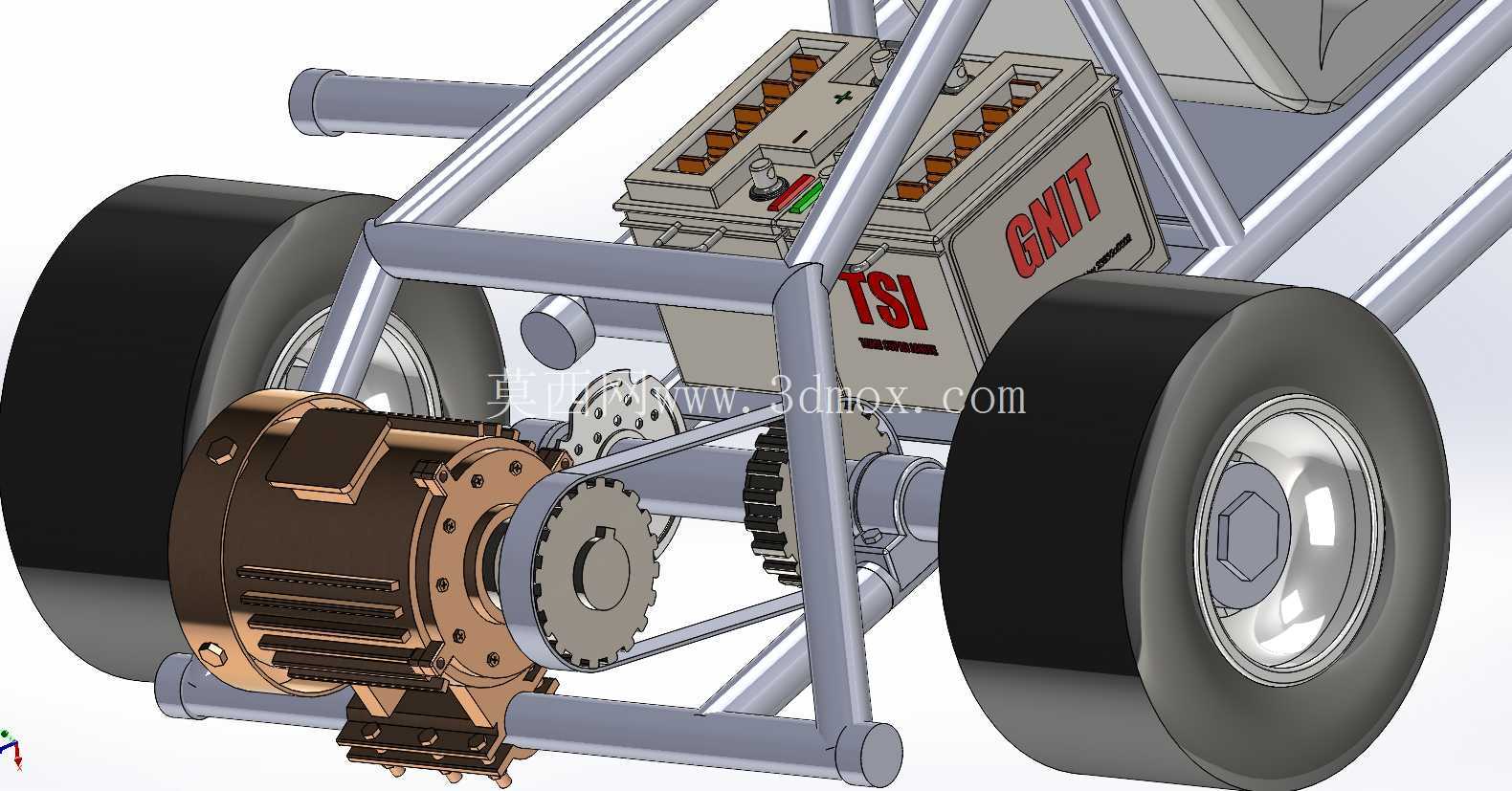

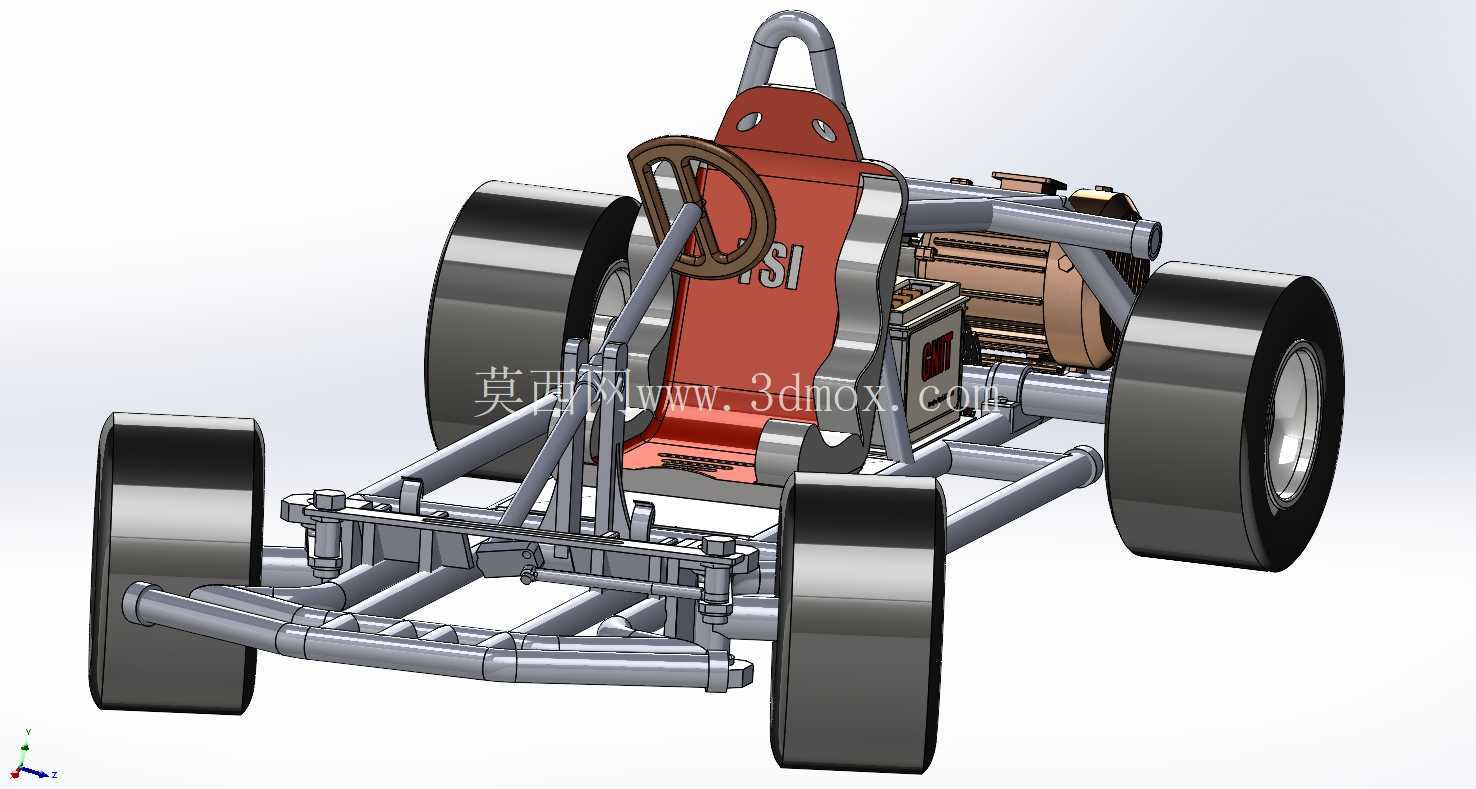

　　动力与传动单元后置布置在乘员座椅后方，发动机输出轴通过传动组件将动力传递至后轮，后置后驱的布局让整车轴荷分配在满载驾驶员时趋近于前后均衡，加速时后轮抓地力更强，也避免了传动机构穿过乘员舱占用腿部空间。座椅采用一体式桶型结构，直接固定在管架中部的安装横梁上，座椅靠背上方延伸出的高位防滚管和主架焊接为一体，车辆发生翻滚时可以率先接触地面，为乘员头部预留安全生存空间，座椅表面的安装孔位兼容四点式安全带的固定，适配场地竞速的安全规范。

　　设计过程中所有部件的装配关系都在三维环境中完成干涉校验：转向拉杆在全行程转动时不会和前悬架摆臂、制动管路发生磕碰；传动链条运转时和周边护板、车架管段保留足够安全间隙；驾驶员落座后方向盘、踏板的位置符合常规人体操作范围，腿部在踩踏油门刹车全程不会和周边管架干涉。外露的管架结构没有多余装饰，每个安装支座的位置都对应实际部件的连接尺寸，不管是用来做整车装配工艺参考、拆解学习底盘传动原理，还是基于该框架改装电动动力、适配不同场地的专用配置，都能直接依托现有结构节点拓展，省去从零搭建车架、反复校核安装位置的大量试错工作。整车各系统模块化拆分清晰，转向、悬架、动力、座椅模块各自独立，单独修改某一部分的结构参数时不会牵连其他总成的布局，非常适合结构设计从业者参考小型非道路车辆的集成设计思路。
