全自动铜管线材折弯矫直一体机结构

　　这套矫直折弯单元在小管径金属线材加工线上承担进料校直与预弯定位的双重工序，常见于空调制冷管路、汽车制动油管、五金线材件、细铁丝与细铜棒的连续送料场景。现场来料多为盘卷状态，线材从盘架放出后存在自然弯曲、内应力不均和局部扭弯，若直接送入弯管模或切断工位，会出现送进长度偏差、弯管角度回弹不一致、管口定位偏移等问题；该结构通过上下交错布置的多组滚轮，对线材进行连续反复的小挠度弯曲，逐步消除盘卷曲率，使出料段保持稳定直线度。

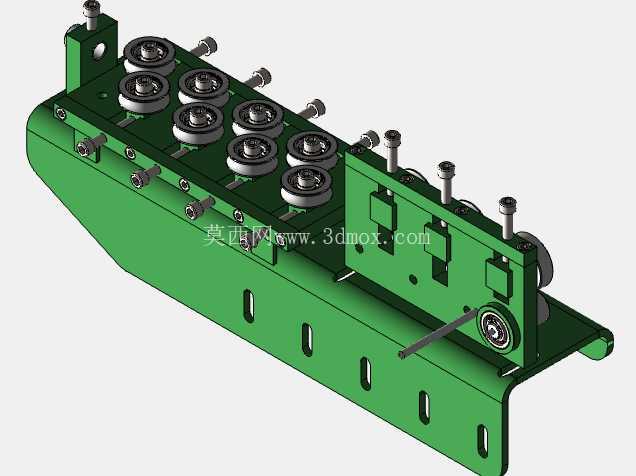

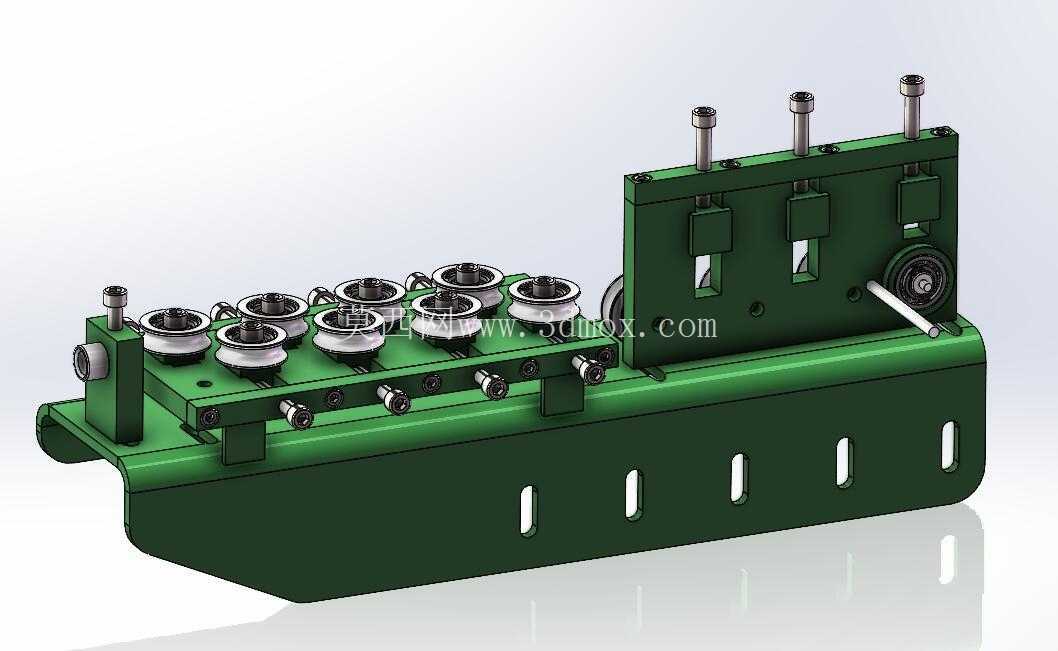

　　从结构布局看，设备主体采用长条形焊接底座，底座下方预留了一排安装孔，可直接固定在弯管机工作台、送料机架或生产线铝型材平台上；底座两端向上延伸出立式支承板，左侧立板布置两排大直径导向压轮，右侧水平台面布置一排小直径V型槽校直轮。大轮侧主要承担进线导向与粗校，轮面采用带台阶的圆盘结构，能够限制线材上下窜动；小轮侧采用交错压下方式，每只滚轮的压入量可通过顶部调节杆独立调整，针对不同材质、不同盘卷曲率的来料，可以逐点改变弯曲挠度，避免一次压下量过大造成管材截面压扁或线材表面拉伤。

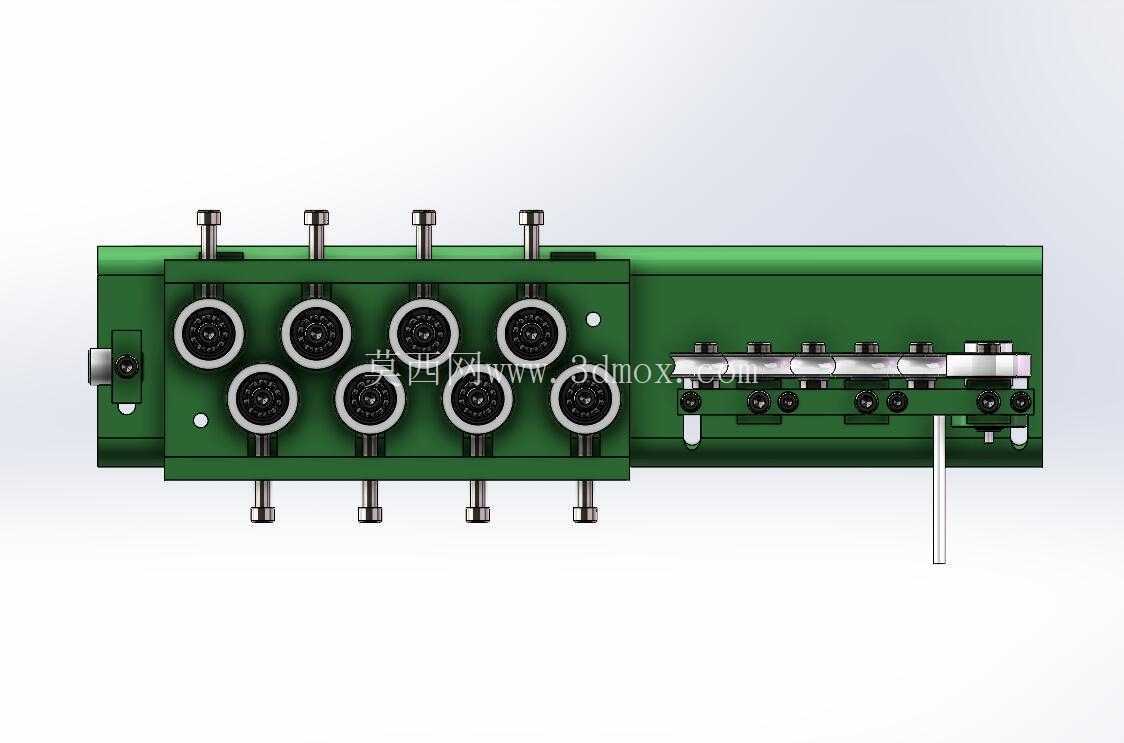

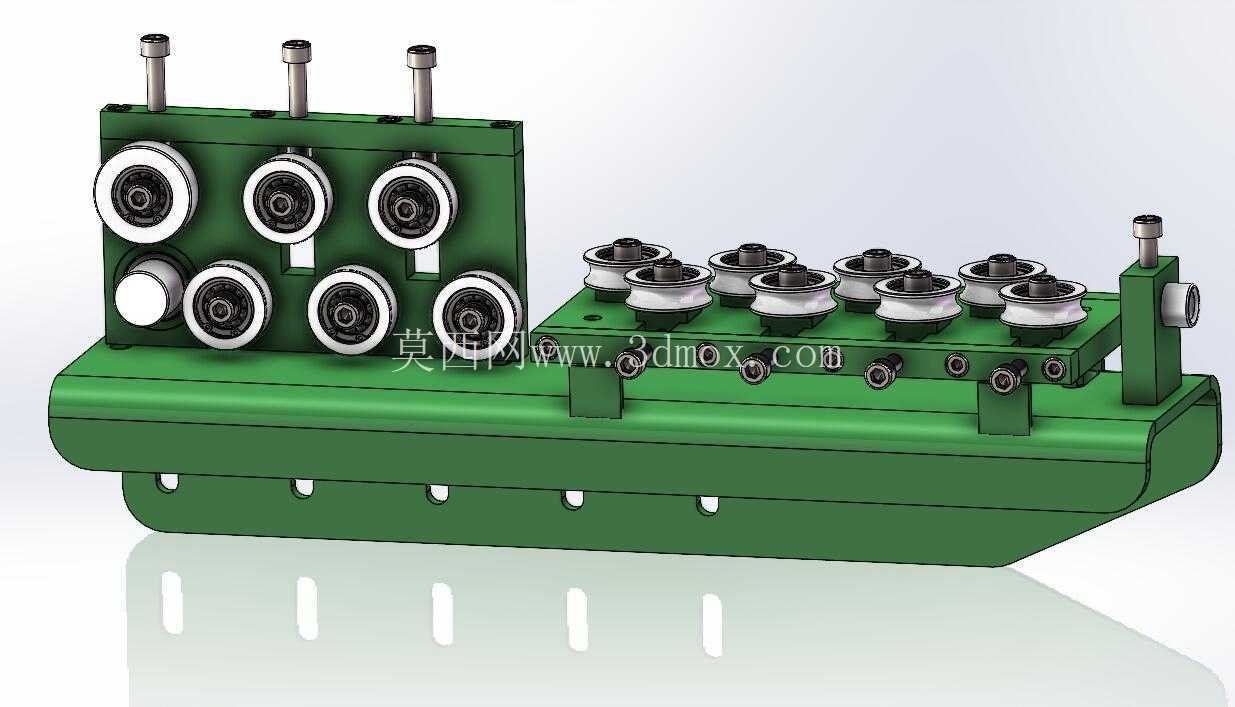

　　设计时将进线端与出料端保持在同一水平中心高，方便与前后送料伺服轮、弯管机头对接。左侧六只大轮分上下两排错位排列，上排三只轮的位置对应下排三轮的间隙，线材在其间走S形路径；右侧八只小V轮沿送料方向连续排布，轮槽包覆线材外周，既约束左右偏移，又通过微调螺杆改变压轮高度，实现精校直。顶部三根带锁紧螺母的调节立柱用于粗校轮组的开度设定，调整到位后通过螺母锁死，防止高速送料过程中轮轴振动松脱。右端立板设置限位挡块与导向套，线材经过全部校直轮后从导向套穿出，进入后续折弯或切断工位，导向套可根据线材外径快速更换，保证出料中心与弯管模中心重合。

　　在实际选型与建模时，需要重点核对几个边界尺寸：一是整机长度方向覆盖粗校、精校两段，底座安装孔间距要匹配现有工作台T型槽位置；二是校直轮的槽型半径需与线材外径对应，铜管加工时优先选用较宽轮槽并降低压下量，铁丝或钢棒可适当增加交错挠度；三是顶部调节杆的伸出高度决定了最大开口度，换型穿线时需抬起上轮留出穿丝空间；四是滚轮中心高要与送料钳、弯管主轴保持同轴，高度差过大会在进料时产生附加弯折。三维结构中各滚轮、支承轴、调节螺杆、锁紧件和底座均按实际装配关系建立，轮系之间的避让间隙、螺杆行程空间和底座折弯圆角都有体现，便于工程师直接校核运动干涉、规划防护罩位置，并在出工程图时统计安装孔位与连接紧固件。

　　该类装置本身不提供主动送进动力，通常配合伺服送料轮使用：送料轮提供牵引力，校直单元通过滚轮阻力和反复弯曲完成应力释放。针对铜管这类薄壁软质材料，滚轮表面应保持光滑并控制压下量，防止管腔失稳；针对铁丝或冷拔钢棒，则可利用较小直径校直轮获得更充分的塑性变形，提高出料直线度。整体结构紧凑、换型调节直观，既可以作为全自动弯管机的前置矫直模块，也可以独立集成在校直切断、线材成型和管路加工设备中。
