弯管机配套多轮牵引送料机构设计

在制冷管路加工、汽车油路管件成型、卫浴五金弯制这类批量管材加工场景里，送料环节的精度直接决定弯管成品的尺寸一致性，传统单组滚轮送料容易出现管材打滑、表面压痕、送进长度偏差的问题，尤其是针对薄壁铜管、小直径铝管这类易变形工件，送料机构的结构合理性直接影响整线生产良率。这套多轮牵引送料机构，就是针对自动弯管机、铜管弯管机的连续送料需求设计的配套组件，核心作用是在弯管工序前完成管材的匀速、定长牵引送进，避免送料过程中管材出现轴向窜动、表面划伤，适配小直径金属管材的连续加工工况。

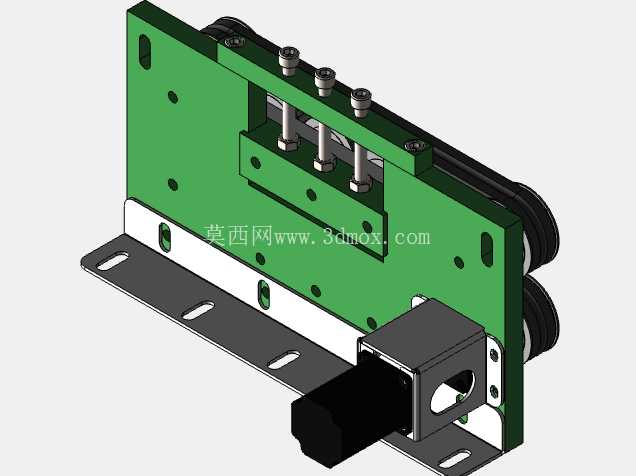

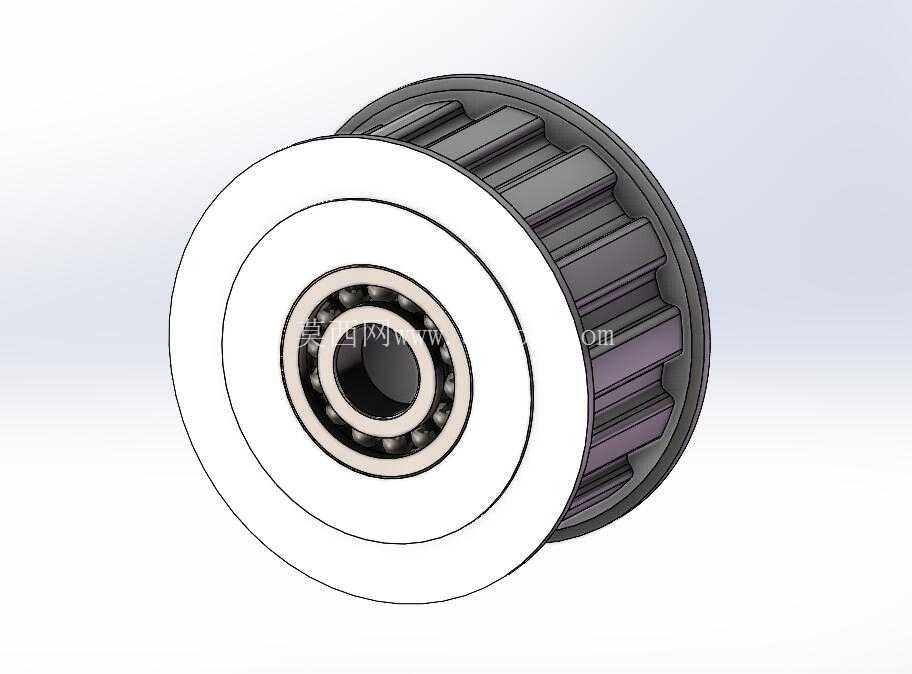

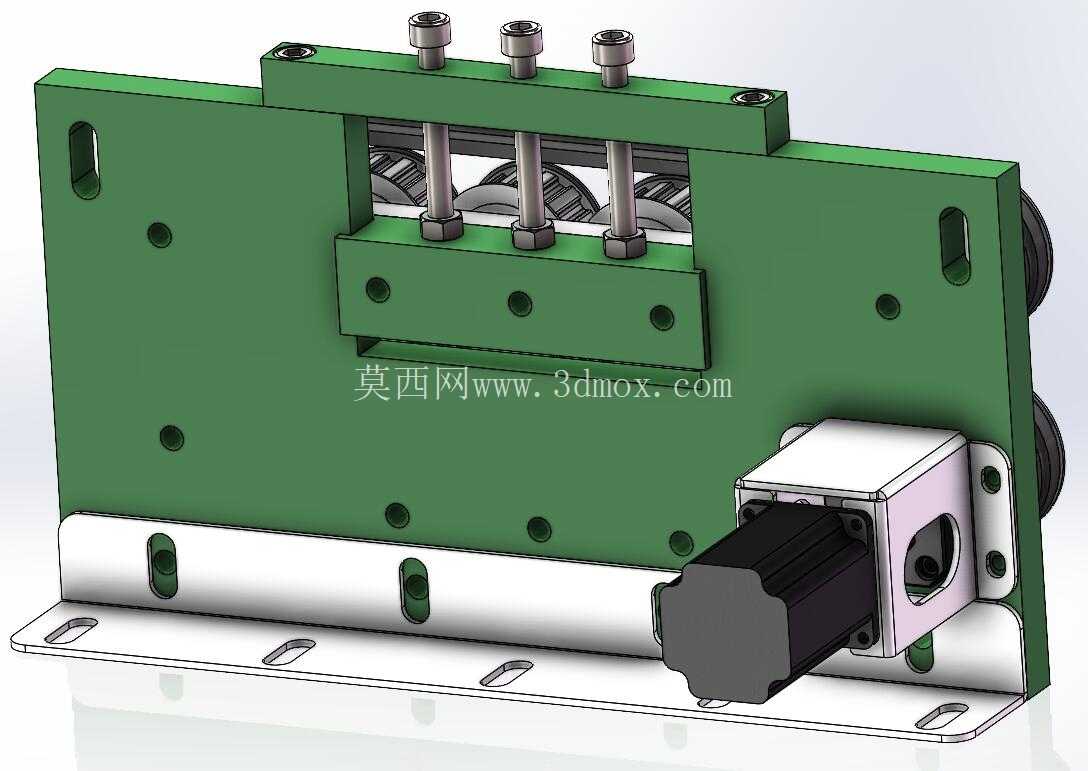

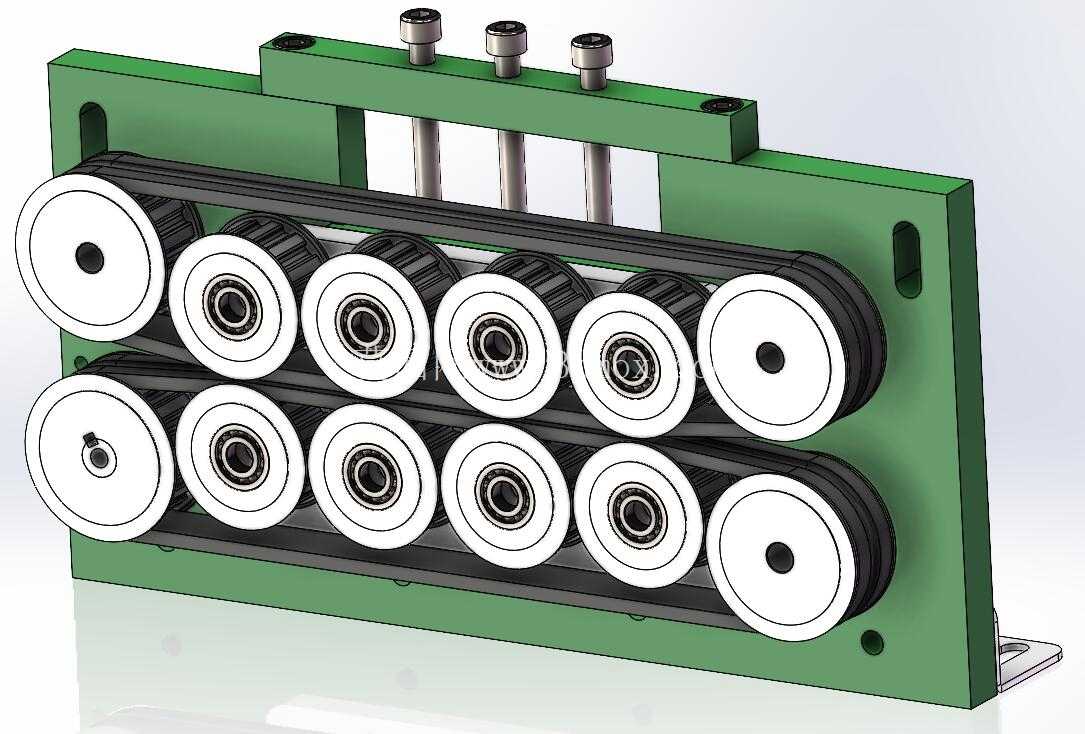

从结构布局来看，机构采用上下双排对称布置的滚轮组，单排设置6个带轴承的从动滚轮，滚轮外圈做圆弧凹槽设计，凹槽曲率匹配常用加工管材的外径范围，上下滚轮的间隙可通过顶部的三个调节螺柱进行微调，适配不同壁厚、不同外径的管材夹持需求，避免间隙过大导致打滑、间隙过小压伤管材表面。动力传递采用同步带传动结构，上下两排滚轮分别通过同步带串联，输入扭矩从端部主动轮传入后，通过同步带带动所有滚轮同步转动，保证每一组滚轮接触点的线速度一致，不会出现滚轮差速搓伤管材表面的问题。安装基准采用整体式立式安装板，板材做加厚处理保证整体刚性，安装板底部预留带安装孔的固定支脚，可直接通过螺栓固定在弯管机的进料侧机架上，安装板侧面预留的长圆孔可调整机构整体的前后位置，保证送料轴线与弯管机的主轴进料轴线完全重合，避免管材送进过程中出现别劲、弯曲变形的问题。

设计过程中重点考量了薄壁管材的夹持受力问题，多轮组的布局相当于把送进所需的夹持摩擦力分散到12个接触点上，单个接触点的正压力远小于双轮送料结构，从根源上降低了薄壁管材被压变形的风险；滚轮内置深沟球轴承，转动阻力小，长时间运行不会出现滚轮卡滞导致的送料长度偏差；顶部的调节螺柱采用细牙螺纹，调节精度可达0.1mm级别，操作人员可根据管材材质、壁厚的差异快速调整滚轮间隙，换型调整时间短，适配多规格小批量的管件加工需求。同步带选用圆弧齿同步带，传动过程无滑差，送进长度精度可控制在±0.2mm以内，完全满足常规弯管工序的尺寸公差要求。

从安装边界来看，整体机构的宽度方向尺寸控制在400mm以内，高度方向不超过300mm，进料方向的厚度尺寸控制在150mm左右，不会占用过多的设备安装空间，可直接适配多数常规型号的自动弯管机进料端安装位，不需要对原有设备的机架做大规模改造。机构的进料端和出料端都做了导向倒角设计，管材穿入时不需要精确对准即可顺利进入滚轮组，降低操作人员的上料难度。日常维护方面，只需要定期给滚轮轴承加注润滑脂、检查同步带的张紧度即可，易损件只有同步带和滚轮，配件通用性强，更换成本低。

实际应用中，这套机构除了适配圆管送进，更换对应凹槽形状的滚轮后，也可适配方管、异型管的牵引送进，可拓展应用在管材切断机、管材缩口机等其他需要连续管材送进的加工设备上。整体结构没有复杂的异形零件，所有板材、轴类、标准件都可通过常规机加工和标准件采购获得，加工制造成本低，适合设备厂家做配套件批量生产，也适合终端加工厂对老旧弯管机做送料结构升级改造，替换原有的送料精度差、易伤工件的旧结构。在长时间连续运行的工况下，整体式安装板的刚性优势明显，不会因为滚轮受力出现安装板变形导致的滚轮轴线偏移问题，送料精度的长期稳定性好，可适配24小时连续生产的加工车间使用场景。
