可动关节二维人体姿态比例参考人偶

　　这套二维关节人偶主要用于人机工程校核、工位布局推演、操作空间分析和产品尺度比对。人偶采用简化的人体轮廓表达，不追求精细外观，而把重点放在身高比例、关节转动关系和典型动作姿态上。工程人员在进行工作台高度、座椅位置、通道宽度、检修空间、手持作业范围等设计时，可以直接借助该人偶快速判断人体在站立、奔跑、蹲坐、伸手等状态下的空间占用。

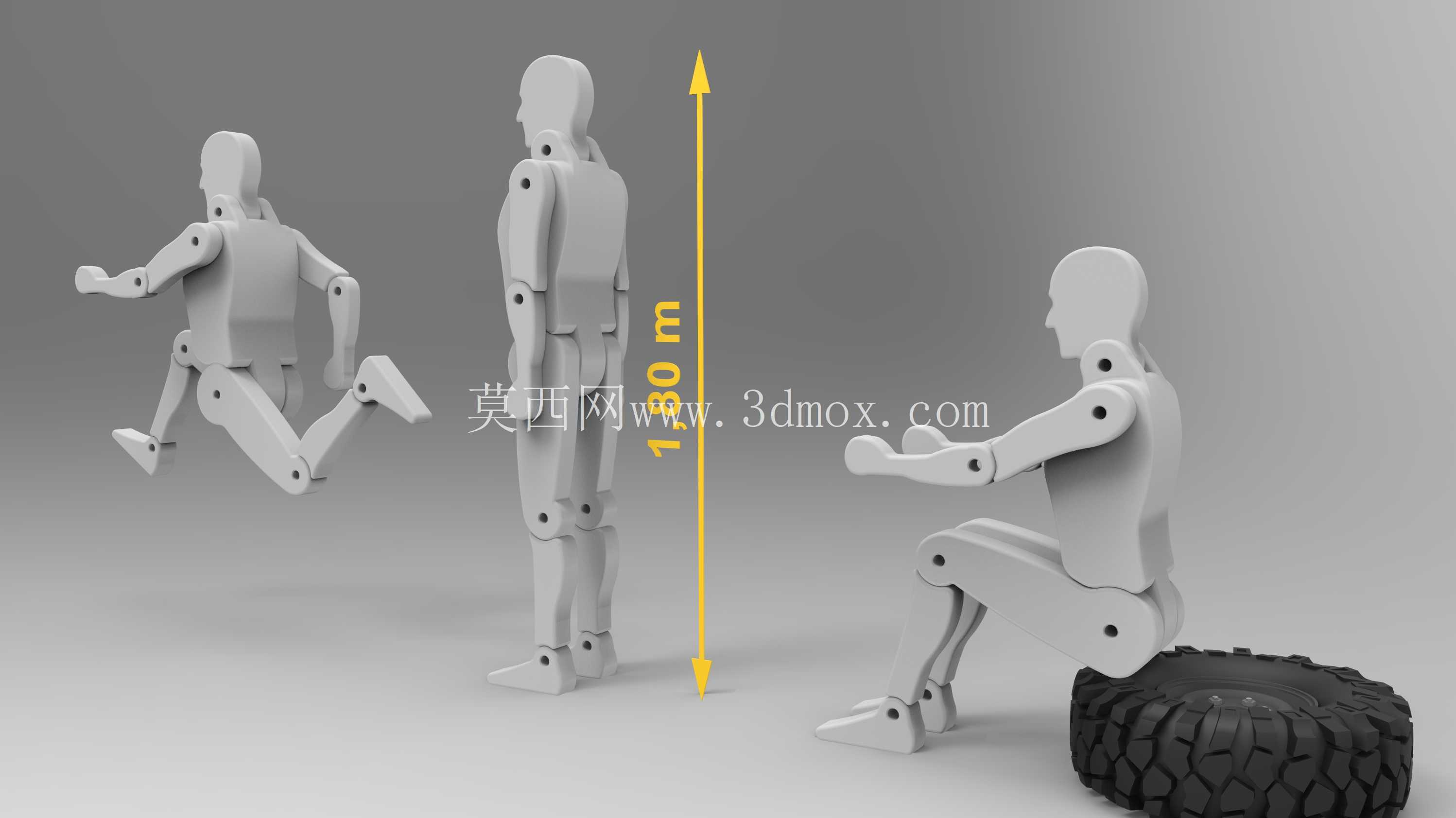

　　人偶的整体高度按五英尺十一英寸的人体尺度进行抽象，模型画面中标注了约1.80米的站立高度参考。这个尺度适合作为成年男性人体尺寸的中位偏上参考值，在机械装备、车辆座舱、生产线工位、维修通道和公共设施设计中具有较强的通用性。实际使用时，不应把它理解为唯一人体尺寸，而应结合目标人群的百分位数据进行缩放：面向紧凑空间校核时可采用较小百分位人体，面向可达性和碰撞边界校核时可采用较大百分位人体。

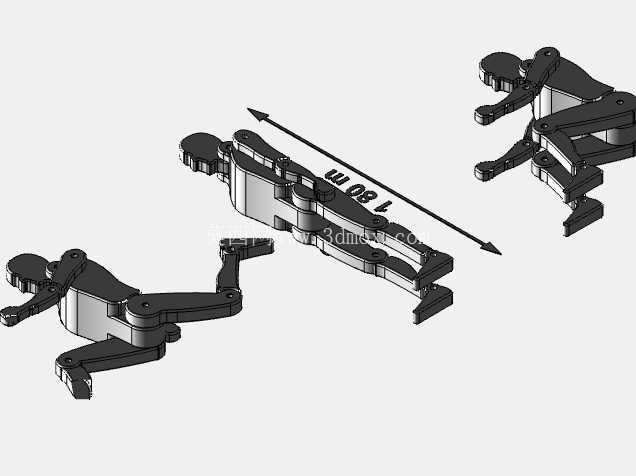

　　从结构表达上看，人偶由头部、躯干、上臂、前臂、大腿、小腿、足部等主要体段组成，各体段之间通过圆形铰接点连接。铰接位置对应人体主要运动关节，包括肩、肘、髋、膝、踝等部位。这样的处理方式能够在二维平面内直观模拟肢体绕关节旋转的效果，适合用于姿态草图、动作序列分析和操作路径演示。躯干部分保持相对整体化，避免过多分段造成姿态调整复杂；四肢则保留足够的转动自由度，使奔跑、屈膝、下蹲、前伸手臂等动作能够被清楚表达。

　　站立姿态用于确定垂直方向的基础边界，包括头顶高度、肩高、肘高、髋高、膝高和足部长宽关系。蹲坐姿态则用于评估低位置作业场景，例如轮胎旁检修、设备底部装配、地面工件操作等。该姿态能够体现屈膝后大腿、小腿与躯干之间的角度关系，也能反映手臂前伸时的作业半径。奔跑姿态虽然不是设备设计中的常见静止工况，但它对疏散通道、活动空间、运动轨迹和肢体摆动范围的判断有参考价值，尤其适合用于培训演示、动作示意和人机交互动画前期构思。

　　在工位设计中，人偶可以被放置到工作台、输送带、控制柜、维修口或车辆部件旁边，通过比例关系判断操作者是否需要过度弯腰、抬臂或扭转身体。若手部操作点远离人体自然抓取范围，就需要调整台面深度、工具位置或物料摆放区；若下蹲状态下膝部、足部与设备外壳发生干涉，则应扩大底部留空或改变检修口方向。人偶的简化轮廓还有利于在方案早期快速叠放多种姿态，而不必被复杂服装、肌肉细节干扰判断。

　　建模思路上，二维人偶采用片体式轮廓和明确的铰接点，适合在布局评审中作为比例参考件使用。各肢体段的长度关系遵循人体大致比例：腿部贡献主要身高，躯干提供上肢运动基准，头部作为视觉高度和上部空间判断参考。关节点直径略大于体段轮廓线，既表示转轴位置，也方便在二维装配或示意动画中识别旋转中心。足部保持一定长度和前伸角度，使蹲坐、奔跑等姿态下的支撑关系更稳定。

　　安装与边界方面，该人偶并非实体设备，不需要机械固定接口，但在三维环境中使用时应明确其参考基准。站立状态下以足底所在平面作为地面基准，后背轮廓、膝部前突、肘部外摆和手部前伸位置都应纳入空间包络。蹲坐状态下，臀部后缘、脚尖位置和膝盖前缘构成水平方向的主要占用边界；头顶、肩部和前伸手部则构成高度方向的校核边界。若用于设备操作空间分析，应将人偶与地面、踏板、座椅、工作台面建立明确相对位置，避免比例正确但基准错位。

　　在实际工程沟通中，这类人偶可以承担统一尺度语言的作用。结构工程师、工艺人员、工业设计人员和安全评审人员可以围绕同一个人体姿态讨论操作便利性与空间干涉问题。它不替代严格的三维数字人或百分位人体数据库，但在方案初期，能够以很低的调整成本把人体尺度带入设备布局，使通道、作业点、检修区和动作路径的判断更加直观。
