离心泵成套管路安装结构三维设计

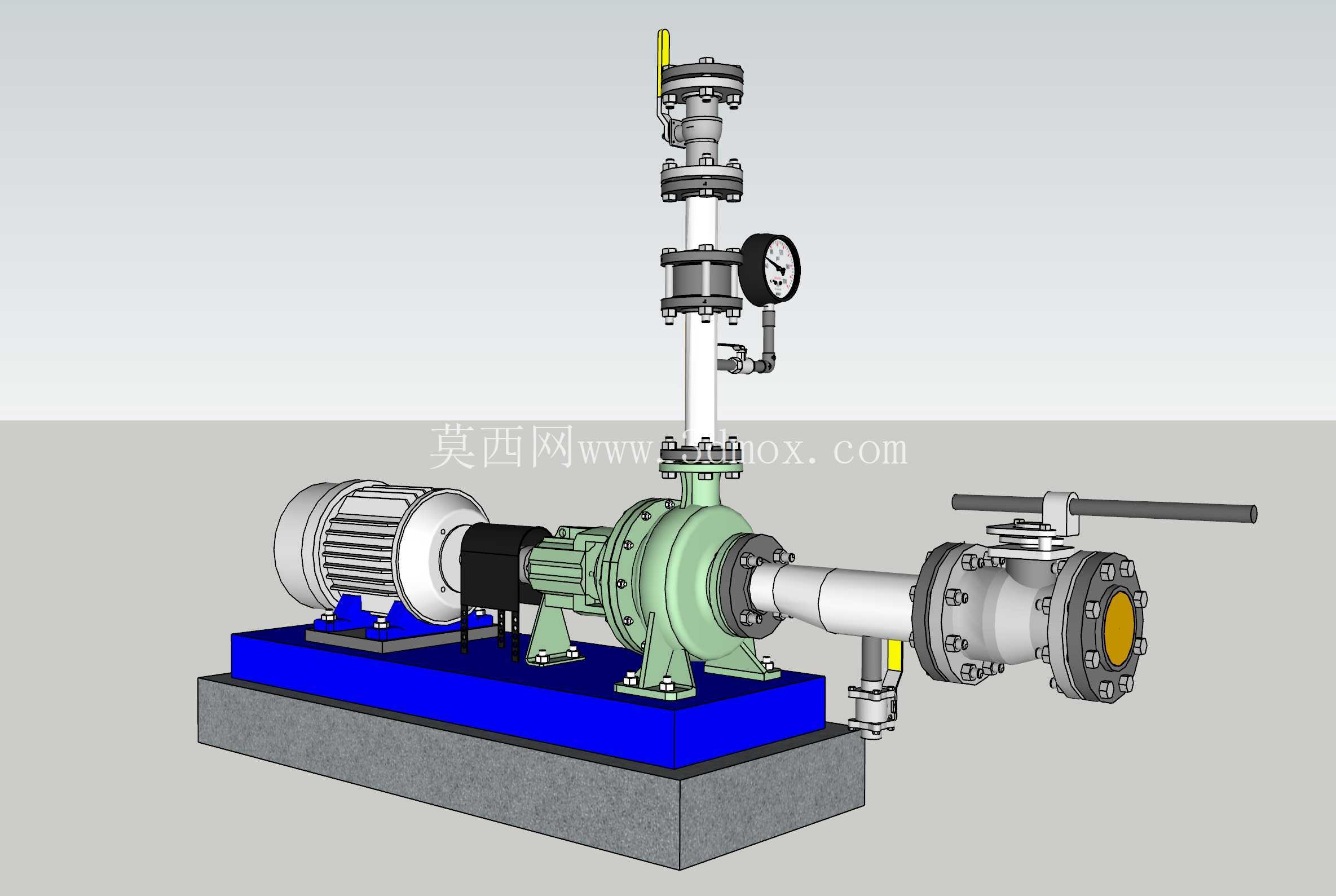

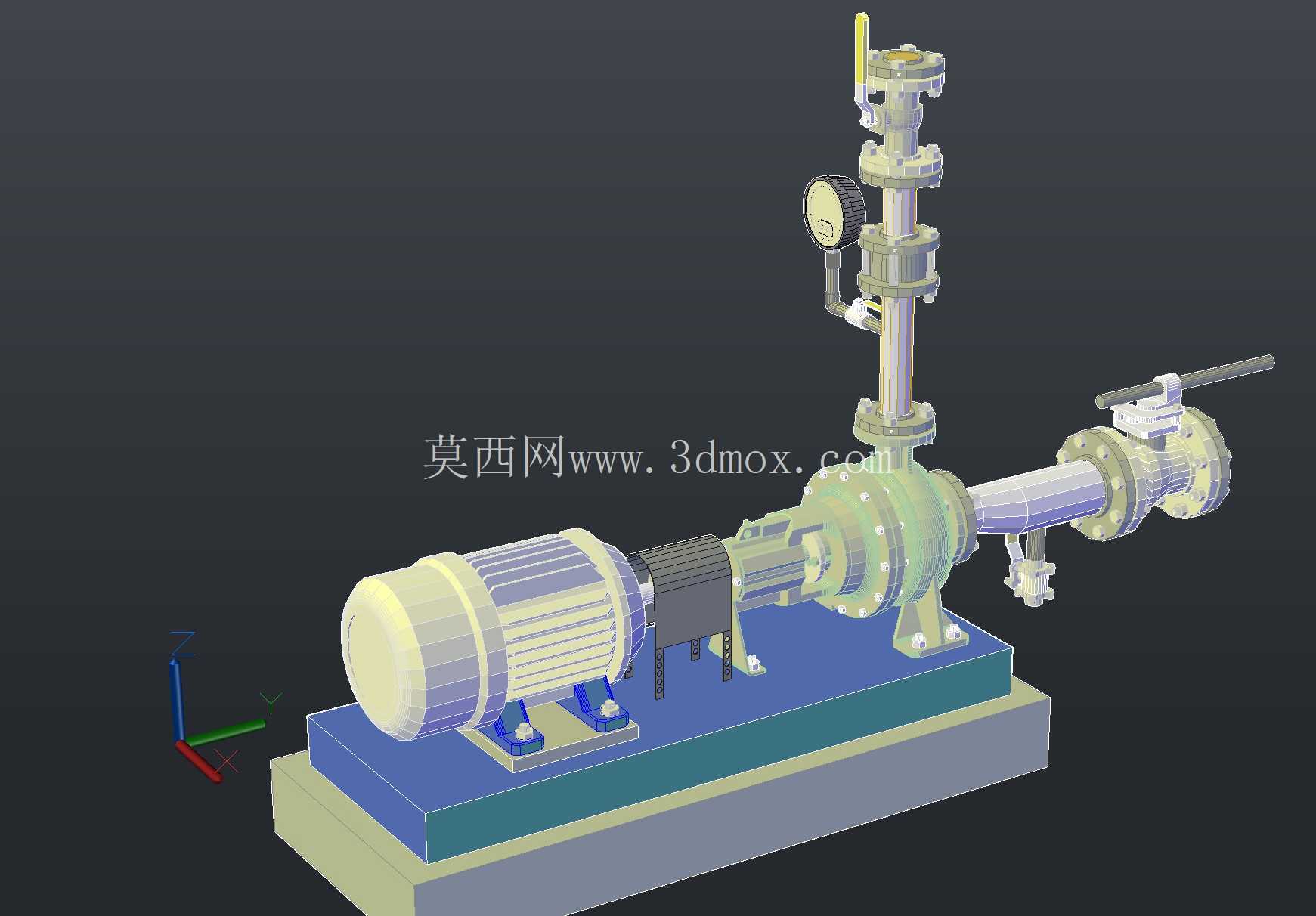

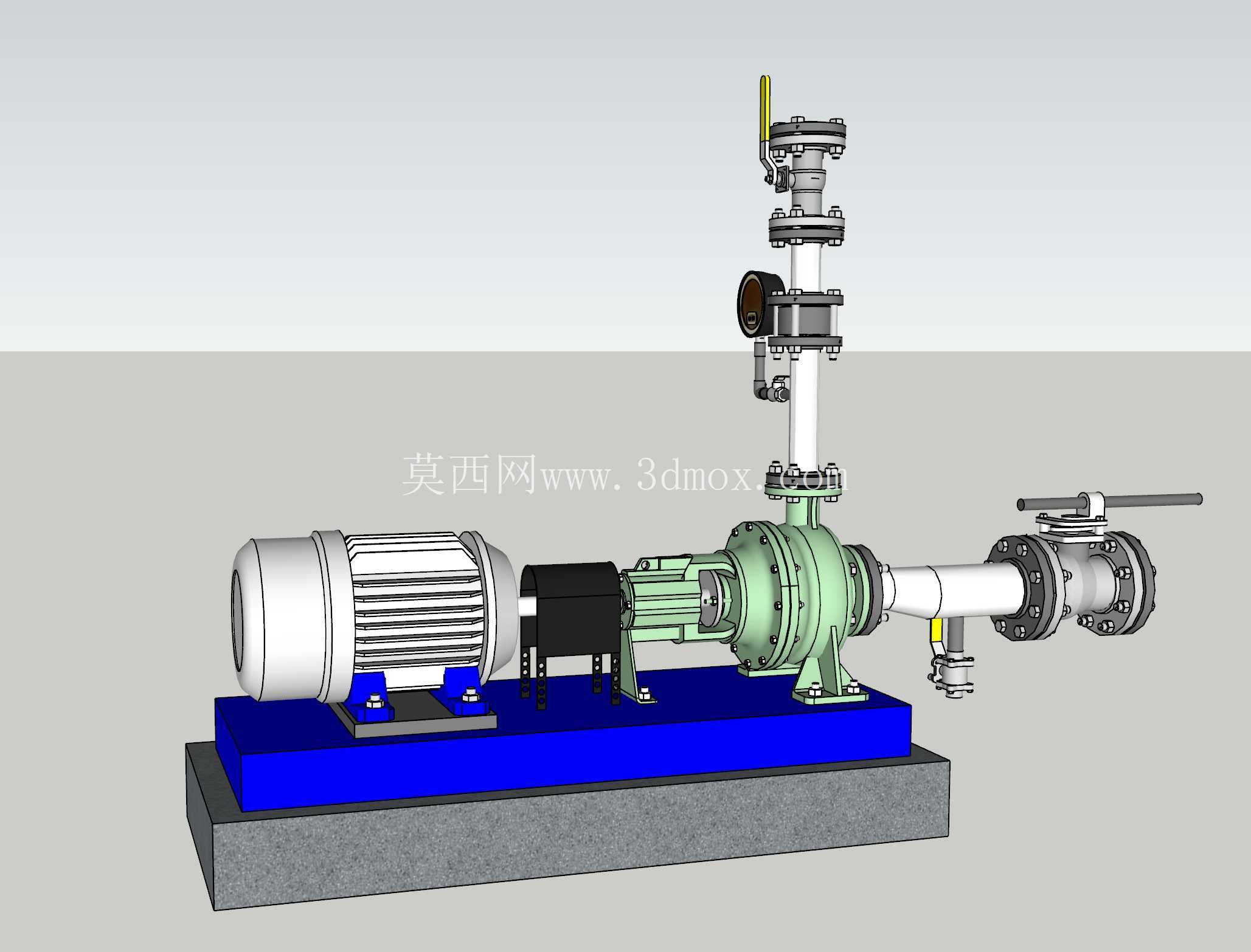

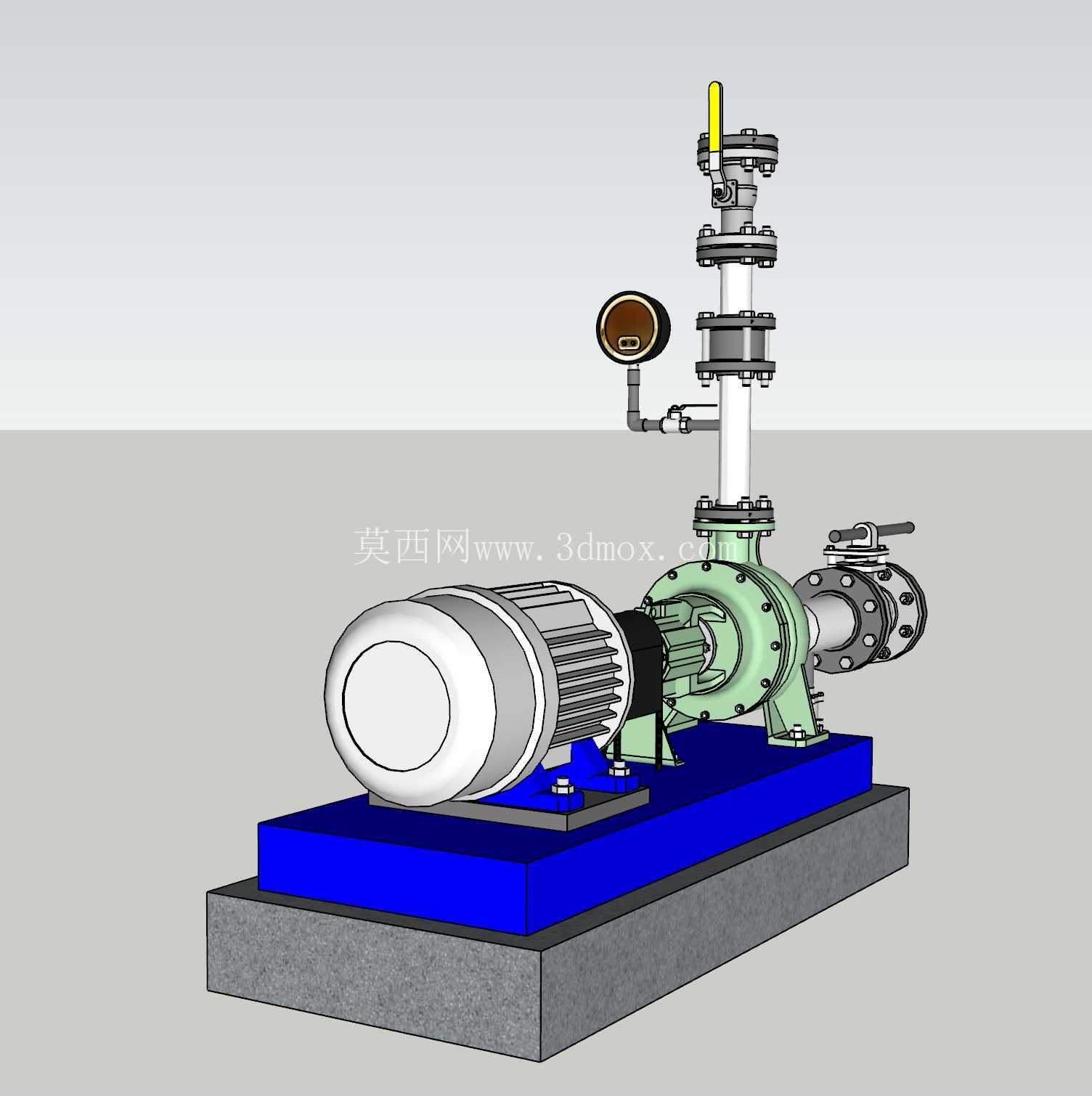

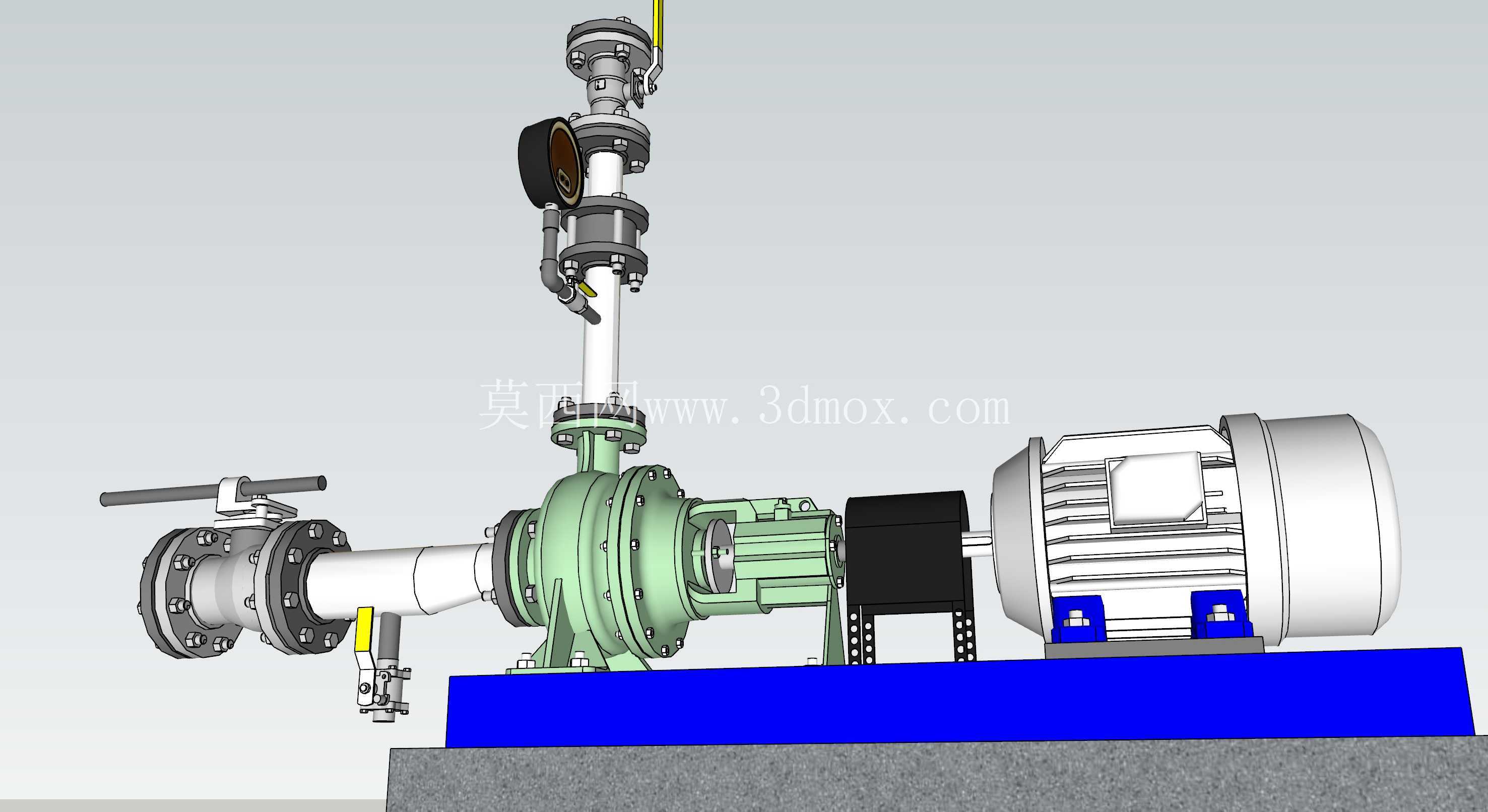

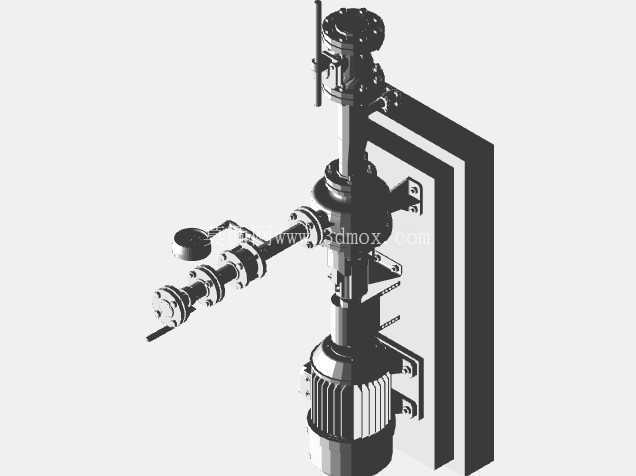

　　这套三维结构围绕工业现场最常见的卧式离心泵输送单元展开，把泵体、驱动电机、共用底座、进出口管段、控制阀、止回元件、压力表引压支路以及检修操作空间放在同一装配坐标下表达，适合用于化工辅助车间、循环水站、给排水泵房、小型工艺装置区和设备布置教学场景。现场看这类泵组时，不能只盯着泵壳本身，真正影响安装成败的往往是管口方位、阀门操作高度、仪表取压位置、管道支吊边界和后期拆检通道。模型中泵体采用卧式悬臂布置，绿色泵壳位于底座中部，电机通过联轴器侧接在泵轴延长线上，两者共同固定在蓝色公共底座上；底座下方再落到混凝土或钢制基础平台，形成从设备到基础的完整传力路径。这样布置的好处是轴向对中关系直观，联轴器检修、叶轮抽芯和轴承维护都有明确的侧向空间。

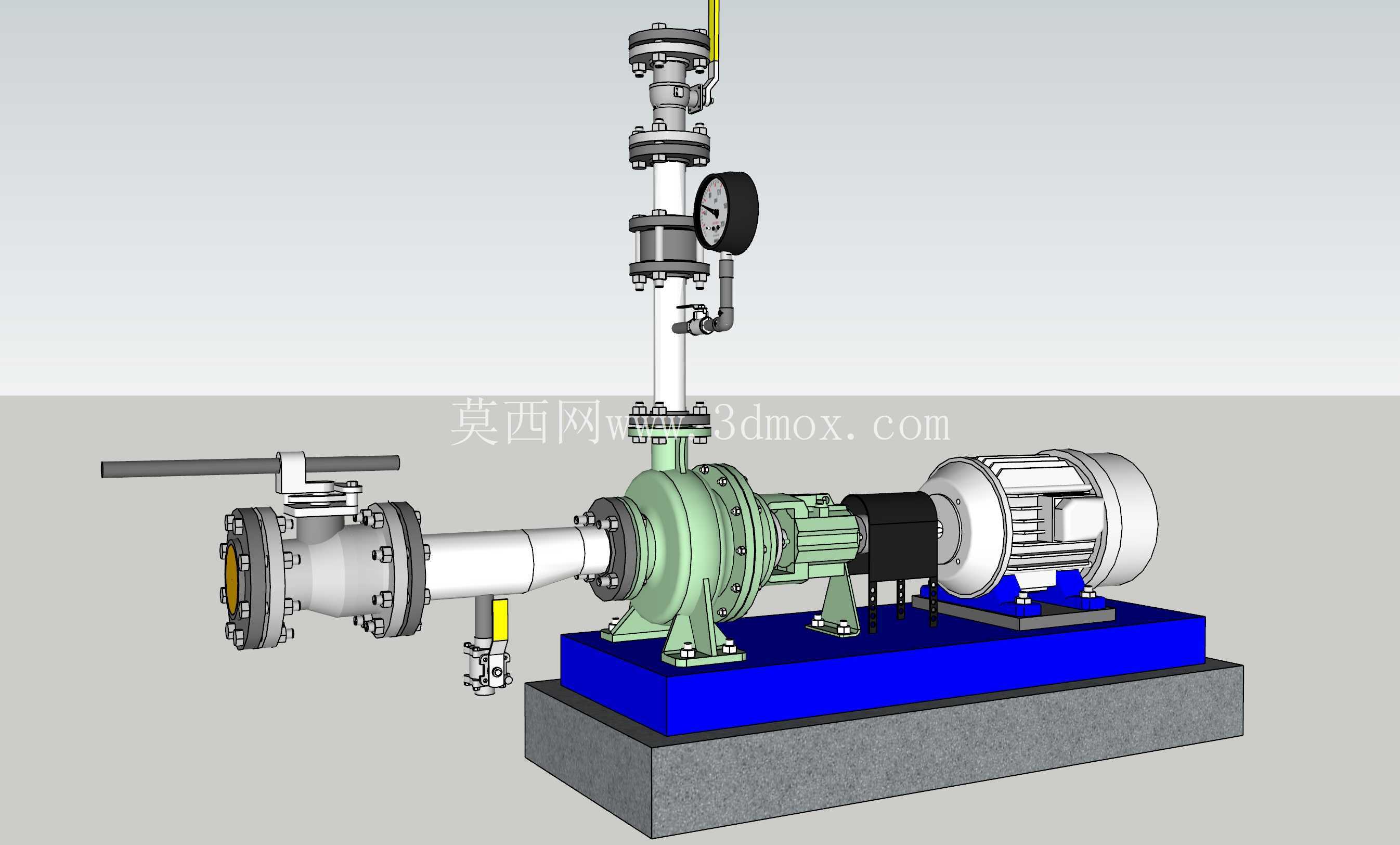

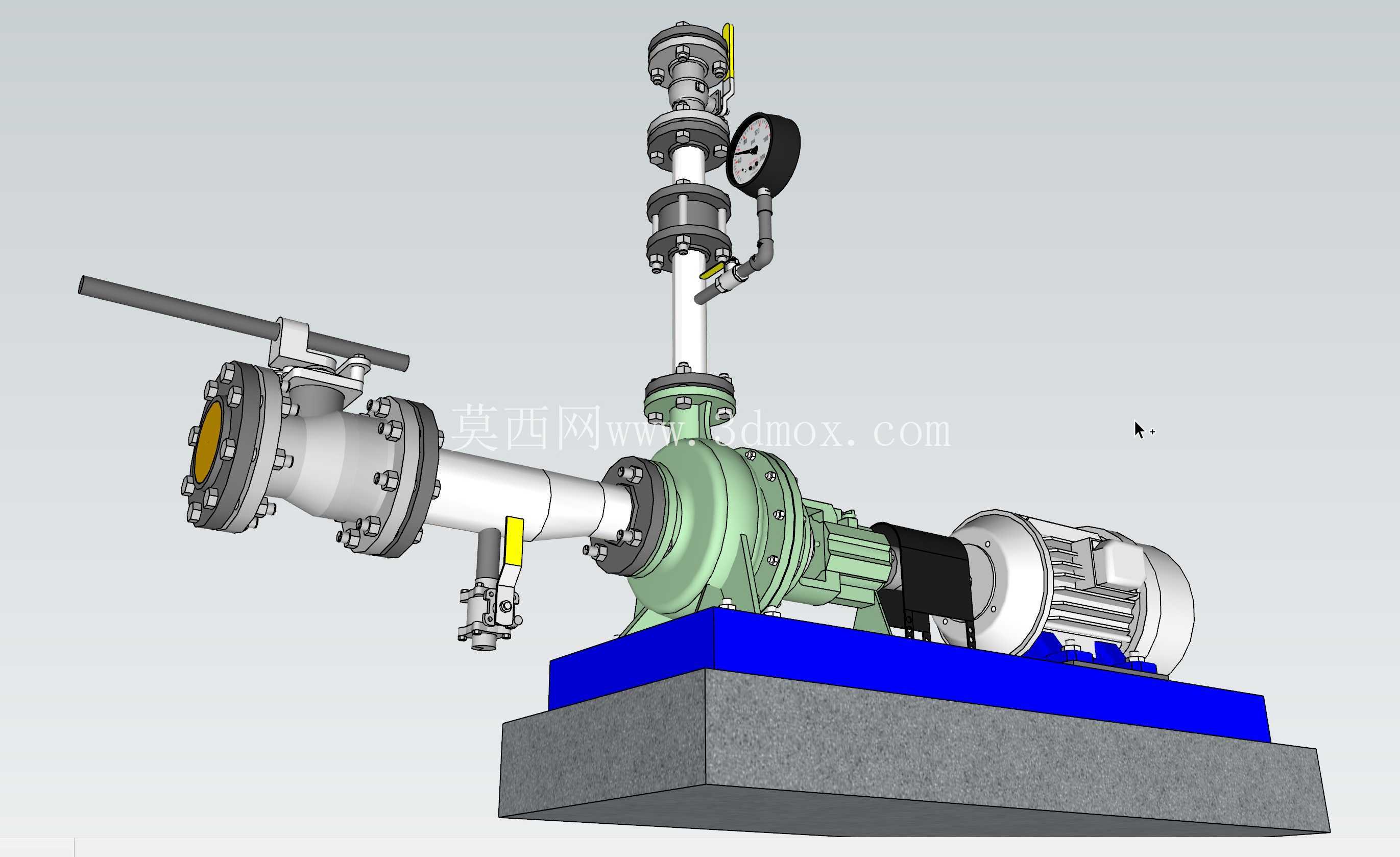

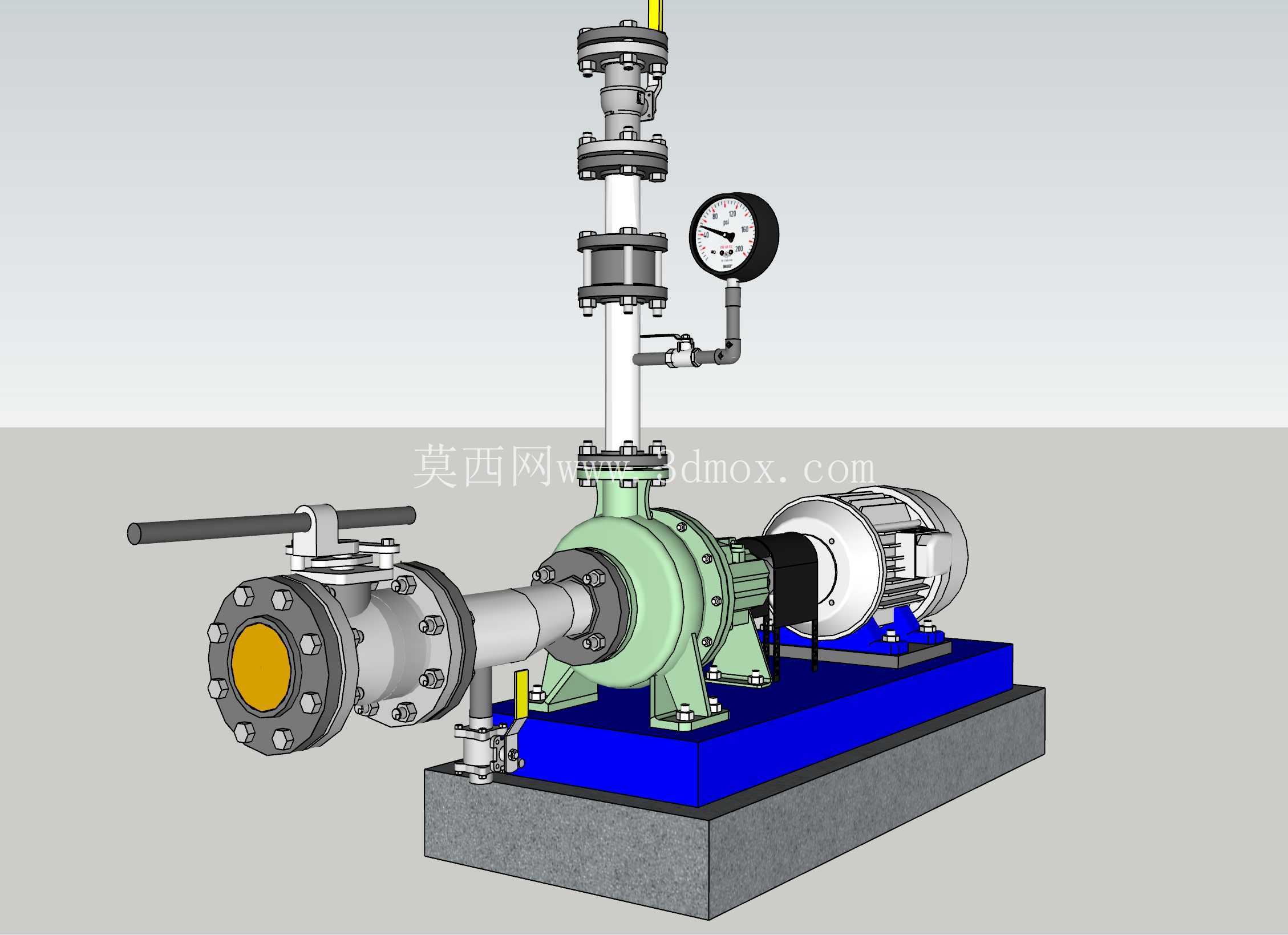

　　对于结构设计人员来说，建模时需要先锁定泵脚安装孔、电机脚孔和底座顶面的相对位置，再反推基础预埋件或地脚螺栓的边界，不能等管道全部连完才发现底座与基础干涉。入口侧设置了大口径法兰阀门和直管段，阀杆采用水平外伸的操作方式，手轮位置避开泵壳和电机轮廓，操作人员站在泵组侧前方即可完成启闭。入口管路保持较短而顺直的走向，目的是减少弯头和突变截面带来的涡流损失，避免泵在低液位或高流量工况下出现气蚀余量不足。法兰连接处保留了螺栓圆周空间，阀体端面采用黄色盲板式表达，能够提示检修时封堵、试压和隔离的操作位置。实际选型中，入口阀更多承担隔断作用，不建议把它当作长期调节流量的元件；若工艺需要连续调节，应在出口或旁通管路上另设控制阀。出口侧管路从泵壳顶部向上延伸，依次串联法兰短节、阀门组件和竖向管段，压力表通过小口径引压管接入出口附近。压力表布置在泵出口与隔断阀之间或紧邻出口的位置，能够直接读取泵的升压情况，用于判断叶轮转向、管路堵塞、阀门误关和气缚等运行异常。引压支管没有做成复杂弯绕结构，而是以短管、弯头和表弯形式连接，既保证仪表读数稳定，也避免压力表直接承受剧烈脉动。竖向出口管在三维模型中给出了明确的高度边界，管道中心距底座顶面、法兰外径与旁边操作通道之间的距离都应在布置阶段校核。若泵组布置在厂房内，还需核对上方横梁、电缆桥架、风管和检修吊钩的净空；若布置在露天撬块上，则要考虑保温层、防雨罩和管道热位移后的额外空间。

　　功能上，离心泵负责把机械能转化为液体压能，电机提供旋转动力，联轴器传递转矩并补偿少量对中偏差，入口阀用于停机隔离，出口阀用于启动、停机和流量调节，压力表提供运行状态反馈，管路附件则保证介质能够按工艺方向稳定输送。模型中还体现了安全旁通和细小辅助管接点的位置，这类小结构在总图里容易被忽略，但在试车阶段非常关键：排气、排净、灌泵、泄压和取样都需要预留接口，否则现场只能临时割管，破坏原有布置逻辑。设计思路上，泵组建模应遵循“先设备轮廓、后底座基础、再管道阀门、最后仪表与操作空间”的顺序。泵壳和电机属于外形包络优先控制的对象，底座宽度决定撬块边界，进出口法兰方位决定管道走向，阀门手轮和压力表表盘决定人机操作面。把这些要素按真实维护顺序摆放后，才能判断一台泵是否只是几何上连通，还是工程上可安装、可操作、可检修。外形尺寸方面，卧式泵组的长度主要由泵体、联轴器和电机叠加决定，宽度由泵脚、底座和入口阀手轮外伸量决定，高度则由泵中心线、出口竖管、阀门顶部和压力表组成。安装边界不能只按设备样本的长宽高取值，还要在四周留出法兰螺栓拆装、阀门全开手轮旋转、联轴器护罩拆卸、电机吊装和管道热膨胀的空间。尤其入口大阀手轮外伸后，泵房通道宽度会被明显压缩；出口竖管靠近墙面时，法兰螺栓可能没有扳手空间；压力表若朝向电机侧，运行人员读数时必须跨越联轴器，既不方便也不安全。管道应力也是该类模型需要关注的重点。

　　离心泵管口允许承受的外力和弯矩通常有限，若把长管道重量直接压在泵法兰上，运行时会造成泵壳变形、轴承偏载、密封泄漏和振动增大。合理做法是让管道支架承担重量，泵口附近设置可拆卸短节，阀门和异径管尽量靠近支撑点，水平管段保持必要的坡度与排净方向。三维模型虽然没有完整计算应力，但通过法兰、短管、阀门和竖向管段的分层表达，可以提前发现管口受力路径不合理的问题。从设备选型角度看，该结构适用于清水、循环液、低粘度工艺流体等洁净或轻度污染介质；若介质含颗粒、高温或具有腐蚀性，还需更换密封形式、泵壳材质、法兰等级和仪表附件。模型把通用离心泵撬装单元的核心关系表达得比较完整，既可作为管道布置练习，也可作为泵组安装图、设备基础条件和维护空间校核的参考。
