不锈钢卧式单级离心供水增压泵结构

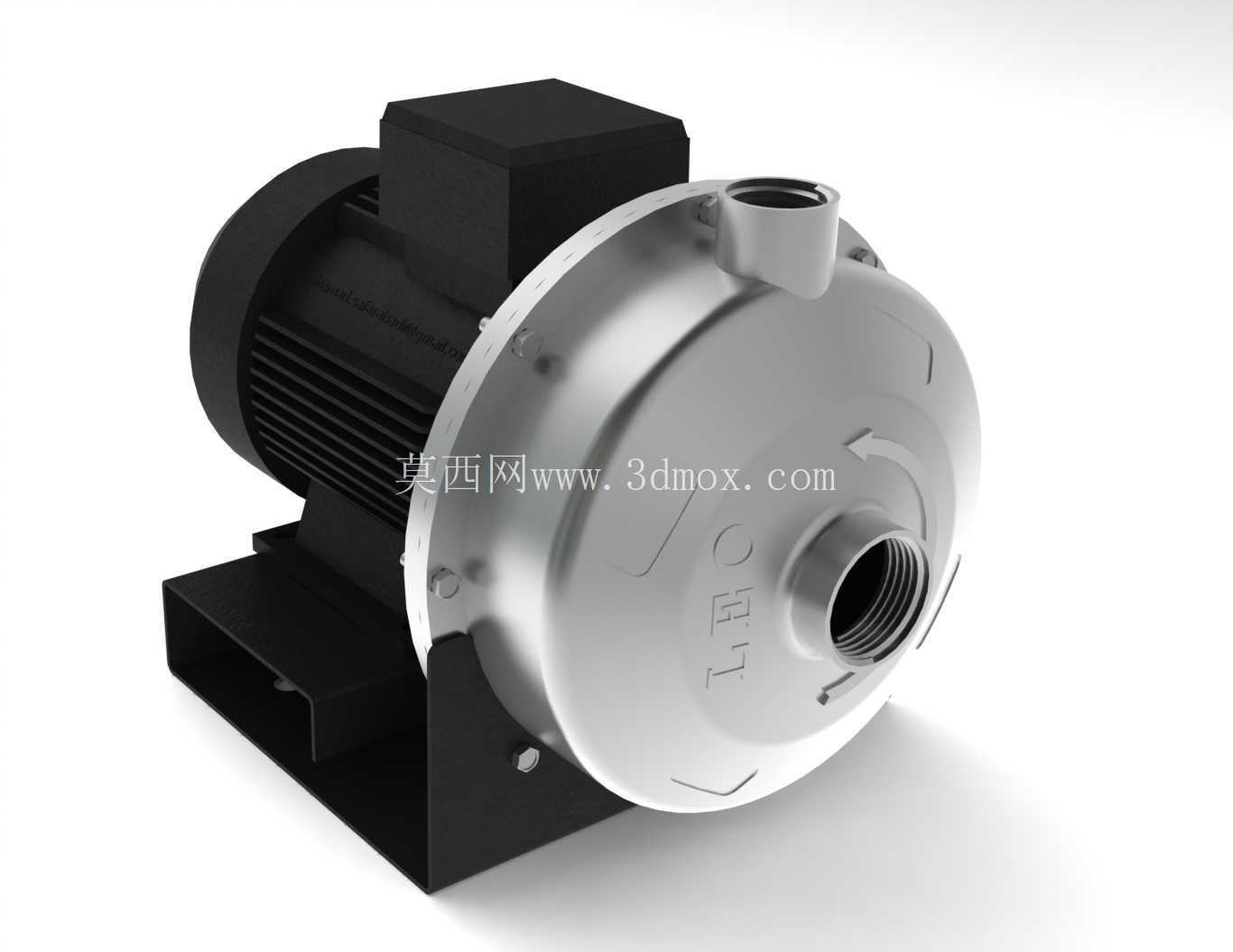

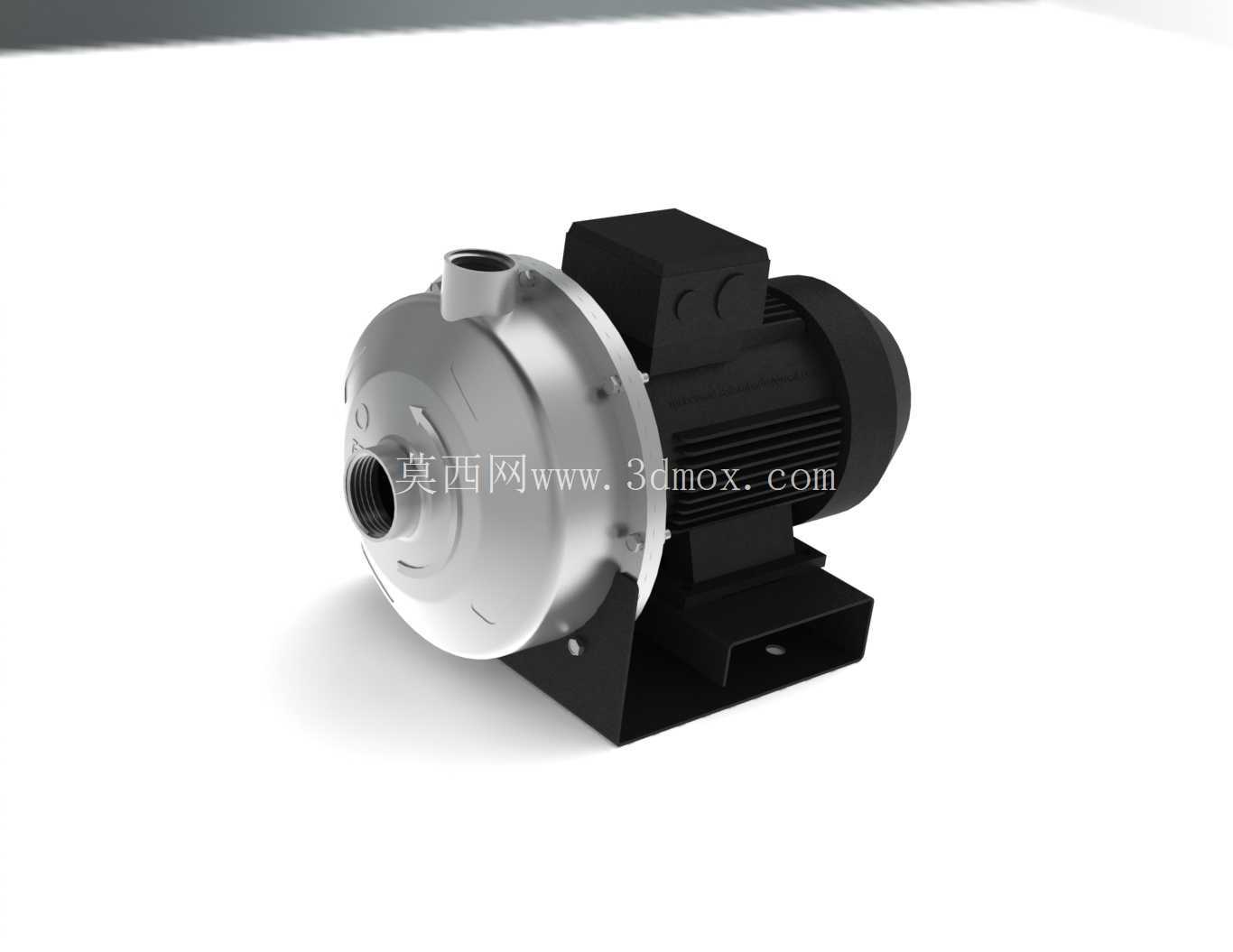

　　该模型呈现的是一款卧式单级不锈钢离心泵，泵体前端采用冲压不锈钢蜗壳结构，后端与标准三相异步电动机直联布置，整体通过一体式铸造底座承载，适合在家庭供水、设备配套、管道增压、园林浇灌、蔬菜大棚灌溉、养鱼养禽循环水、工矿企业给排水、高层建筑给排水、中央空调冷冻冷却水循环以及集中供暖系统中作为流体输送核心部件使用。

　　从现场布置角度看，这类泵通常安装在设备间、泵房、换热站、暖通机房或供水机组旁。进水口位于泵体前端轴向位置，出水口布置在泵体顶部，管路走向清晰，便于在狭小空间内完成水平吸入、垂直排出的配管设计。泵脚与电机底脚共同落在刚性底座上，底座预留安装孔，建模时需要重点核对底脚孔距、孔位长宽方向边界、泵体进出口中心高度以及电机外轮廓与周边管路、阀门、控制柜之间的检修距离。

　　结构设计上，泵头与电机采用同轴直联方式，减少了联轴器外置带来的对中工作量，也缩短了整机长度。不锈钢泵壳表面为光滑圆弧过渡，蜗壳流道围绕叶轮形成渐扩通道，液体由轴向进入叶轮后，在叶片作用下获得动能和压力能，再经蜗壳收集并向出口输送。顶部接口可用于系统排气或接入辅助管路，前端螺纹接口方便与常见金属管、软管及阀件快速连接。对于三维布局人员而言，接口螺纹规格、接口朝向、泵壳最大回转半径和电机接线盒位置，都是设备干涉检查中不可忽略的细节。

　　电机部分采用带散热筋的卧式电动机外壳，尾部风罩、机座散热片、接线盒和起吊或固定结构均有体现。接线盒位于电机上部偏一侧，实际安装时要预留开盖接线空间，避免被出水管道或墙面遮挡。电机轴线与泵轴重合，转子、叶轮和机械密封沿同一轴线布置；机械密封区域位于泵壳与电机支架之间，维护时可在不完全拆除主管路的情况下进行密封件检查，这对连续运行的供水和暖通系统较为重要。

　　在功能特性方面，该类离心泵强调清洁输水、稳定增压和循环输送。不锈钢过流部分适合清水或理化性质类似清水的介质，能够降低锈蚀对水质和管路的影响。卧式结构重心低，运行振动相对容易控制；底座提供固定支撑，泵体与电机形成紧凑整体。用于建筑供水时，它可承担管网压力不足时的增压任务；用于中央空调系统时，可推动冷冻水或冷却水在机组、风机盘管、冷却塔和管路之间循环；用于供暖系统时，可保障热水在锅炉、换热器、分集水器和末端设备之间流动；用于农业或养殖场景时，也能满足浇灌、循环补水和简易输送需求。

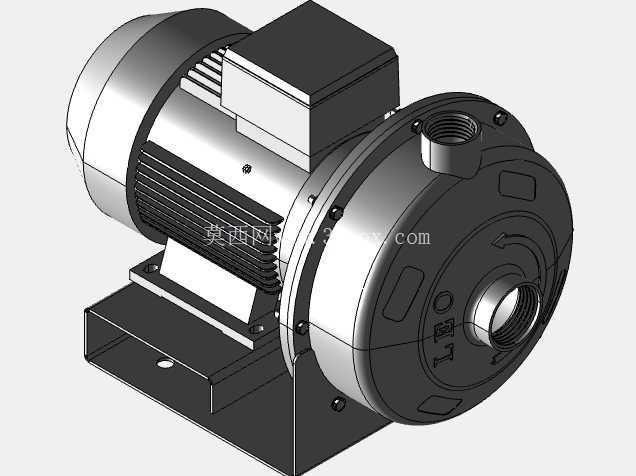

　　建模思路上，作品将泵体拆分为不锈钢蜗壳、进出口接口、叶轮容纳腔、电机机筒、散热筋、风罩、接线盒、支架底座和紧固件等多个实体区域。蜗壳外形以旋转体为基础，再叠加出口管、安装耳板和表面标识特征；电机部分通过圆柱机座、平行散热筋、矩形接线盒和端部风罩形成 recognizable 的工业外观；底座则采用折弯板或焊接机架的表达方式，兼顾承托和安装。布线与管路设计人员可据此校核泵前直管段、闸阀或止回阀安装位置、过滤器布置、压力表接口以及维修拆卸通道。

　　外形边界方面，整机长度主要由电机尾部到泵前接口决定，宽度受底座和泵壳外径限制，高度则由底座底面至顶部出口或接线盒最高点控制。设备就位前应确认基础平面平整，底脚螺栓孔与基础预埋件匹配，进出口管道不得将管路重量直接压在泵体上。吸入侧应尽量减少弯头和气囊，排出侧建议根据系统需要设置止回阀、截止阀和旁通结构。对于多泵并联供水场景，还需在模型中继续补充管路母管、气压罐、控制柜和传感器位置，以验证单机外形与机组整体布局之间的关系。

　　整体来看，该三维结构完整表达了卧式不锈钢离心泵的典型组成与安装形态，既能够用于机械结构认知，也适合作为给排水、暖通循环、供水增压和设备配套方案中的泵类选型参考。
