  这套枢轴梁结构主要面向3030工业铝型材搭建的轻型框架场景,解决两根平行型材之间需要相对转动、又要保持安装基准一致的铰接需求。在自动化工作站外围防护、小型料架翻板、实验台可调挡板、3D打印机外罩开合段以及教学演示平台中,经常会遇到型材框架不能完全焊死、需要某一段绕轴翻转或摆动的情况,常规角码和螺栓只能提供刚性直角连接,强行在型材槽内穿销轴又会破坏槽口受力面,这套结构正是针对这一矛盾做的折中设计。

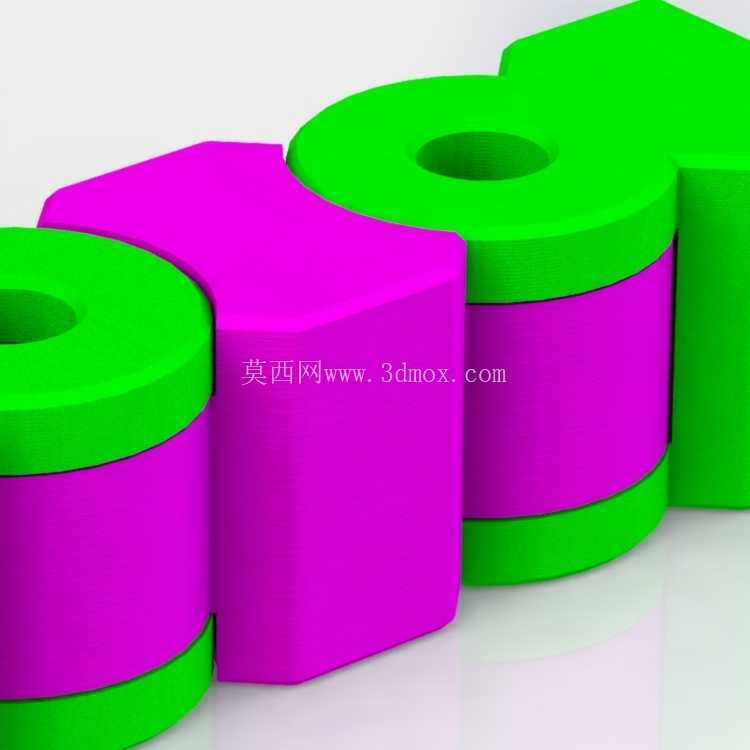

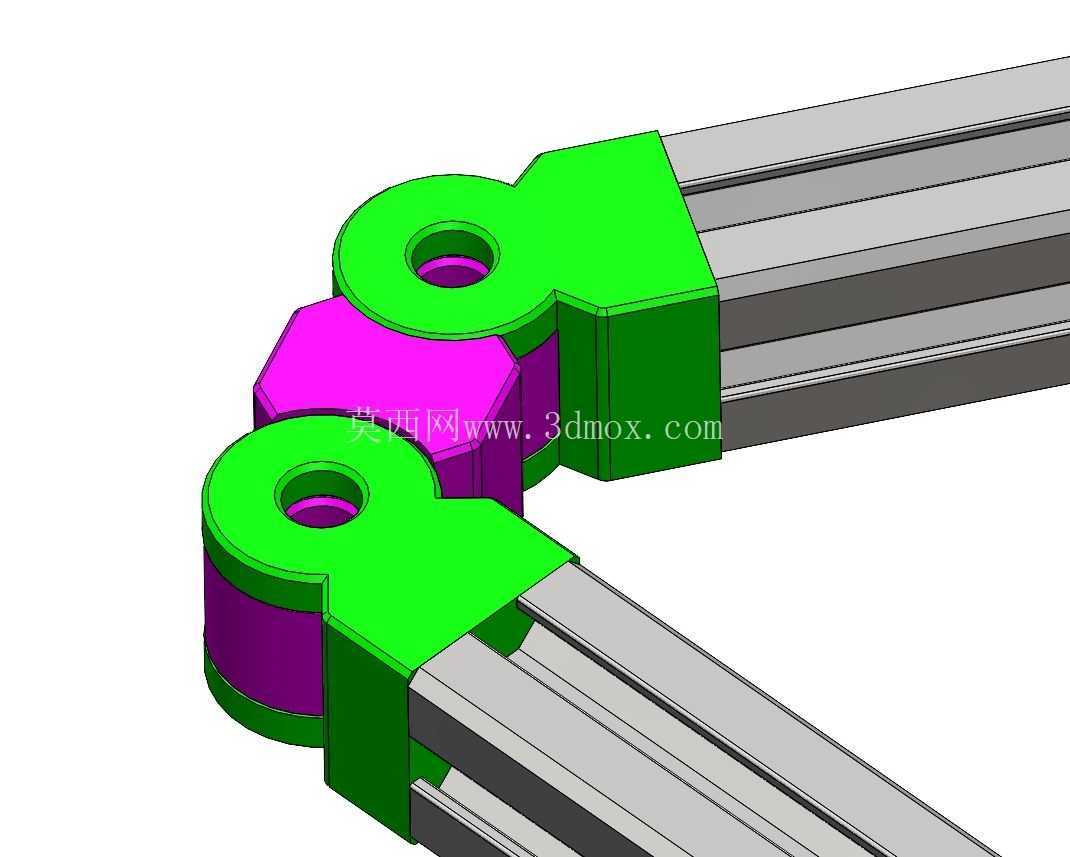

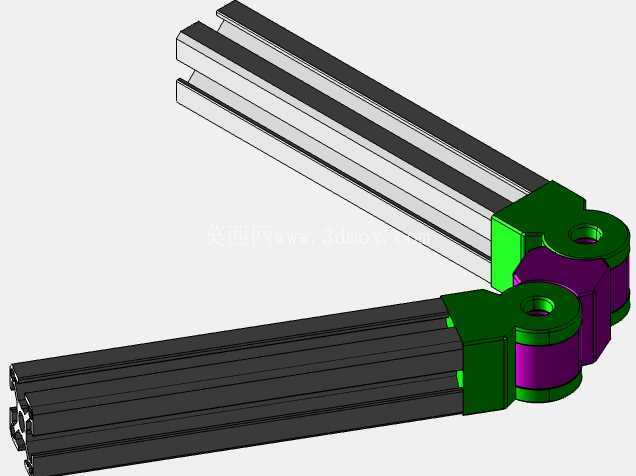

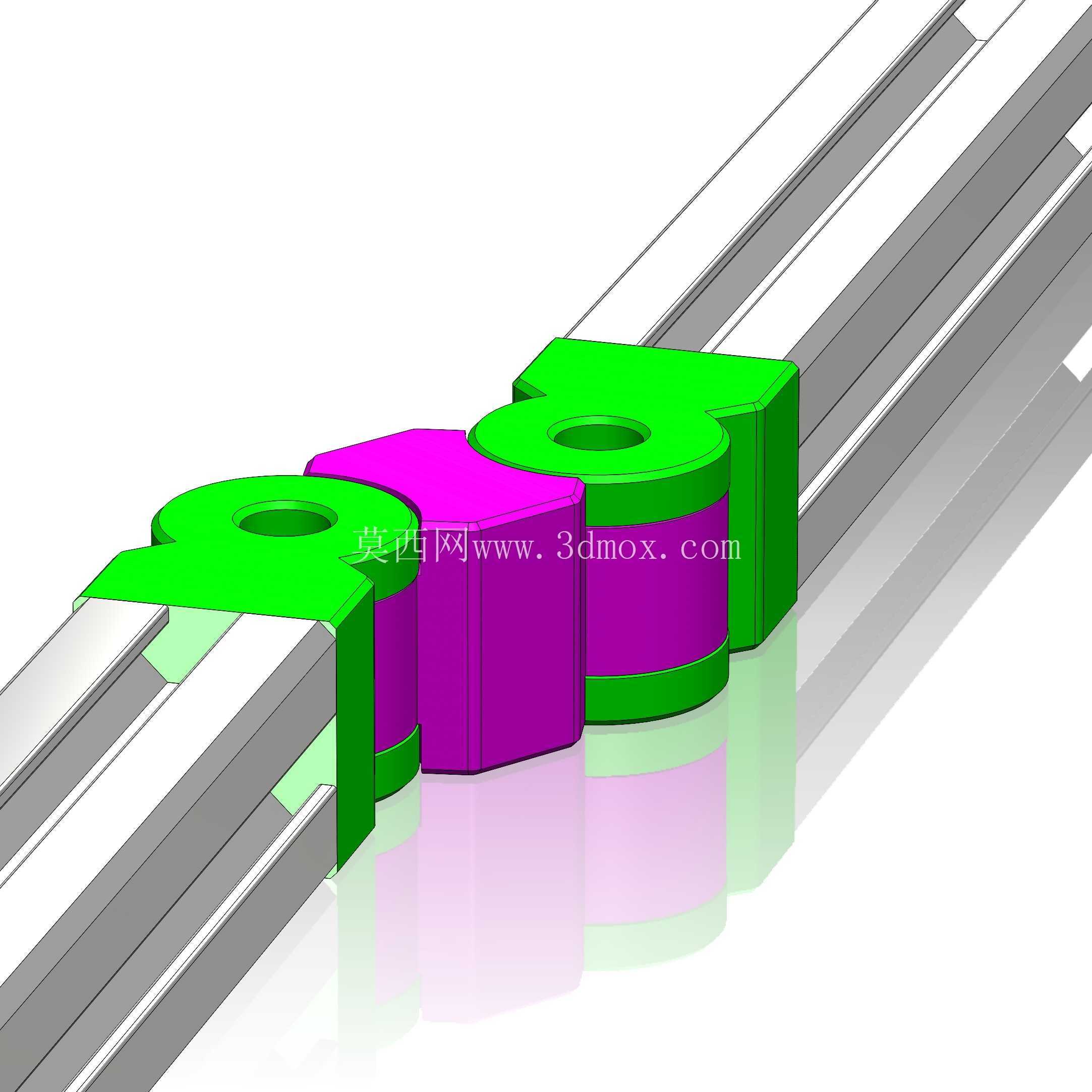

  从实际装配关系看,梁体分成左右两个抱夹端和中间的铰接段,两端绿色件直接扣在3030型材的外侧轮廓上,利用型材顶面与侧面的台阶面定位,安装时不需要在型材上额外铣孔,紧固件从支架预留的沉孔穿入,配合T型螺母或弹片螺母压入型材槽道,即可把抱夹端锁固在指定位置。中间紫色部分承担枢轴过渡,两个绿色端件之间通过铰链销串联,销孔同轴度由零件本体的圆柱凸台保证,凸台嵌入对应凹腔后形成类似合页的回转副,转动轴线平行于型材长度方向的垂直截面,翻转时两端型材不会发生沿槽方向的窜动。

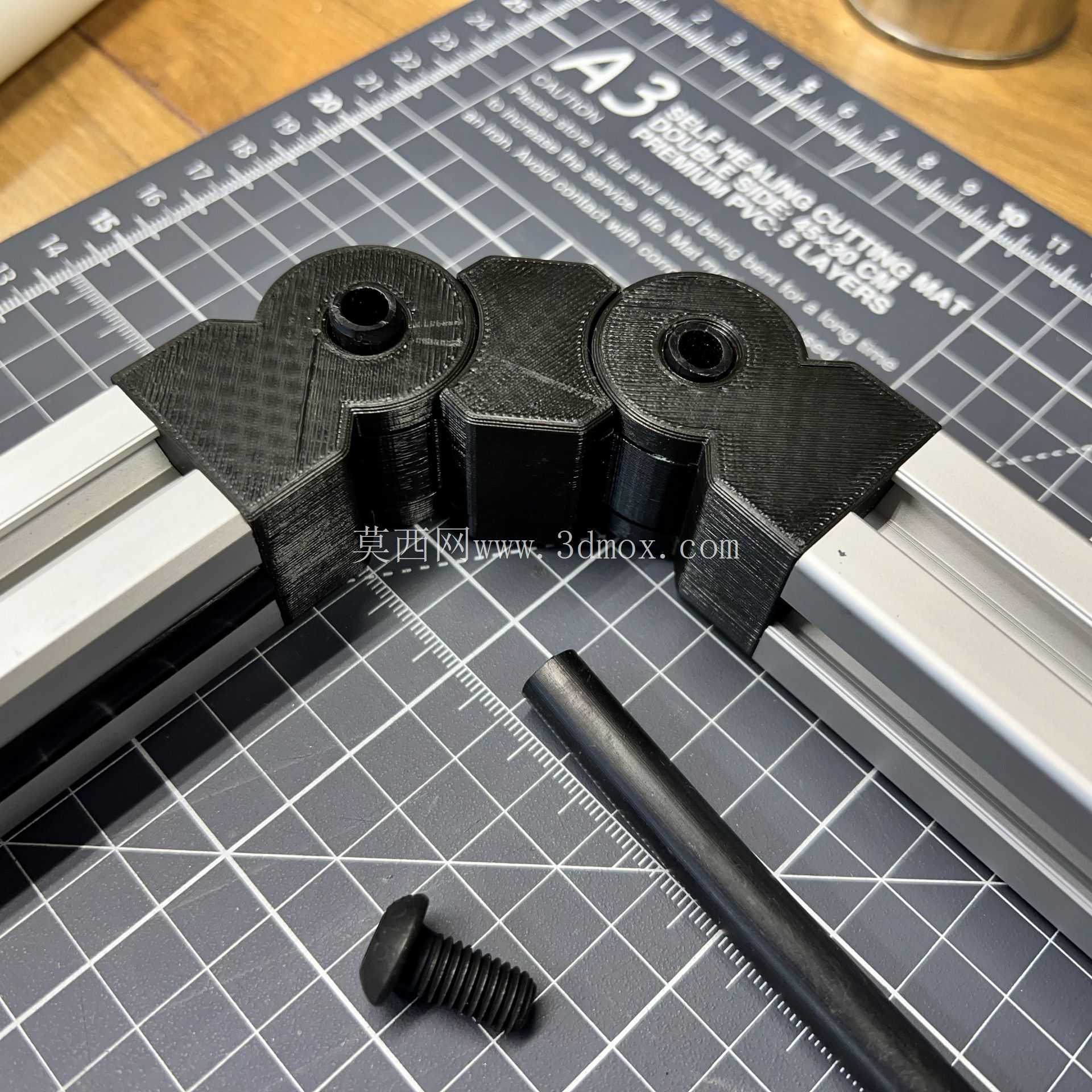

  设计思路上优先考虑了增材制造的工艺约束。整个零件按原位打印姿态排布,悬空区域都控制在可自支撑角度以内,圆柱销孔朝上成型,避免孔内支撑难以清理;壁厚在抱夹根部做了局部加厚,因为锁紧螺栓的预紧力会在根部产生弯矩,薄肋结构在反复装拆后容易出现层间剥离,加厚后把应力分散到与型材贴合的整块底板上。铰接凸台的配合面预留了适量间隙,考虑到FDM打印的挤出膨胀和ABS、PETG等材料的收缩差异,装配后销轴转动不会出现卡滞,也不会因间隙过大产生明显晃动。

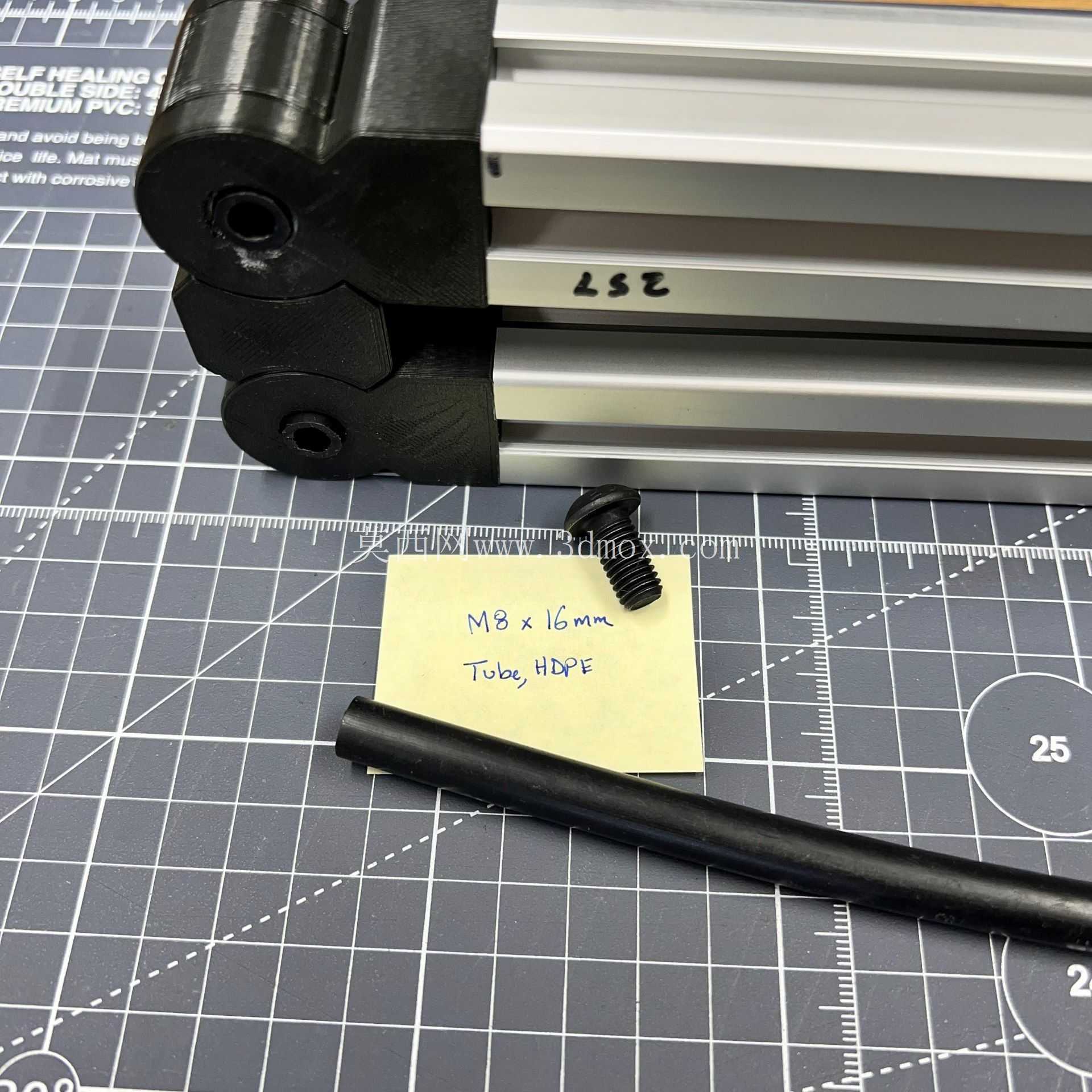

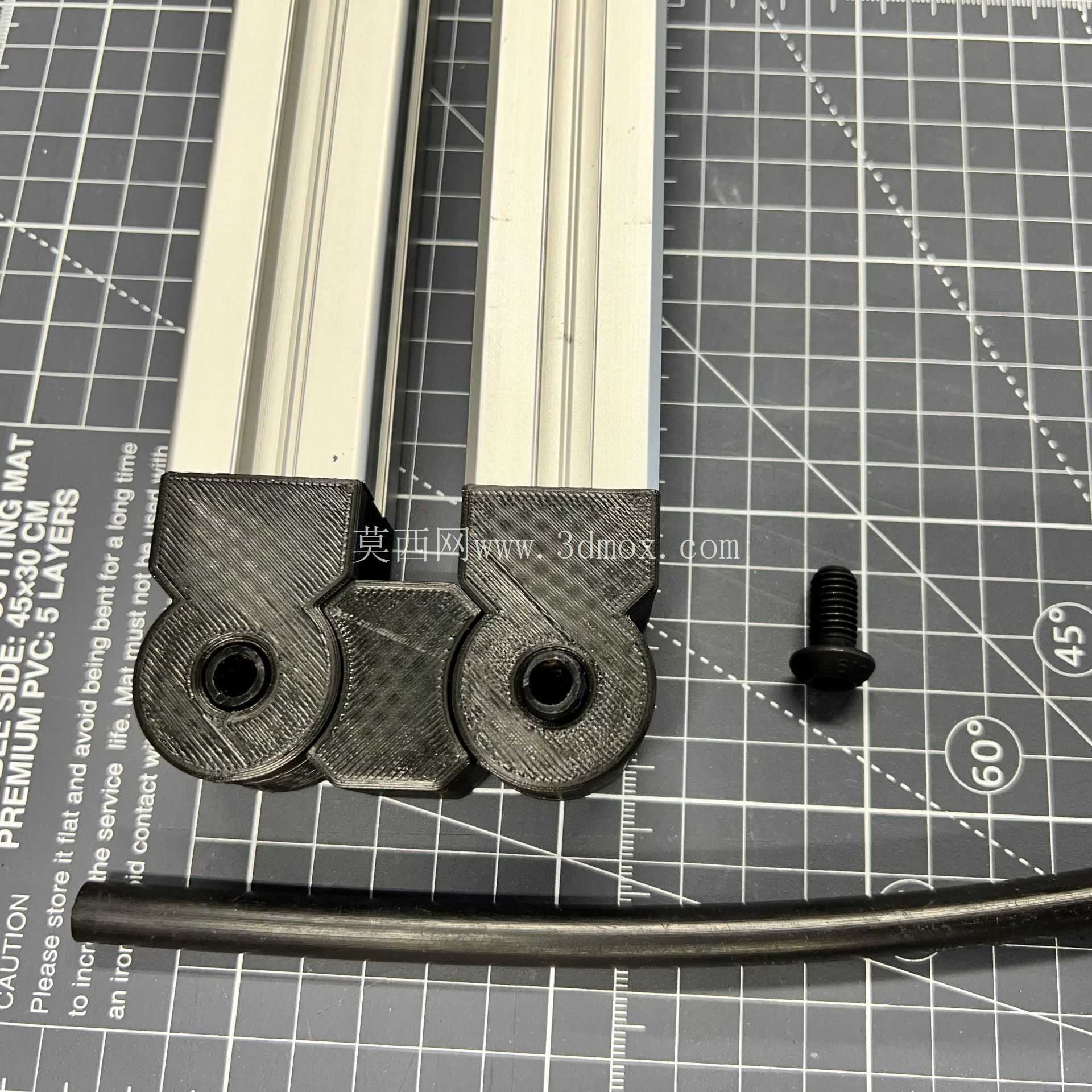

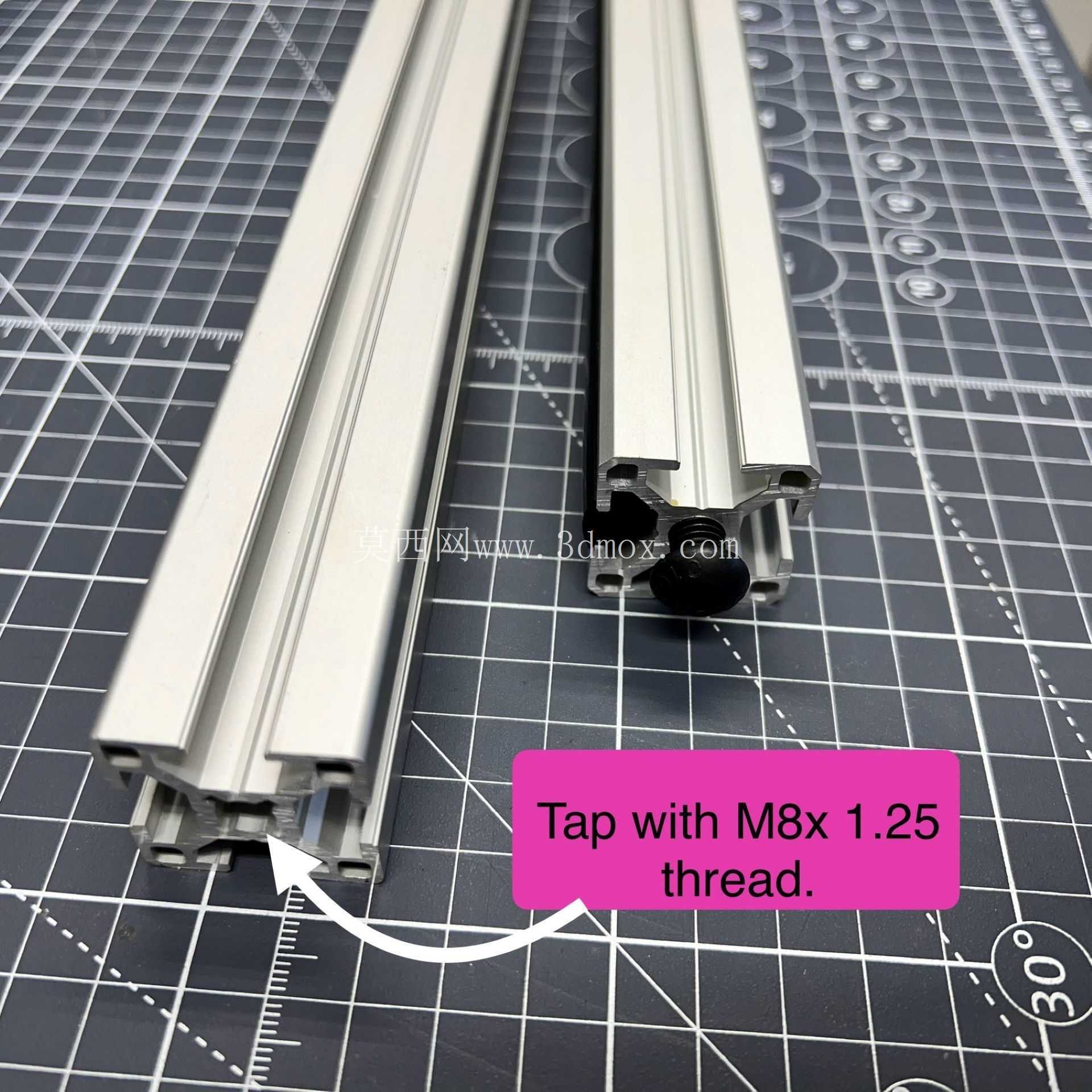

  外形与安装边界方面,抱夹端的内轮廓严格按3030型材的30毫米边长和槽口位置绘制,支架总宽度覆盖型材顶面后向两侧略有延伸,设计时要在相邻型材之间留出转动避让空间,翻转路径上不能布置线槽、传感器或气管。中间铰接段的高度略高于型材顶面,形成的回转半径决定了两段梁对折时的最小夹角,若框架需要接近180度放平,应在铰接下方预留等于凸台半径的空隙。紧固件选用M8×16或更长的公制螺栓,配合型材槽内的滑块螺母,锁附扭矩不宜过大,避免塑料件压溃;铰链销推荐采用3/8英寸(约9.5毫米)的HDPE管或同直径金属棒,管材穿入同轴销孔后两端用卡簧或热熔限位,也可选择更硬的金属棒以提升抗剪能力。

  使用中需要明确它的承载边界:这种打印枢轴梁适合承受挡板、轻质门板、线缆梳理架这类低载荷,不能替代原始铝型材梁的整体刚性,尤其在悬臂较长、冲击载荷频繁的位置,铰接处的挠度会明显大于整根型材。工程选型时,可以把它用在需要频繁开合维护、而受力又以平面内轻载为主的部位,通过调整两端抱夹在型材上的位置,灵活改变翻转支点,再配合气弹簧或拉绳控制开合角度,就能在不改动主框架下料长度的前提下,快速搭出可转动的型材分段结构。
