工业铝型材双层置物工作站顶架

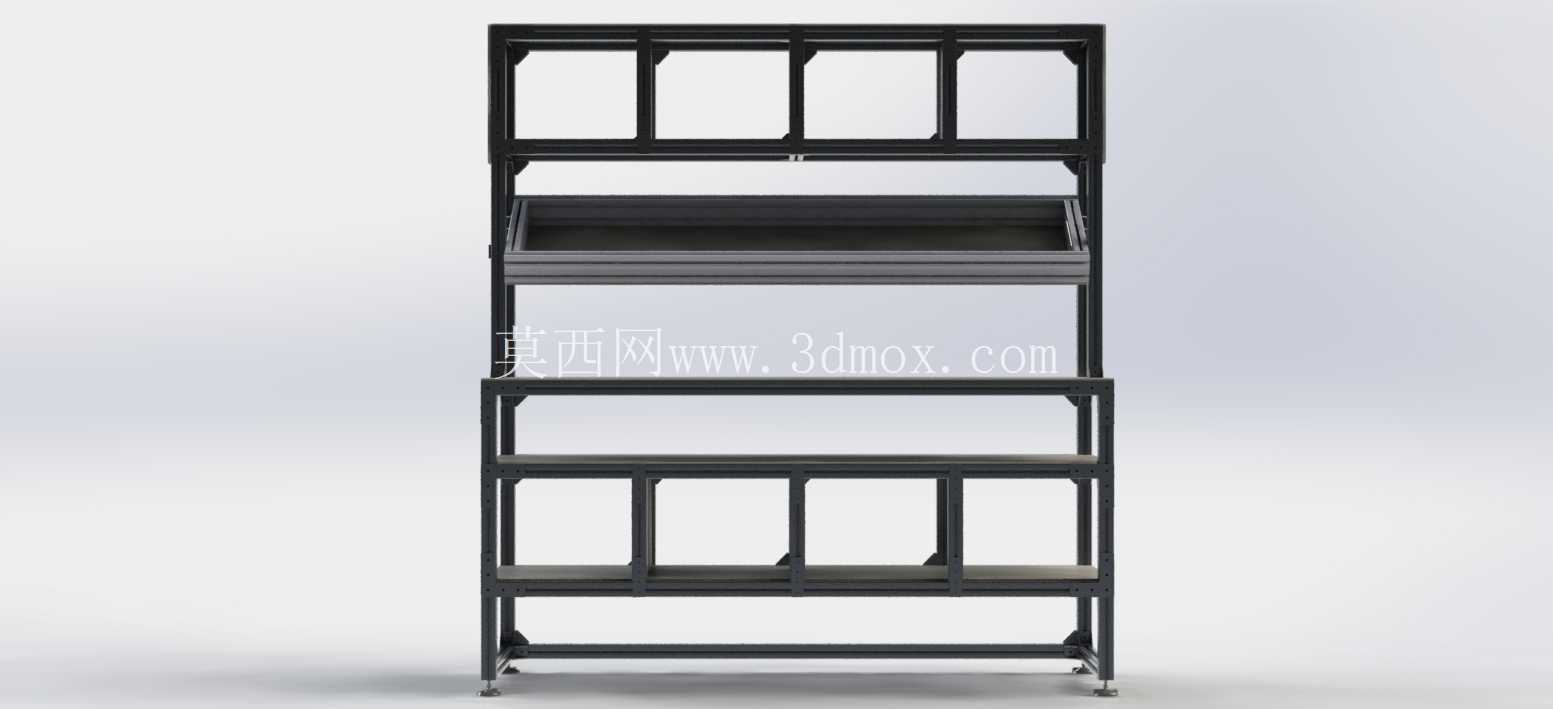

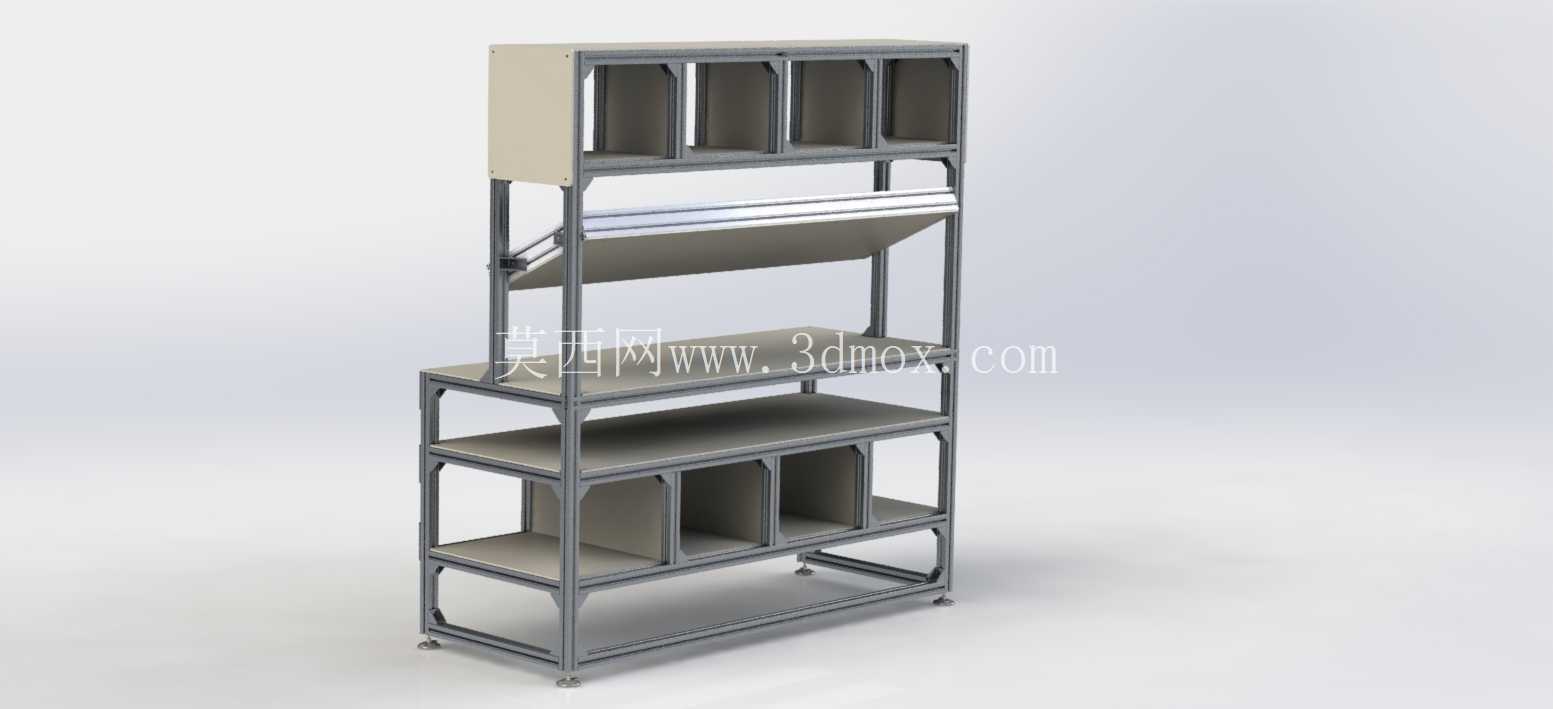

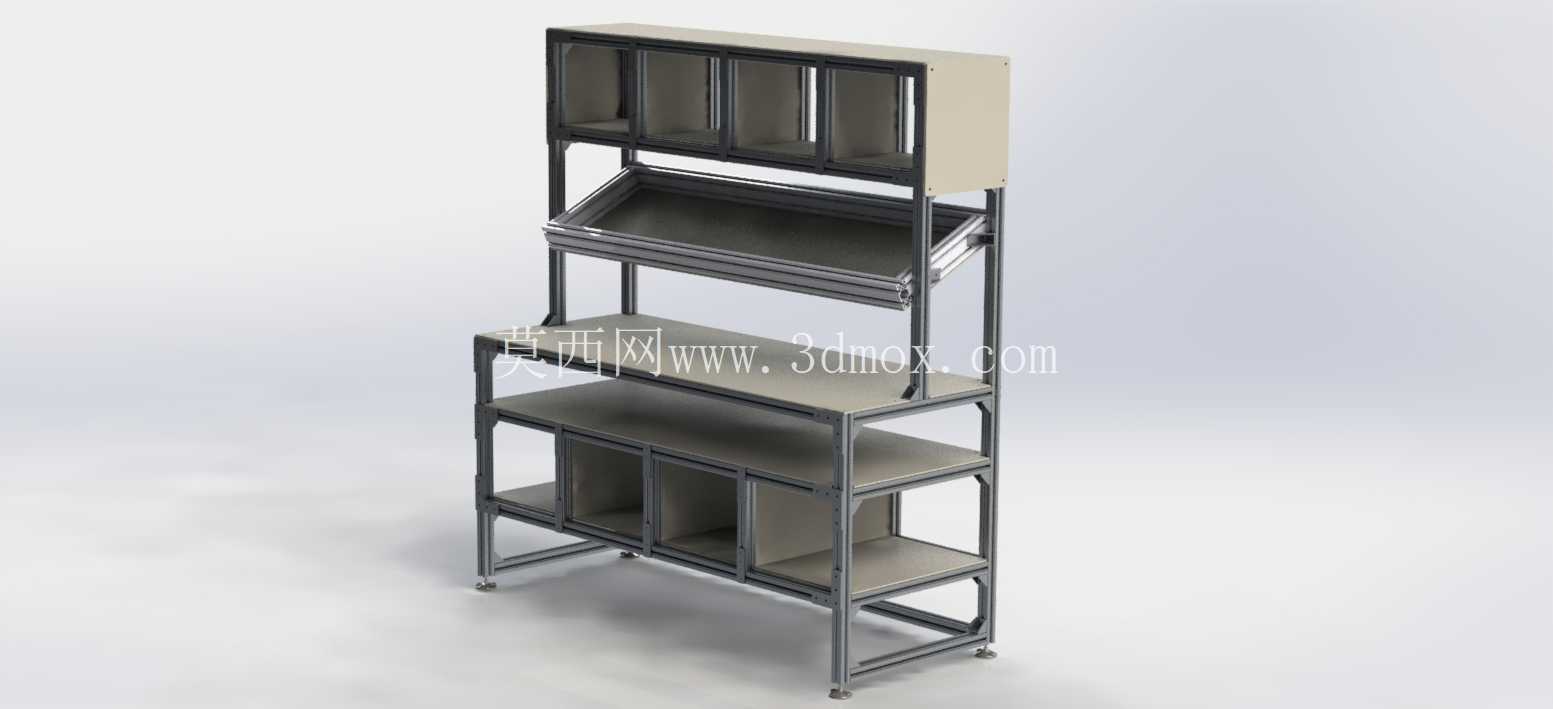

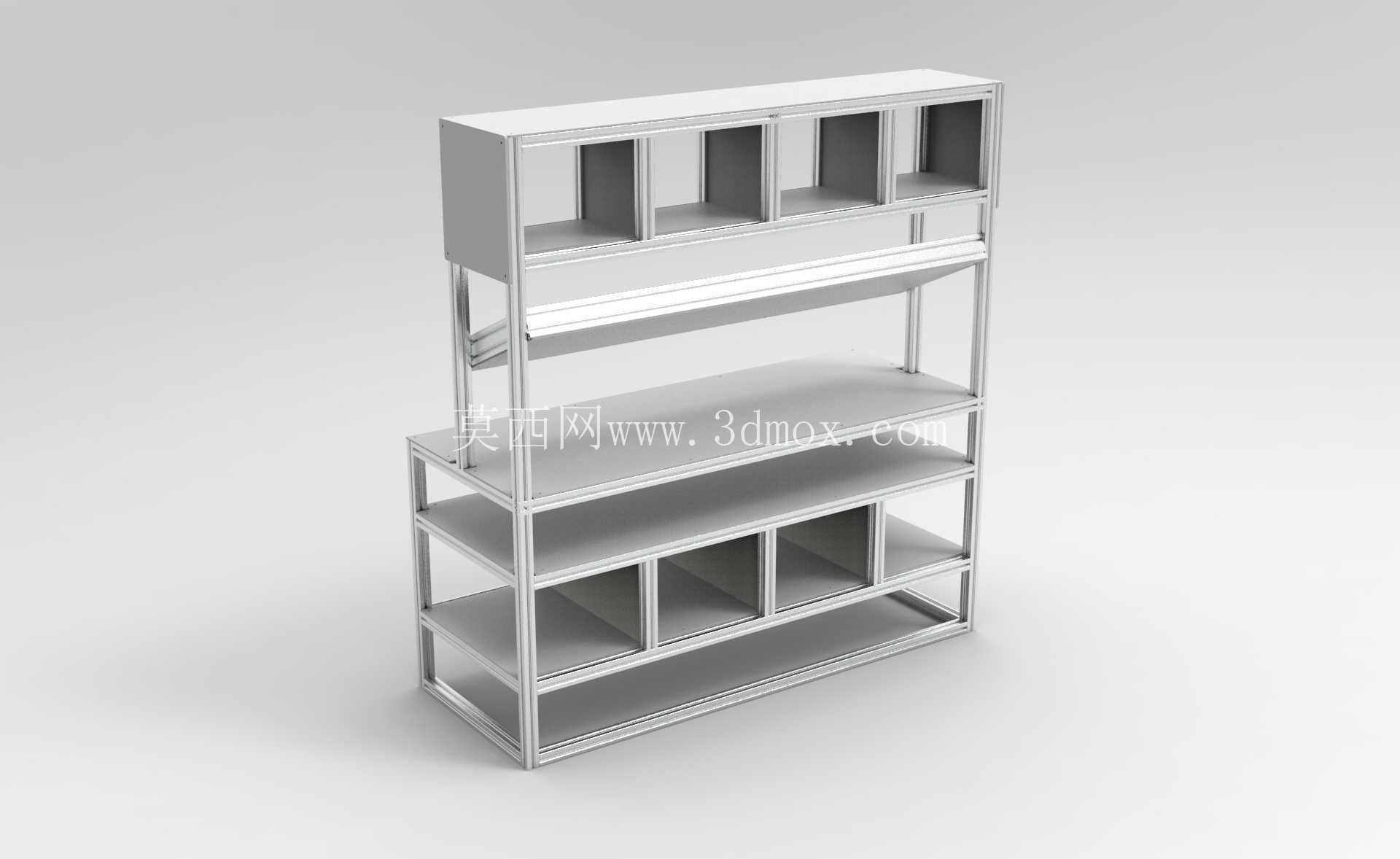

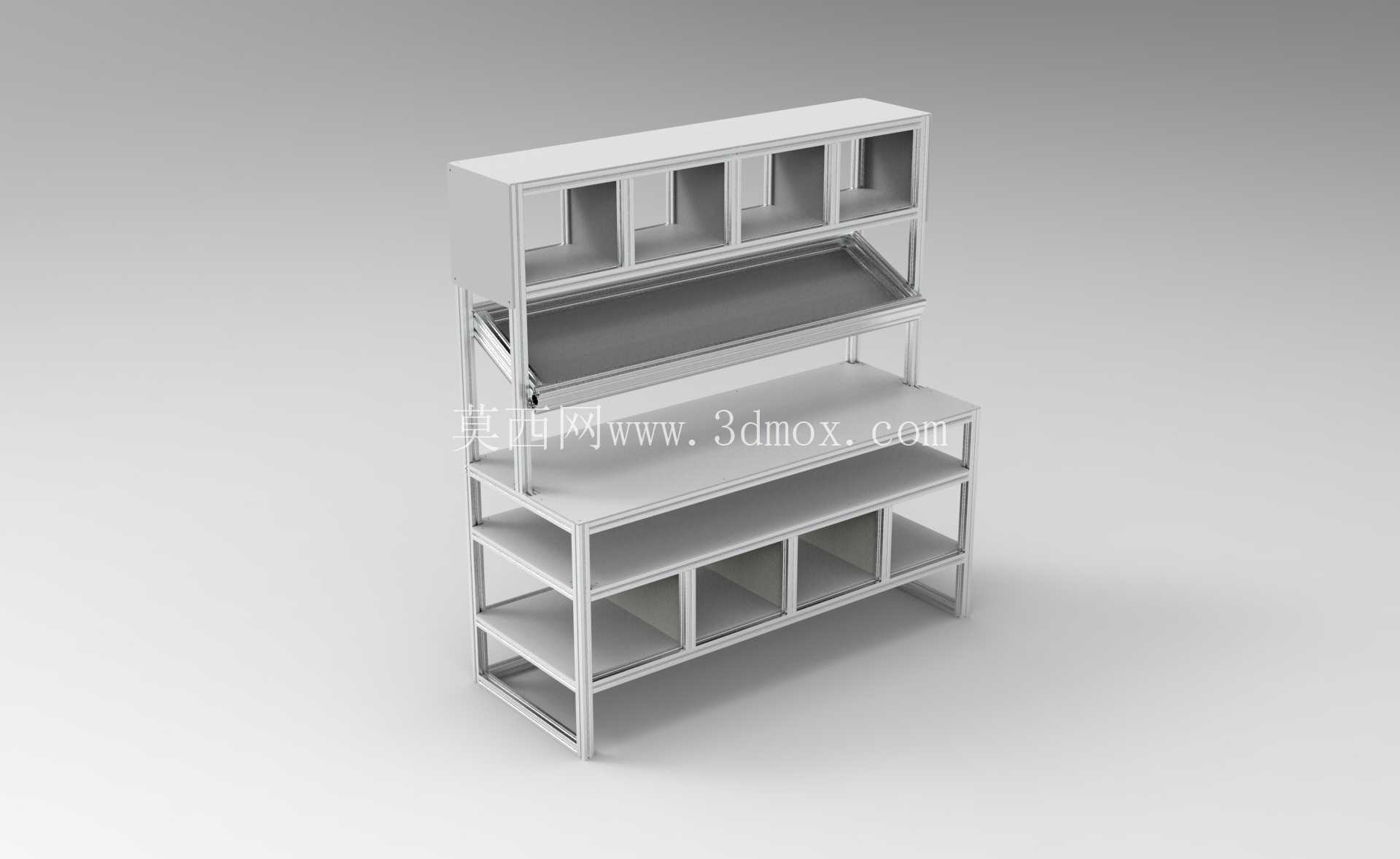

　　这套铝挤压工作站顶架的三维结构，面向车间装配工位、检测台、维修工作台以及实验室操作区的上层收纳与物料就近摆放需求。整体采用标准化工业铝型材搭建，框架杆件通过端面连接和角件组合形成稳定骨架，既保留了铝型材机架轻量化、拆装方便的特点，也能在不改动主工作台的情况下，为操作者提供头顶和台面上部的分层储物空间。

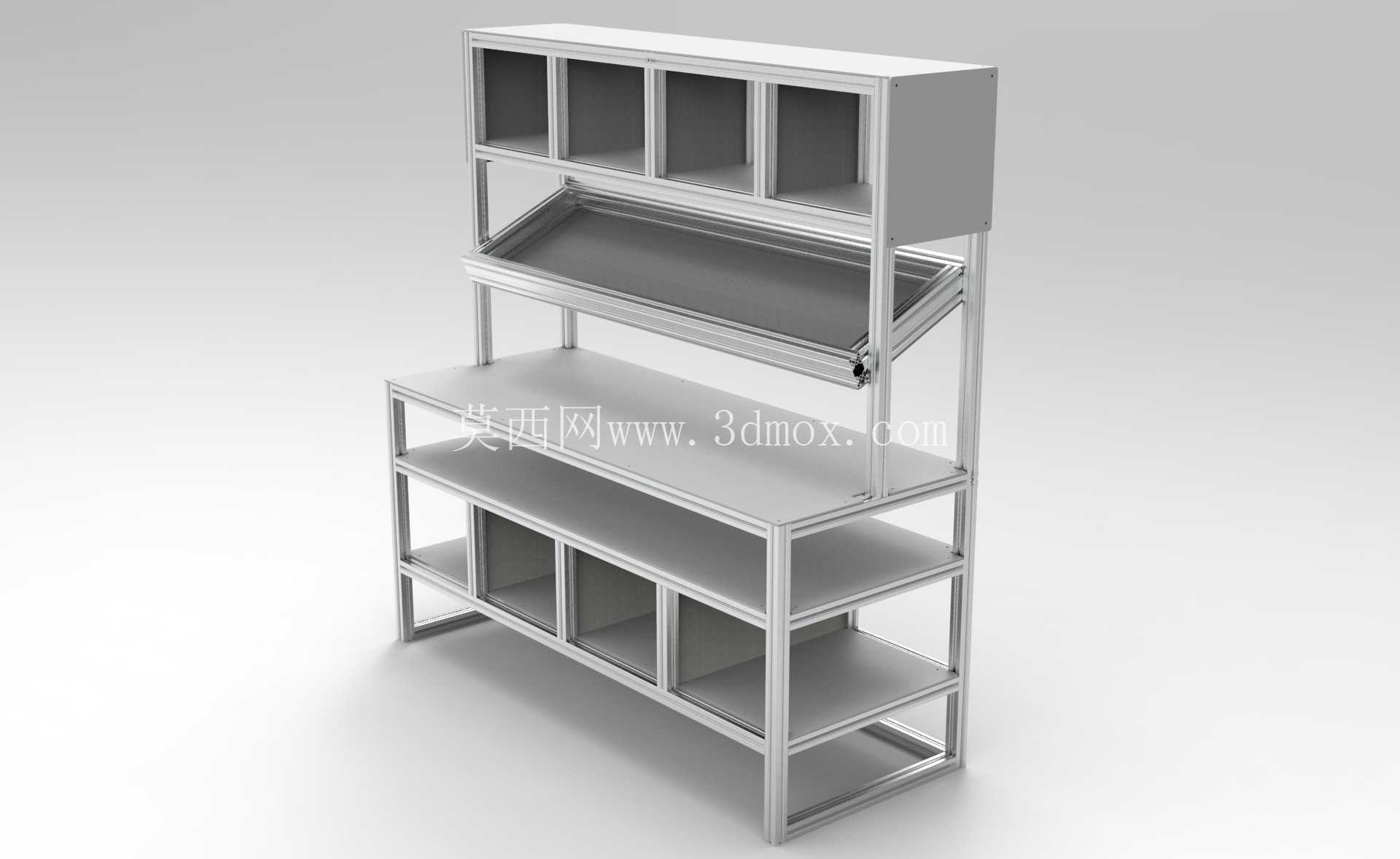

　　从实际使用场景看，工位现场往往需要同时放置工具盒、作业指导书、小型料盒、检测辅具、常用零部件和临时周转件。若全部堆放在主台面上，会压缩装配操作区域，影响手臂活动范围；若全部放在远处货架上，又会增加反复取放的走动时间。顶架的作用正是把低频但与工位强相关的物品上移，利用工作台上方的垂直空间完成收纳。模型中下部保留了完整的主操作台面，台面下方设置多层开放式搁板，可放置较重的箱体、备料或设备主机；上部顶架则通过多格分隔区域，对小型物料进行分类摆放，减少混料和翻找。

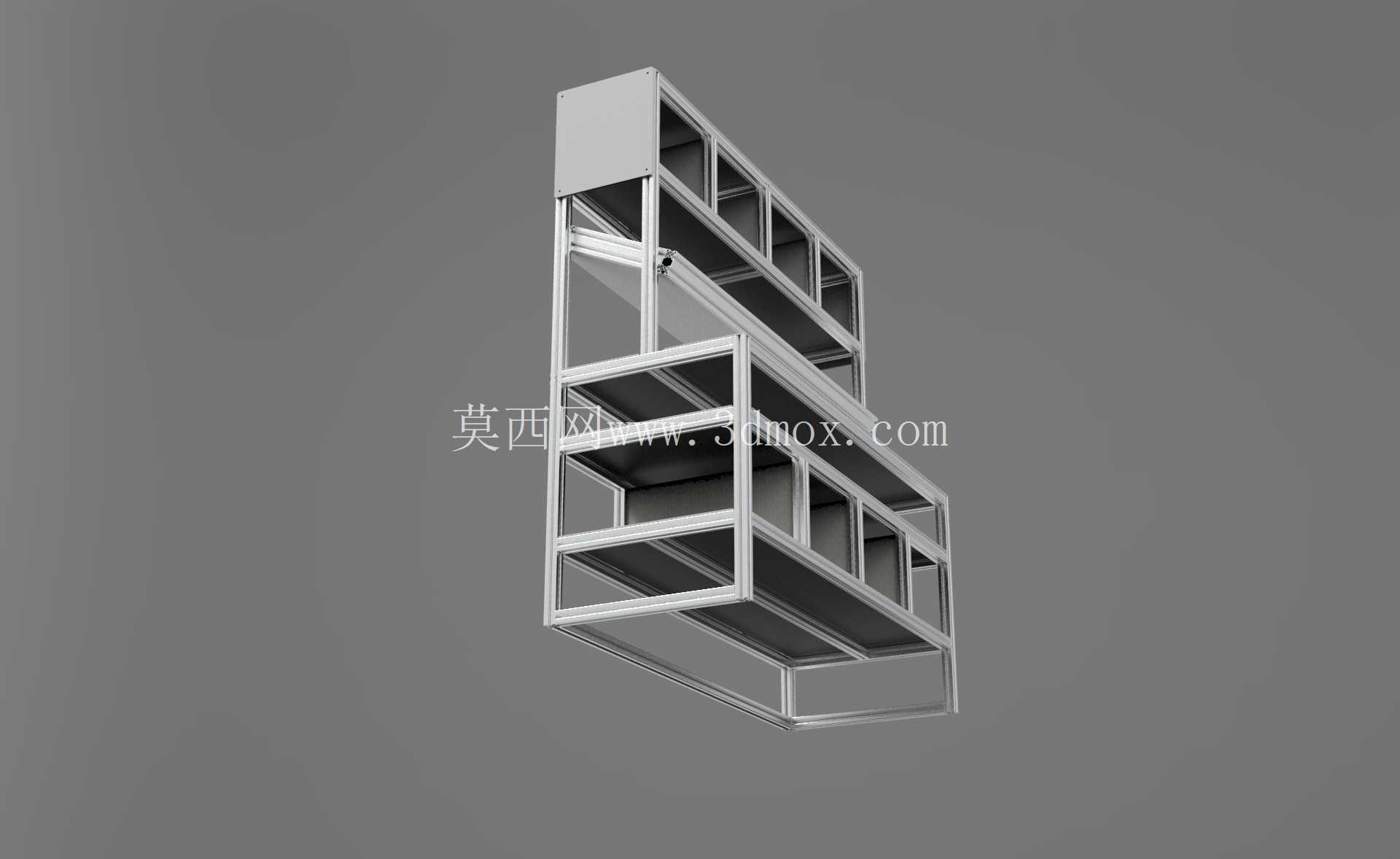

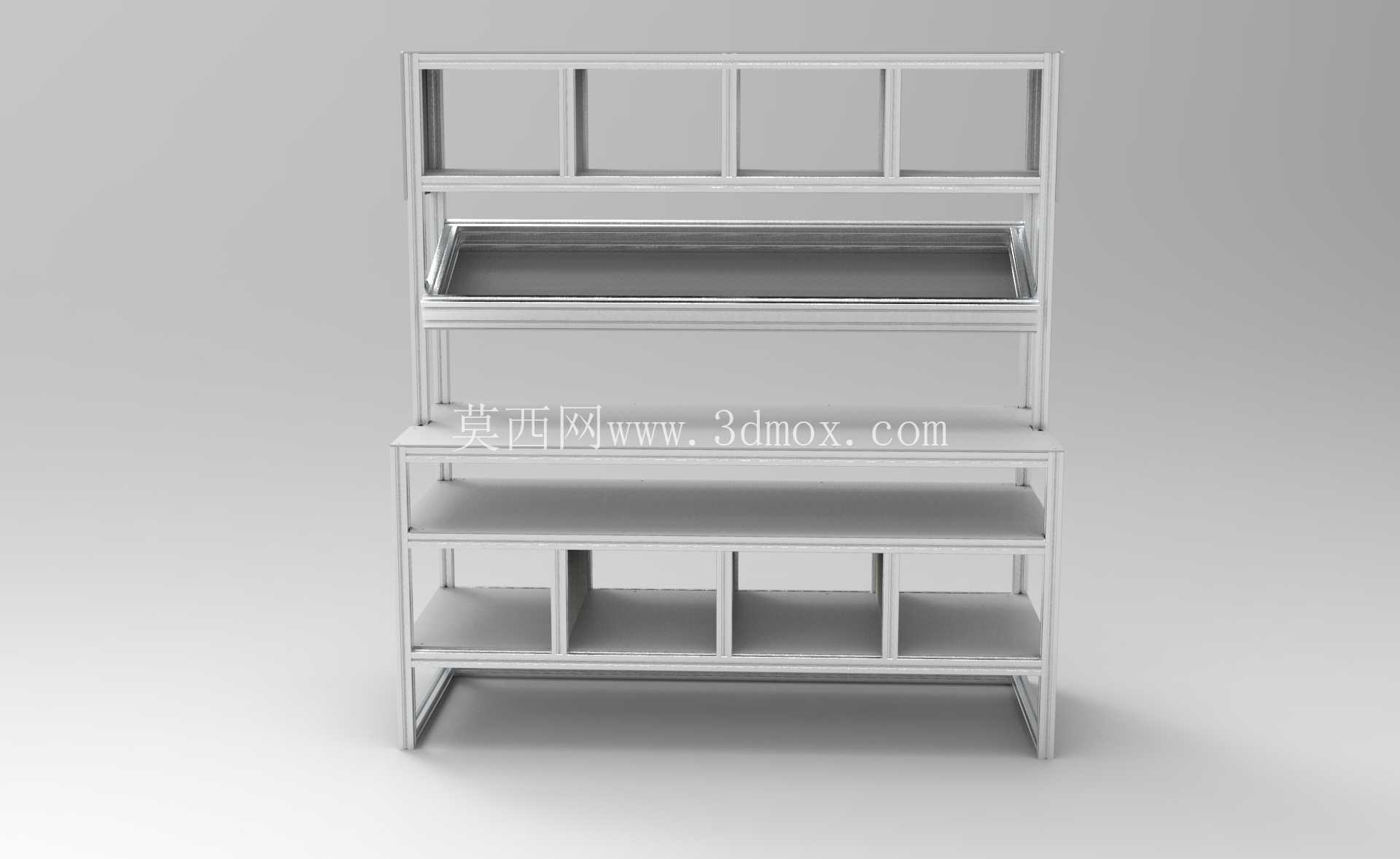

　　结构设计上，框架主体由矩形截面铝梁构成，立柱承担竖向载荷，横向梁负责把立柱连成整体，并在宽度和深度方向形成约束。顶架背部和侧部通过连续杆件形成围挡边界，前方保留取放开口，使物料既能被限位，又不会阻碍人员正常操作。上层分格不是单纯装饰，而是将长条形置物空间拆分为若干独立仓格，适合放置不同规格的零件盒、文件夹或工装小件；分格立板同时起到加强肋的作用，可提高顶架前面板区域的抗扭刚度。

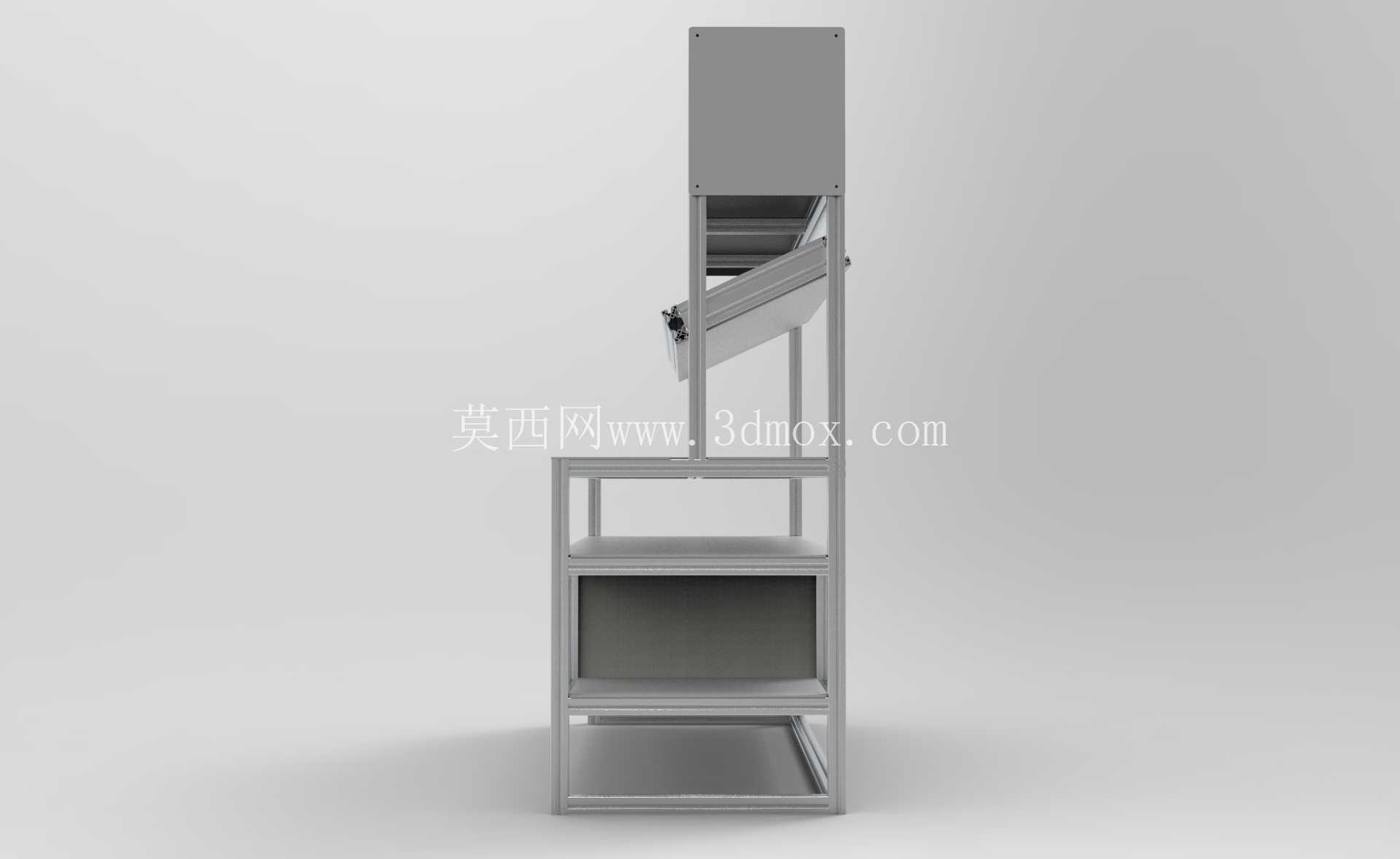

　　中部倾斜置物板是该结构中较有针对性的部分。斜板朝向操作者一侧布置，适合放置需要频繁查看的作业指导文件、样板件、标签盒或轻量工具。倾斜角度使物品正面朝向人员视线，取用时不必抬手探入深处，也便于在站立作业状态下快速识别。斜板下方与主台面之间保留了足够净空，不会干涉台面上的设备安装、夹具动作或工件搬运。主台面采用平整板式结构，边缘由铝型材框架承托，下方搁板同样为水平布置，形成多层承载面。

　　在外形尺寸与安装边界方面，建模时需要重点控制三类空间关系。第一是顶架总高度，上层储物区应位于操作者站立时头部活动范围之外，同时保证物品可取放；若用于坐姿检测台，则需结合座椅高度和视线角度复核顶架下沿。第二是深度方向边界，顶架不宜过度向前探出，避免碰头并减少对台面照明的遮挡；模型中上部储物区主要沿工作台后侧布置，前方留出操作带。第三是立柱落点，支撑柱应尽量靠近工作台后侧或侧边，不能占用工件装夹区，也不能与台面上的设备底座、气动接头、电气按钮盒发生干涉。

　　连接方式上，铝型材框架适合采用内置连接件、角座连接件和端面紧固件组合。竖直立柱与水平梁之间通过直角连接形成节点，搁板可通过型材槽内的滑块螺母固定，便于后续根据物料尺寸调整层间距。对于需要频繁改造的产线工位，这种结构比焊接钢架更便于拆改；当工作台宽度、物料盒规格或作业内容变化时，可通过更换横梁位置、增加分隔板或加装照明支架来扩展功能。

　　承载校核时，不能只看单根型材强度，还要关注整体倾覆和搁板挠度。上层区域宜放置轻量物品，较重物件应放在下层搁板或主台面附近，使重心降低。若顶架与工作台为分体结构，应在背部或底部设置可靠连接，防止受水平推力后移位；若作为独立机架使用，则需复核底脚支撑面积，并在必要时增加可调脚杯或地脚固定。线槽、照明灯、防静电台垫、气动管路等附件也可沿型材槽道布置，使工作站顶架不仅承担储物功能，也能成为工位辅助系统的安装基础。

　　三维建模过程中，型材截面、槽口位置、连接件包络和板件厚度都需要保留清楚。搁板与框架之间应体现搭接关系，分格板间距要符合常见物料盒模数，斜板转轴或支撑位置应表达出可装配性。对于结构设计人员来说，该模型可直接用于工位布局评审、人机空间检查和铝型材机架方案细化；对于设备选型人员，则可据此判断工作台上方收纳能力、通道净空以及与现场产线的适配关系。
