文丘里效应流体减压连接装置

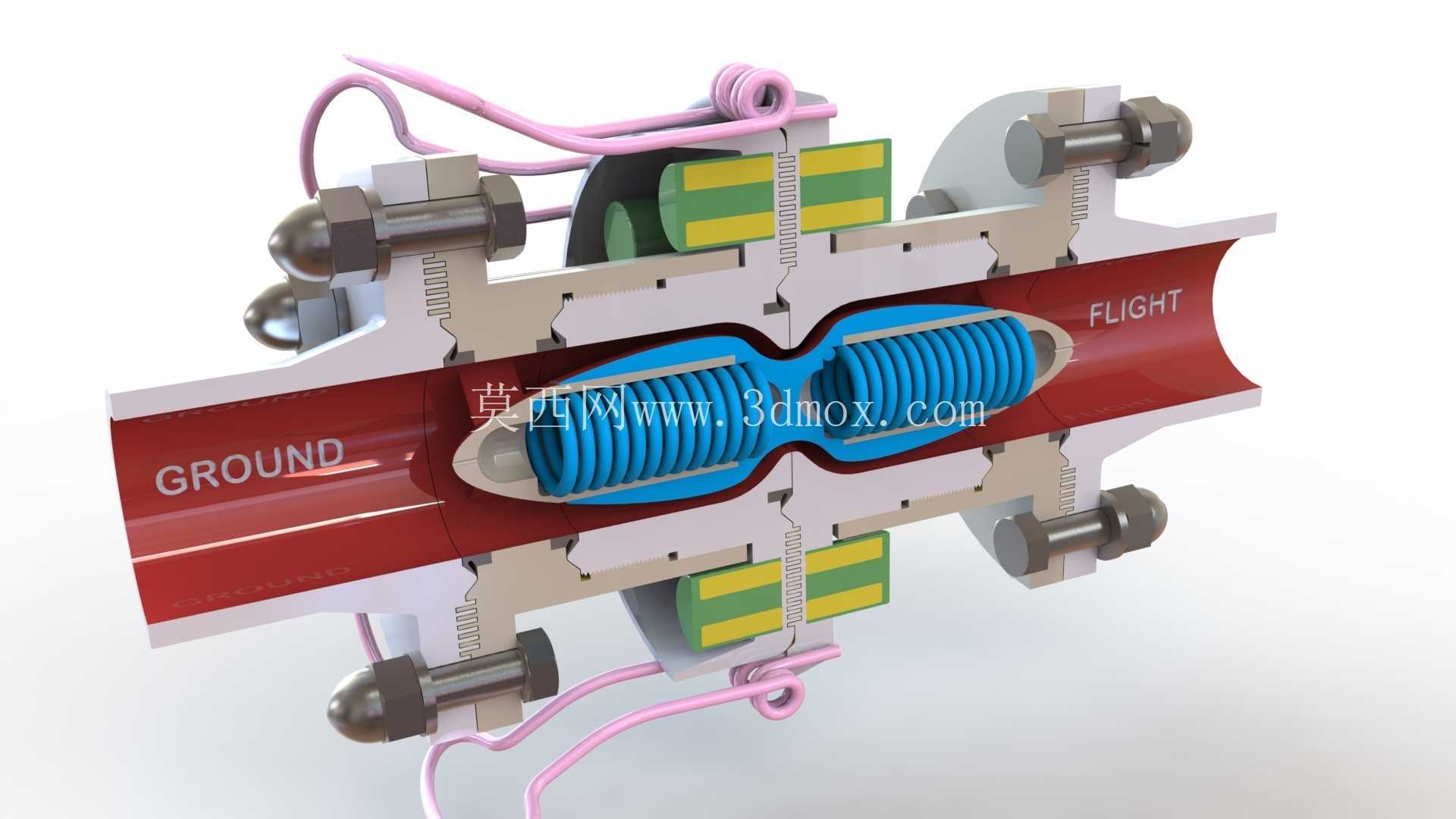

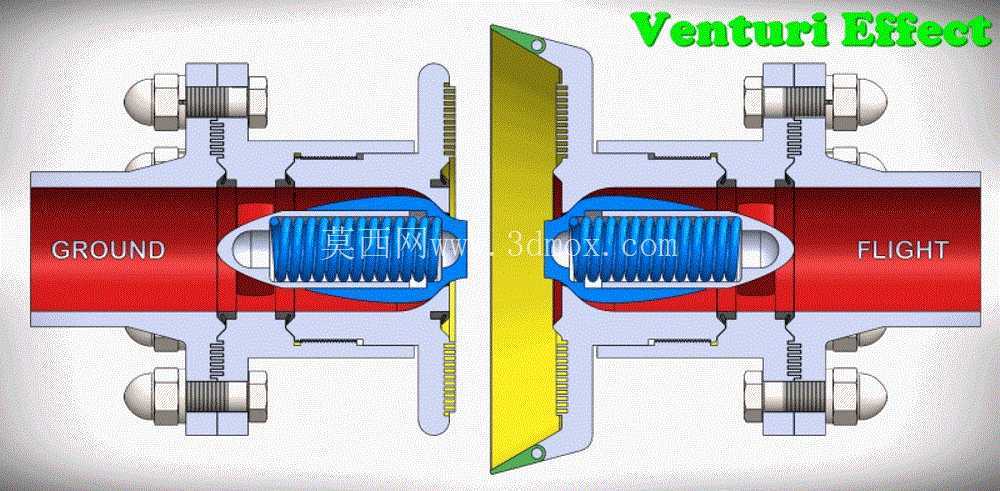

　　这套流体管路装置的核心逻辑围绕文丘里节流效应搭建，在管路通径收缩段利用流速抬升、静压下降的物理特性完成压差调控，整体采用左右对称剖视结构呈现内部流道与动作组件，两端分别对接GROUND侧与FLIGHT侧管路，法兰对接面通过周向均布的螺栓螺母组件完成锁紧，适配航空地面保障、工业流体输送、实验台管路测试这类需要精准控压、同时兼顾快速对接分离的场景。

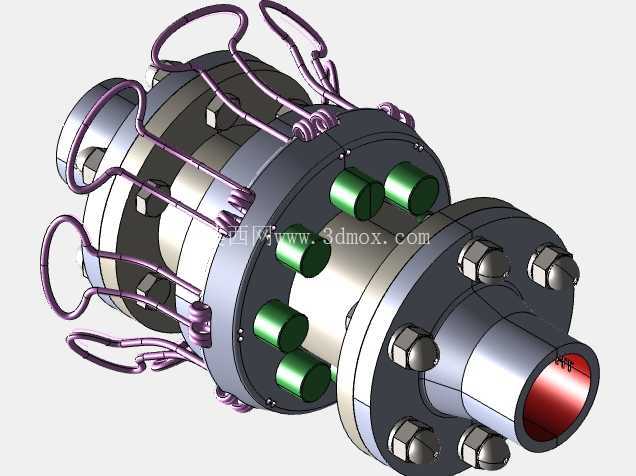

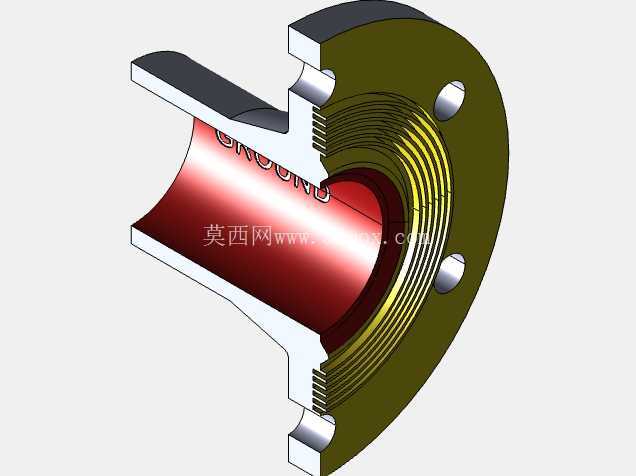

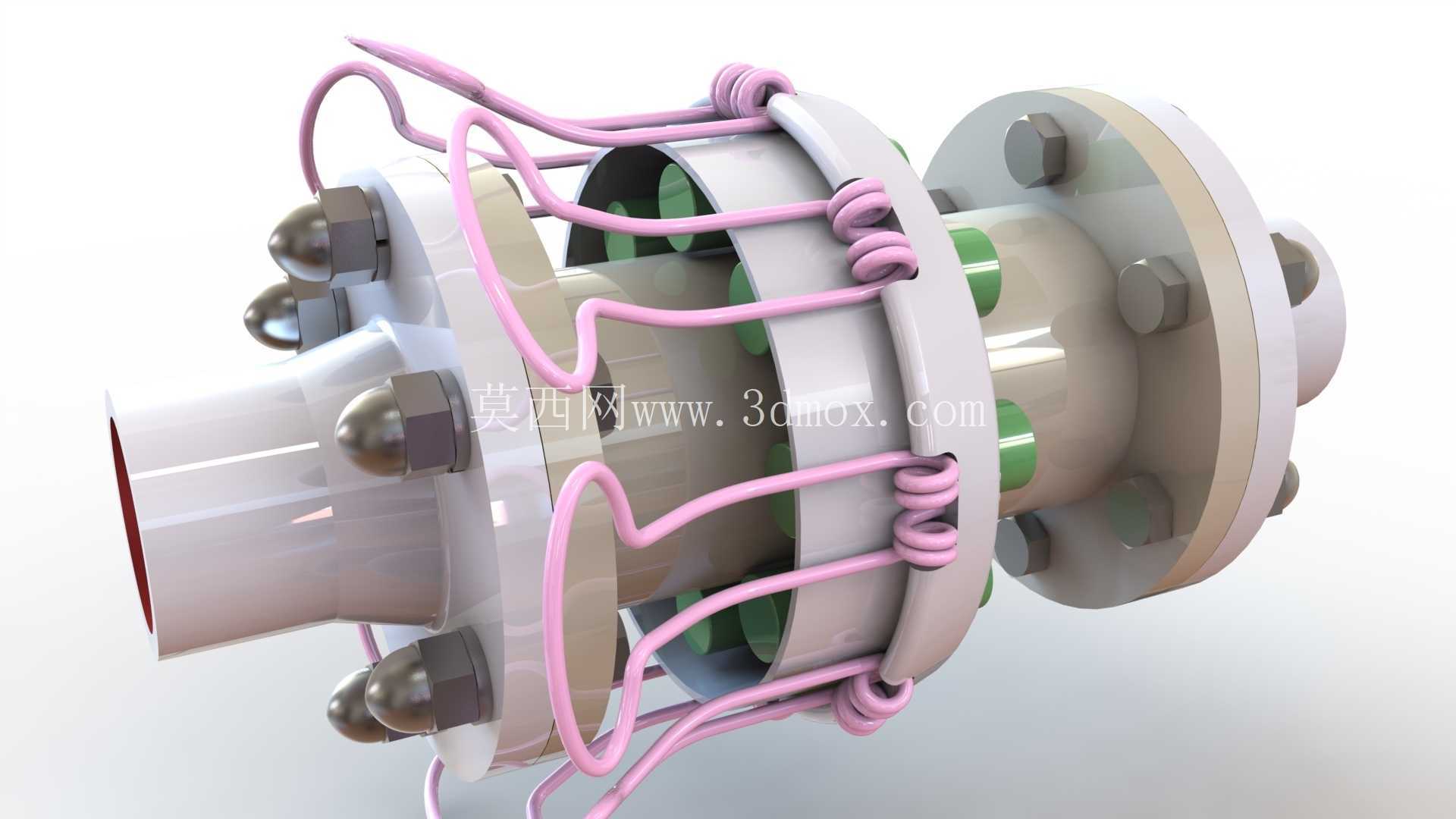

　　从现场安装边界来看，装置整体沿管路轴向布置，两端法兰的螺栓孔位沿圆周均匀排布，锁紧件采用标准外六角螺栓配六角螺母，螺栓穿装方向沿法兰轴向，安装时预留扳手操作空间即可完成紧固，无需额外定制专用工装；装置中段的外壳为对合拼接结构，两侧壳体通过法兰边的螺栓组压合密封，壳体内部预留了环形安装腔，用来放置迷宫式密封组件与电磁作动部件，整体径向最大轮廓为法兰外圆尺寸，轴向长度覆盖两端对接法兰的外侧端面，管路对接时直接将两端管口与外部管路法兰对齐，穿入螺栓预紧后再按对角顺序锁紧，即可保证流道同轴度，避免偏心带来的额外流阻与密封偏磨。

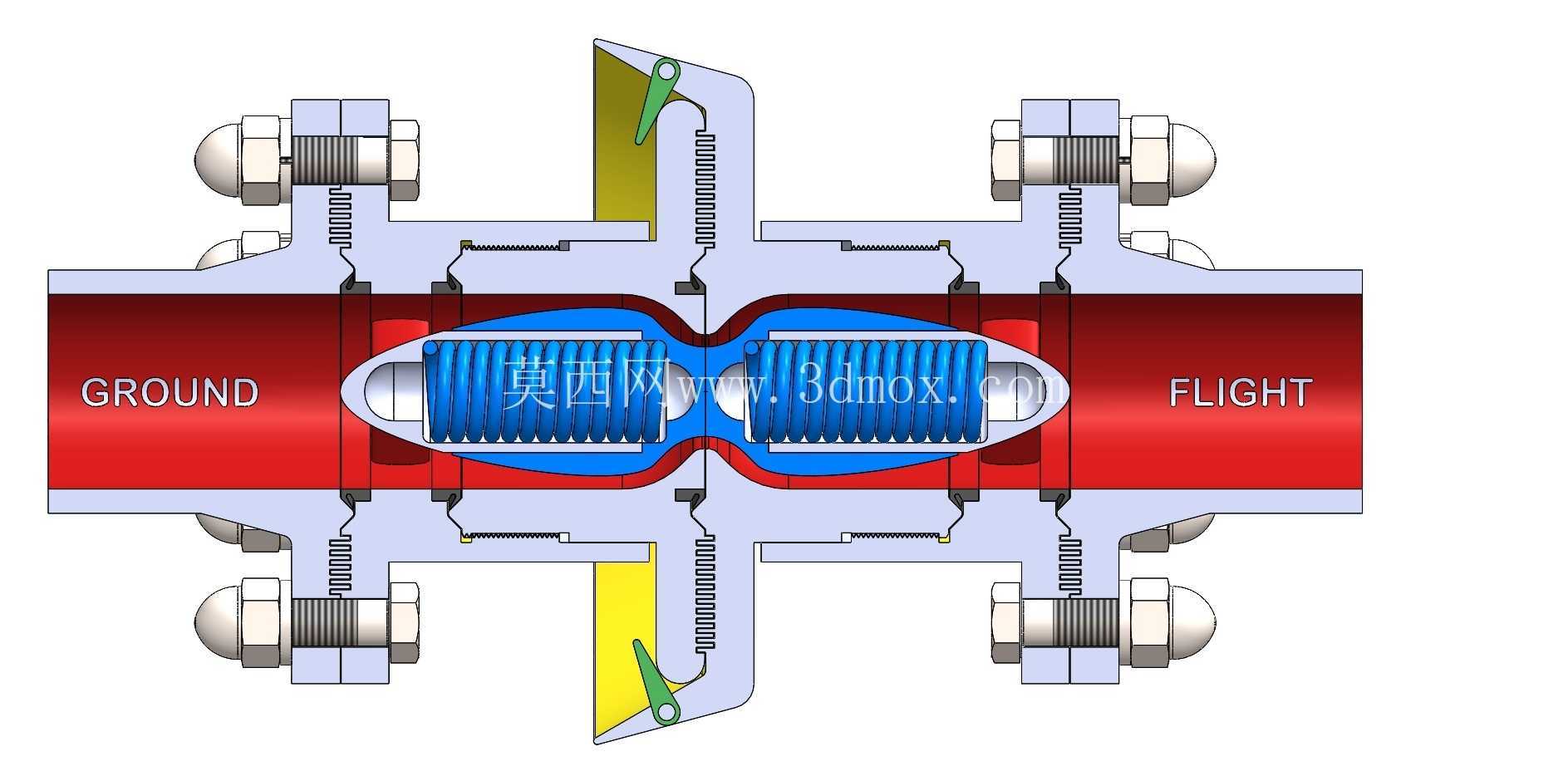

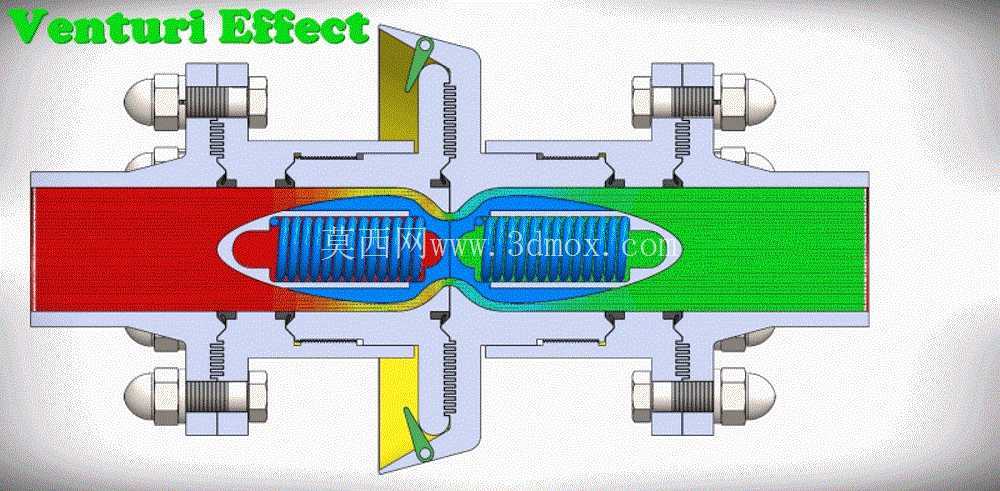

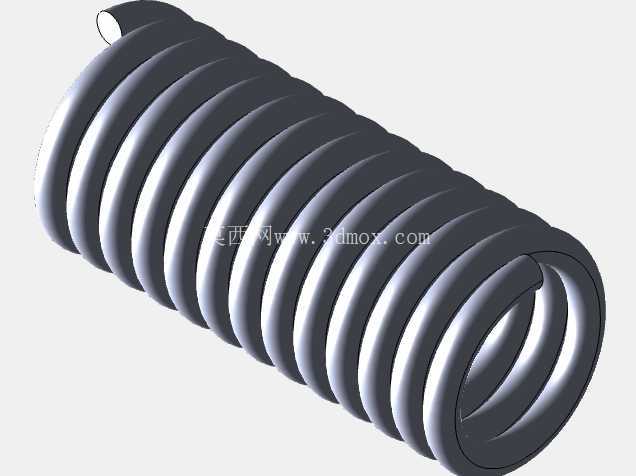

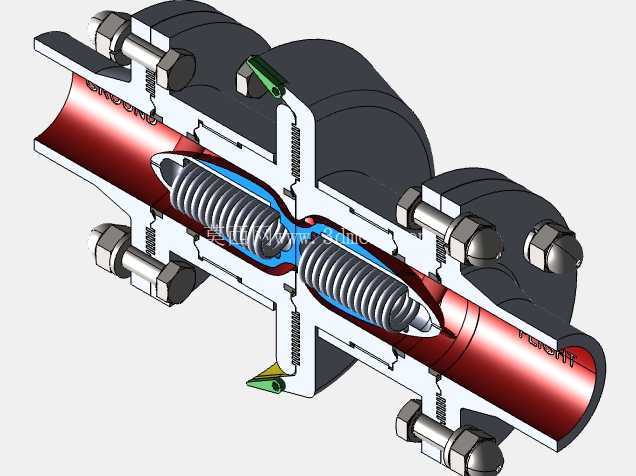

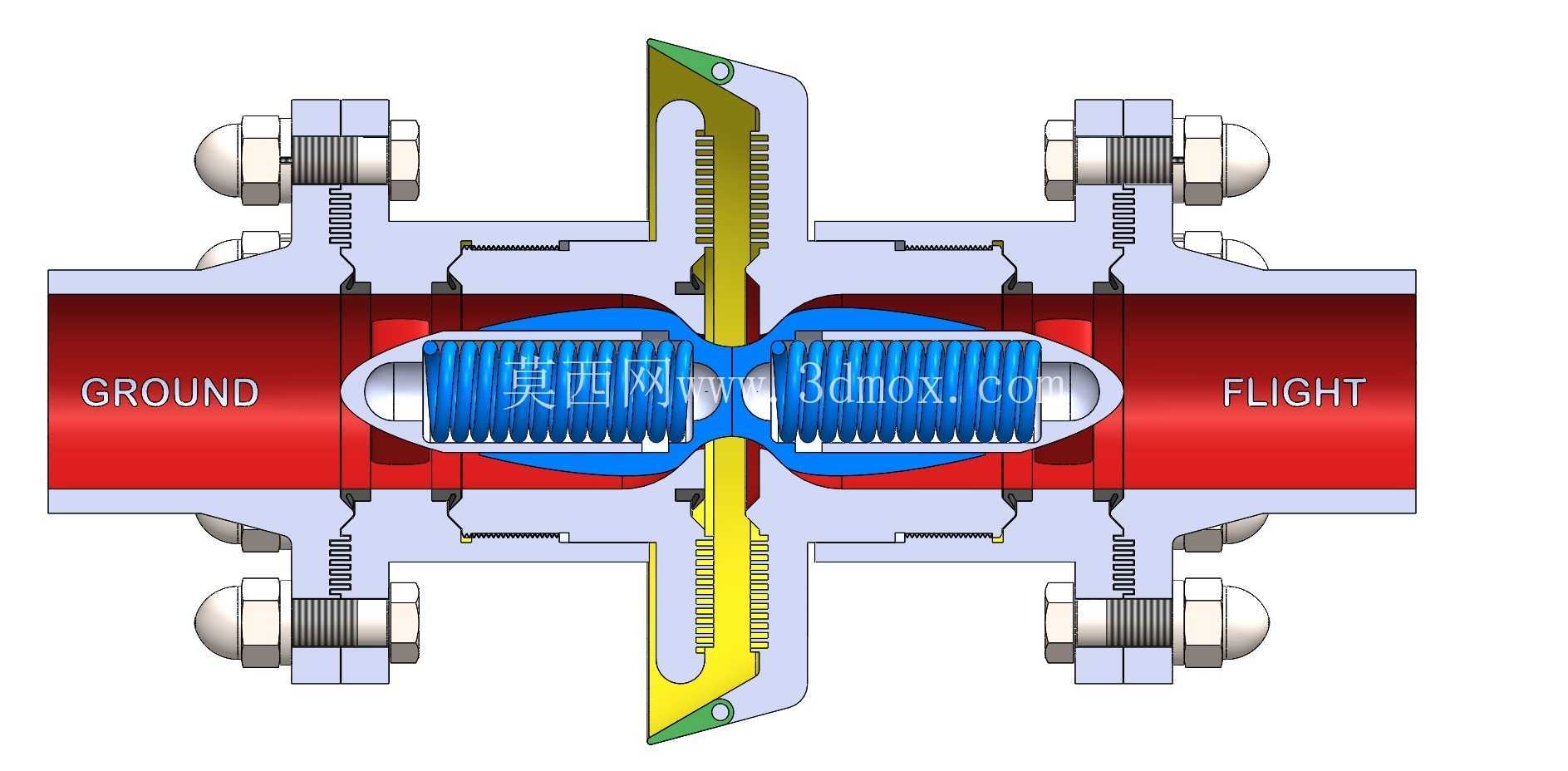

　　结构设计上做了两版功能迭代的整合呈现：基础构型里，流道中心设置锥形节流阀芯，阀芯外侧套装螺旋压缩弹簧，弹簧两端分别抵靠阀芯定位台阶与壳体内部挡台，常态下弹簧预紧力推动阀芯维持流道常开状态，当管路入口压力抬升，流体经过收缩节流段时流速升高、静压降低，压差作用在锥面阀芯上克服弹簧预紧力，带动阀芯向节流位置移动，自动收窄过流面积，将出口侧压力稳定在设定区间，实现减压稳压的基础功能；阀芯与壳体之间的密封采用迷宫式密封结构，通过多道交错的环形齿槽形成多次节流间隙，既允许阀芯沿轴向小范围滑动调节开度，又能阻断高压流体沿阀芯配合间隙向外泄漏，相比普通橡胶密封圈，迷宫密封在含微小杂质的流体工况下不会出现颗粒卡滞、密封圈磨损失效的问题，长期运行的可靠性更强。

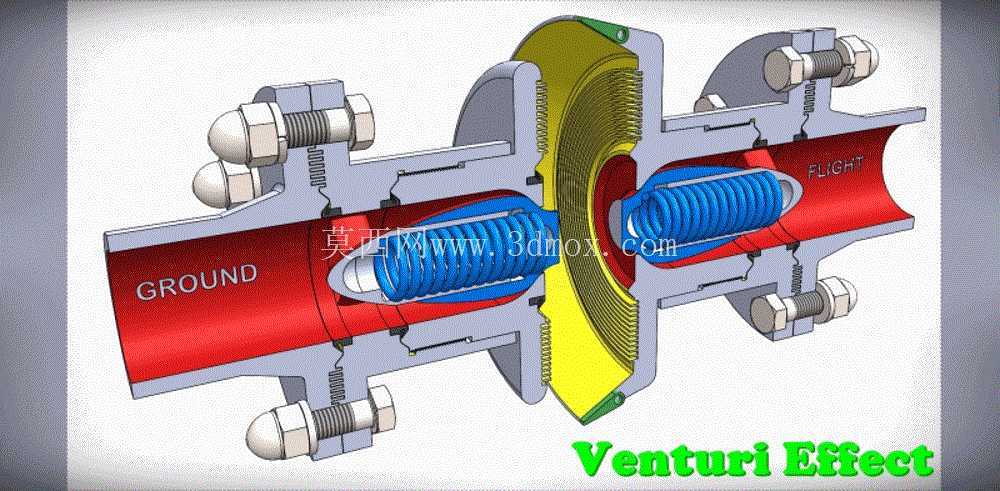

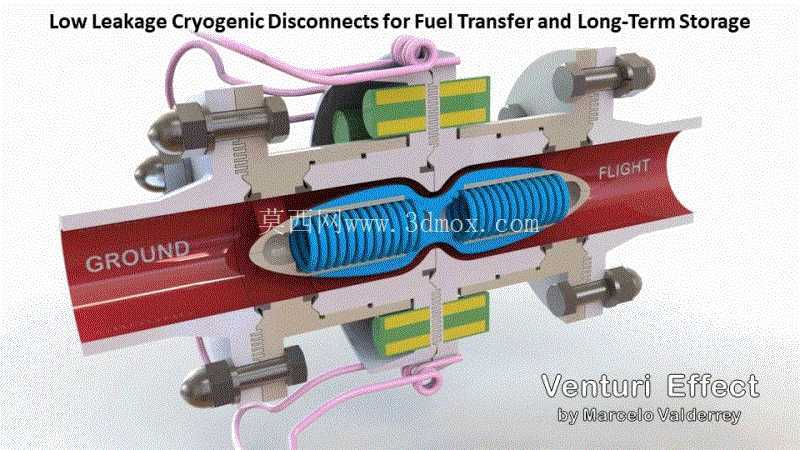

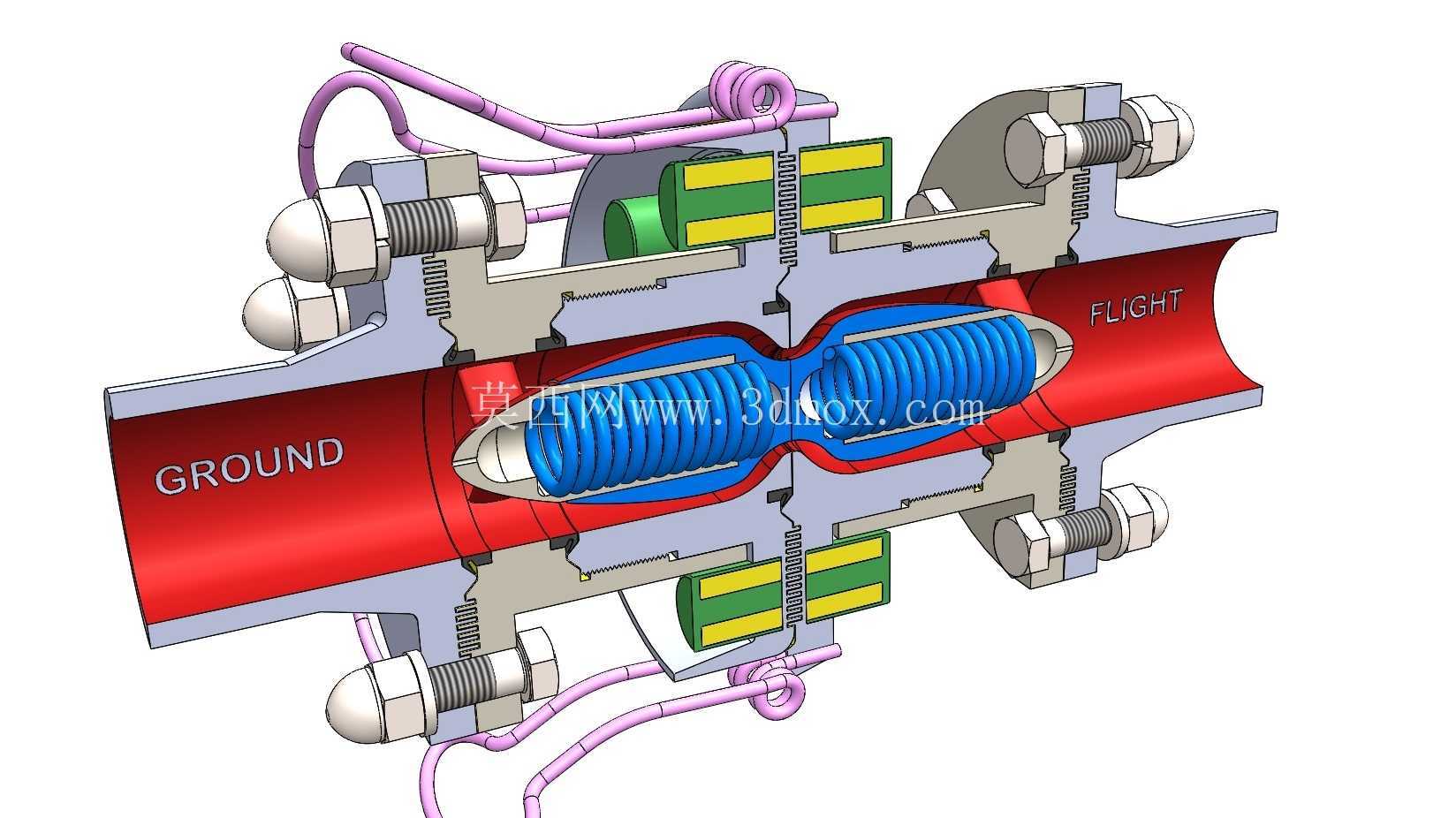

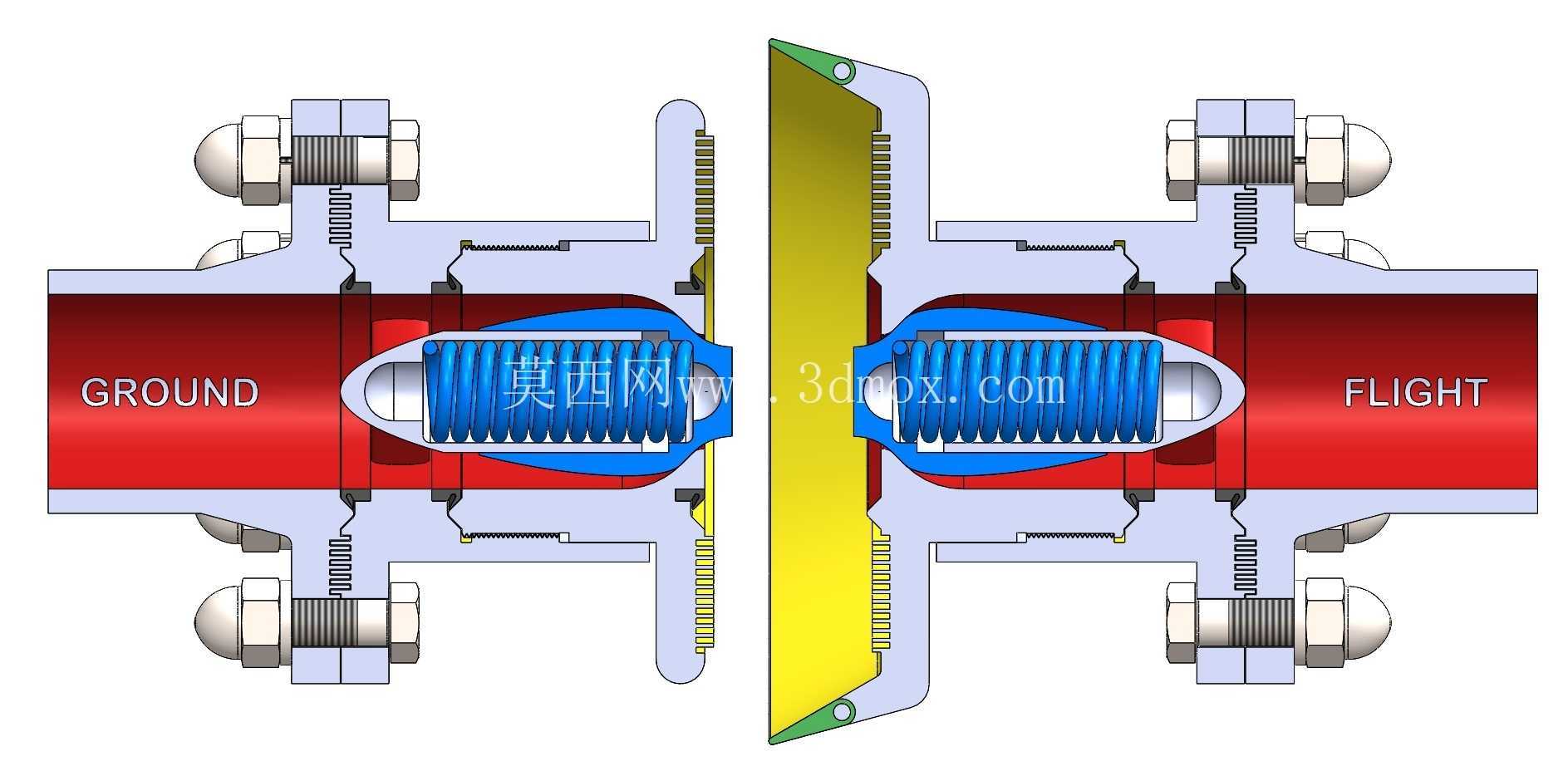

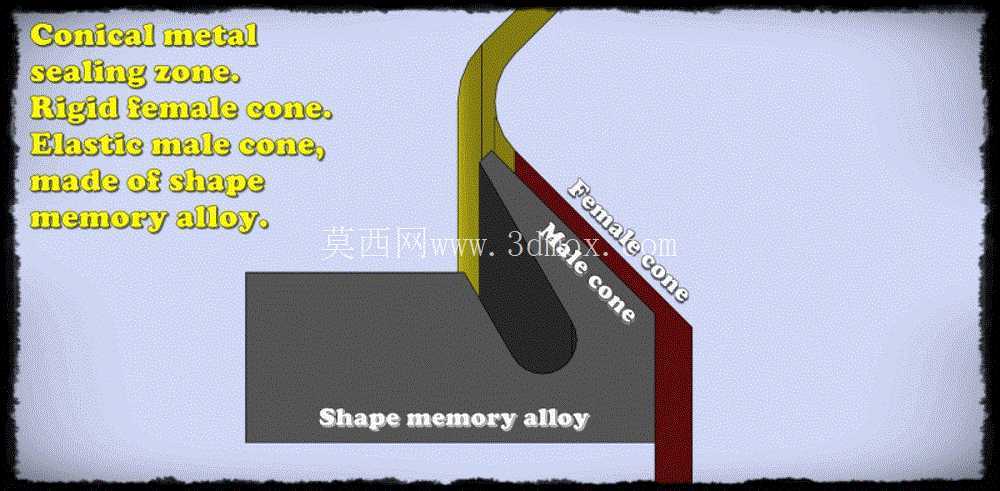

　　在基础减压结构之外，装置还整合了对接锁紧功能：中段对合壳体的接触面设置了弹性漏斗式导向结构，两侧管路对接时，漏斗形导向面会自动修正管口的径向偏移，引导两端流道精准对中，即便对接时存在少量安装偏差，也能在导向面的引导下滑入配合位，降低现场对接的对位难度；壳体环形腔内部布置了电磁吸合组件，通电时电磁体产生磁吸力，将两侧对合壳体牢牢吸合锁紧，维持管路连通密封，断电时磁吸力消失，配合弹簧的顶推作用力可以快速将两侧管路分离，实现紧急工况下的管路快速断连，避免管路超压、泄漏时流体持续溢出，适配需要紧急切断的流体输送场景。

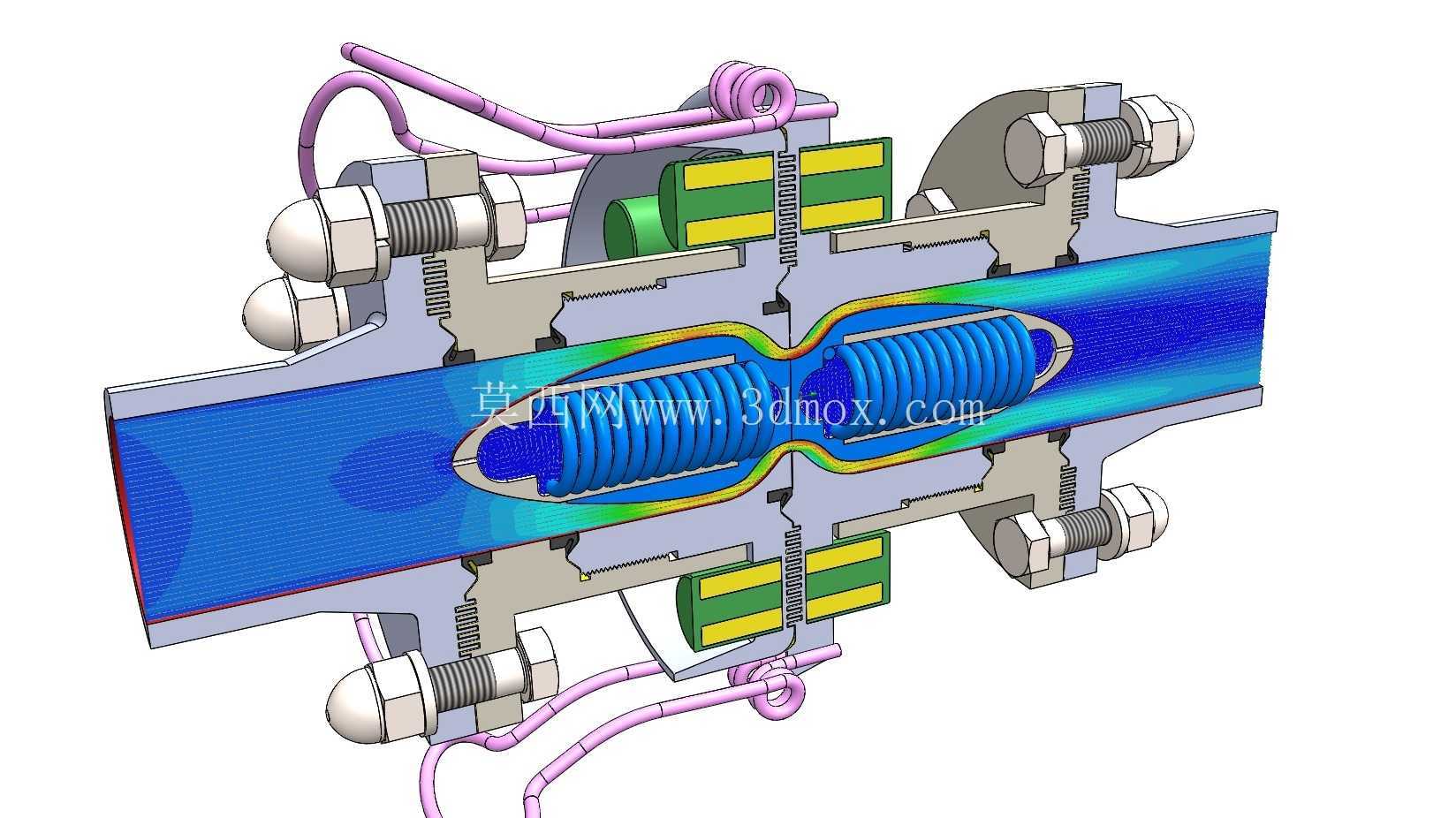

　　流道内壁做了顺滑过渡处理，从入口段到锥形节流段的通径收缩曲线采用平缓变径设计，避免流道截面突变产生涡流损耗，节流后的扩压段同样采用渐扩结构，让流体动能逐步转化为压力能，降低节流过程的压力损失与流动噪声；所有运动部件的配合间隙都经过匹配，阀芯滑动行程被壳体内部的限位台阶限定，不会出现弹簧过压、阀芯脱出的问题，周向布置的锁紧螺栓规格统一，日常维护时可以快速拆解壳体，更换弹簧、清理密封齿槽内的杂质，整套结构把文丘里减压、迷宫密封、电磁锁紧、导向对接几项功能整合在同一段管路组件内，不需要在管路上额外串联独立的减压阀、紧急切断阀与对接接头，大幅缩短了管路系统的安装长度，减少了中间连接点的泄漏风险。
