Y型三向快装流体分流管路结构

　　这套三向分叉管路构件主要面向洁净流体输送工况，在食品饮料、精细化工、制药配料以及粉体气力输送线中承担物料换向、合流与分流的作用。现场布局里，当上游单路来料需要分配给两个不同处理工位，或者两路来料需要汇总进入同一下游主管时，这类一体成型的Y型三通可以替代多段直管加弯头拼接的方案，减少法兰对接数量，也降低了物料在接缝处积存的风险。

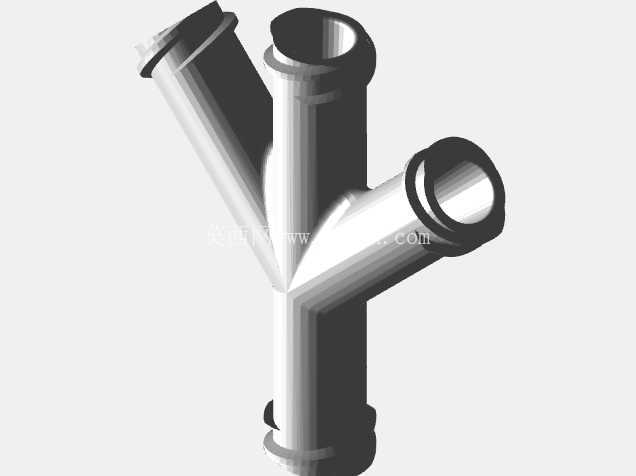

从结构形态看，构件整体采用空间斜向分叉布局，而非平面正Y构型：主管沿竖直方向延伸，两个支管分别朝左上与右前侧伸展，三个接口端部都做了加厚卡箍式快装接头，接口端面带有定位凸缘，便于配合卫生级卡箍密封圈快速装拆。

　　这种空间分叉角度经过管路走向校核，两支管轴线与主管轴线的夹角控制在物料流动阻力较低的区间，既避免锐角转折造成的料流冲击，也防止夹角过小导致支管布置互相干涉。

设计过程中首先要确定的是三个接口的通径匹配关系，若用于粉体输送，三支通路通径通常保持一致，避免变径位置出现物料架桥；若用于液体分流工况，可根据两支路流量占比调整支管内径，在建模时通过全局变量关联通径、壁厚与分叉段过渡圆角参数，后续调整规格时只需修改入口参数即可再生全模型。管路交汇核心区采用圆滑熔接式过渡，内壁没有尖锐棱边，外壁在分叉交汇处做了补强加厚处理，承受管路内压时应力分布更均匀，不会在相贯线位置出现应力集中。

　　

安装边界方面，竖直主管下端作为主固定端，对接下游立式管线时，轴向预留出卡箍安装的操作空间，两个斜向支管的外伸长度要匹配周边设备的接口坐标，建模时已经把接头端部的卡箍装配占位空间预留出来，现场安装不需要额外裁切管段。管路支撑点优先布置在主管靠近分叉的位置，两个支管末端配套管卡固定，避免斜向管段长期受物料冲刷产生振动。和普通焊接三通相比，这种一体构型的内壁抛光更容易达到卫生级要求，CIP清洗时清洗液可以顺着三个通路顺畅循环，没有清洗死角。

　　

建模时重点处理了三管相贯的曲面过渡，把三个管体的相交面做了连续曲率融合，外壁过渡顺滑无凹陷，既符合洁净管路的外观要求，也避免外部积尘。端部快装接头的凸缘尺寸遵循通用卫生管接口规范，和同规格标准卡箍、密封垫完全互换，不需要单独定制连接件。在气力输送颗粒物料的场景下，斜向分叉的流向设计可以让物料转向时的碰撞角度更平缓，减少颗粒破碎率，也降低了管壁被物料冲刷磨损的速度；在液体配料场景中，对称的分叉结构可以让两路支管的流阻差异控制在很小范围，保证分流流量均衡。
