克莱顿立式强制循环蒸汽锅炉结构

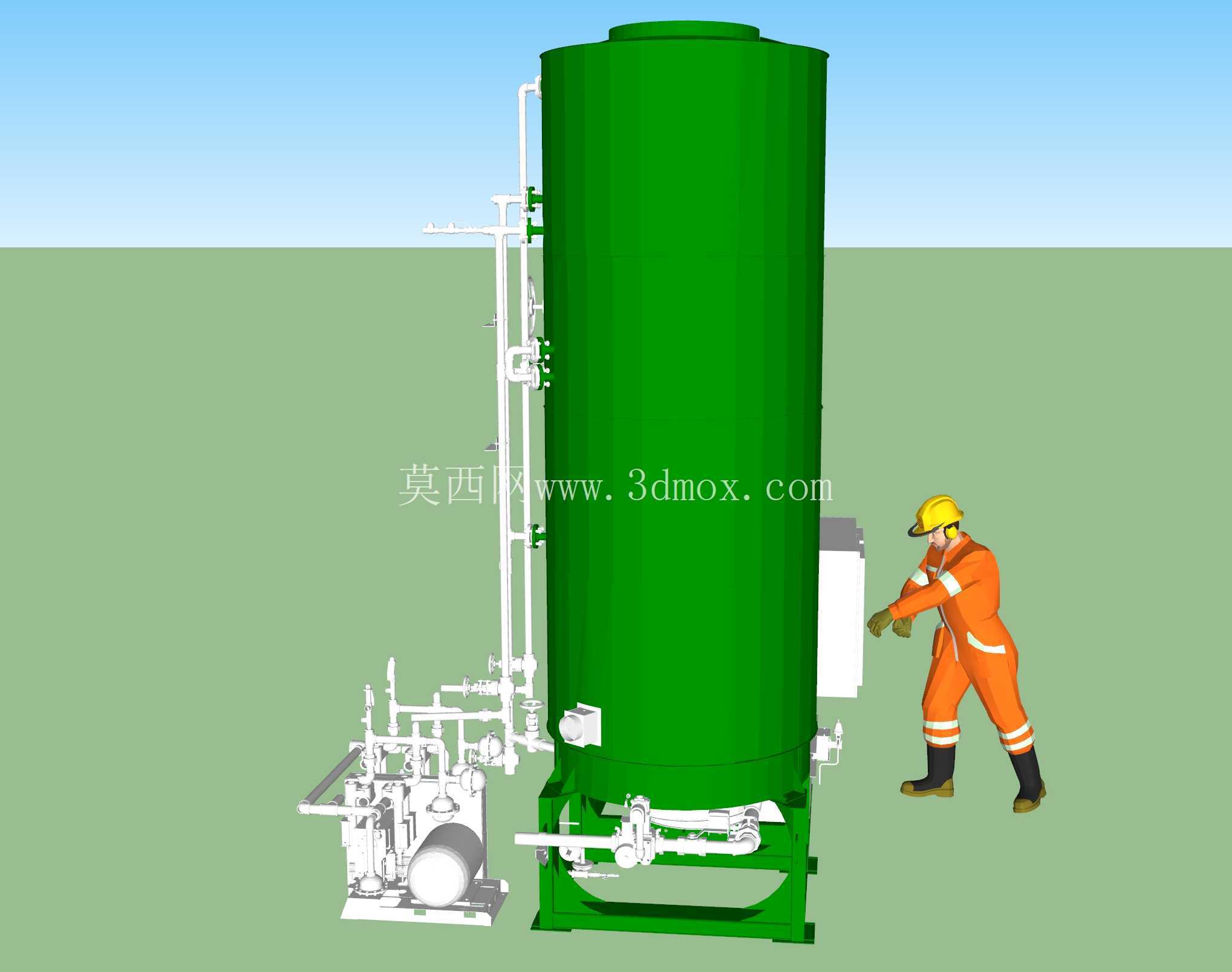

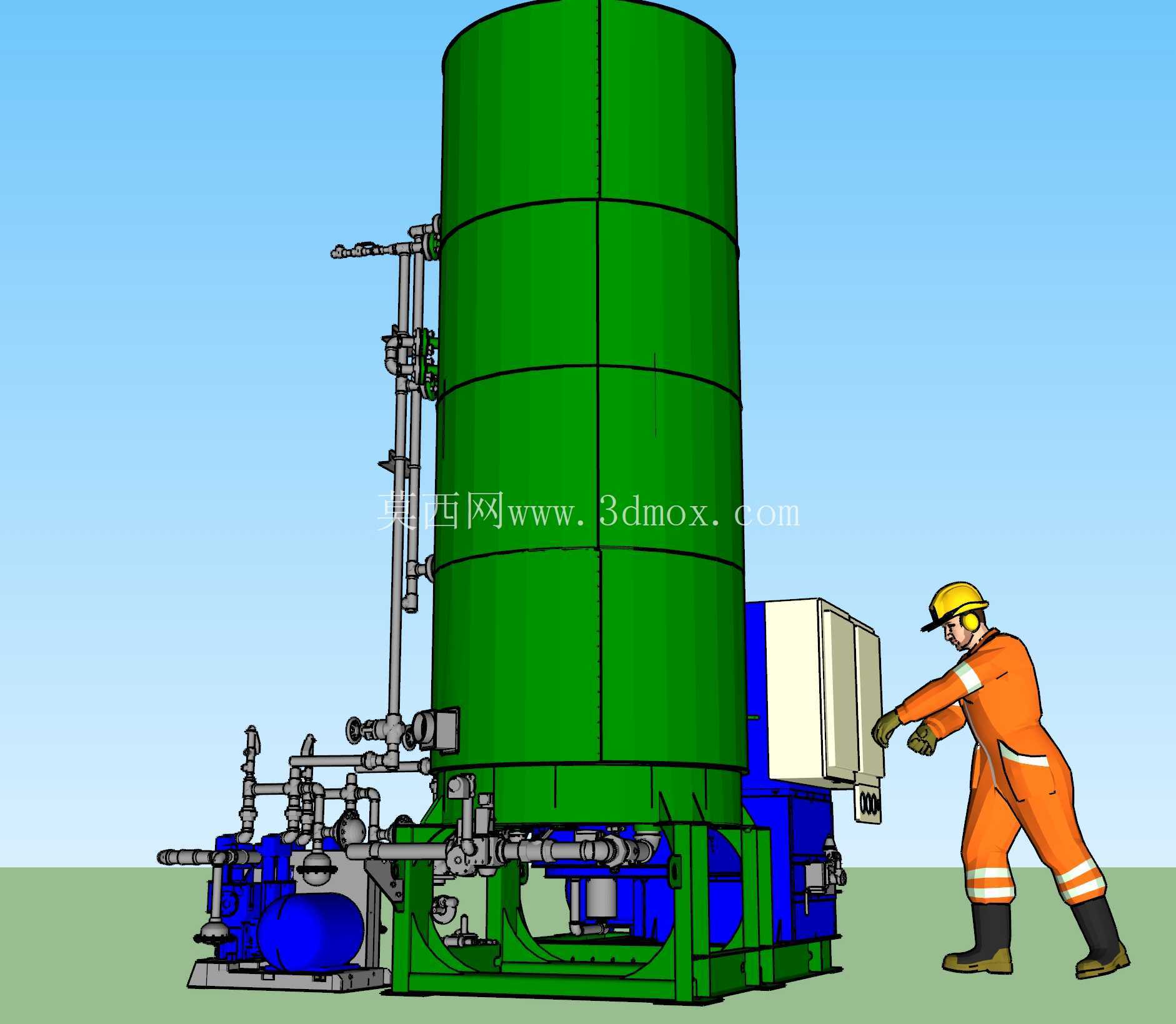

　　这套三维结构呈现的是一台立式布置的克莱顿型蒸汽发生器，主体由高耸的绿色承压筒体、下部蓝色动力与管阀模块、顶部手轮操作机构以及密集的外部管路组成。设备面向需要稳定蒸汽供应但厂房面积受限的场合，常见于食品加工、纺织印染、医药灭菌、化工配料、洗涤烘干、船舶辅助系统以及小型集中供热站。与传统大炉膛、大水容积火管锅炉相比，这类设备更强调快速升压、低储水量和模块化安装，能够在负荷波动较频繁的生产线上缩短待机时间，并降低现场基础施工和管路接驳的复杂度。

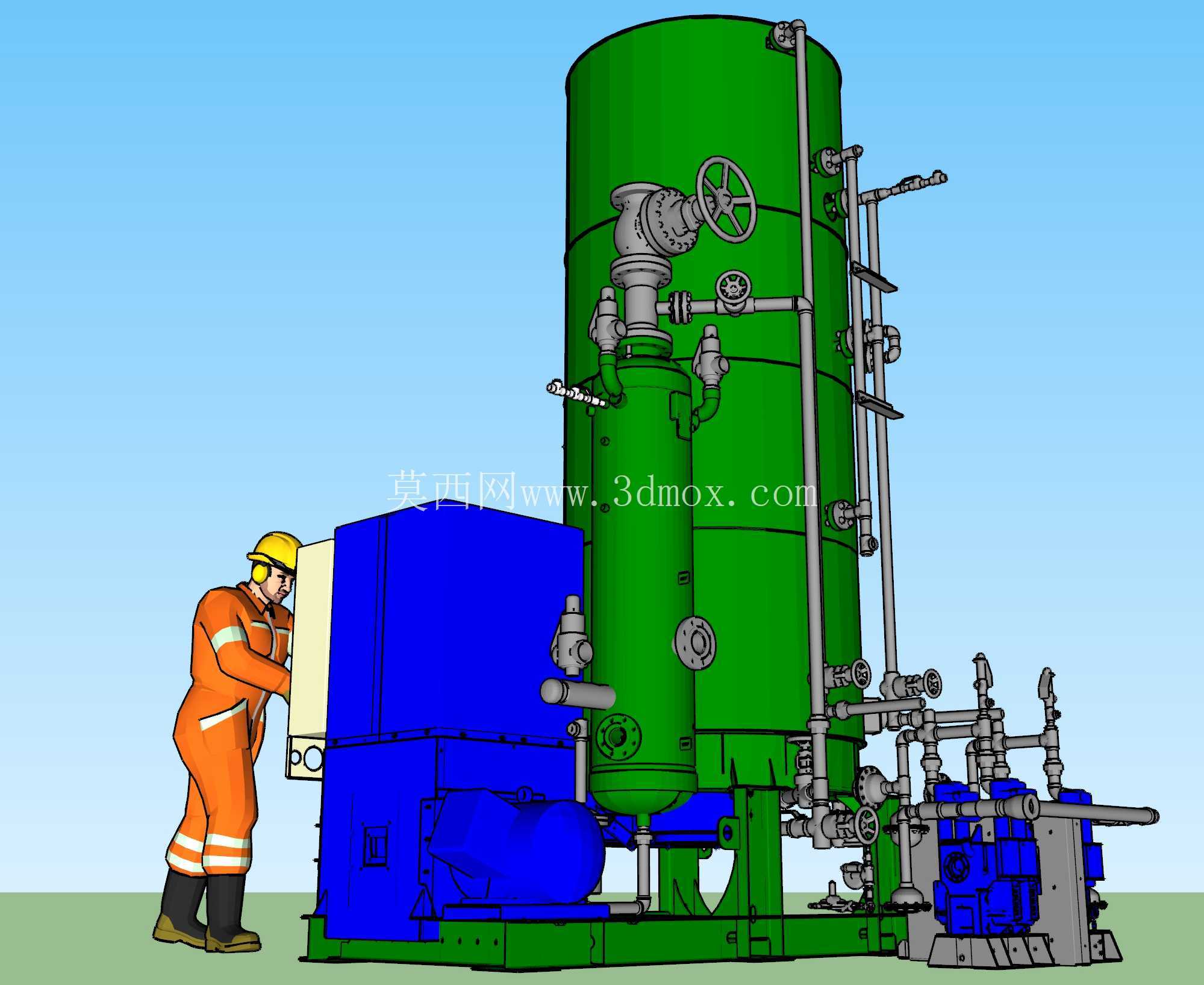

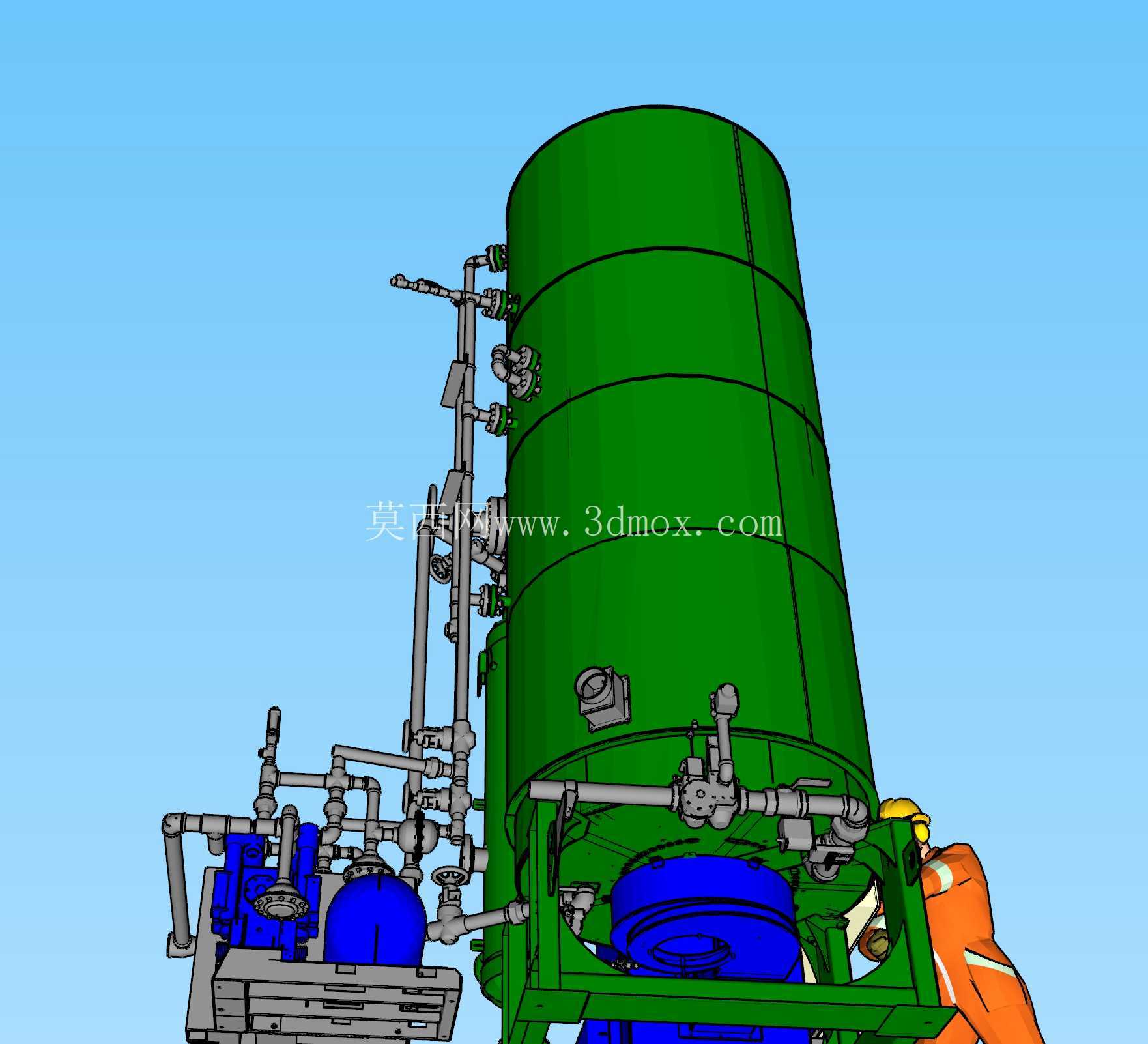

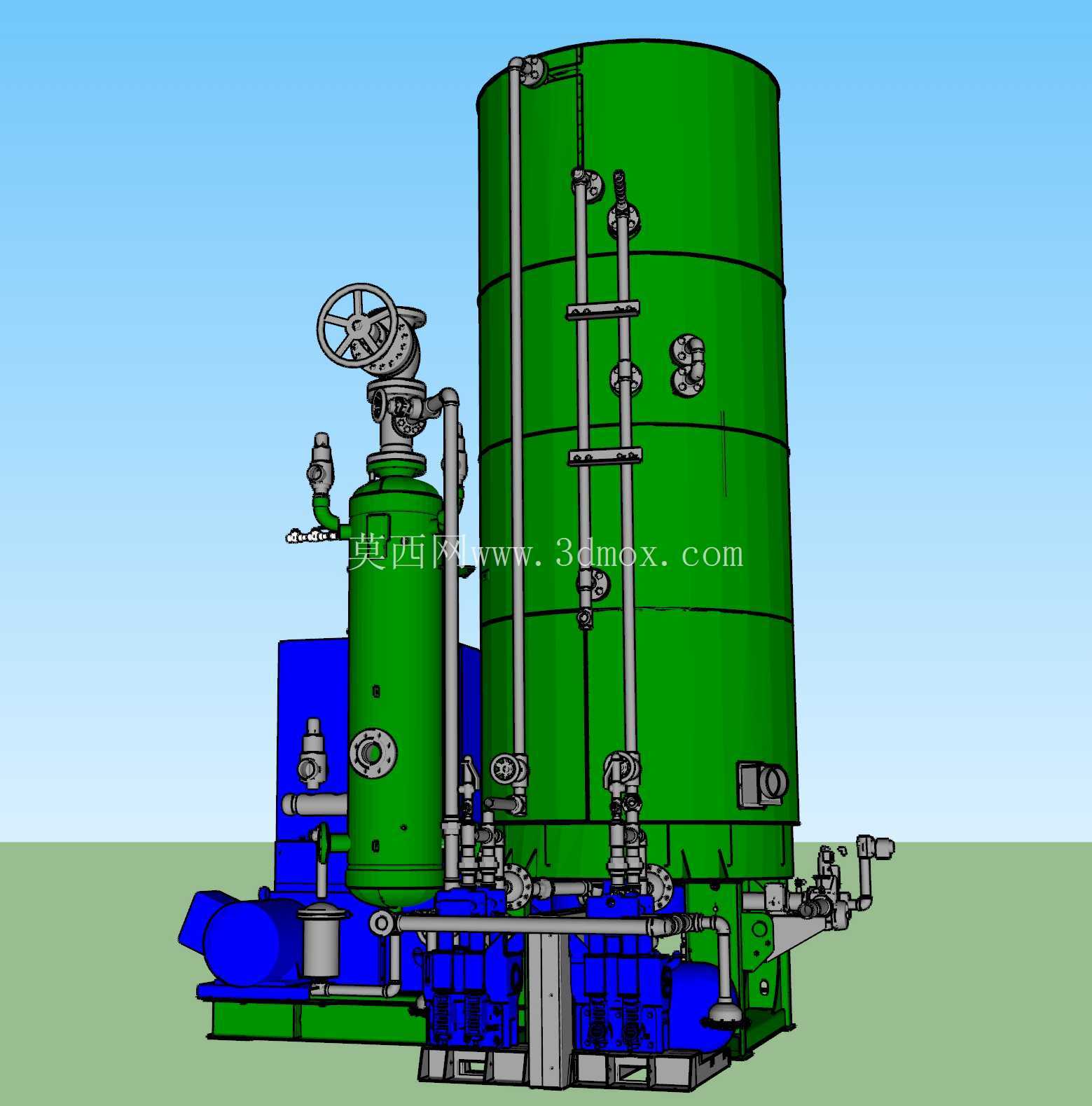

　　从实际用途看，设备的核心任务是将给水加热并转化为具有一定压力的饱和蒸汽，供工艺加热、加湿、清洗、灭菌或换热使用。模型中下部蓝色区域集中布置了泵组、阀组、底座和连接管线，便于维修人员从侧向接近易损件；高大的绿色筒体承担受热面与汽水分离相关功能，外部竖直管道沿筒体表面敷设，既减少占地面积，也使热膨胀路径更加明确。顶部手轮、阀杆和小口径附件体现了操作与检修接口的位置关系，建模时需要特别保留手轮旋转空间、阀杆升降行程以及平台或护栏的避让范围。

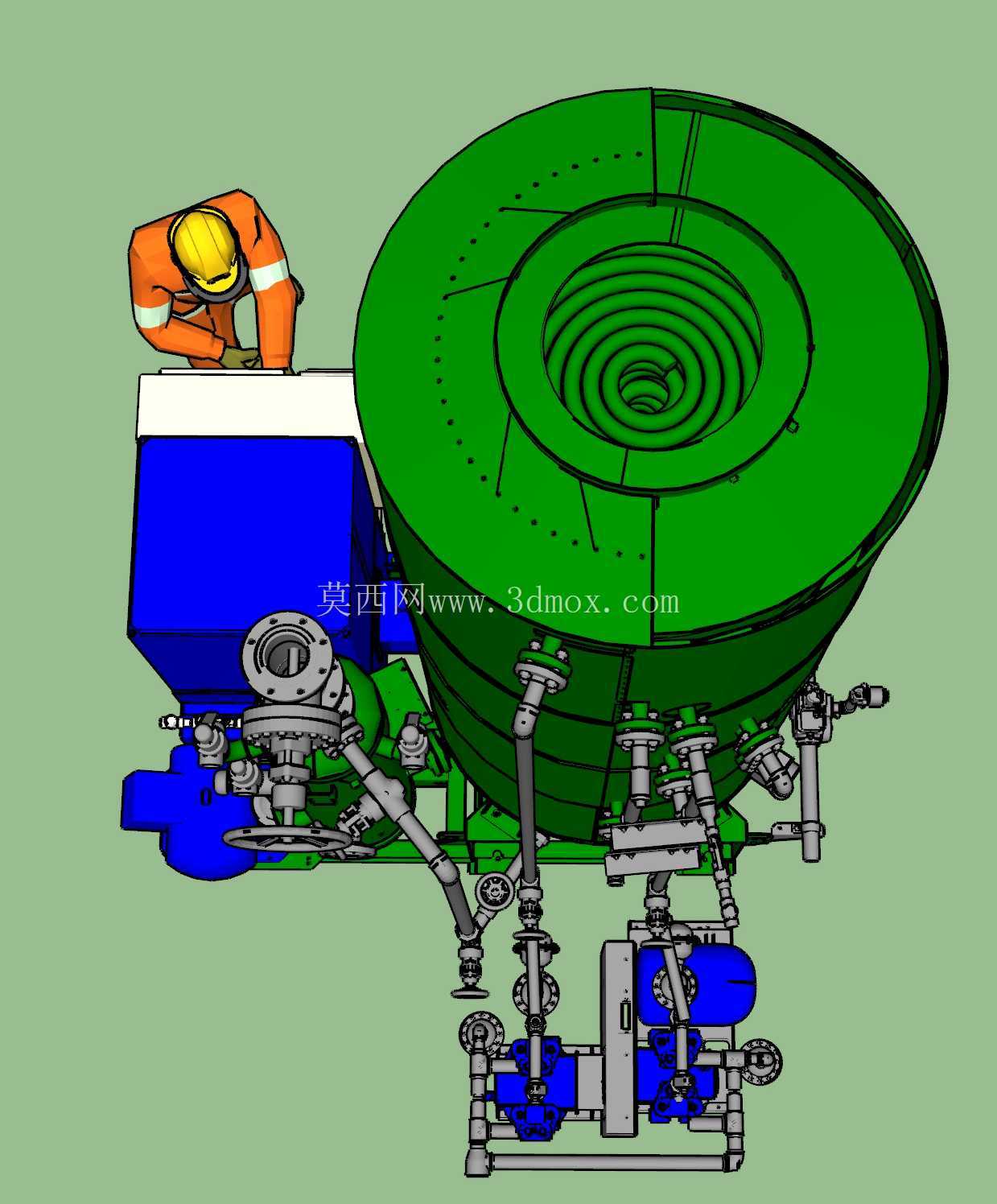

　　结构设计思路围绕强制循环展开。给水并非单纯依靠自然对流完成吸热，而是通过循环泵在管束内建立稳定流速，使受热面在启动和低负荷阶段仍能得到可靠冷却。这样的布置带来几个工程上的直接效果：一是水容积相对较小，升温速度快；二是管束内流动方向明确，局部过热风险降低；三是整机可以做成竖向叠装形式，占地面积明显小于同容量卧式锅壳设备。模型中多根平行立管、弯头、法兰和阀门的组合，正是为了表达循环回路、给水回路、蒸汽出口以及排污、仪表、安全附件之间的连接逻辑。

　　在外形尺寸与安装边界方面，竖直筒体决定了设备对厂房高度较为敏感，运输时需要核对门洞、吊装半径和顶层管线净空；下部泵阀模块则决定了水平检修距离。布置现场不能只按筒体投影预留位置，还应在正面留出燃烧或控制部件的拆装通道，在侧面留出泵、过滤器、阀门和仪表的操作空间，在顶部留出手轮操作及安全阀维护空间。底座与地面之间应考虑载荷集中点、地脚螺栓位置、排水坡度以及排污管接入方向。若设备安装在船舱、地下室或钢结构平台上，还需要复核吊装姿态、检修件搬运路径和运行振动对周边管线的影响。

　　功能特性上，该类蒸汽发生器强调快速启动、高热效率和安全联锁。低储水量设计使设备在启停过程中热惯性较小，适合间歇用汽；强制循环提高了受热面内的流速和换热稳定性；安全系统则围绕水位、压力、火焰、温度和泵运行状态进行联动保护。三维模型中可见的管路并非装饰性构件，而是反映了取样、排污、排气、仪表引压和操作旁路等实际功能。进行结构复核时，应关注法兰面朝向是否便于扳手操作，阀门手轮是否位于人员可及高度，管道与筒体保温层之间是否保留足够间隙，泵组进出口是否存在强行对管，以及检修时是否需要拆卸相邻管线才能取出核心部件。

　　对于设备选型和建模人员而言，该作品的价值不只是外观还原，更在于把紧凑锅炉的空间关系表达清楚：高耸筒体与低位动力模块形成竖向分区，外部管路承担循环与控制功能，操作件集中在可接近区域。工程应用中，这类设备适合在蒸汽负荷变化快、安装场地狭窄、对启动时间和自动化程度要求较高的场景下使用；而在三维布置阶段，则应同步校核吊装、操作、维护、保温、热膨胀和管线连接，避免模型只满足视觉装配，却在现场出现无法开门、无法抽芯、无法拆阀或无法布置平台的问题。
