骨科手术移动式C形臂X射线诊疗设备

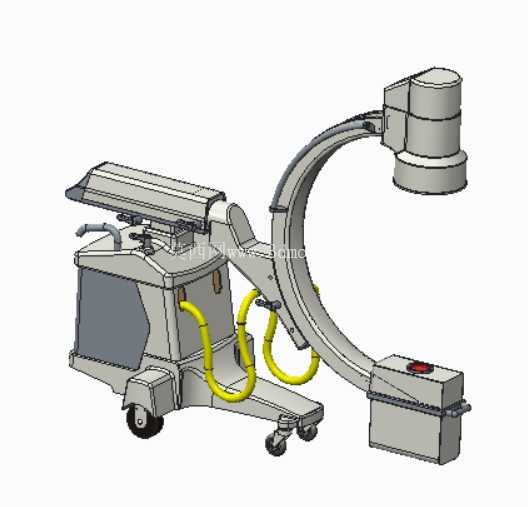

　　这套三维结构完整还原了骨科临床常用的移动式C形臂X射线成像设备，整机采用推车式集成布局，所有功能部件围绕术中即时透视的核心需求排布，没有多余的外置管线与零散组件。设备底部为承载主机、高压发生单元与控制系统的移动台车，台车底面配置四只带刹车的医用脚轮，其中两只为定向轮、两只为万向带锁止结构，推送时可沿手术室地面平顺转向，就位后踩下刹车即可完全固定整机位置，避免透视过程中设备偏移影响成像精度。台车外壳采用圆弧过渡的钣金包覆设计，边角无尖锐突出，符合医用设备防磕碰的安全要求，台车上部预留操作扶手与控制按键安装位，侧面设置散热格栅，为内部电气元件提供持续通风散热通道。

　　C形弯臂是整套设备的核心执行部件，弧形臂体采用高强度铝合金型材折弯成型，臂体两端分别固定X射线球管组件与影像增强器接收端，两端部件的中心轴线严格对中，偏差控制在临床成像允许的同轴度范围内，保证X射线发射端与接收端始终正对，穿过患者术区后可获得清晰无畸变的透视影像。弯臂与台车之间通过多轴联动支撑机构连接，支持弯臂沿弧形轨道做大范围回转运动，同时可完成整体升降、前后平移与角度倾斜调整，手术过程中无需频繁搬动患者体位，仅通过调整弯臂姿态，即可从正位、侧位、斜位等多个角度获取骨折复位、内固定植入的实时影像，大幅缩短术中透视等待时间。连接球管与接收端的高压线缆、信号线缆采用黄色柔性防护套管收纳，沿弯臂与支撑臂的走线槽固定，管线预留足够弯折余量，弯臂全行程运动时管线不会出现拉扯、对折或与周边部件干涉的情况，套管外层耐磨耐消毒液体腐蚀，适配手术室频繁清洁消杀的使用环境。

　　台车侧方延伸出的独立脚踏控制盒通过有线方式与主机连接，盒体顶面设置红色曝光触发踏板，术者或巡回护士在无菌区域外即可脚控启动X射线曝光，无需手部接触设备操作面，符合手术室无菌操作规范。设备的实际应用场景覆盖骨科闭合复位髓内钉固定、脊柱椎弓根螺钉植入、介入疼痛治疗、外科取异物等多类手术，尤其适合急诊创伤手术中快速确认骨折对位情况，无需将患者转运至固定放射科机房，在手术床旁即可完成全部透视操作。

　　从建模的结构逻辑来看，所有运动副的配合边界都做了还原：脚轮与台车底板的安装孔位、弯臂回转支撑的铰接轴径、球管与增强器的安装法兰尺寸都按照实际医用设备的装配比例设定，整机展开工作时的最大外轮廓尺寸适配常规手术室的通道宽度，弯臂旋转至最低位时底部距离地面留有足够安全间隙，不会碰撞手术床底座或地面铺设的管线。设备收纳状态下弯臂可回转至台车侧方收拢，整体占用空间小于常规医用推车，可顺利通过病房门、电梯轿厢，在不同手术间之间转运时无需拆解部件。结构设计中充分考虑了临床使用的配重平衡，弯臂两端的球管与接收器重量经过对称配平，支撑臂内部设置阻尼锁定机构，调整到任意角度后都可稳定悬停，不会出现臂体自行下滑或漂移的问题，台车底部额外配置配重块，降低整机重心，即便弯臂伸出至最大悬臂位置，整机也不会发生倾翻。
