约翰迪尔农用轮式拖拉机整机结构

　　这套轮式拖拉机三维结构围绕中小马力农用作业场景展开，整机采用前置发动机、中部驾驶操作区、后驱大轮胎的经典布置方式，适合在旱地耕整、播种牵引、农资转运以及果园、农场短途拖挂等工况下使用。模型没有把外观停留在简单曲面展示上，而是把拖拉机在实际使用中需要关注的车架承载、轮胎接地、转向空间、座椅操作位置、机罩防护和后部挂接边界逐层表达出来，便于结构设计人员在方案阶段判断整机姿态与零部件干涉关系。

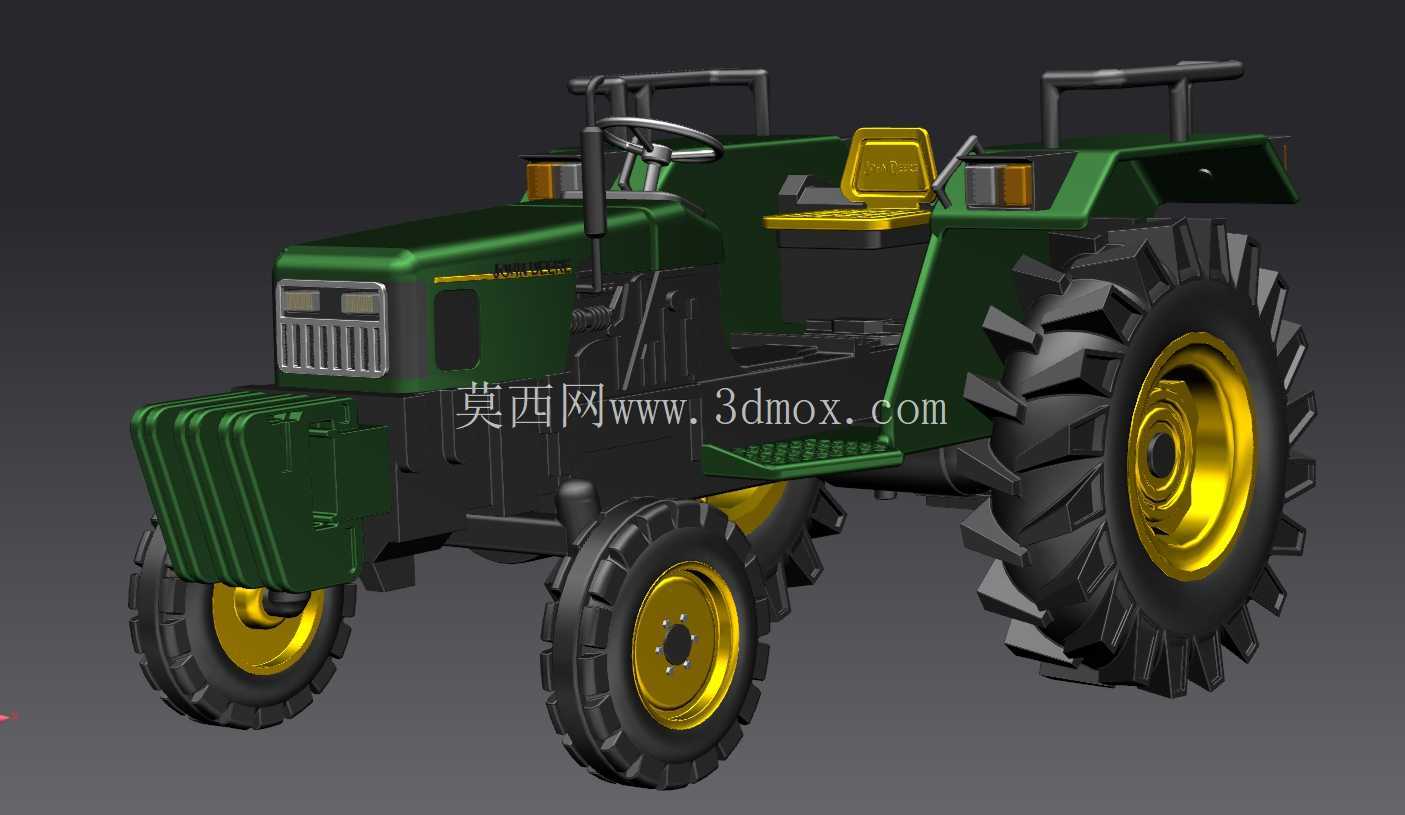

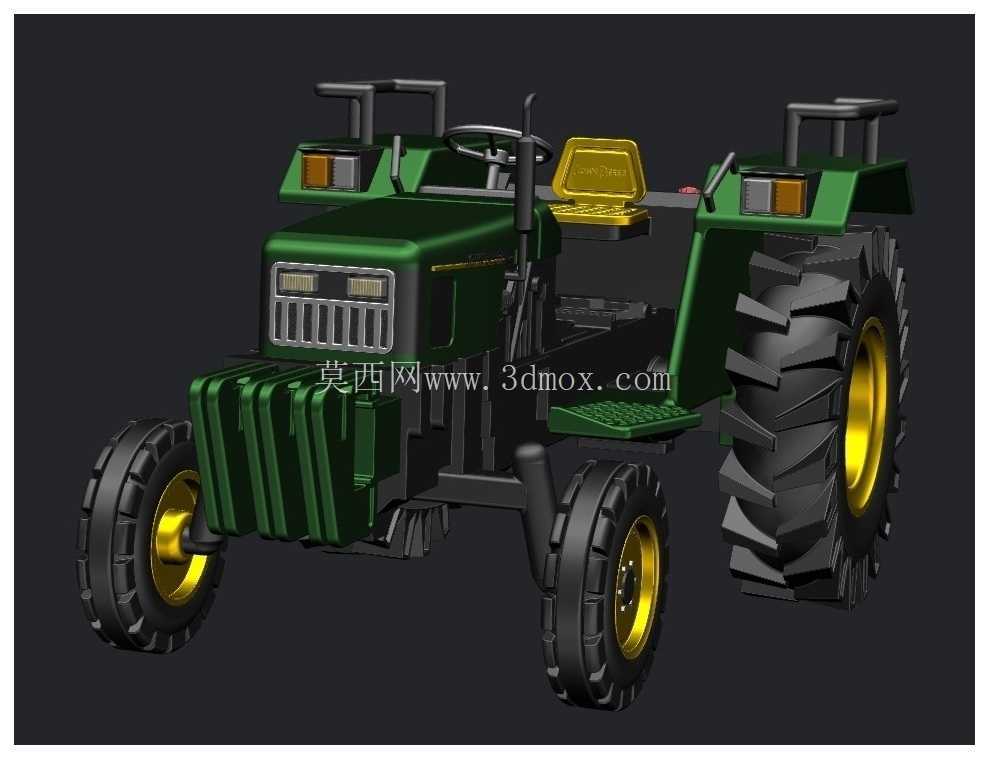

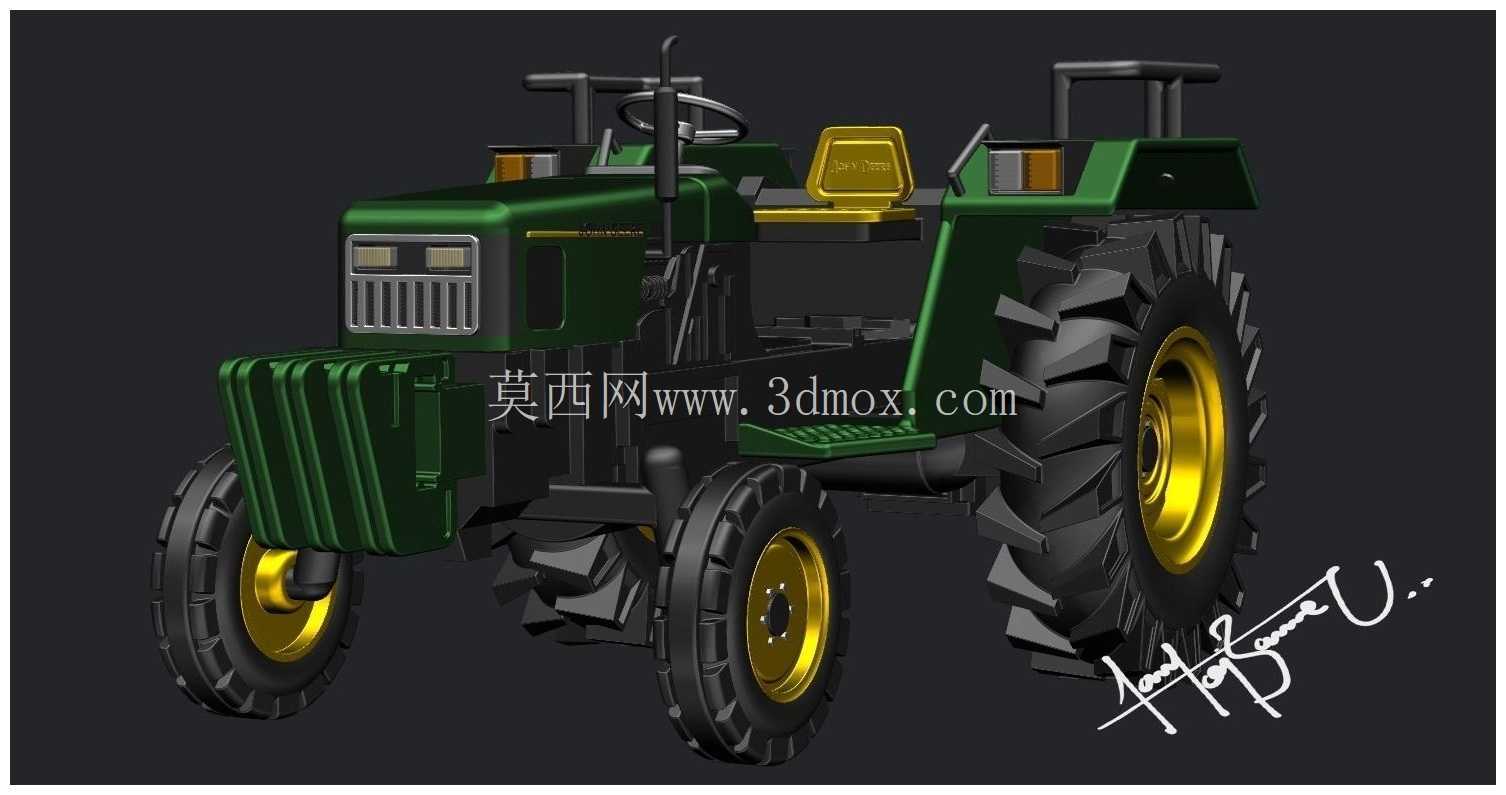

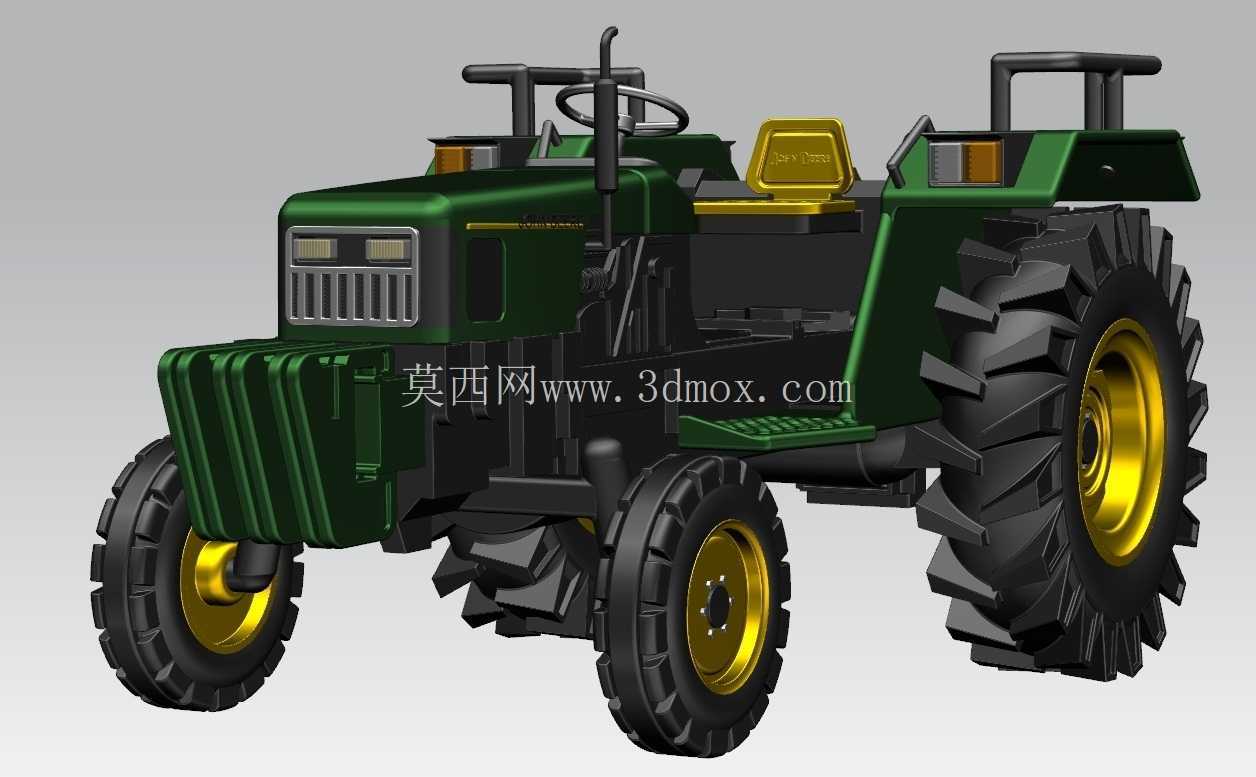

　　从外形看，前部绿色机罩覆盖发动机舱，前脸设置格栅式散热区域，既保留维修拆装时的开启空间，也为散热器进风留出连续通道。前配重区域位于车头最前端，造型与机罩下沿衔接，实际设计中需要兼顾配重块安装面、前托架连接孔位以及最小离地间隙。前桥位于发动机下方，前轮采用较小直径的农用轮胎，配合转向节和转向拉杆完成偏转；建模时应重点检查前轮在最大转角状态下与机罩、前桥、挡泥区域之间的间隙，避免田间颠簸和转向组合工况下发生摩擦。

　　中部驾驶区以开放式操作台呈现，方向盘、操纵杆、座椅和扶手位置按照人机操作关系布置。座椅采用黄色坐垫与靠背区域，安装在发动机舱后方的平台上，下方需要预留燃油箱、液压元件或线束通道的位置。方向盘立柱向前倾斜，操纵杆件集中在驾驶员右手侧，能够反映拖拉机在换挡、控制液压输出和调节作业机具时的操作路径。两侧脚踏区域与车架平台相连，表面需要考虑防滑板、检修口以及泥水排放结构。后部黑色安全架竖立在挡泥板附近，为开放式驾驶位提供翻车防护的安装基础，其根部与后桥或车架连接的区域应保留足够的螺栓装配空间。

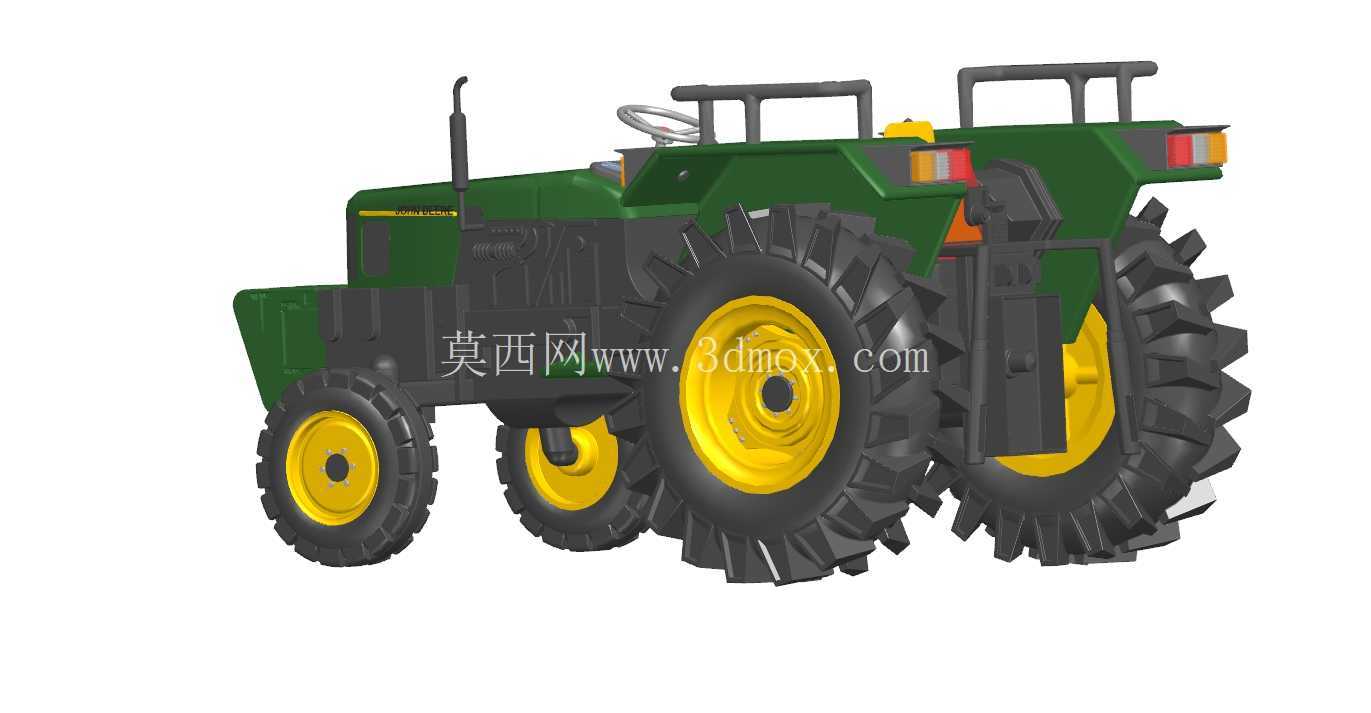

　　行走系统是该模型视觉和结构上的重点。后轮采用大直径深花纹农用轮胎，轮毂为黄色轮辐结构，轮胎外缘带有粗大的越野抓地齿，能够在松软土壤中增加附着能力。后轮与后桥、最终传动、制动壳体之间的装配关系需要在三维中明确表达，尤其是轮胎跳动、转向扰动以及挂接农具下沉时，胎面与挡泥板、车架侧板之间不能出现干涉。前轮虽然承担的驱动力较小，但在导向、承载和承受制动反力方面同样关键，轮胎花纹、轮毂、轮辋和前桥摆动轴线都应保持合理的位置关系。

　　整机外轮廓在建模时可按实车边界进行控制：车头长度需要覆盖发动机、散热器、前配重和前脸护板；轴距决定前后轮中心距离，直接影响转弯半径、牵引稳定性和车架弯矩；后轮大直径使后部机身较高，挡泥板随轮胎弧形包覆，上方平台则承担驾驶和防护功能。宽度方向除了轮胎外侧尺寸，还要计入操纵杆、扶手、后视镜或安全架的外伸边界。对于需要进入虚拟仿真、数字展厅或教学演示的场景，这些尺寸关系比单纯外观颜色更重要，因为它们决定了拖拉机在库房门洞、田间道路、运输平板车以及挂接农机具时的通过性。

　　后部结构虽然在当前视角中展示有限，但轮式拖拉机的设计不能忽略后悬挂和动力输出区域。实际工程中，后桥壳体后方通常布置牵引销、三点悬挂连杆、液压提升臂和动力输出轴，用于连接犁、耙、播种机、拖车等农具。建模时应把后轮胎外缘、挡泥板后缘、悬挂点最低位置和驾驶员操作视线统一校核，防止农具提升时碰到轮胎或机身，也避免挂接状态下通过坡地出现托底。

　　颜色分区上，绿色机身、黄色轮毂和座椅、黑色轮胎与车架形成鲜明识别，符合农用机械长期户外作业的视觉特征。结构表达上，机罩、车架、轮胎、轮毂、座椅、方向盘、安全架、踏板和护板均有独立形体，可用于拆分装配、爆炸视图、干涉检查和渲染展示。对三维建模从业者而言，这类模型的价值不在于单一零件的精细加工，而在于通过完整底盘比例和关键部件位置，理解拖拉机从动力布置、行走承载到操作维护、农具挂接的整体设计逻辑。
