农用三点悬挂三铧深耕犁结构设计

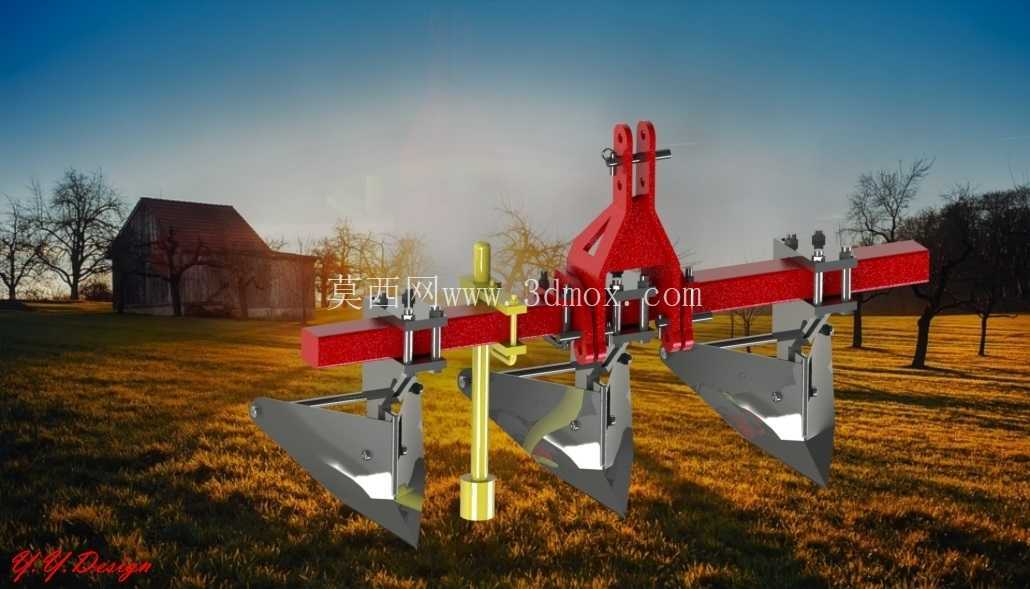

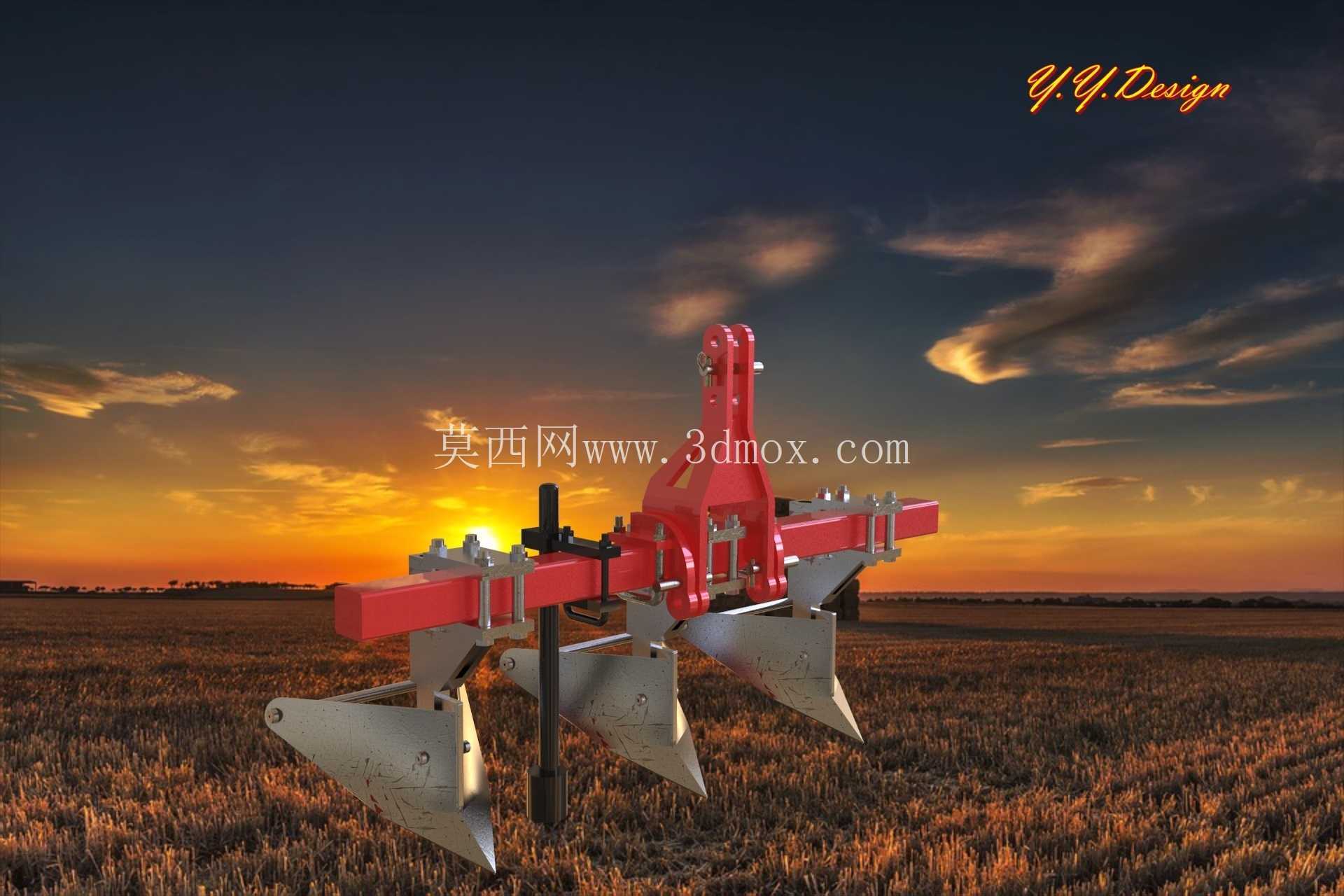

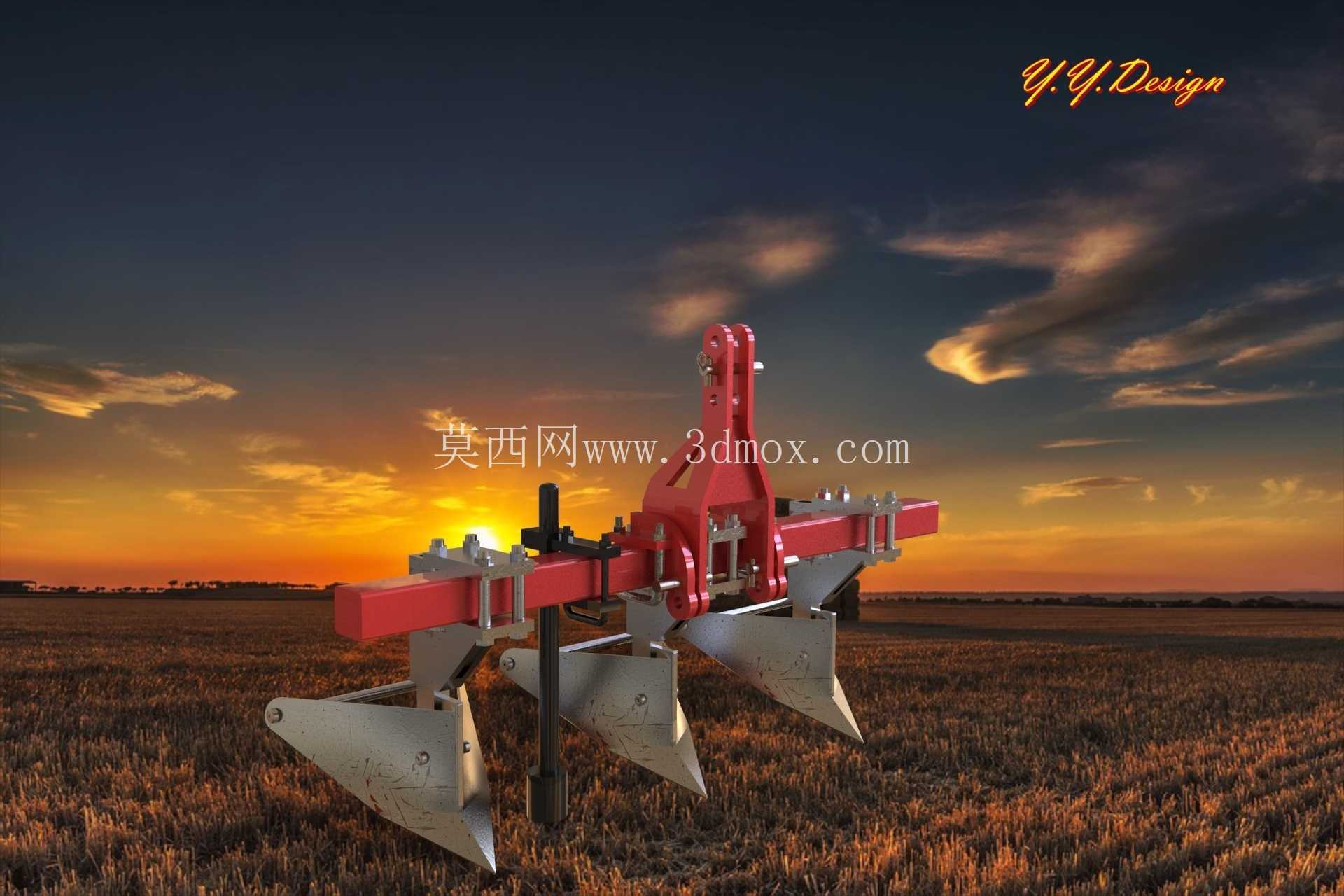

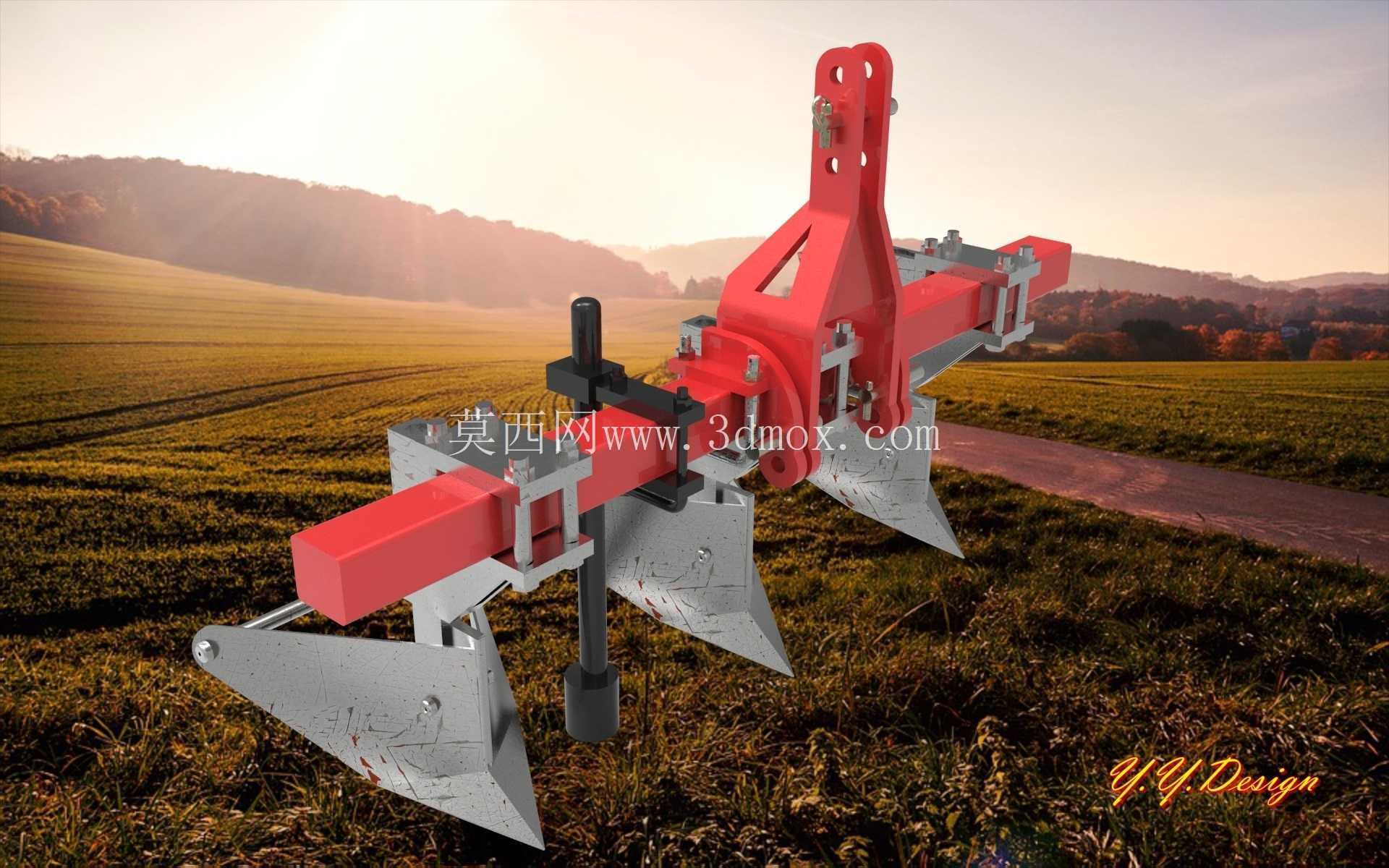

　　这套耕地犁具的三维结构完全围绕大田块常规翻耕作业的实际工况搭建，整机采用拖拉机后置三点悬挂的对接逻辑，上部单点挂接孔与下部两个对称下拉杆铰接位的相对间距，严格匹配国内主流50到90马力段农用拖拉机的后悬挂安装尺寸边界，挂接完成后整机纵向重心落在拖拉机后轮承载合理区间内，作业时不会出现机头翘动、牵引载荷偏载的问题。从田间实际使用场景来看，这类三铧犁主要适配东北、华北区域的旱地壤质土、沙壤土耕整环节，作物收获后直接进地将板结表层土、残留作物根茬、地表杂草整体翻扣到犁底深度，一次行进即可完成深翻、碎土、扣垡三道工序，替代过去人畜力单铧犁的低效作业模式，单班次作业覆盖面积可以满足中型种植合作社的秋耕、春整地进度要求。

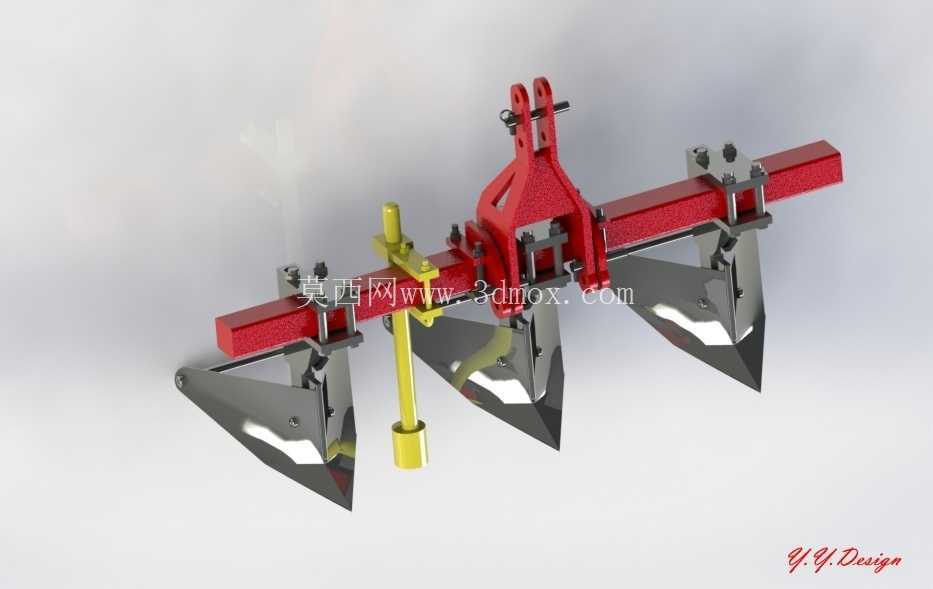

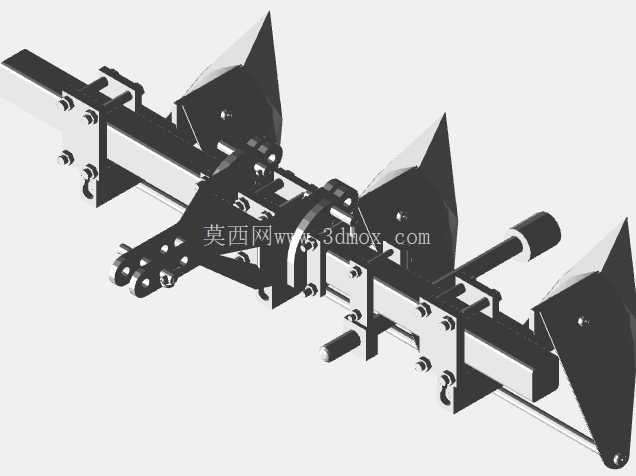

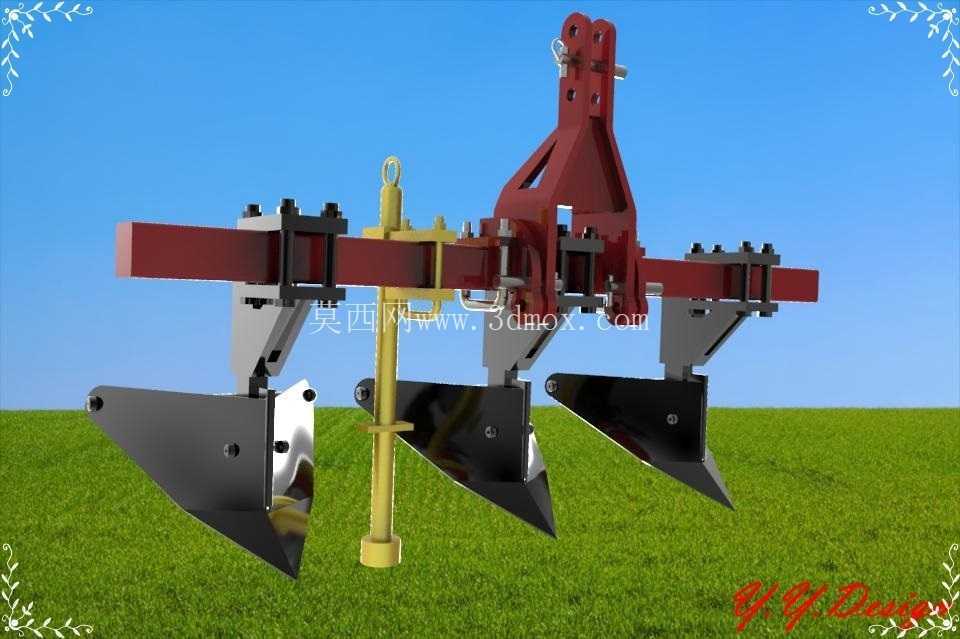

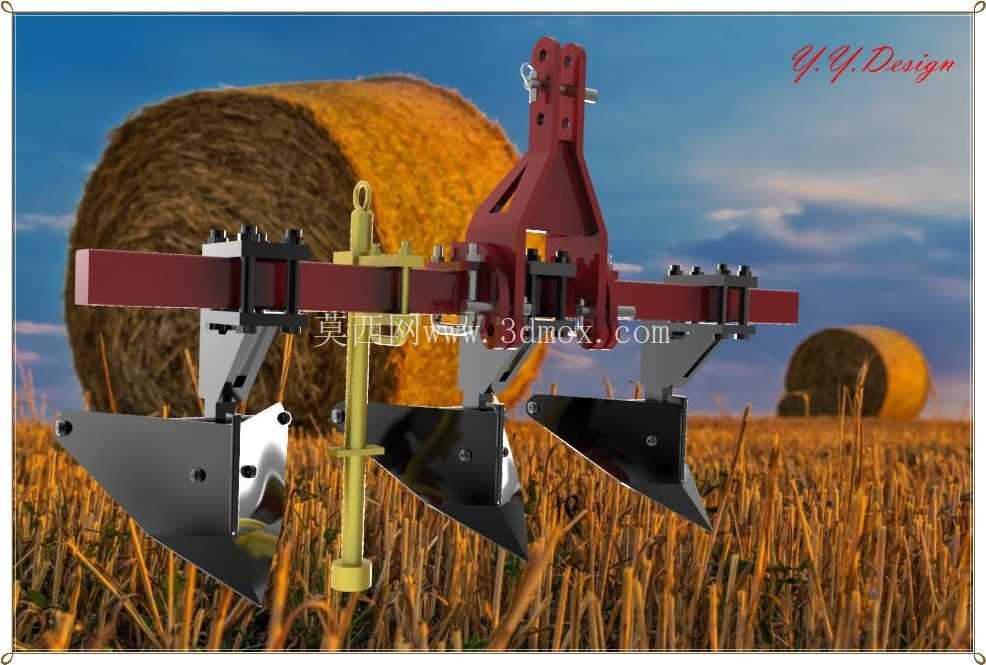

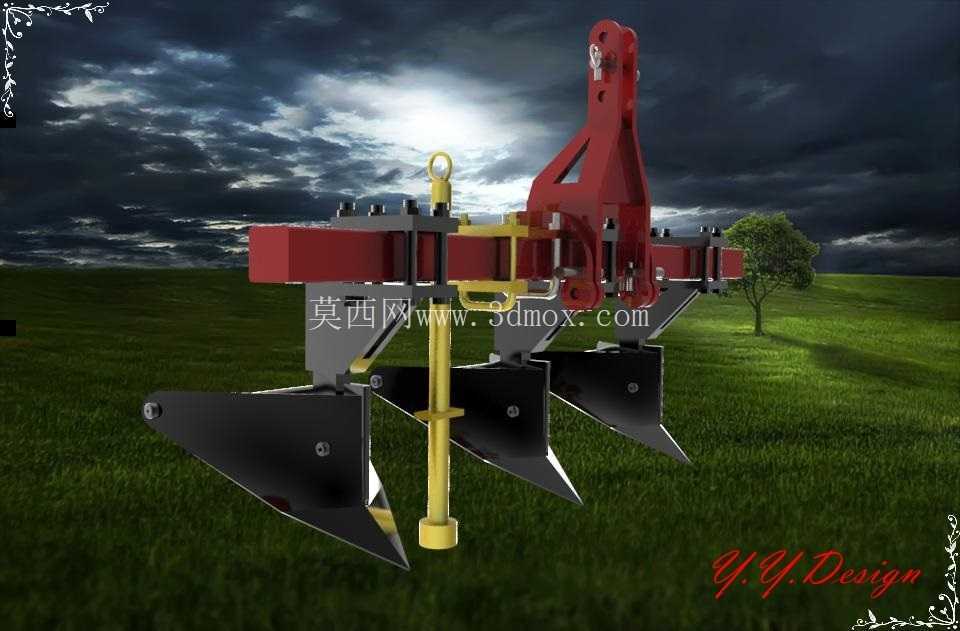

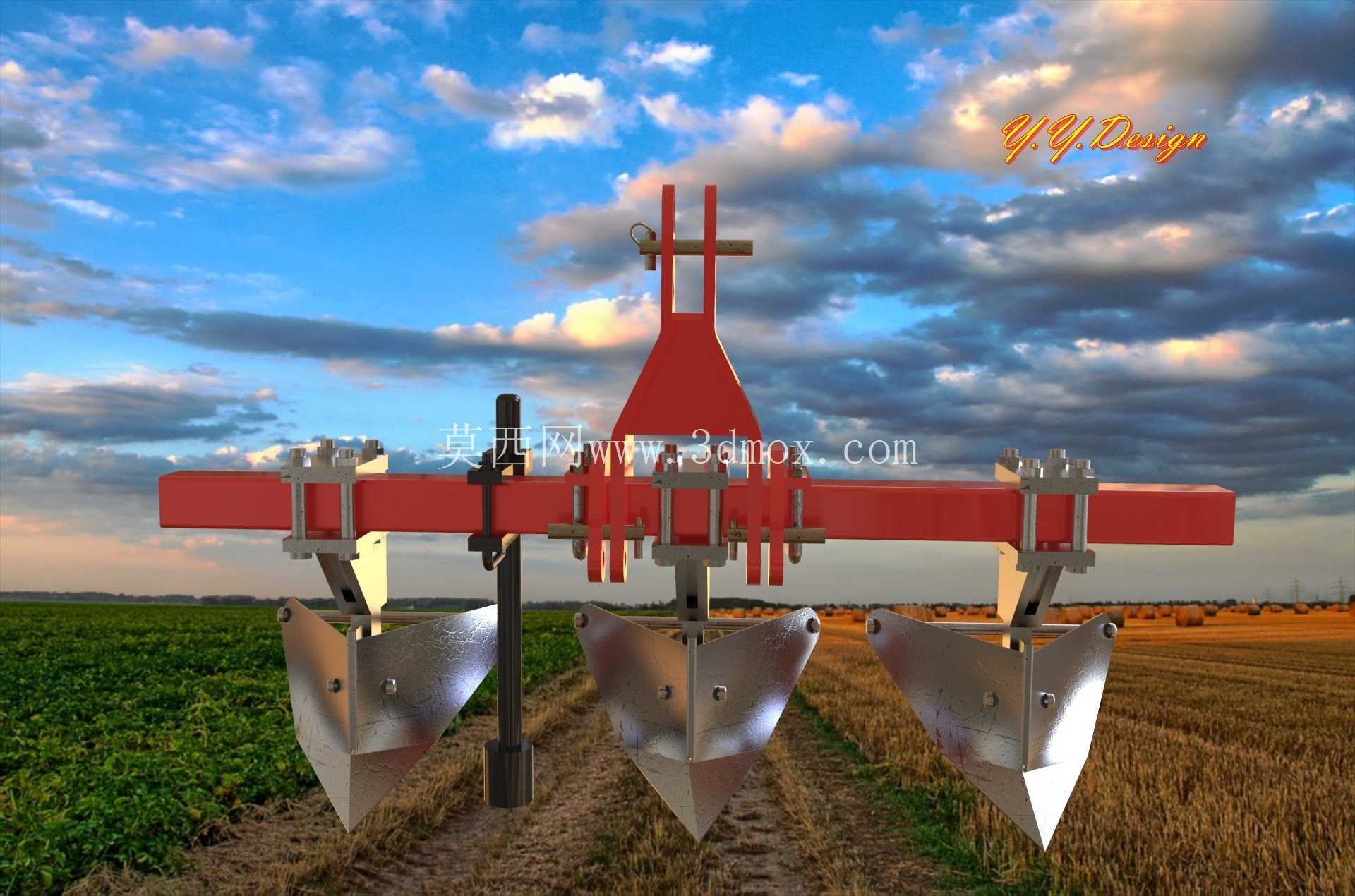

　　结构设计上最先敲定的是主承载梁的截面规格与布置走向，整根横向主梁采用矩形空心型钢焊接成型，所有犁柱的安装座都通过U型螺栓与主梁抱紧固定，不需要在主梁本体上大量开钻孔，既避免了开孔位置出现应力集中断梁风险，也给田间作业留足了犁体间距调整余量：如果是黏重土壤、作业耕深偏大，可以适当拉大相邻犁体的横向间距，避免土垡在相邻犁铧之间堆积堵塞；如果是沙质薄土层、要求浅耕灭茬，则可以缩小犁距，保证土垡翻转覆盖严密，不会出现露茬、漏耕的条带。每个独立犁体都拆分为犁柱、犁铧、犁壁、犁侧板四个可单独更换的功能模块：最前端的犁铧采用锐角入土构型，刃口做了加厚耐磨处理，作业时最先切入土层，依靠拖拉机前进的水平牵引力自然向下入土，不需要额外施加过大的下压力；曲面犁壁的曲率经过反复调整，被犁铧切开的土垡会沿着犁壁曲面逐步抬升、扭转，最后平稳倒扣到相邻犁沟内，翻转角度控制在135度左右，既可以把地表的杂草、残茬、基肥完全埋入土层腐解，又不会让土垡散碎过度导致表层土壤失墒。犁侧板布置在每个犁体的后侧方，作业时紧贴已耕地的沟壁滑动，用来平衡犁体工作时受到的侧向土壤反力，保证整机耕幅稳定，不会在地内出现左右跑偏、耕幅忽宽忽窄的问题。

　　外形尺寸方面，整机作业状态下横向总耕幅控制在1.2米左右，相邻犁体的横向工作间距为40厘米，单铧设计最大耕深可以达到30厘米，运输状态下将犁体提升至最高位置后，整机最低点离地间隙大于30厘米，在田间路、村村通公路转场行驶时不会刮碰路面凸起。主梁上方预留了安全剪切螺栓的安装位，当作业中犁尖意外碰到地下石块、树根等硬质障碍物时，剪切螺栓会优先被剪断，让犁体向后绕铰接点翻转避让，冲击力不会直接传导到主梁和拖拉机后悬挂，避免犁柱弯折、悬挂拉杆变形这类恶性故障，排除障碍物后更换新的剪切螺栓即可快速恢复作业，不需要复杂的维修工具。

　　建模过程中所有配合面都按实际装配公差搭建，犁柱与安装座的贴合面保留了实际焊接后的余量厚度，铰接销轴位置都做了同轴度约束，转动副没有出现干涉卡滞；犁壁的曲面采用连续光滑放样成型，没有突兀的折角，土垡沿曲面流动时不会出现局部壅土死角。整机还在主梁两端预留了附加配重、小副犁的安装接口，后续如果需要在主犁体前方增加小前犁，提前把表层杂草、浅土先切开一道缺口，主犁翻垡的覆盖质量还能进一步提升，适配不同区域的农艺耕作要求。
