曲柄摇杆划桨机械玩具小船结构

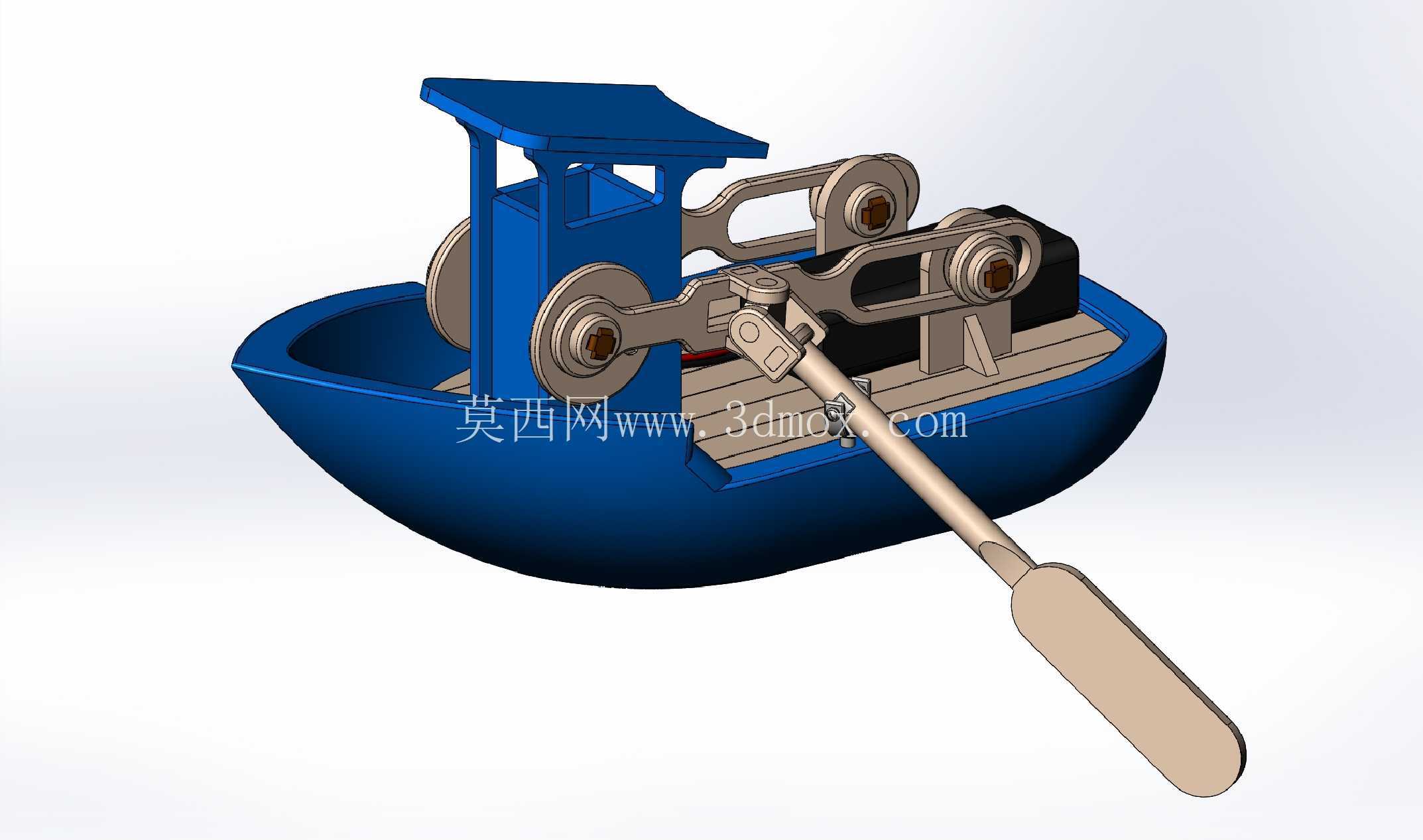

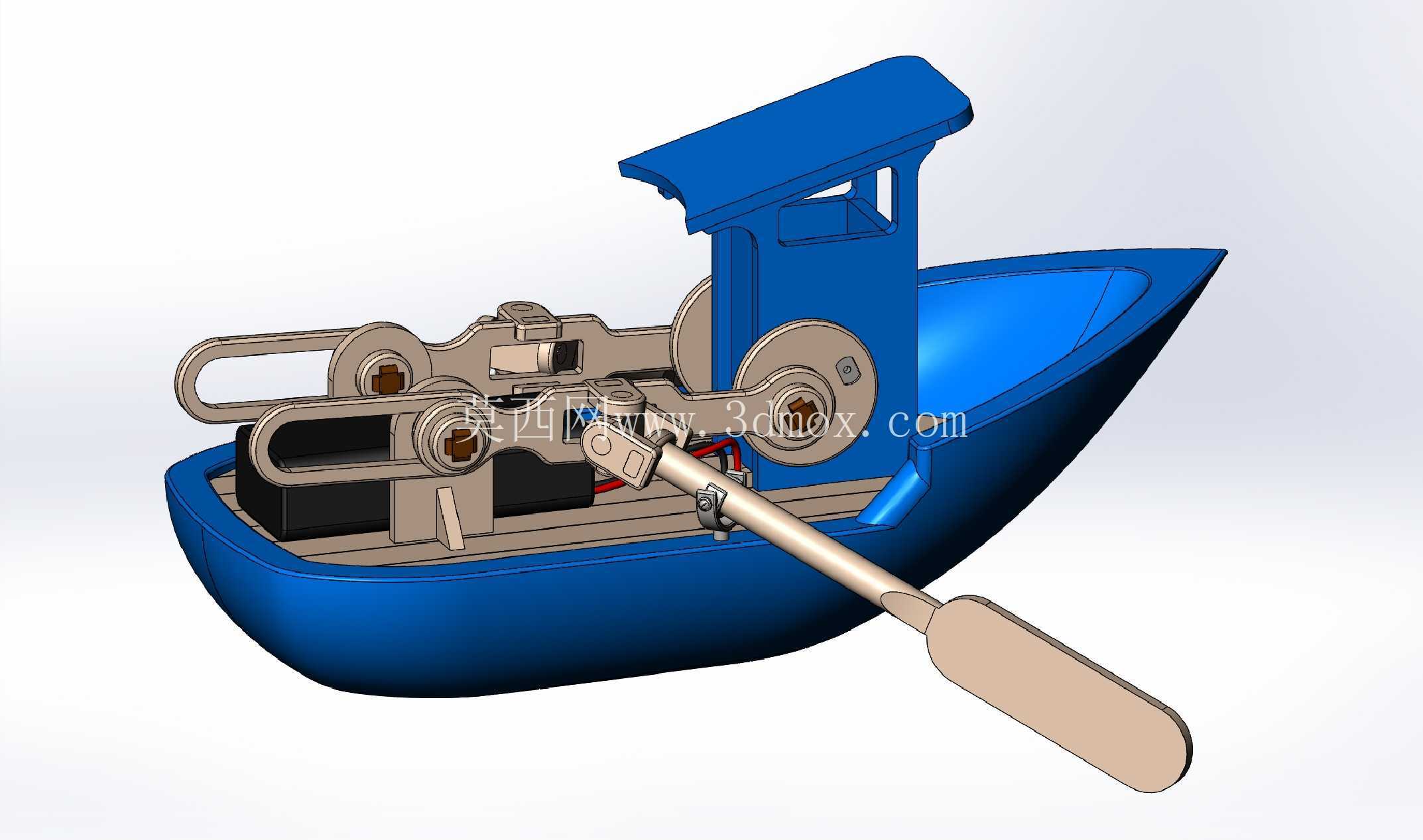

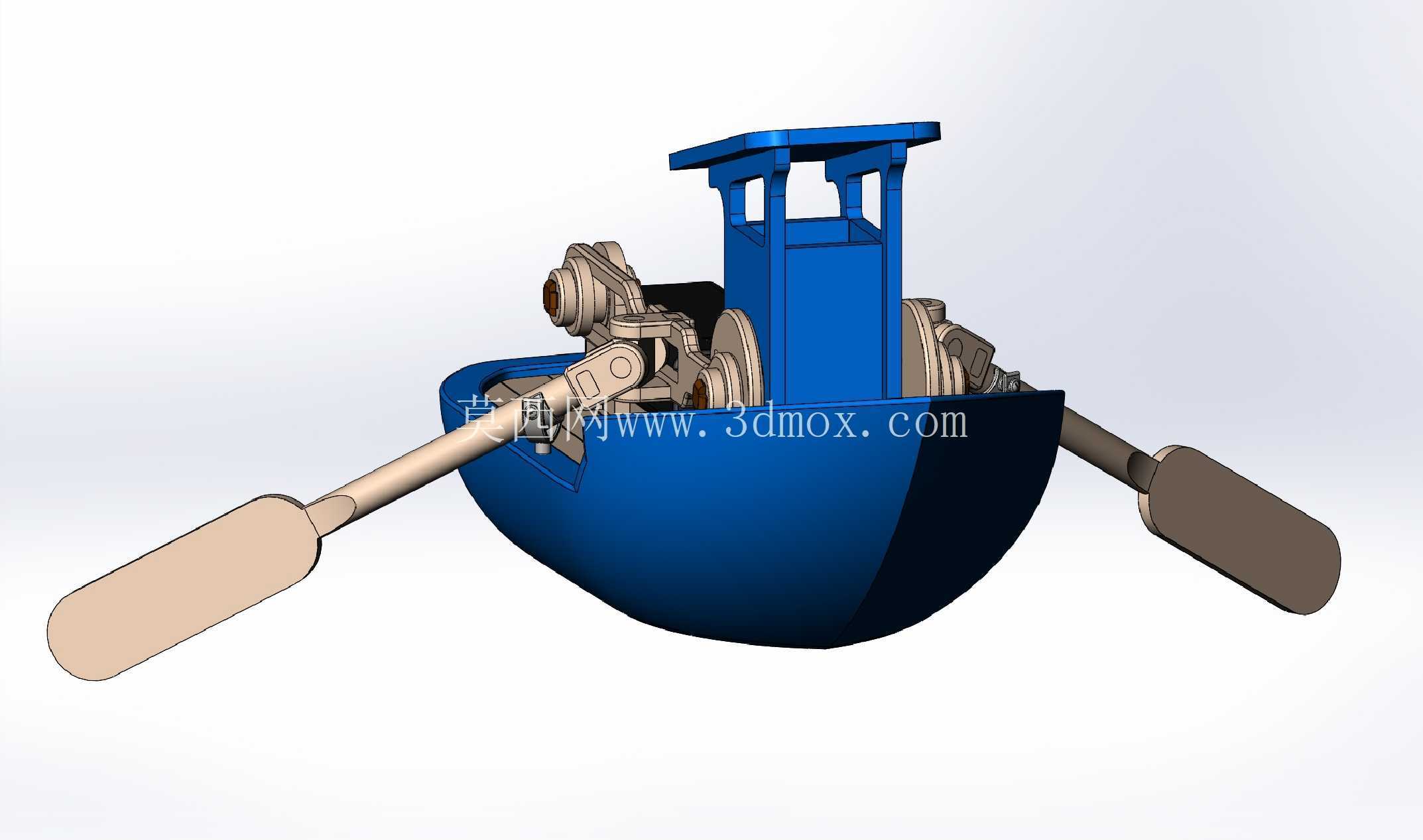

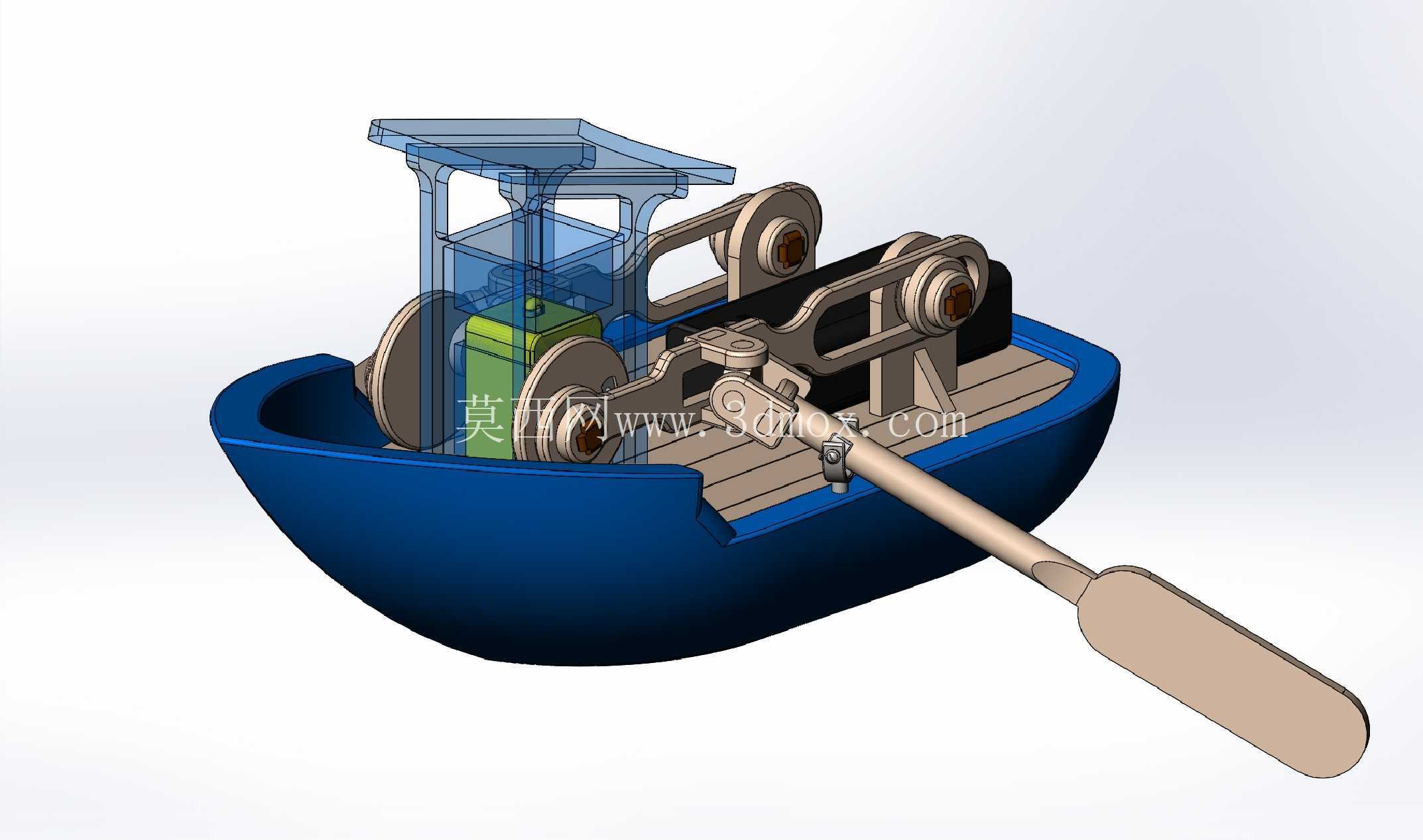

　　该作品呈现的是一套以小型船体为载体的机械式划桨玩具结构，整体由蓝色船壳、上部支架、双轮盘、连杆、摇杆、长桨以及中部配重和支撑构件组成。它并非按真实船舶推进系统进行工程化设计，而是把常见的曲柄摇杆运动转换关系放到船形壳体中，使摇轮转动时通过连杆带动桨杆往复摆动，形成类似人工划水的动作。这类结构在教学演示、创客制作、木质拼装玩具、桌面机械摆件和科普展品中具有较强适用性，能够直观展示回转运动到往复摆动之间的传递过程。

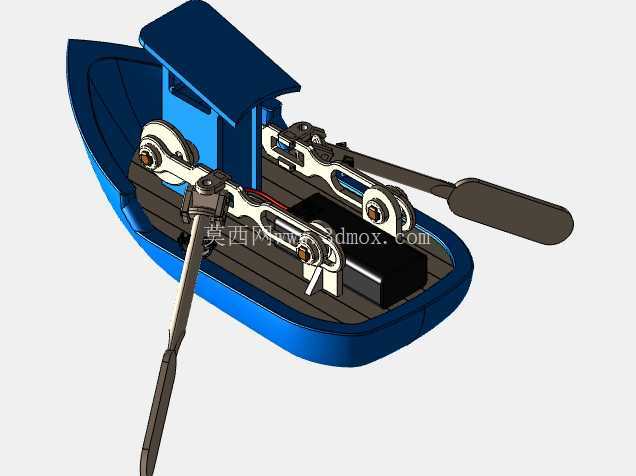

　　从实际用途看，该装置重点在于机构动作展示和玩具化体验。船体提供封闭的承载空间，上部蓝色支架用于固定轮盘转轴和连杆铰接点，船内横向布置的两个轮盘相当于曲柄输入件，轮盘偏心位置与连杆相连。转动轮盘时，偏心销牵引连杆做平面运动，连杆再推动中部摇杆和长桨绕铰接位置摆动。桨叶位于船体外侧下方，随桨杆形成周期性划动轨迹。虽然模型外观简化了水动力细节，但其运动逻辑清晰，适合用于机械原理课程中的连杆机构演示，也可作为手工拼装、激光切割、3D打印或木质玩具开发的参考结构。

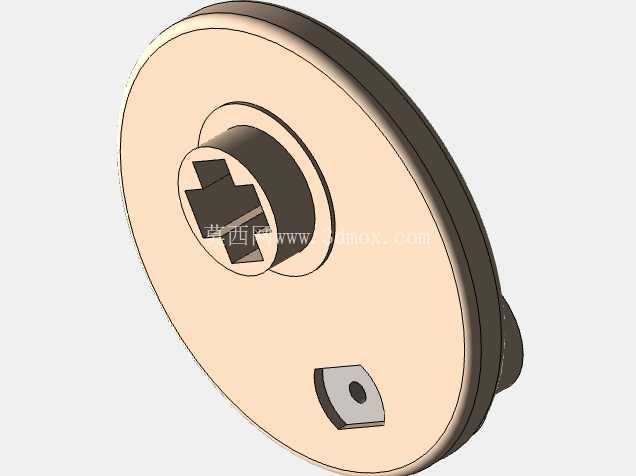

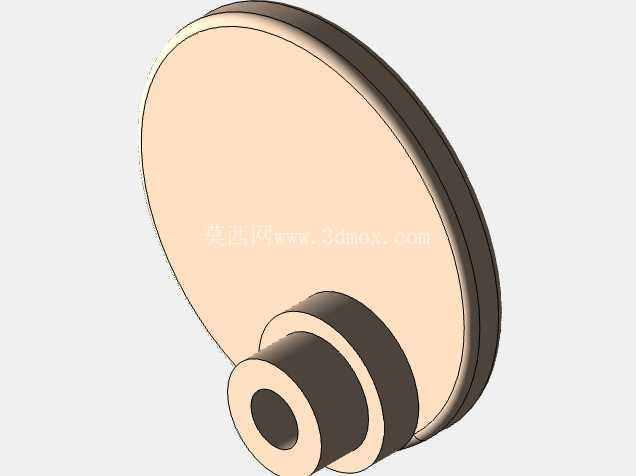

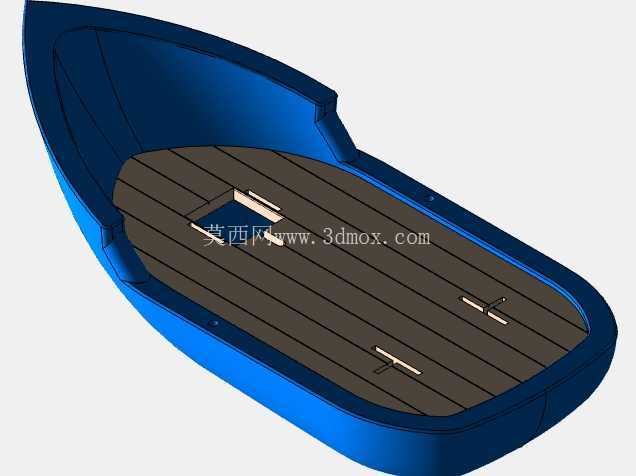

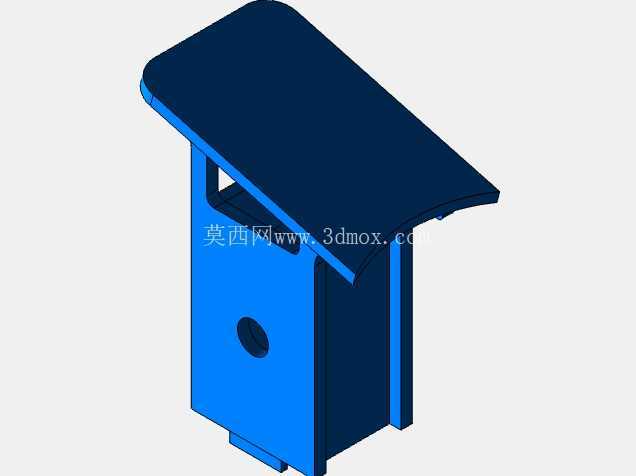

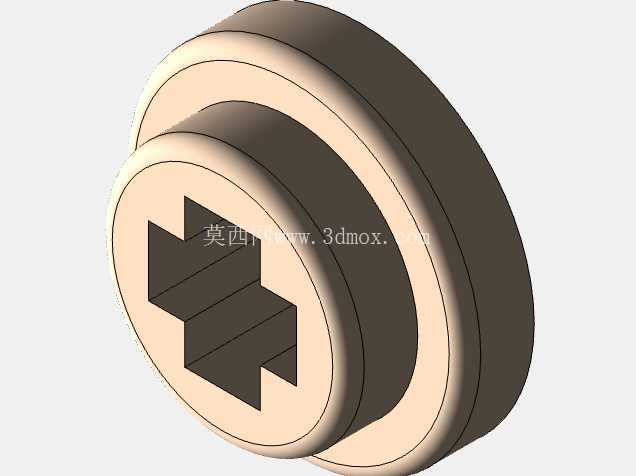

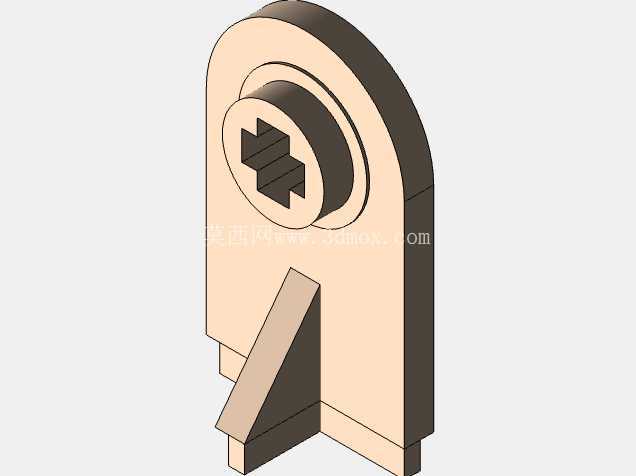

　　结构设计上，船壳采用圆润的浅吃水造型，舷侧弧线连续，船头和船尾均做了收束处理，便于在视觉上形成小船识别特征。船体内部保留较宽的平底区域，用于安装轮盘轴座、支架、配重块和桨杆支点。上部支架呈门式框架形态，顶部带有遮阳棚式盖板，既增强玩具的造型完整性，也为转轴提供高位支撑。支架侧板开设镂空区域，可减轻材料用量，并让内部连杆运动关系更易观察。两个轮盘分别布置在船体左右两侧，盘面中心与支架转轴同轴，偏心铰接点靠近轮缘，通过较大的曲柄半径获得明显的桨叶摆幅。

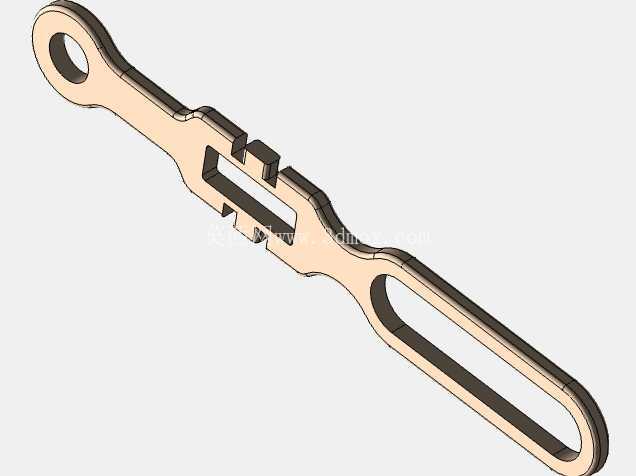

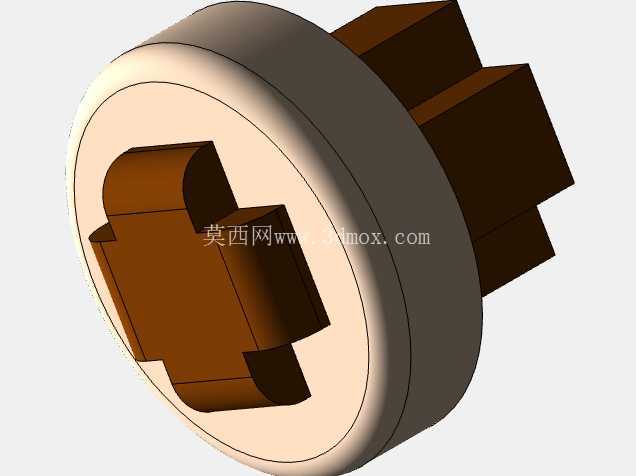

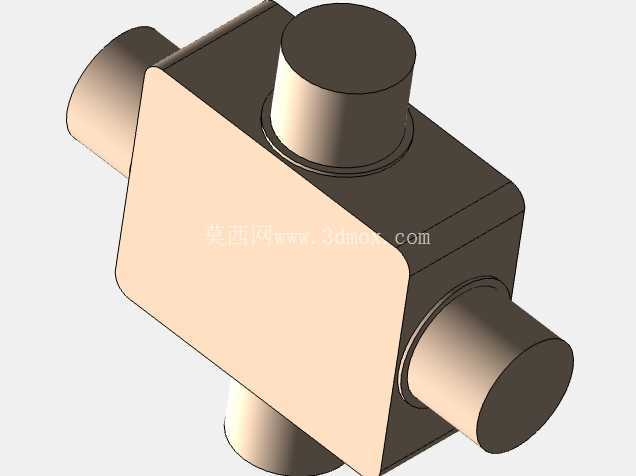

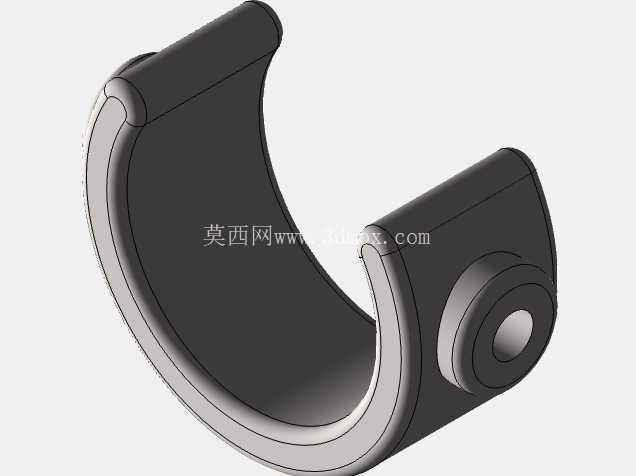

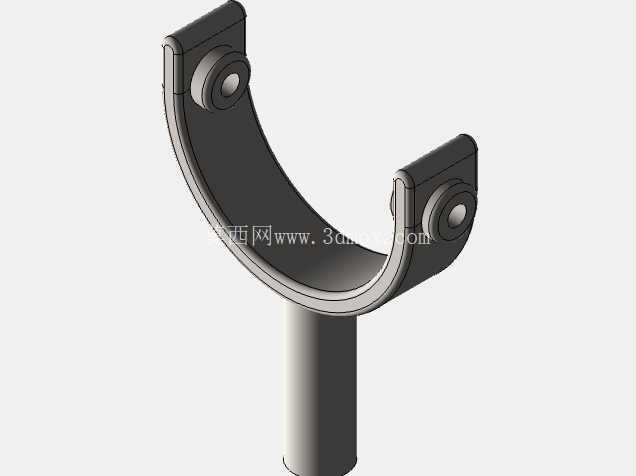

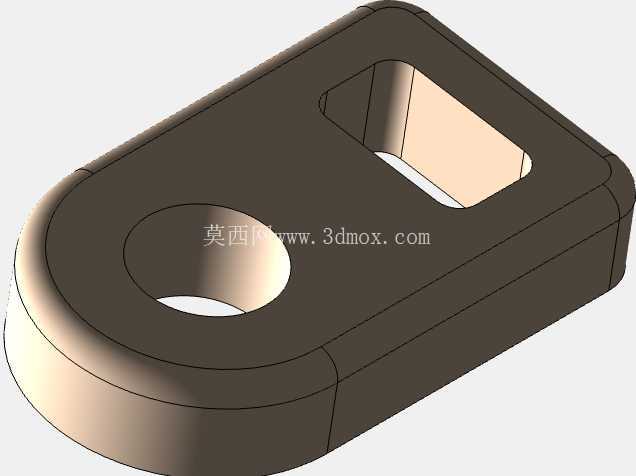

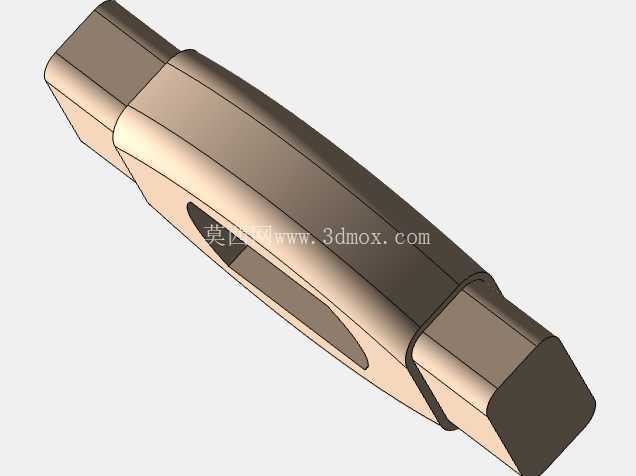

　　传动链路采用多组连杆串联。轮盘偏心销首先连接短连杆，短连杆将旋转运动传递至中部横向摇杆；横向摇杆再与长桨驱动杆形成铰接，使桨杆围绕船舷附近的支点上下、前后复合摆动。各铰接点均以圆形轴孔或销轴形式表达，装配时需要保证连杆之间不存在干涉。由于该机构属于平面连杆与空间布置的组合，建模时应重点控制左右轮盘的相位关系。若两轮盘同步转动，两侧连杆动作协调，桨杆运动更稳定；若相位设置错误，则可能出现连杆卡死、桨杆摆幅异常或铰接点受力反向的问题。

　　外形边界方面，模型的最大长度由船首弧线至桨叶末端共同决定，桨叶处于外伸状态时，整体长度明显大于船体本身；最大宽度集中在船体中部和两侧轮盘位置；最高点为上部支架顶棚。安装或打印制作时，需要为桨叶预留侧向摆动空间，不能将船体紧贴箱体侧壁。船底为近似平面的弧形过渡，可放置于桌面支架或浅水环境中演示。若作为水上玩具使用，应在船底增加密封处理，并将轮盘和铰接轴布置在不易进水的位置；若仅作为桌面机械摆件，则可保留现有开放结构，以便观察运动过程。

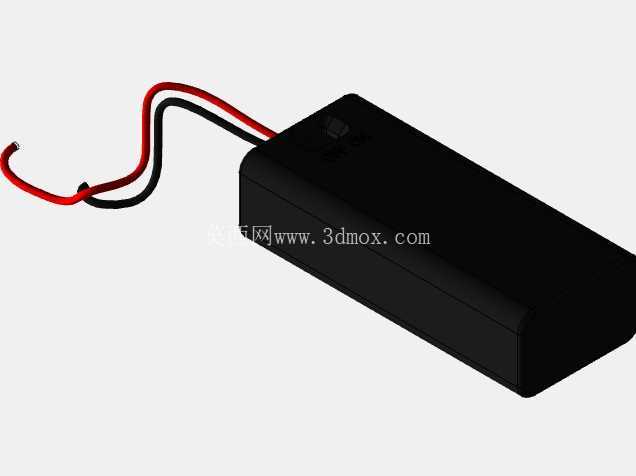

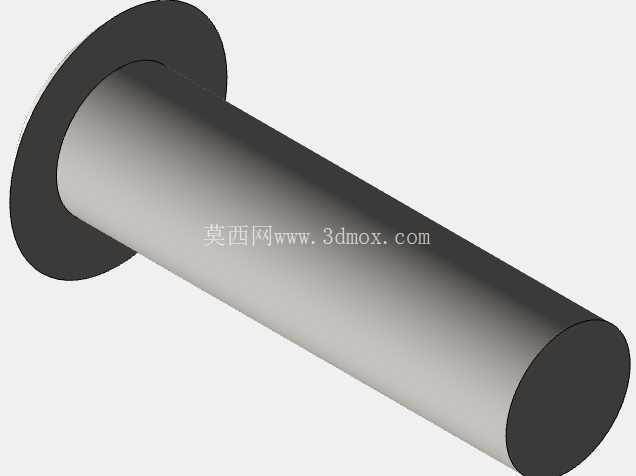

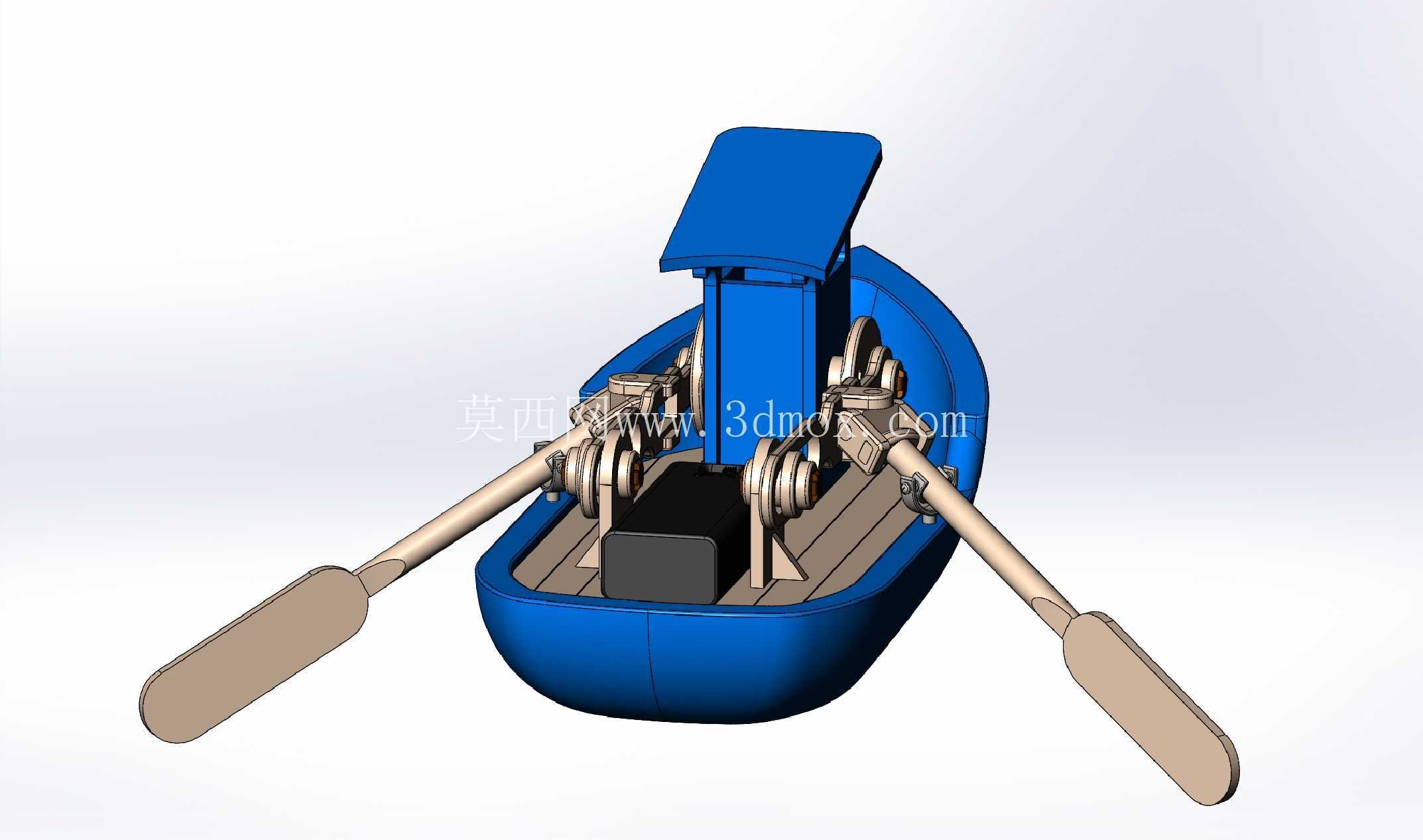

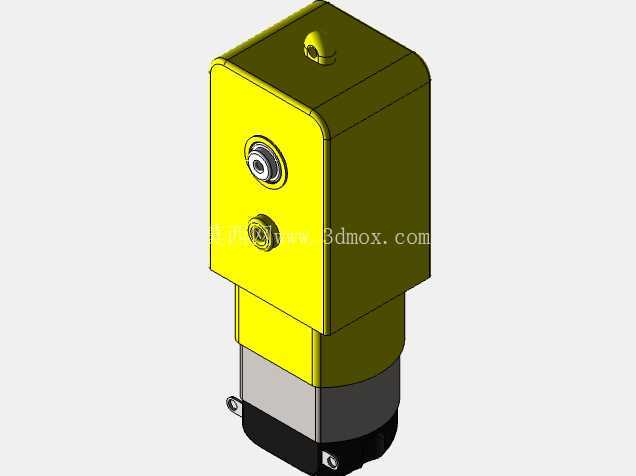

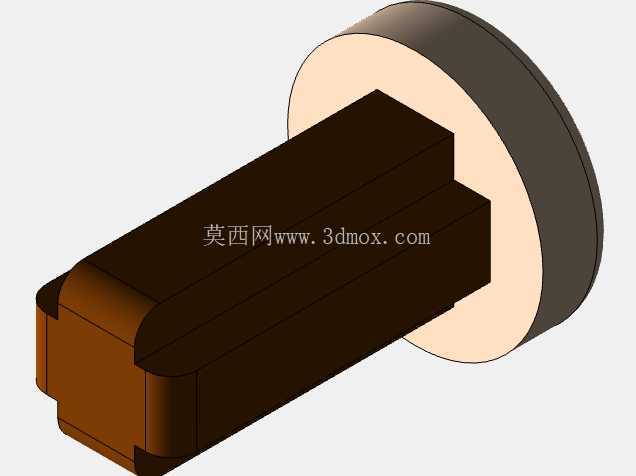

　　从建模思路看，船壳适合用曲面放样或多段草图拉伸后倒圆完成，舷侧弧线需要保证光顺，避免出现折角影响外观。支架部分可采用薄板拉伸与切除命令建立，顶棚通过倾斜平面和侧板组合形成。轮盘、销轴、连杆等重复构件应保持孔径一致，铰接位置统一采用同轴约束。长桨由桨杆和扁平桨叶组成，桨叶末端做圆角处理，既符合玩具安全要求，也减少运动过程中的碰撞冲击。中部黑色块状构件可理解为配重或动力安装位，若后续改造为电动版本，可在该位置布置微型电机、齿轮组或电池仓，使轮盘自动旋转。

　　在工程验证层面，需要关注连杆死点、铰接间隙和桨杆支点刚度。曲柄摇杆机构在极限位置可能出现传动角偏小的情况，设计时应让连杆与摇杆之间保持合理夹角，避免手动转动时阻力突增。销轴与孔之间应预留微量间隙，过紧会导致转动不畅，过松则会使桨杆晃动。船壳与支架的连接面需要有足够接触面积，尤其是轮盘转轴支座处，长期往复受力后容易出现松动。对于教学模型，可将支架和连杆采用对比色处理，使运动构件与固定构件区分明显；对于木质拼装产品，则可将各零件设计为平板切割件，再通过榫接、螺钉或销轴完成装配。

　　整体而言，该结构把船舶外形与经典连杆机构结合在一起，功能重点不在真实航行效率，而在机械动作的可视化和玩具化表达。它既可作为理解曲柄、连杆、摇杆、支点和运动轨迹的实体案例，也可进一步扩展为电动划桨船、科普展具或拼装模型。设计过程中只要把握好船体承载边界、轮盘相位、铰接点同轴度和桨叶摆动空间，就能获得动作连续、外观完整、便于制作的机械小船方案。
