集成式交流电源输入开关保险插座

　　这类三合一交流输入模块在台式仪器、工控机箱、医疗设备、通信机柜和小型自动化设备里非常常见，它把市电接入、过流保护和整机断电控制压缩到同一个面板开孔中，整机布线时只需要在后面板或侧面板预留一个矩形安装口，就能同时完成AC进线、熔断保护和电源通断三项功能。相比把插座、保险座、开关分别开孔固定的做法，集成模块减少了面板加工工序，也避免了多个零件之间的飞线，装配工位上工人只需将模块从面板外侧卡入，内侧用卡扣或螺丝压紧，再把L、N输出引脚直接接到内部电源板或变压器输入端，接线路径短，接触可靠性也更容易控制。

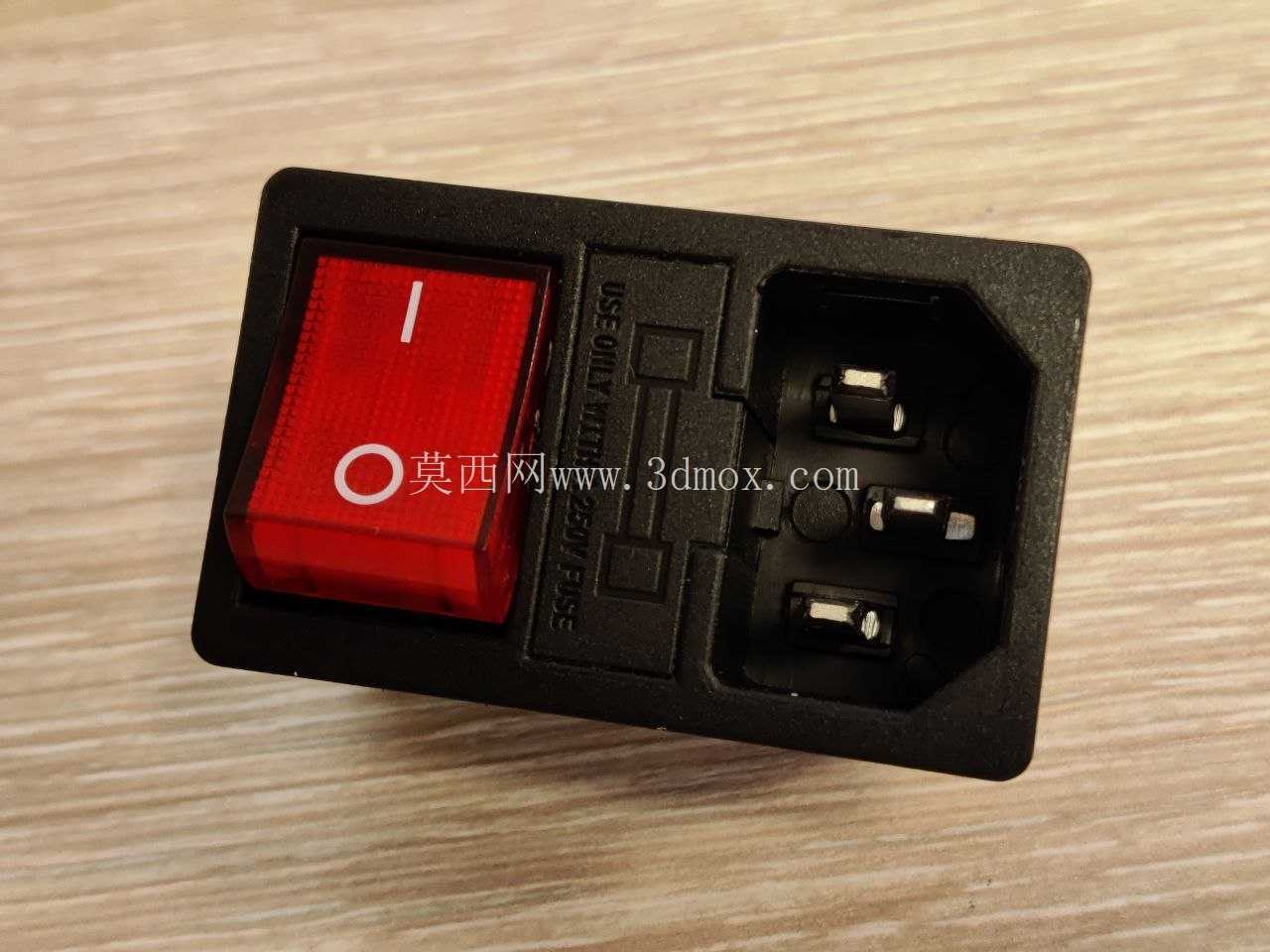

　　从结构上看，模块右侧是标准C14品字输入插座，适配常见的C13电源线，接地脚位于上方，L、N两个载流引脚斜向布置，插套内部带弹性夹持结构，插头插入后能保持足够的保持力，防止设备搬运或振动过程中松脱。左侧是红色带灯船型开关，开关帽表面有I/O通断标识，红色透光区域内部可容纳指示灯，接通状态下能够直观显示整机是否带电。开关与插座之间的区域集成了保险丝仓，仓体上模压有保险丝规格和电压电流标识，更换时可将小抽屉抽出，熔断丝放在抽屉内，部分结构还设计了备用保险丝位，方便现场维护。

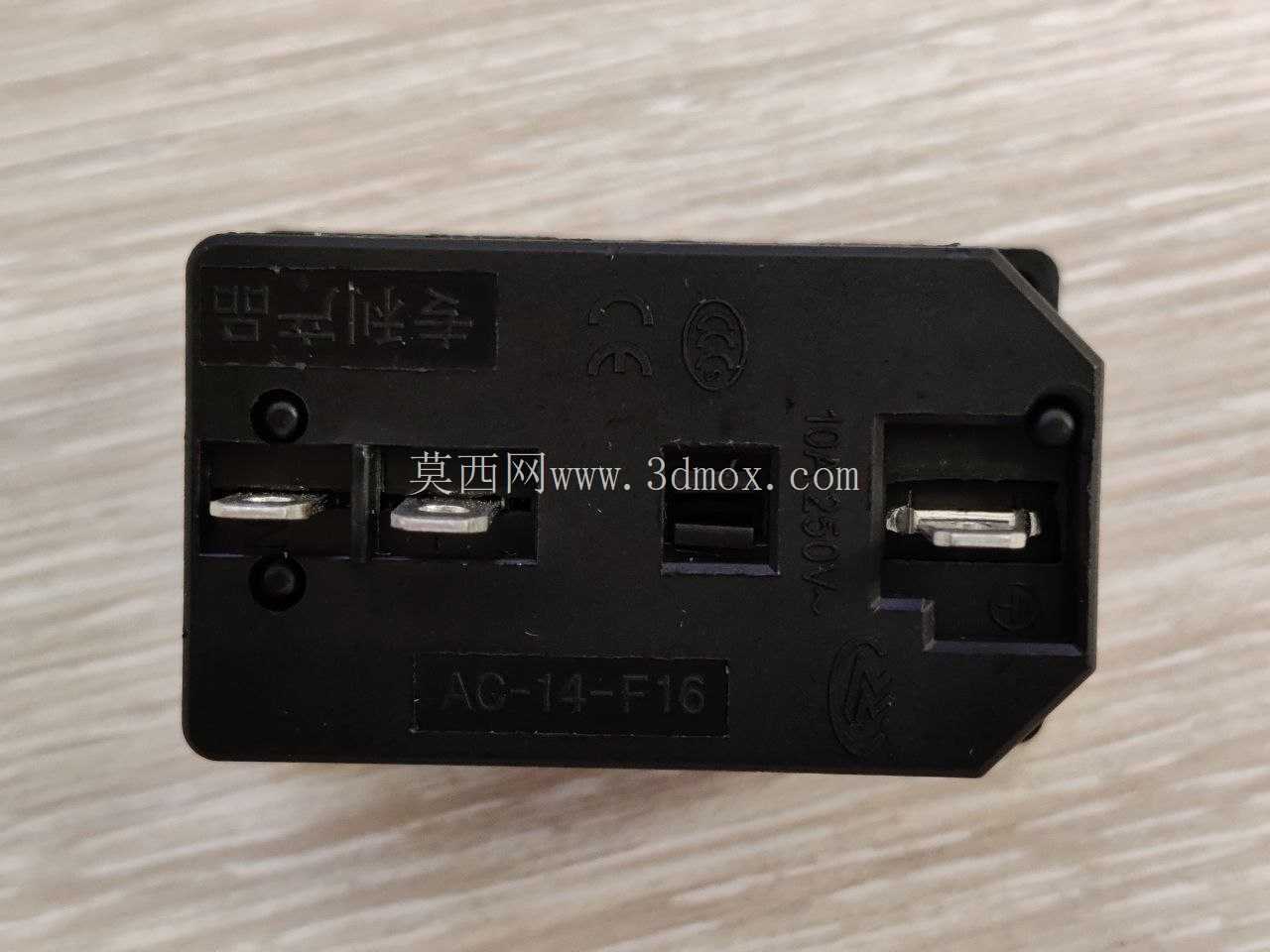

　　该版本与早期AC-01类模块的一个明显差异，在于输出端采用了集成接线引脚，插座、保险丝和开关在模块内部已经完成串联连接。常规散件方案中，市电火线需要先从插座接到保险座，再从保险座接到开关，最后才送到内部电源；任何一个压接端子松动，都会造成整机断电或接触发热。集成模块把这些跨零件连接转移到塑料本体内部，外部只露出输入插套和输出端子，设备厂内部线束可以直接插接到输出端，既减少了额外导线，也降低了错接、漏接和端子虚压的风险。开关处于断开位置时，L线和N线输出侧均被切断，后端电路与市电之间形成更明确的隔离，检修电源板、更换电机或清理内部机构时更安全。

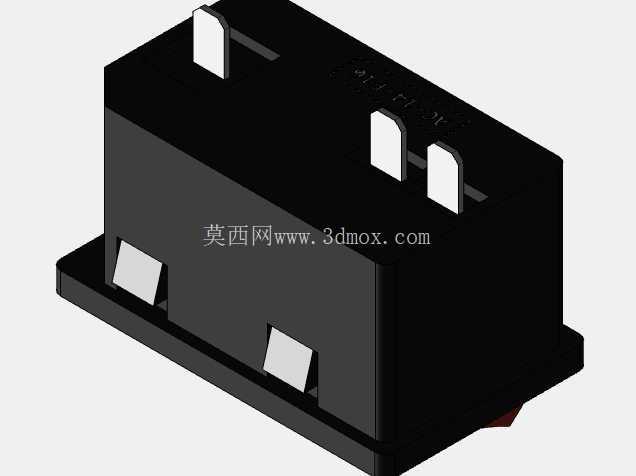

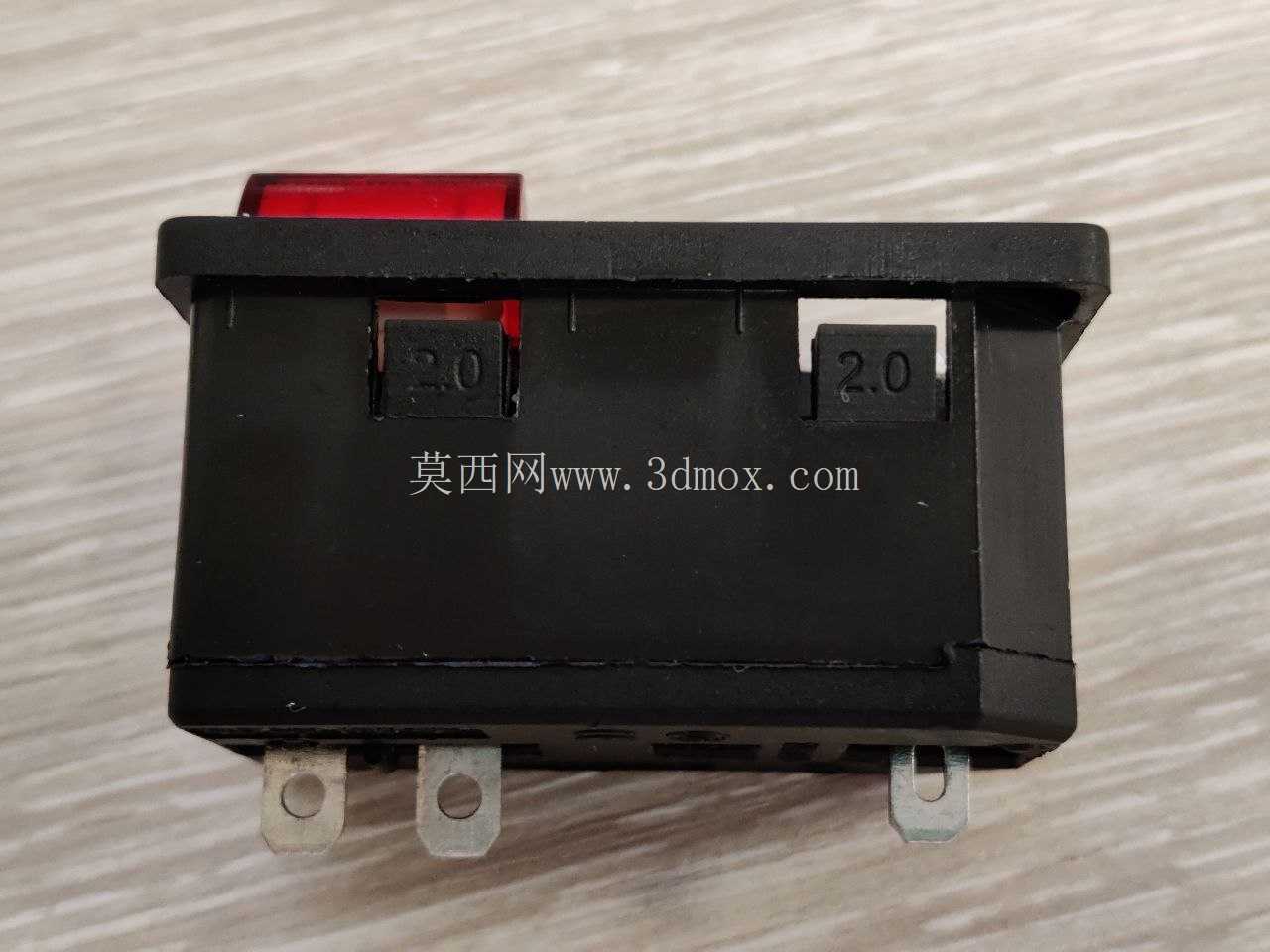

　　建模时需要重点还原几个安装边界。首先是面板外形轮廓和卡扣位置，模块本体通常为黑色耐热绝缘塑料，四周带安装法兰，法兰背面贴紧面板外侧，后方弹性卡扣或金属卡件卡在面板内侧，因此三维布局中要给卡扣变形和插入动作留出空间，不能把机箱内部筋条贴得太近。其次是面板厚度，实物选型时必须核对唇缘内侧到锁扣夹持面之间的距离，板材过薄会导致模块松动，过厚则卡扣无法完全咬合；这个尺寸在不同厂家之间会有小幅差异，结构设计时应按照选定样品实测，并在图纸中标注允许板厚范围。第三是后部插套、保险丝抽屉和开关端子的深度，模块后方不能与电源板、变压器外壳或线束支架发生干涉，尤其是保险丝抽屉需要沿水平方向抽出，模型中应保留抽拉行程和手指操作空间。

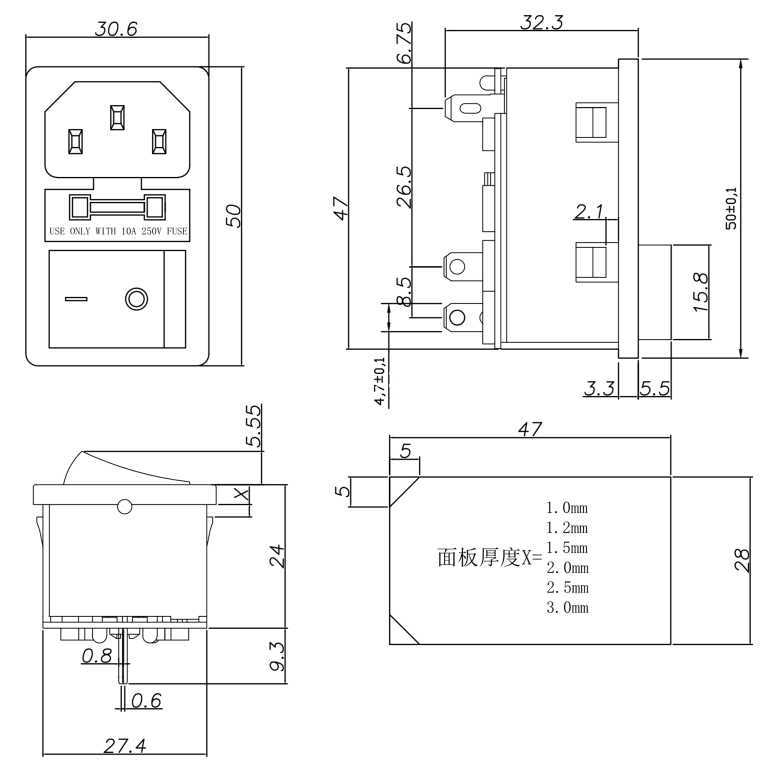

　　外形尺寸方面，这类模块的面板宽度、高度和开孔尺寸属于系列化规格，设计机箱时不宜只按外观照片估算，而应结合供应商尺寸图建立精确开孔、圆角和固定孔位。三维模型中可以把塑料外壳、红色开关帽、金属插套、端子、保险丝抽屉和内部挡块分层建模，装配时检查开关帽的摆动角度、插座插入口的倒角、保险丝仓与外壳的分型线，以及模块背面引脚与PCB或端子线的相对位置。若用于钣金机箱，开孔边缘还要考虑去毛刺和折弯边距离；若用于塑料外壳，则要关注面板区域的加强筋，避免卡扣长期受力造成面板变形。

　　实际选型时，额定电流、保险丝管尺寸、开关极数和接线形式都要与整机功率匹配。小功率仪器常用单极开关切断火线，部分安全要求更高的设备会选用双断结构，在断开位置同时切断L和N。带灯开关还需确认指示灯是氖泡还是电阻限流方案，以及指示灯电压范围，避免在低压或特殊频率设备上出现指示异常。保险丝仓应与所选保险管长度和直径一致，常见为5×20mm规格，仓门结构要保证熔断丝两端金属帽可靠压接，不能只靠塑料件夹持。

　　在设备维护场景中，这种模块的优势也很明显。用户更换电源线、保险丝或判断电源故障时，不需要拆开整机外壳；维修人员通过开关灯态、插座输入和输出端电压，可以快速区分外部供电问题、保险丝熔断还是内部电源故障。三维设计阶段把这些操作空间、插拔方向和安全间隙提前表达清楚，能够有效减少样机阶段的面板返工，也让电气装配和后期维护更加顺畅。
