M3公制内六角长杆圆柱头紧固螺钉

　　在自动化流水线、精密检测治具、小型阀门组件以及消费电子装配工位里，M3规格的内六角圆柱头螺钉是出现频率极高的一类紧固件。很多刚接触结构设计的工程师容易把它当成标准件库里随手调用的通用件，但真正落到长行程压紧、深腔安装或者阀板叠层锁紧场景时，螺钉的杆长、螺纹段分布、头部沉孔深度以及杆身光杆段的公差，都会直接影响整套机构的装配可靠性。

　　这款长杆内六角螺钉的设计思路，首先围绕深位锁紧需求展开。普通全螺纹M3螺钉在拧入深孔时，螺纹牙会全程和孔壁发生摩擦，不仅拧入阻力大，长距离旋合还容易出现螺纹咬合偏斜、铁屑堆积甚至拧断螺杆的问题。模型里可以清晰看到，螺钉下半段才加工连续三角螺纹，上半段为光滑圆柱杆身，光杆直径略小于螺纹大径，穿入预制光孔时几乎无额外摩擦，只有末端螺纹段负责和工件内螺纹旋合，大幅降低长螺钉装配时的扭转阻力。

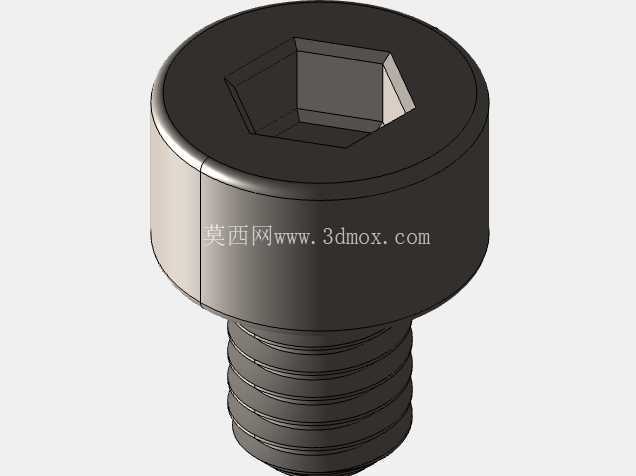

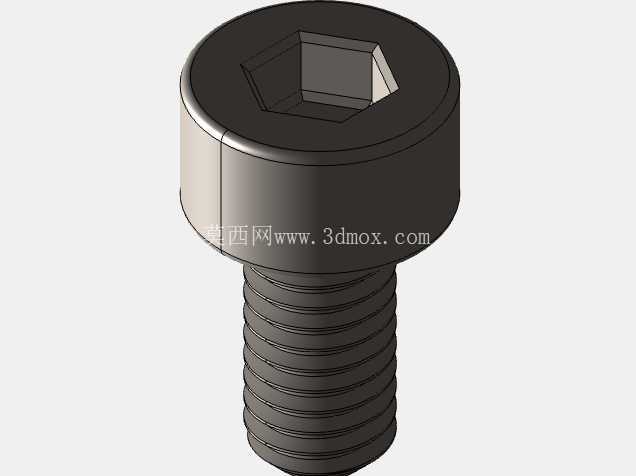

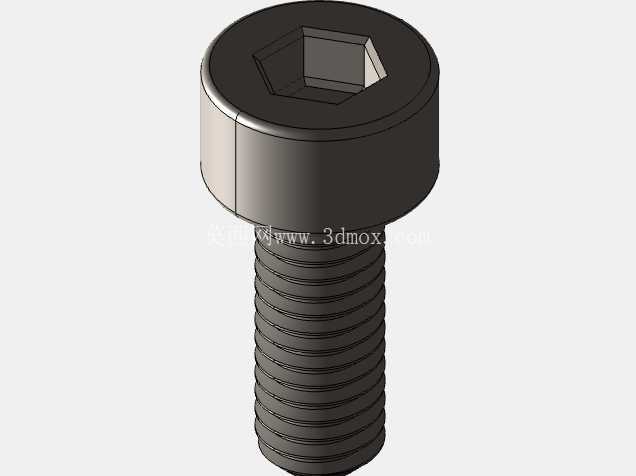

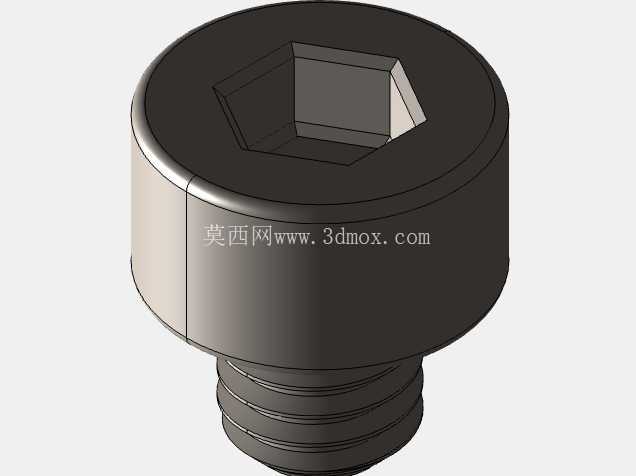

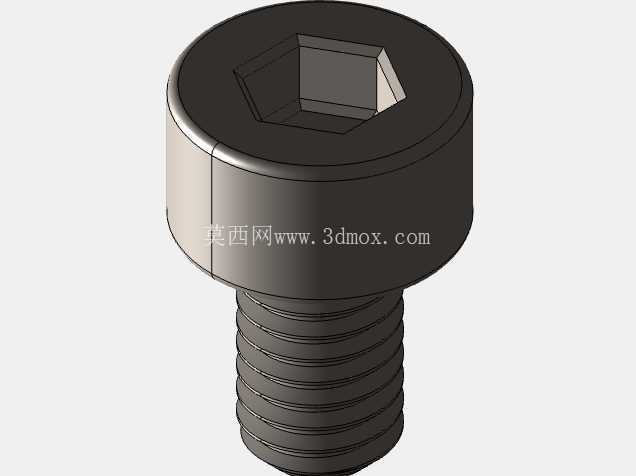

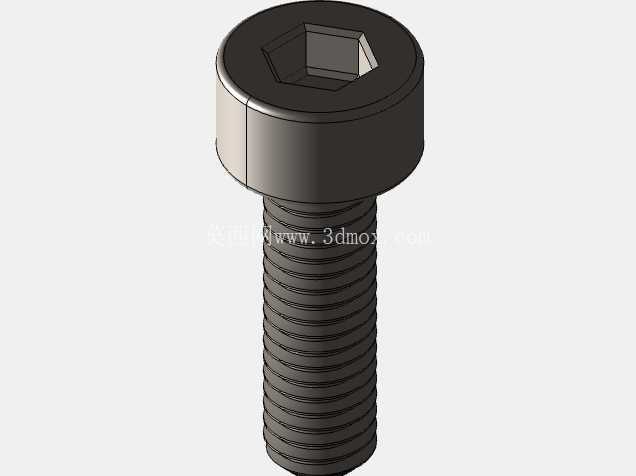

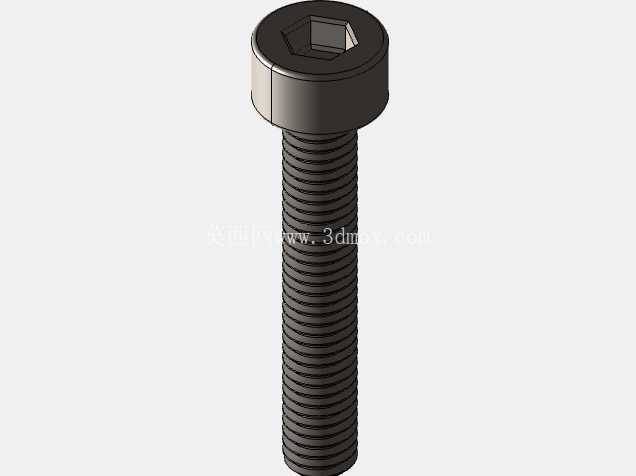

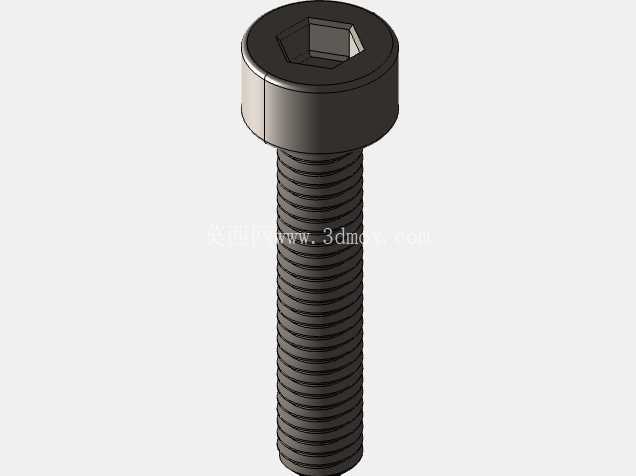

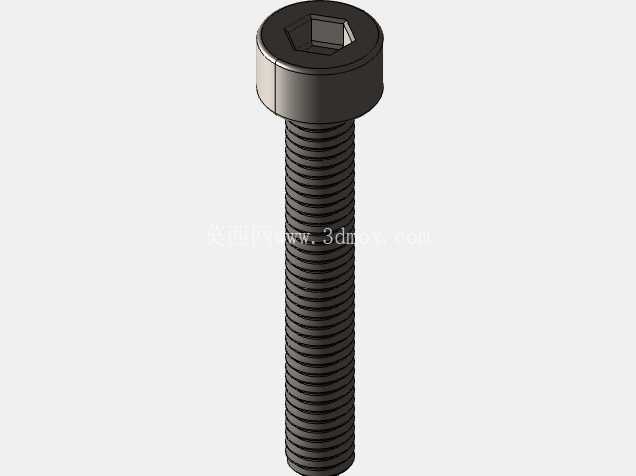

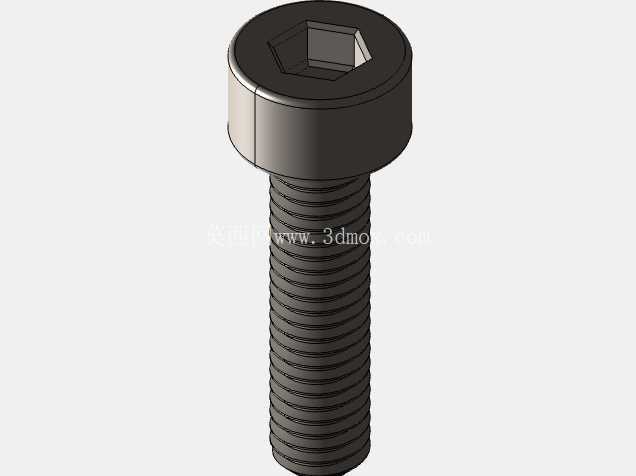

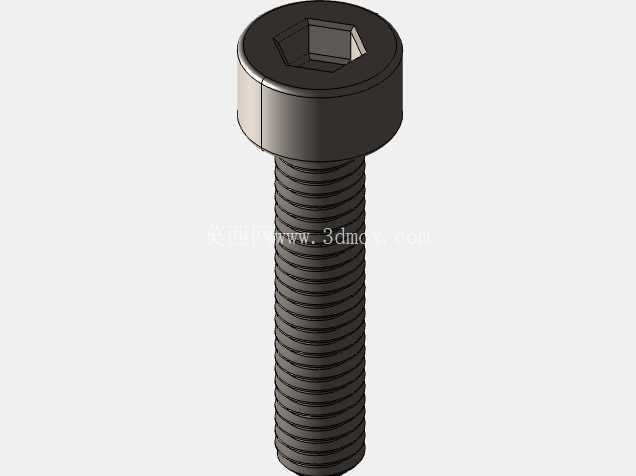

　　头部采用圆柱头内六角构型，对应DIN912标准的典型外形：头部外径大于螺杆直径，下端面为平整承压面，拧紧后整个端面完全贴紧被连接件表面，压紧力分布均匀，不会像十字槽盘头螺钉那样在大扭矩下出现槽口滑牙。头部顶面加工内六角凹坑，配套对应规格的内六角扳手施加扭矩，相比外露的外六角头，圆柱头可以完全沉入沉孔内部，安装后工件表面无突出结构，特别适合阀门阀盖、滑移平台侧板这类对外形平整度有要求的装配位置，避免突出螺帽干涉周边运动部件。

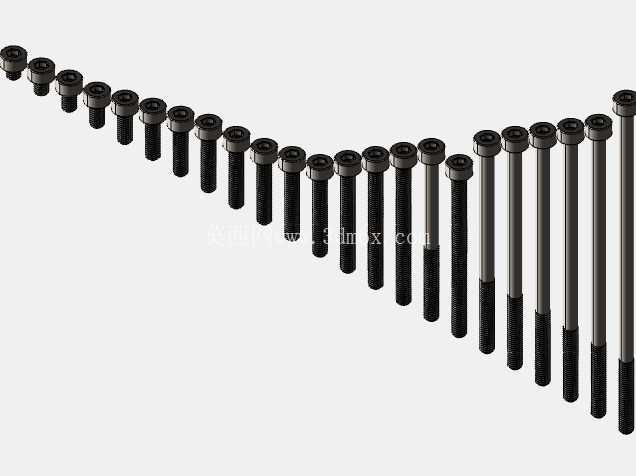

　　从安装边界来看，M3螺纹的公称直径为3mm，配套底孔通常加工至2.5mm左右，若工件为铝合金材质，可直接攻M3内螺纹；若用于钢板或者塑料阀件，建议预先压入铜制螺纹护套，反复拆装时不会损坏基体螺纹。螺钉头部的圆柱外径约5.5mm，沉孔加工时需开出直径6mm、深度匹配头部厚度的容纳孔，保证头部完全沉入后顶面不高出工件基准面。系列覆盖3mm到80mm的不同长度规格，短款3mm、5mm、8mm、16mm、20mm、50mm分别对应薄板叠锁、电气元件固定、治具压块锁紧、长贯穿杆连接等不同工况：比如减压阀的阀座和底座之间有多层密封垫片、弹簧座和导向套叠装，总连接厚度较大，选用50mm长度的长杆螺钉，可以从阀盖外侧一次性贯穿所有叠层件，末端拧入阀体内螺纹，多点均匀拧紧后能保证密封面全程受压均匀，不会出现局部渗漏。

　　实际选型时还要注意受力场景：纯轴向拉紧的静连接工况，光杆段不承受剪切力，螺钉强度等级选常见的8.8级即可满足绝大多数阀门、治具的锁紧需求；如果螺钉穿过两个相对运动部件的铰接孔、承受横向剪切载荷，就需要校核光杆部分的抗剪强度，必要时选用12.9级高强度合金钢材质。内六角驱动的另一个优势是操作空间要求极低，在狭窄的设备腔体内，只要能把L型内六角扳手垂直插入头部凹坑就能施加扭矩，不像外六角扳手需要预留头部周围的扳转空间，在密集排布的阀组、多工位夹具上，多个螺钉可以紧凑并排布置，大幅缩小整体安装体积。

　　建模过程中完整还原了螺纹牙型、头部内六角棱角、杆身过渡圆角这些细节，装配干涉检查时可以精准模拟螺钉穿入孔位、头部沉入沉孔的全过程，提前发现孔位深度不足、螺纹旋合长度不够这类隐性问题，避免实际加工装配时出现零件报废。
